embout mâle RJ45 Réaliser et tester un câble Ethernet RJ45 droit

Vous avez besoin de prolonger un câble réseau RJ45 mais vous ne savez pas comment faire ?
Cet article est fait pour vous, je vous y explique comment câbler un câble droit RJ45 en vous présentant les outils nécessaires et comment les utiliser.
En fin du tuto, je vous montre comment vérifier le fonctionnement du câble que vous aurez réalisé à l'aide d'un testeur statique.
Après avoir lu ce tutoriel vous serez capable de raccorder un câble réseau RJ45 de type droit pour vos applications informatique et réseau.


Sommaire :

  • 1. Explications
  • 2. Câbler monter sertir un connecteur RJ45
  • 3. Contrôle du fonctionnement du câble RJ45


concevoir son câble réseau croisé RJ45 Voir également comment réaliser un câble réseau RJ45 de type croisé et vérifier son fonctionnement.


embout mâle RJ45 1. Explications :

Sur cette page je vais expliquer comment réaliser un cordon Ethernet RJ45 de type droit mais également je vais vérifier son fonctionnement à l'aide d'un testeur de câble (contrôleur statique - Tester cable).

Câble RJ45 "droit" ?

On besoin d'un cordon RJ45 de type "Droit", dans le tableau de communication ou une baie de brassage ou sur les prises murales (liaison terminale).
Usage d'un cordon droit
      Usage d'un cordon droit

Pourquoi faire son propre câble ?

Si on ne dispose pas d'un câble suffisament long ou si un défaut survient sur le câble utilisé, on peut être amené si l'urgence de la situation l'oblige à concevoir son propre câble RJ45 droit.


Rappel théorique

Pour la réalisation d'un cordon Ethernet de type droit il ne faut pas faire l'erreur de mélanger les deux conventions :
      • EIA/TIA 568A (USA)
      • EIA/TIA 568B (Europe)

Usage Signaux Couleurs 568A Paire 568A Couleurs 568B Paire 568B Connecteur mâle RJ45
Informatique TD (+) Output Blanc Vert 2 Blanc Orange 3

Informatique TD (-) Output Vert 2 Orange 3
Informatique RX (+) Input Blanc Orange 3 Blanc Vert 2
Téléphonie (+) Bleu 1 Bleu 1
Téléphonie (-) Blanc Bleu 1 Blanc Bleu 1
Informatique RX (-) Input Orange 3 Vert 2
Télévision (+) Blanc Marron 4 Blanc Marron 4
Télévision (-) Marron 4 Marron 4


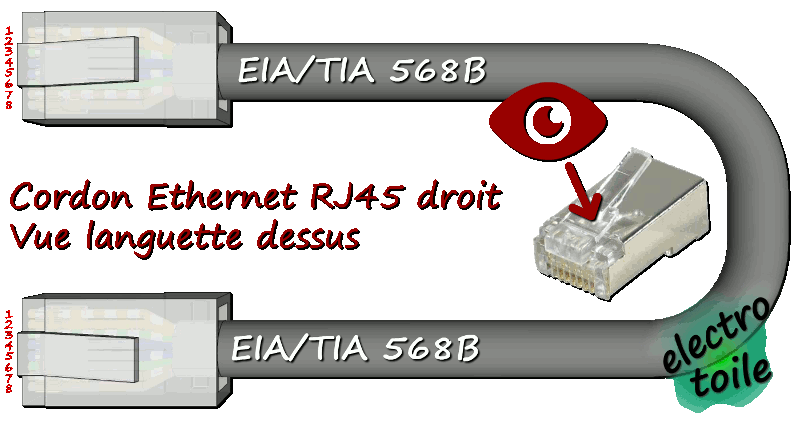

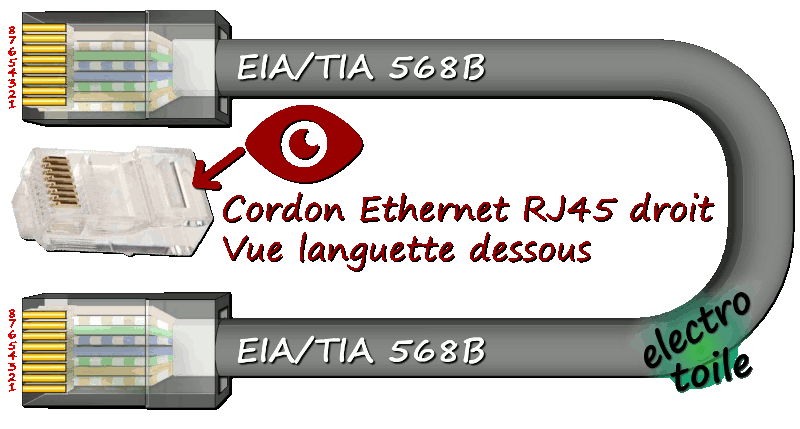

Chaque cordon Ehternet RJ45 doit être câblé de manière identique et répétitive à chaque extrémités du câble 4 paires en fonction d’une convention de câblage.
On distingue 2 normes dont seules les paires vertes et oranges sont à câbler différemment. Les paires bleues et marrons conservent un câblage identique.

Pour tout savoir sur le tableau de communication, consultez cet article.

Dans la partie 2 pour réaliser un câble Ethernet RJ45 de type droit j'utilise la norme EIA/TIA 568B (Europe).


embout mâle RJ45 2. Câbler monter sertir un connecteur RJ45 :

Outils et matériel nécessaire :

  • Pince coupante.
  • Dénudeur de câble 4 paires.
  • Pince à sertir pour fiche RJ45.
  • Tournevis plat.

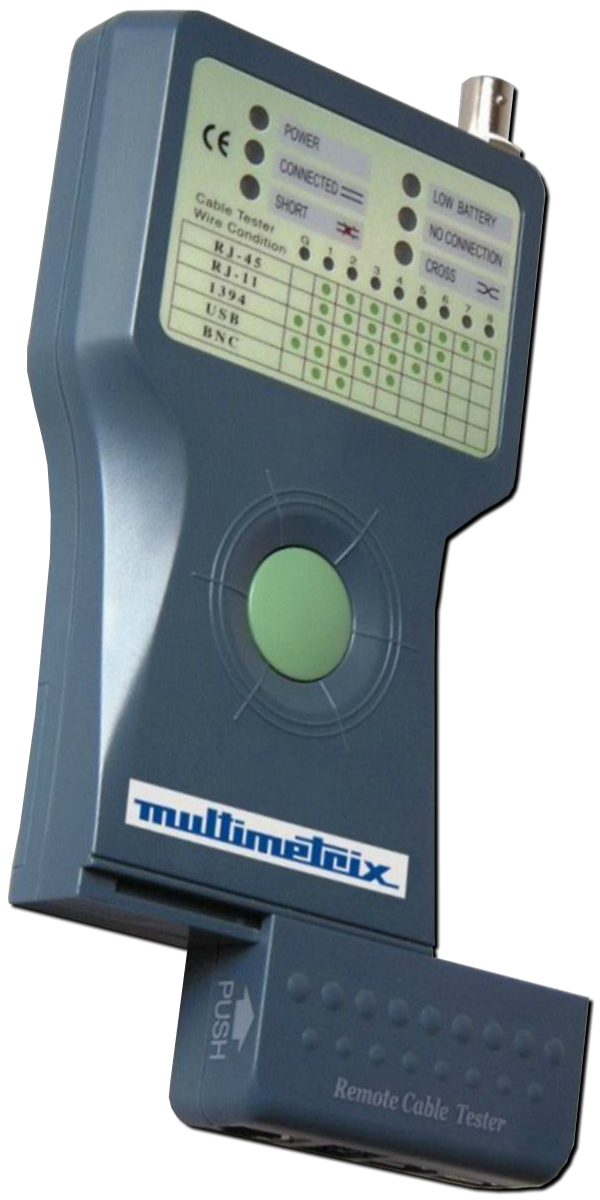

  • Testeur pour câble réseau connecteur RJ45.
  • Manchon pour connecteur RJ45 (x2).
  • Connecteur RJ45 mâle(x2).
  • Câble réseau souple 4 paires torsadées.

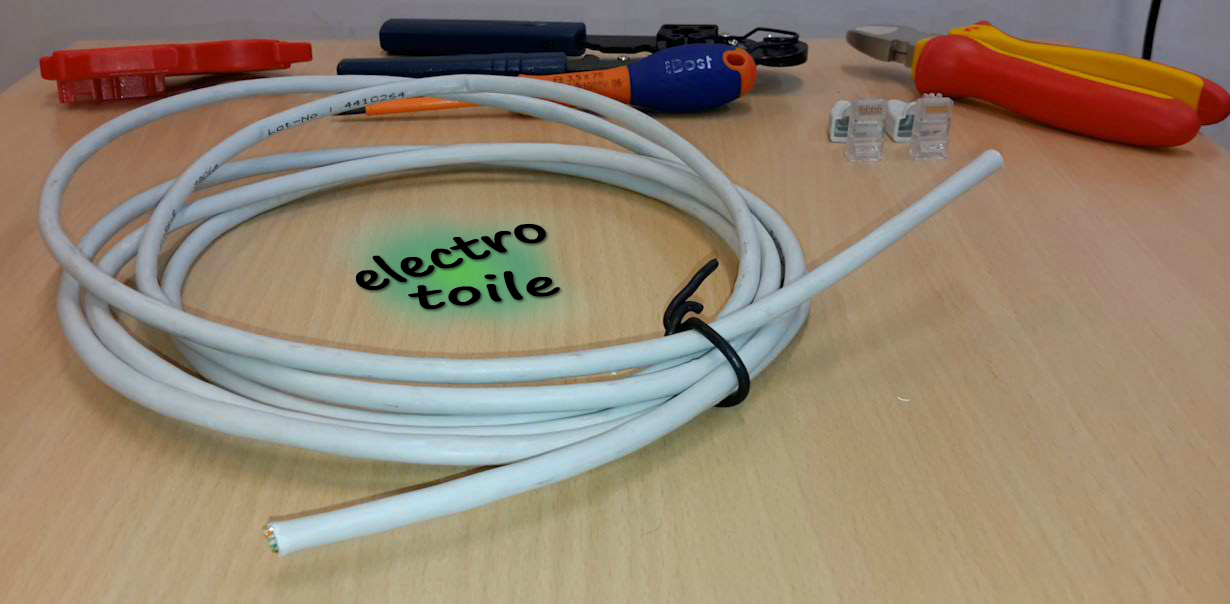

matériel pour monter, sertir et tester un câble ethernet RJ45



Les étapes pour réaliser un connecteur RJ45 :

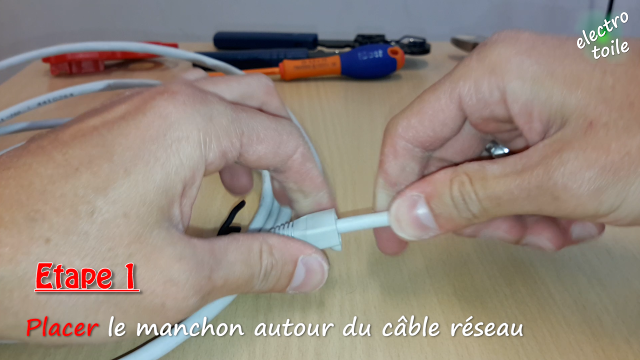

  • Passer le manchon autour du câble réseau (attention à ne pas oublier cette étape après il sera trop tard).


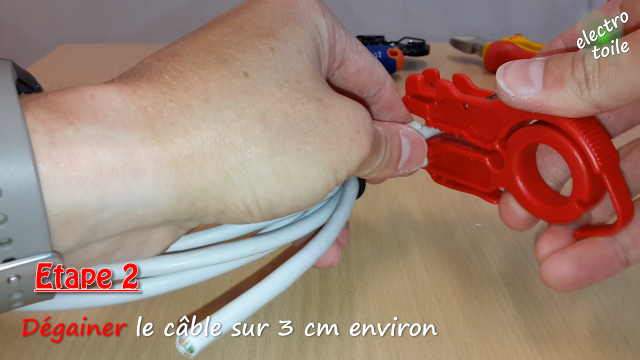

  • Avec un dénudeur de câble Ethernet, dégainer le câble réseau sur 3cm environ.

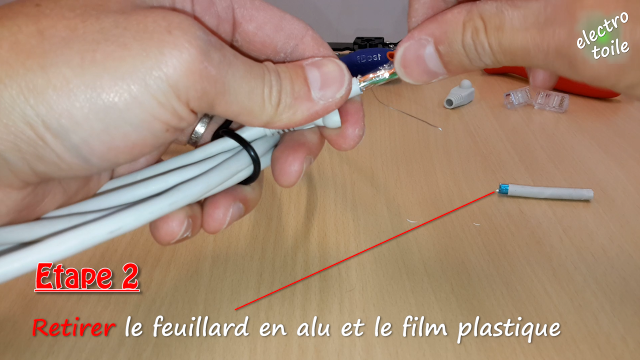

  • Enlever la gaine, la feuille d'aluminium et le film plastique.


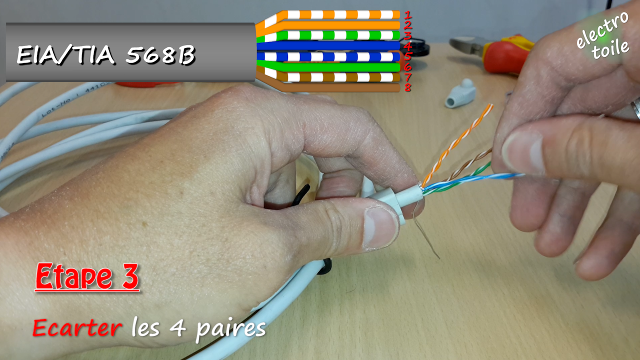

  • Ecarter les paires.

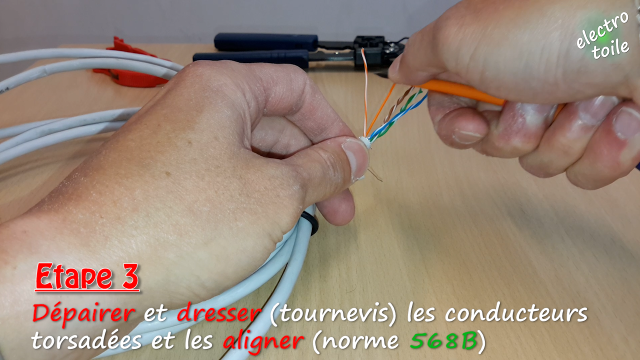

  • Dépairer les conducteurs torsadées.


  • Avec un tournevis dresser les conducteurs pour qu'ils soient le plus droit possible.

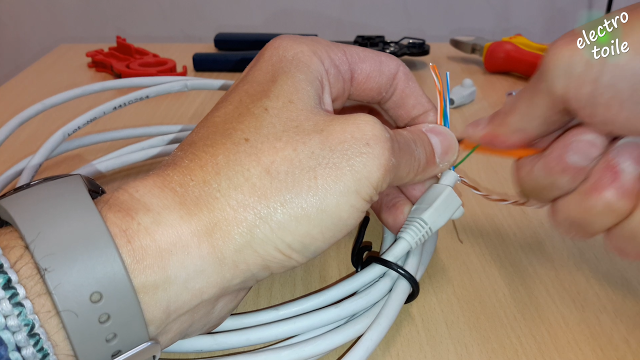

avec un tournevis dresser les conducteurs

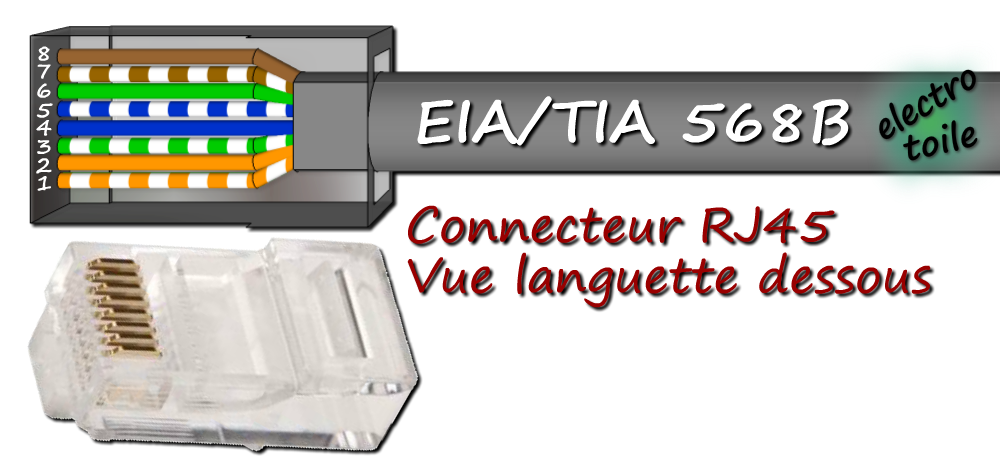

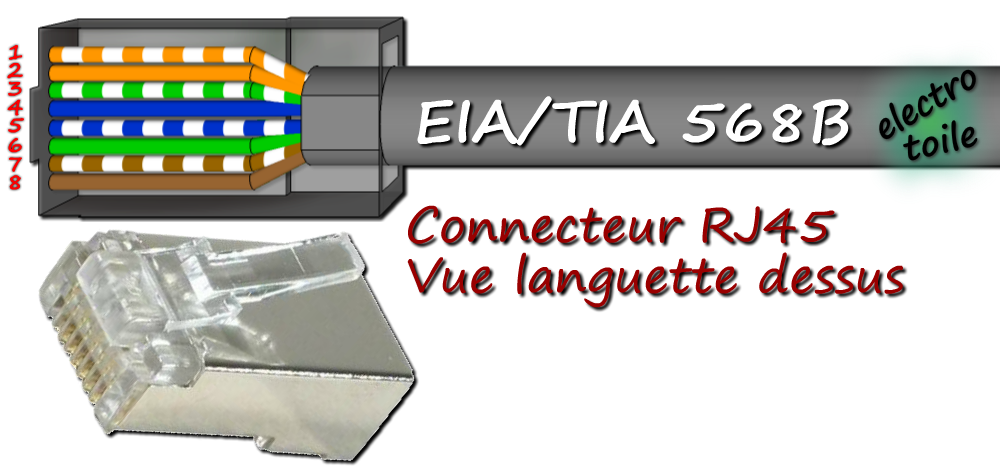

  • Aligner les conducteurs en respectant la convention Européenne 568B.
Placer les couleurs des conduteurs dans l'ordre de la convention 568B

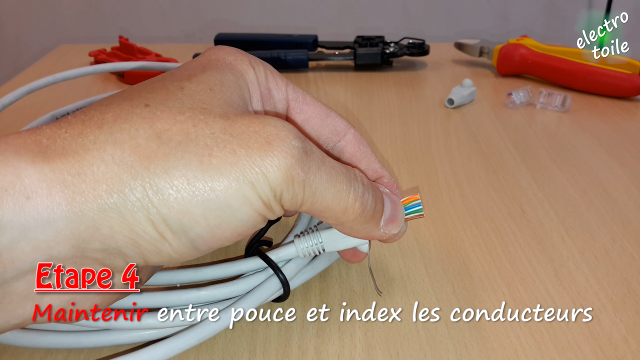

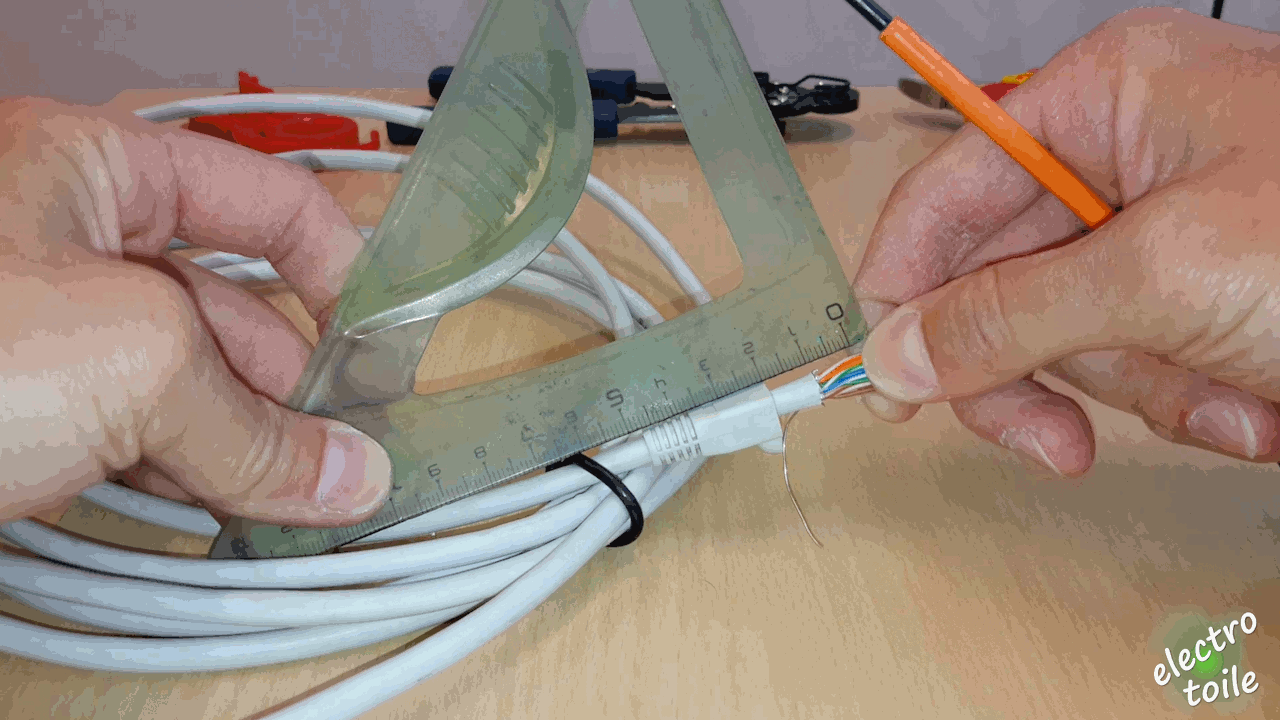

  • Avec une pince coupante, couper les 8 conducteurs à 1cm de la gaine. Maintenir les conducteurs entre le pouce et l'index pour empêcher qu'ils ne se croisent.


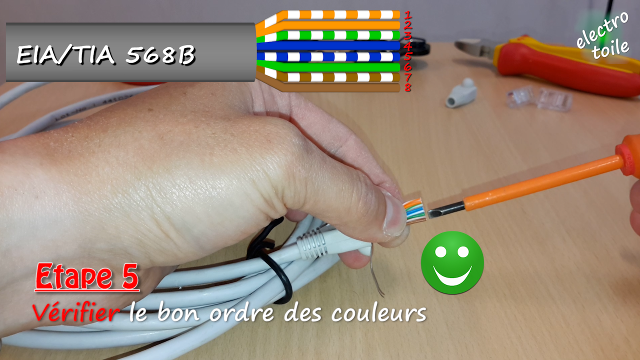

  • Vérifier l'ordre des 8 couleurs avec la norme 568B.


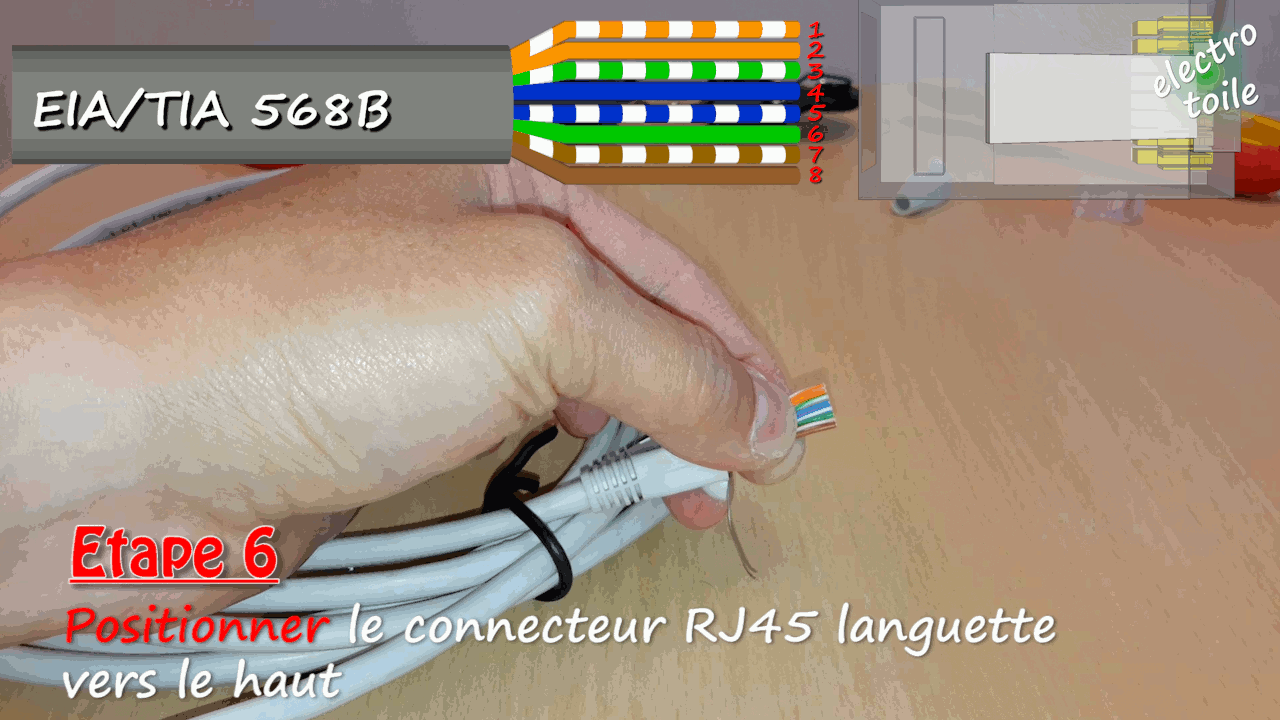

  • Positionner le connecteur RJ45 en butée sur les 8 conducteurs en s'assurant qu'il n'y ait pas de croisement.

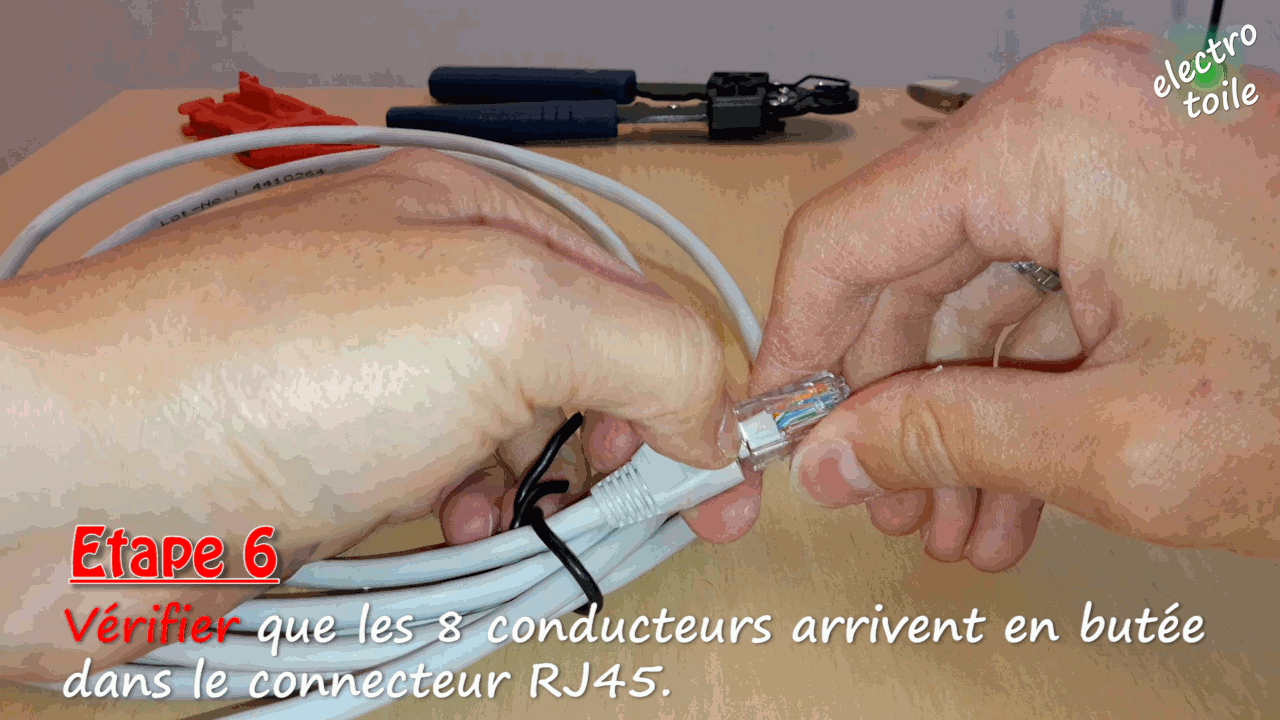

  • Vérifier que les conducteurs arrivent bien en butée dans le connecteur RJ45.


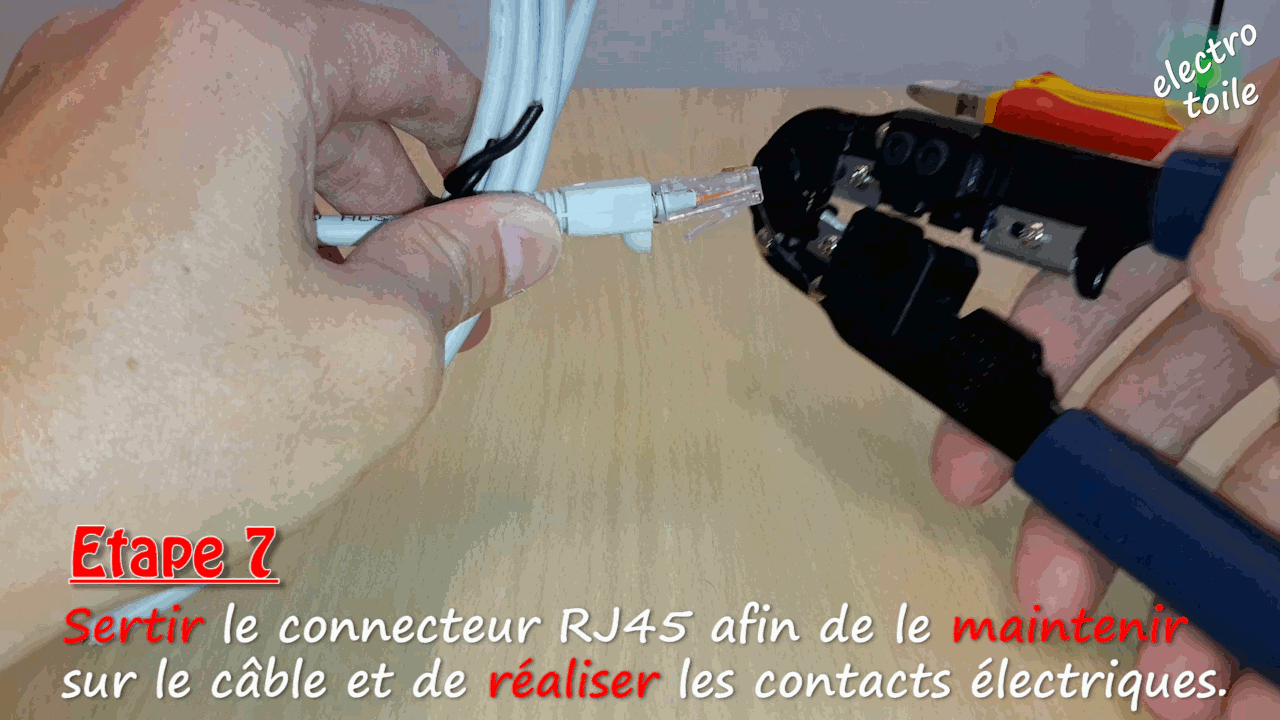

  • En utilisant une Pince à sertir, sertir le connecteur RJ45 ceci permettra de maintenir le connecteur sur le câble et d'assurer les contacts électriques.

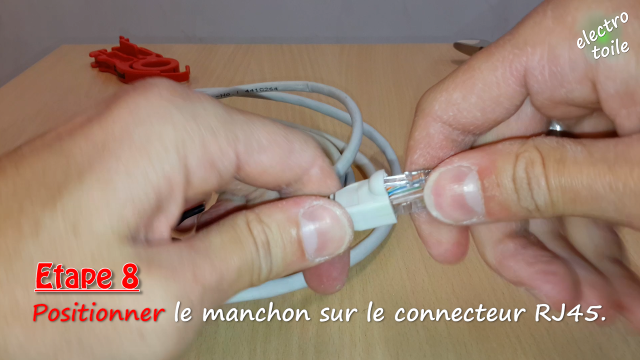

  • Positionner le manchon sur le connecteur RJ45 pour assurant la finition esthétique et l'identification.


  • Reproduire à l'identique toutes les étapes ci-dessus pour le second connecteur.


embout mâle RJ45 3. Contrôle du fonctionnement du câble RJ45 :

La vérification du câble permet d'assurer le fonctionnement du cordon réseau RJ45 et de vérifier qu'il est bien droit.
Pour cela on utilise un testeur de câble réseau RJ45.
tester un réseau réseau filaire ou une alimentation par Ethernet PoE avec le contrôleur LinkIQ de Fluke

Utilisation du contrôleur LinkIQ de Fluke afin de contrôler une liaison Ethernet ou PoE

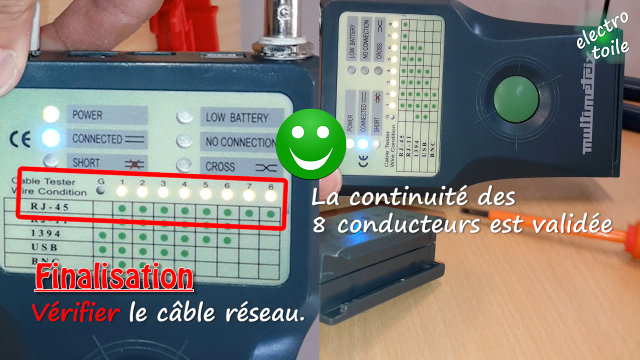

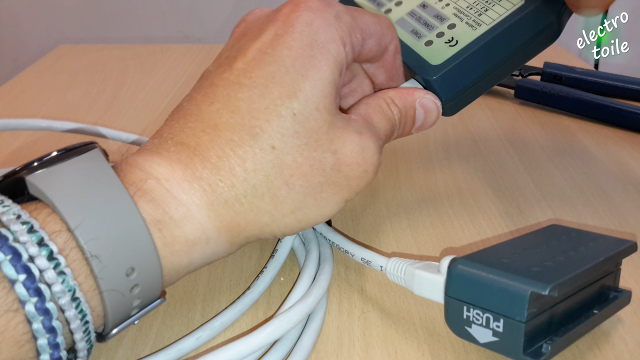

  • Relier chaque extrémités du cordon réseau sur le testeur de câble réseau.


  • Appuyer sur le bouton Test du testeur de câble réseau.

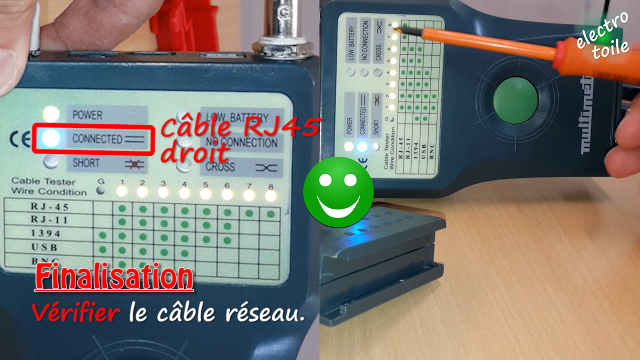

  • Les mesures précédentes permettent d'attester que le cordon RJ45 est fonctionnel et de type droit.
