Le protocole radio Z-Wave

1. Présentation :

La domotique nécessite de disposer d'appareils permettant de recevoir des informations provenant de différents appareils qu'ils soient classiques tels que interrupteurs, capteurs ou plus évolués (smartphone ou tablette) et de traiter ces données.

Le Z-Wave est un protocole radio de fréquence 868 MHz en Europe qui permet aux périphériques de communiquer entre eux à faible puissance soit sur pile ou sur l'alimentation réseau.
Sa portée est de l'ordre de 20 à 30 mètres en intérieur.
L'avantage du Z-Wave c'est que l'on dispose d'un retour d'état (retour d'information) et le réseau est maillé, les appareils sont interconnectés les uns aux autres et peuvent répéter les signaux.

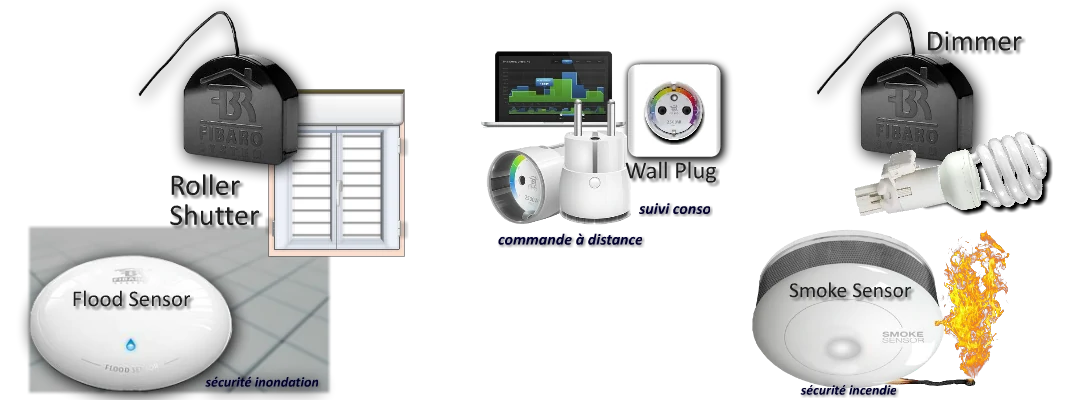

Exemple d'applications avec une box Fibaro pour domotiser un logement :

En fonction d'un programme (scénario) on va pouvoir agir sur nos équipements (lampes, chauffage, volet roulant...) automatiquement (en fonction de l'heure, la luminosité, la température) ou à distance (à partir d'un smartphone ou à la voix).

Bandes de fréquences VHF - UHF - SHF

Tous les modules communiquent entre-eux grâce aux ondes radios, il est donc possible d'avoir un retour d'information de chacun d'eux et de les piloter en local ou à distance.

Pour interagir avec les appareils électriques de sa maison, il faut placer ces modules dans votre logement.

Certains doivent être placés dans vos circuits électriques existants (Le Dimmer = circuit d'éclairage, Roller Shutter : Circuit volet roulant), d'autres fonctionnent à l'aide d'une batterie (CR123A 3V) et peuvent être placés n'importe où en respectant la zone de couverture des ondes radio.

Ces modules peuvent être commandés par vos commandes classiques (interrupteur ou bouton poussoir) ou par la Home Center 2 via le protocle Z-Wave.

Pour pouvoir piloter son installation depuis un smartphone ou une tablette il faut relier le Home Center 2 à une box internet à l'aide d'un cordon Ethernet.

La Box Home Center 2 (HC2) centralise les informations provenant des modules grâce aux ondes radio (868 MHz en Europe) et à partir des scénarios prédéfinis elle les traite et renvoie des ordres aux différents modules (arrêt, marche, variation lumière...).

2. Les différents modules :

• La prise communicante Z-Wave Smart Plug (Nodon).
• La télécommande Z-Wave Soft Remote (Nodon).

• La télécommande Z-Wave Octan Remote.

• Le Dimmer (Fibaro)
• Le Motion Sensor (Fibaro)
• Le contrôleur RGBW pour Rubans de LEDs (Fibaro)
• Mini télécommande (Aeon Labs)
• Gestion intelligente du chauffage sous Jeedom.
