Le coffret cache bornes à 4 modules permet d'y intégrer un disjoncteur différentiel ou un disjoncteur magnéto-thermique ou alors une minuterie ou un télérupteur, etc.
Tracer les cotes pour le coffret caches bornes :

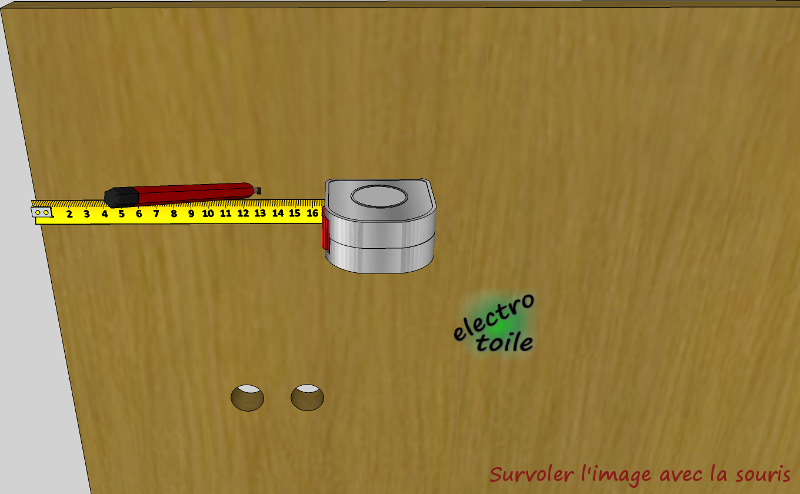

• Tracer au crayon à papier un trait vertical à la distance demandée sur le plan. Cela correspond à la position horizontale du coffret 4 modules.

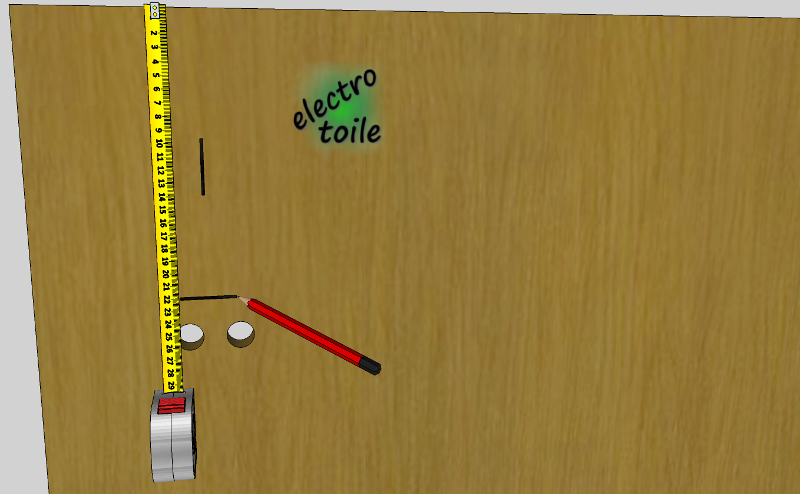

• Tracer au crayon à papier un trait horizontal à la distance demandée sur le plan. Cela correspond à la position verticale du coffret 4 modules.
• Prolonger au crayon à papier les traits (horizontal et vertical) en utilisant un niveau à bulles. Le croisement des deux axes correspond au centre du tableau.

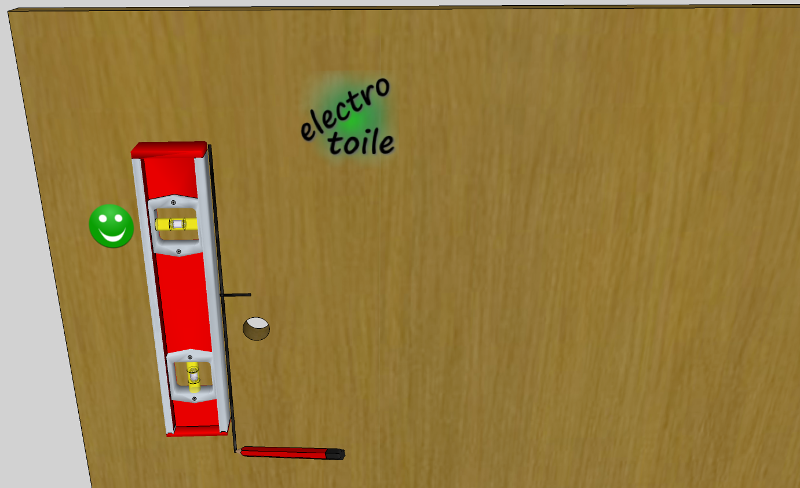

Prolongation du trait vertical à l'aide du niveau à bulle :

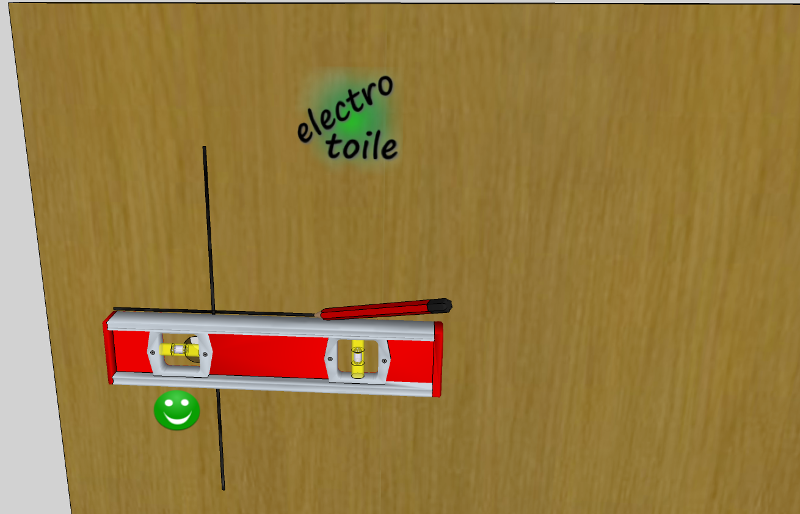

Prolongation du trait horizontal à l'aide du niveau à bulle :

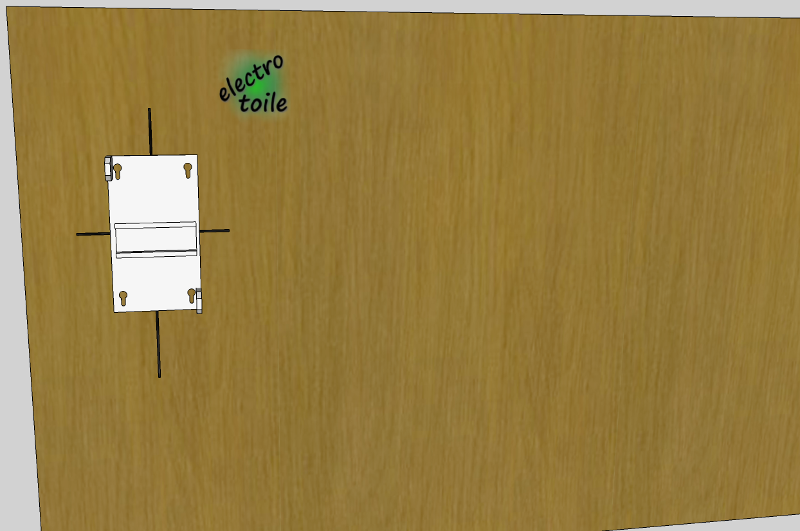

• Ouvrir le coffret afin d'enlever le cache supérieur et centrer le support du coffret sur les axes tracés.
• Contrôler les niveaux à l'aide du niveau à bulles.

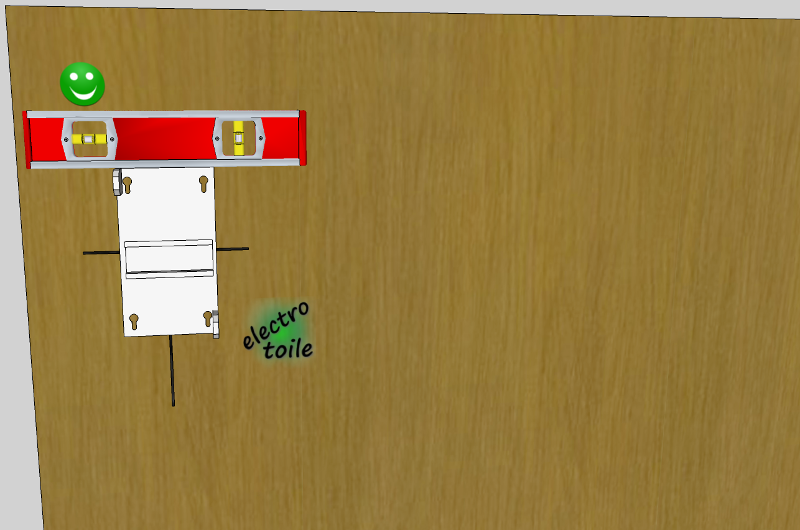

Contrôle du niveau horizontal :

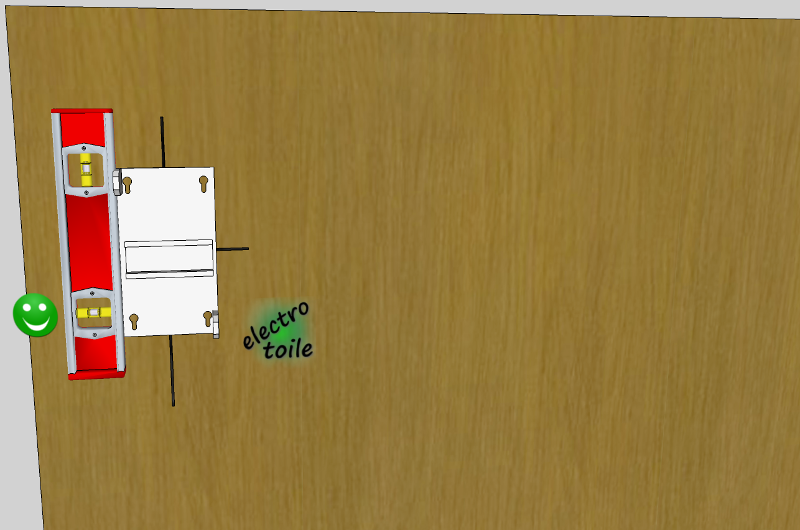

Contrôle du niveau vertical :
• Tracer au crayon à papier les trous de fixation du tableau dans la partie la plus fine de l'encoche.

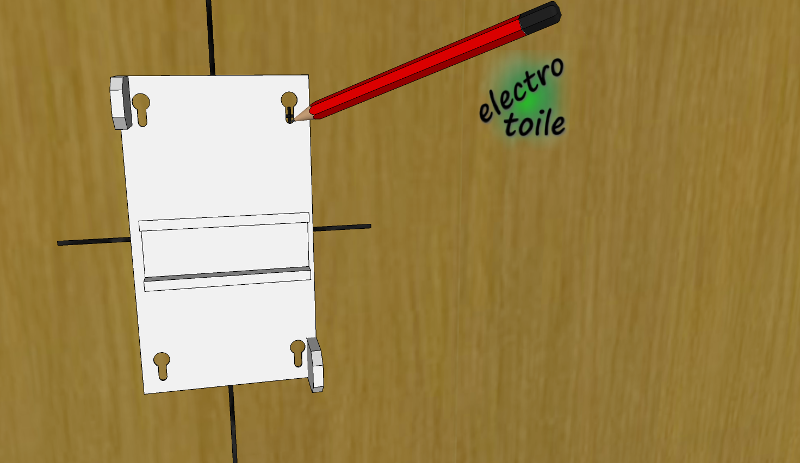

Tracé du premier emplacement de vis :

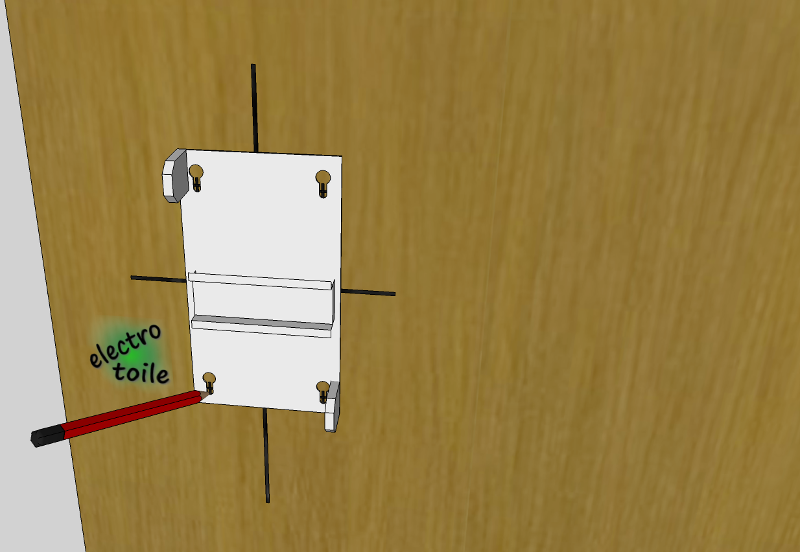

Tracés terminés :
• Les 4 croix correspondent aux positions future des 4 vis de fixation du coffret.

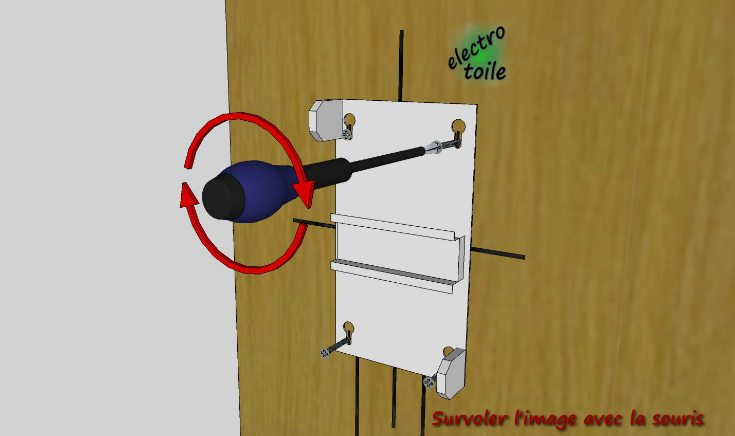

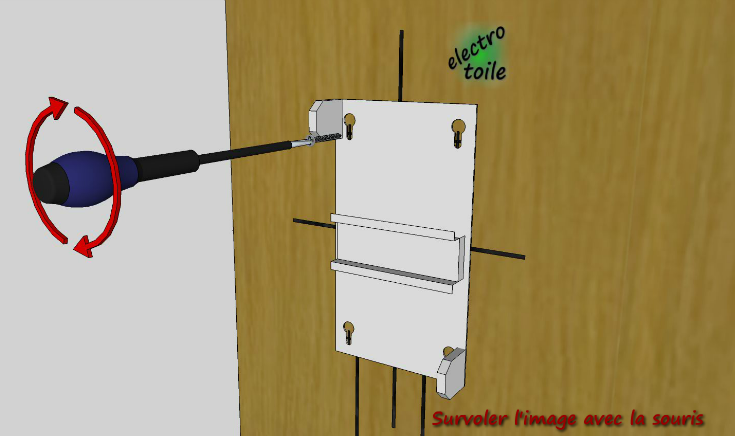

• Utiliser 4 vis à placer dans les encoches.
