Télécommande Octan Remote Z-Wave+ (Nodon)
Sommaire : • 1. Présentation
• 2. Les boutons poussoirs sur la télécommande
• 3. Le Mode "Direct" - Commande d'une prise (Smart Plug)
• 4. Le Mode "Centrale" - Commande d'une prise sous Jeedom
• 5. Sujets de Travaux Pratiques
1. Présentation :

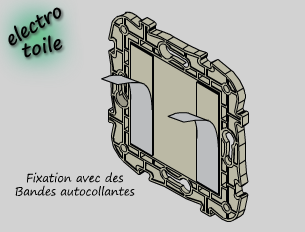

Le module Z-Wave+ Octan Remote est composé d'une une télécommande aimentée avec 4 boutons poussoirs et d'un support mural à fixer
sur boite d'encastrement ou à coller sur un support.

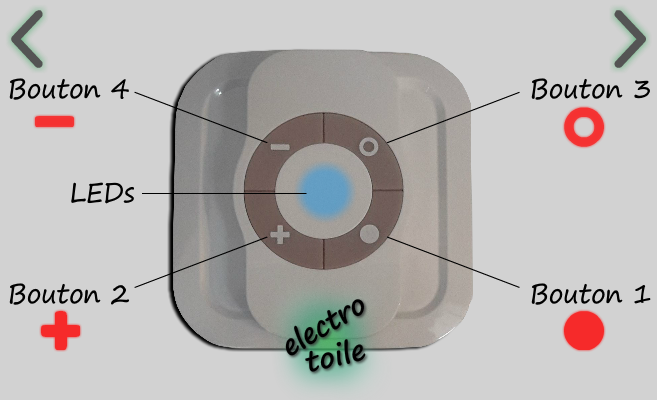

La télécommande embarque 4 boutons identifiés par les symboles
et une indication par LEDs située au centre.
En fonction de l'action réalisée sur les boutons : simple appui, double appui, appui long, bouton relâché, il est possible de prévoir plusieurs scénarios avec la même télécommande.
La octan Remote Z-Wave est une télécommande qui possède 2 modes de commande :
• Un mode autonome dit "Direct" qui lui permet de commander un module Z-Wave compatible sans avoir une centrale domotique.
Après avoir associé le bouton commandant votre périphérique Z-Wave il est possible de piloter le périphérique directement (sans box).
• Un mode classique dit "centrale domotique" permet de l'utiliser au moyen d'une box domotique ou une Raspberry PI et ainsi créer des scénarios de fonctionnement plus élaborés.
La télécommande est alimentée par une pile CR2032.

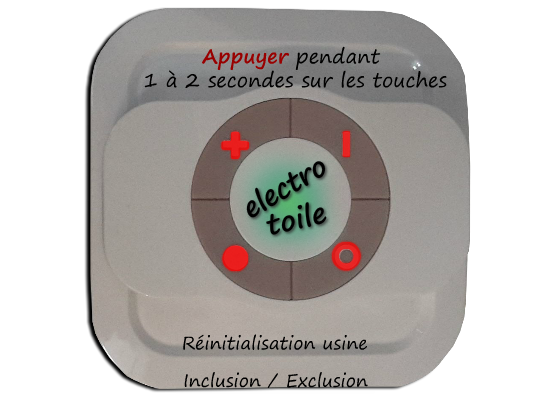

Sur l'animation ci-dessous est présenté les méthodes pour initialiser en mode usine la télécommande ou inclure-exclure la octan remote du réseau Z-Wave+.
La télécommande octan Remote est annoncée pour une portée de 80 mètres en extérieur pour 40 mètres en intérieur.
Son Indice de Protection est IP20 et ses dimensions sont 80mm(L)x80mm(l)x17,5mm(h).
2. Les boutons poussoirs sur la télécommande :
A chaque bouton poussoir de la télécommande lui est associé 4 états : simple appui, double appui, appui long, relâchement.Chacun des états correspond à une commande et à un code unique qui permettra de réaliser nos scénarios dans la centrale domotique sur Jeedom (ou autre).
3. Le Mode "Direct" - Commande d'une prise (Smart Plug) :
Ce scénario nécessite seulement l'utlisation d'une télécommande Z-Wave (octan Remote)
et d'une prise de communicante Z-Wave (Smart Plug), aucune centrale de domotique n'est nécessaire. La télécommande radio permet d'alimenter et d'éteindre la prise Z-Wave.
Lors d'un simple appui sur le bouton
si la prise n'est pas active
La mise en oeuvre de ce scénario est tout simple regardé la vidéo :alors on l'active et si elle est activée alors on la désactive.
4. Le Mode "Centrale" - Commande d'une prise sous Jeedom :
4.1 Mode "Centrale" sous Jeedom :

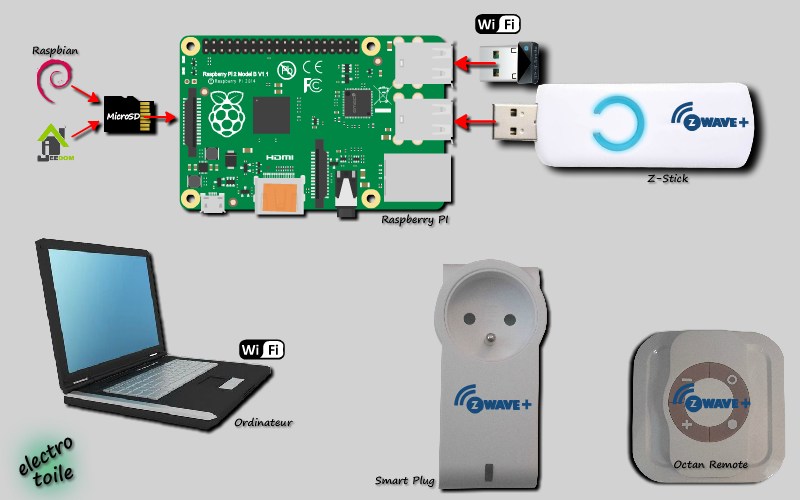

• Télécommande octan Remote et prise de courant Smart Plug.• Raspberry PI 2 sous Raspbian avec Jeedom installé sur la MicroSD.
• Connexion internet paramétré sur la Raspberry PI dongle Wifi ou filaire sur le même réseau que l'ordinateur.
• Contrôleur Z-Wave branché sur Raspberry PI Z-Stick Gen5.
• Ordinateur avec navigateur web.
4.2 Inclusion / exclusion sous Jeedom :
² • Avant toute inclusion d'un module Z-Wave, je conseille de procéder à une exclusion ou un reset des modules Z-Wave (télécommande voir vidéo).
Exclusion Z-Wave :
Pour exclure un participant au réseau Z-Wave il faut cliquer sur :
Plugins > Protocole domotique > Z-Wave > Mode exclusion
Inclusion Z-Wave :
Pour inclure un participant au réseau Z-Wave il faut cliquer sur :
Plugins > Protocole domotique > Z-Wave > Mode inclusion
