Il existe de nombreux modèles et de marques de variateur de fréquence. Que ce soit pour faire de la variation de vitesse ou pour le contrôle du couple moteur, découvrez dans cet article, les modèles de la marque Weg adaptés aux moteurs asynchrones triphasés et plus précisément le modèle CFW100 conçu pour les petites machines.

La gamme de variateurs de vitesse WEG :

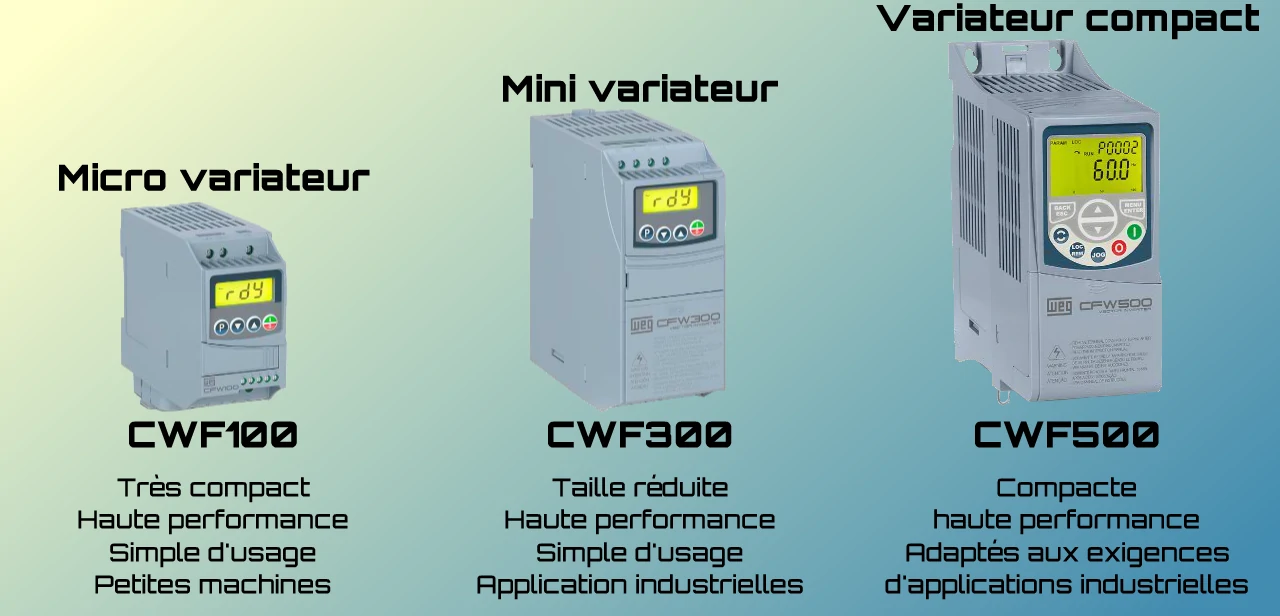

La marque WEG propose toute une gamme de variateur de vitesse adaptée aux moteurs asynchrones triphasés alliant performance et économie d'énergie. Ces modèles sont adaptés à de nombreuses applications industrielles comme l'agroalimentaire, le traitement de l'eau, les usines de papeterie et bien d'autres secteurs.

Les variateurs WEG sont développés afin de faciliter les opérations du technicien, simplicité lors de l'installation ou de son usage, mais également lors du paramétrage. L'espace qu'occupe chaque boîtier est optimisé pour un gain de place dans l'armoire électrique. Les variateurs de vitesse intègrent également une protection électronique des moteurs contre les surcharges afin de protéger efficacement la motorisation contre l'élévation de l'intensité et d'éviter les surcharges dans les enroulements du moteur.

Variateur CFW100 pour les petites machines :

Le variateur de vitesse d'entrée de gamme adapté aux petits moteurs de 180W à 750W est le modèle CFWS100. C'est un mini variateur, en effet, il tient dans la main. Ses dimensions sont : 55 x 125 x 129 mm (largeur x hauteur x profondeur) pour le modèle le plus gros (ref : CFW100C04P2S220).

Tout cela fait qu'il occupe que très peu de place dans un coffret électrique, mais il offre tout de même tout un tas de fonctionnalités telles que :

• La variation de vitesse pour les moteurs asynchrones triphasés
• Transformation d'une alimentation monophasée 240V AC en réseau triphasé 240V AC
• La protection thermique des moteurs contre les surcharges
• Interface Homme Machine (IHM)
• Fonction automate programmable en option avec l'ajout de module entrées / sorties en option
• Communication RS485 ou USB via modules supplémentaires en option
• Logiciel de programmation SuperDrive G2 et WLP pour la gestion API

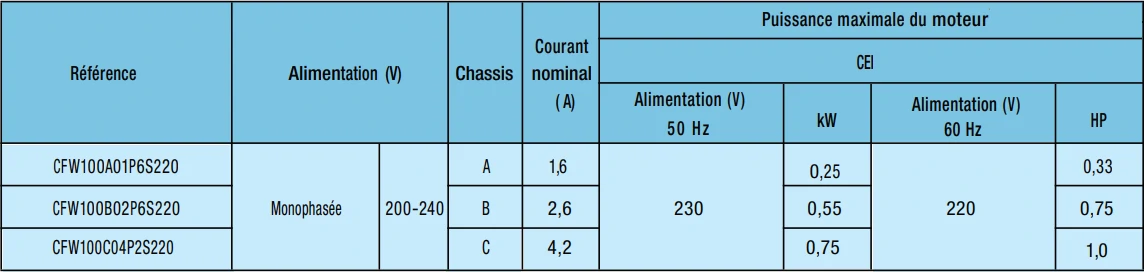

Il existe 3 références de variateurs CFWS100 qui s'adapteront aux moteurs triphasés de 0,25kW à 0,75kW avec une alimentation monophasé 240V sous 50Hz :

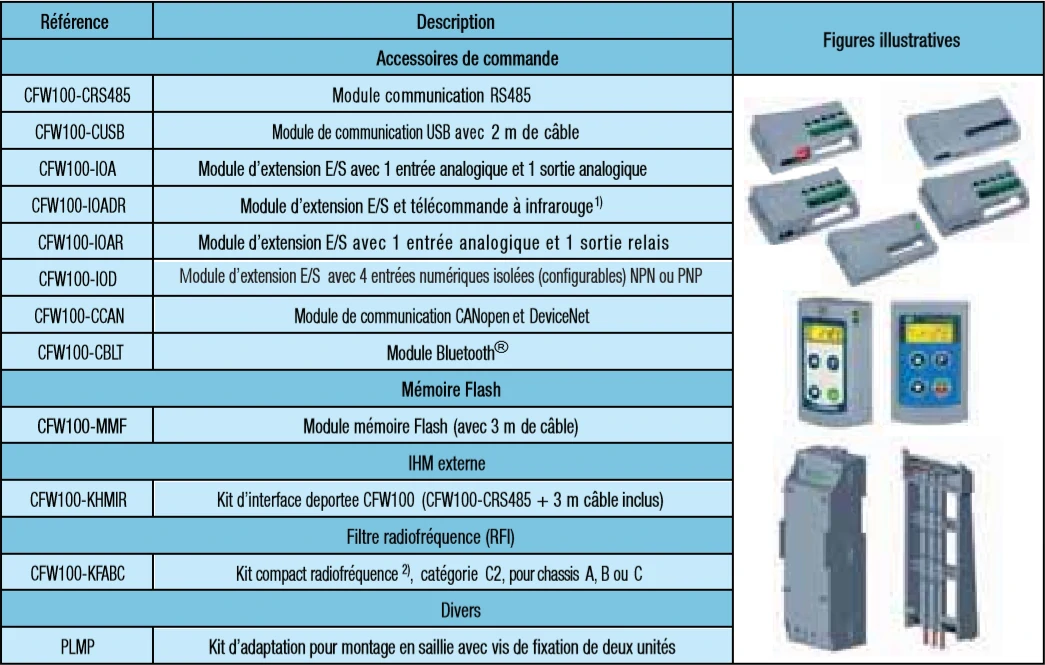

De nombreuses extensions sont disponibles en option afin d'augmenter les fonctionnalités du variateur de vitesse :

Raccordement du variateur de vitesse CFW100 :

Pour alimenter un moteur asynchrone triphasé 240V, il faut placer en amont le variateur de vitesse protégé par un dispositif assurant la protection contre les surintensités (disjoncteur ou fusible).

Pour le raccordement du moteur au variateur, vous pouvez vous référer au schéma électrique ci-dessous.

Légende :
- Q1 Disjoncteur (protection contre les courts-circuits et les surchages).
- M3 : Moteur asynchrone triphasé 240V.

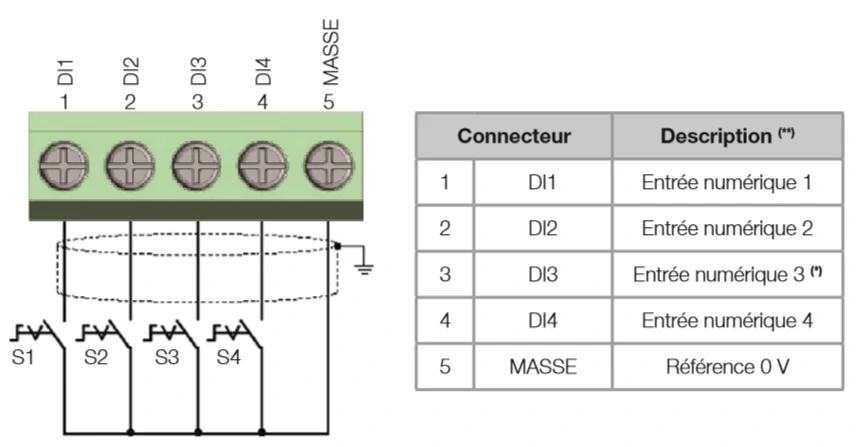

Le variateur est équipé de bornes de commandes repérées DI1, DI2, DI3, DI4 sur lesquels on peut éventuellement y raccorder des boutons-poussoirs ou commutateurs pour ajouter des fonctions supplémentaires au variateur.

Comment lire l'étiquette du variateur de vitesse CFW100 ? :

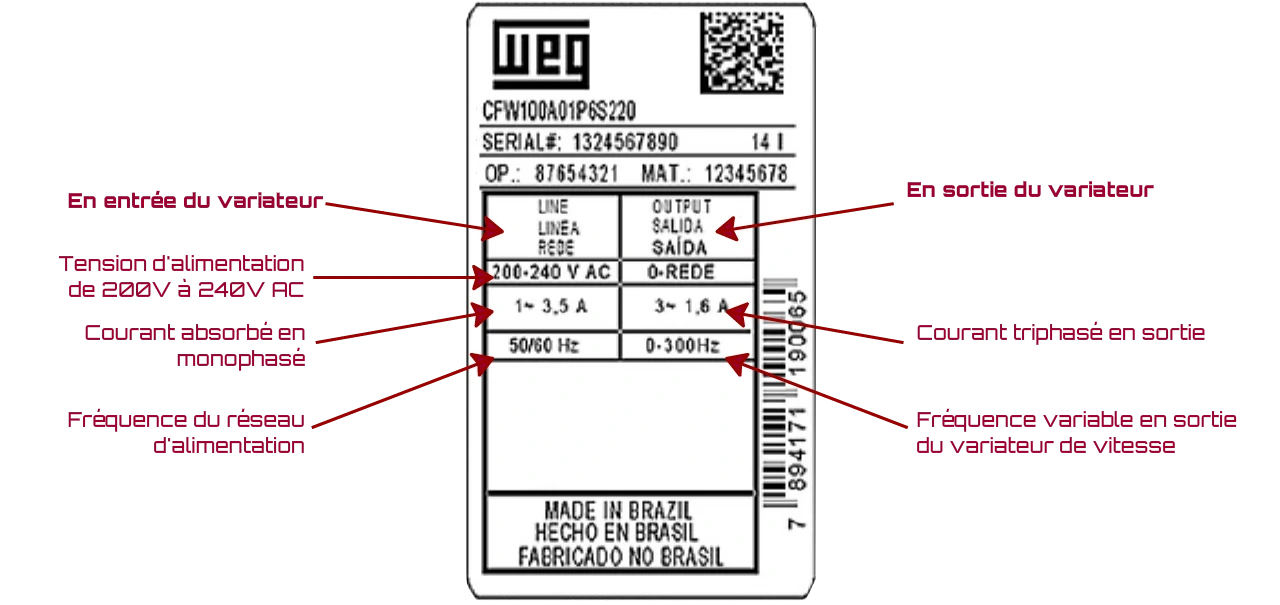

Sur le côté de chaque variateur de vitesse, est collée une étiquette détaillant les caractéristiques techniques du module, voici les informations permettant de l'interpréter :
