⚡ Préparation à l'habilitation électrique ⚠️

Pour pouvoir travailler à proximité ou en contact direct avec la présence d'électricité, il faut posséder un ou plusieurs titres d'habilitation électrique.
Mais avant d'obtenir toute habilitation électrique, il faut suivre une formation sur la sécurité électrique qui présente les dangers de l'électricité et valider sa formation par un test écrit et une validation pratiques des compétences.
Cette page est dédiée à la formation à l'habilitation électrique en Basse Tension (BT), pour des tensions inférieures à 1000V an alternatif.
Si vous souhaitez consulter les animations interactives présentes sur cette page, il vous faut utiliser un navigateur internet compatible avec Adobe Flash Player. Pour savoir comment activer le player Flash rendez-vous sur ce tutoriel.

• 1. Objectif et réglementation
• 2. Formation et Habilitation électrique
• 3. Conditions d'attribution de l'habilitation
• 4. Évaluation de l'habilitation
• 5. Suivi de l'habilitation
• 6. Domaines de tension
• 7. Symboles des habilitations
• 8. Détermination de l'environnement des opérations
• 9. Définition des tâches professionnelles du BAC PRO MELEC
• 10. Tests Théoriques (BAC PRO MELEC)
• Définitions

Validation des connaissances, préparation du recyclage pour l'Habilitation électrique (NF C 18-510) :

1. Objectif et réglementation :

1.1. Objectif :

L'habilitation électrique a pour but la protection des travailleurs dans les établissements qui mettent en œuvre des courants électriques et ainsi obtenir Zéro accident d'origine électrique.

1.2. Evolution de la réglementation :

• Texte Législatifs : Décret 2010-1118 du 22/09/2010 qui définit les objectifs.
• Texte Normatifs : UTE NF C 18-510 mis à jour en janvier 2012 qui définit les solutions.

2. Formation et Habilitation électrique :

2.1 Définition :

L’habilitation est la reconnaissance par l'EMPLOYEUR de la capacité d’une personne placée sous son autorité à accomplir, en sécurité vis-à-vis du risque électrique, les tâches qui lui sont confiées. Pour être habilité, le personnel doit avoir suivi une formation à la prévention des risques électriques et à la sécurité des personnes.

C'est une formation théorique et pratique.
A l'issue de la formation vous devrez :
• Connaître les dangers de l'électricité et savoir identifier et analyser le risque électrique.
• Connaître les méthodes de prévention du risque électrique et savoir les mettre en oeuvre.
• Savoir réagir en cas d'accident ou d'incendie d'origine électrique.

Il doit avoir les aptitudes physiques nécessaires. L’habilitation n’est pas liée à la qualification professionnelle ou hiérarchique.

2.2 L'habilitation est obligatoire quand il faut :

3. Conditions d'attribution de l'habilitation :

L'employeur avant d'habiliter quelqu'un sous son autorité, doit s'assurer de :
• Ses compétences techniques.
• Sa connaissance de l'ouvrage, de l'installation ou du matériel.
• Ses compétences en matière de prévention du risque électrique.
• Sa bonne réaction en cas d'accident.
• Ses éventuelles restrictions médicales.
• Sa compatibilité du comportement avec l'exécution des opérations en toute sécurité.

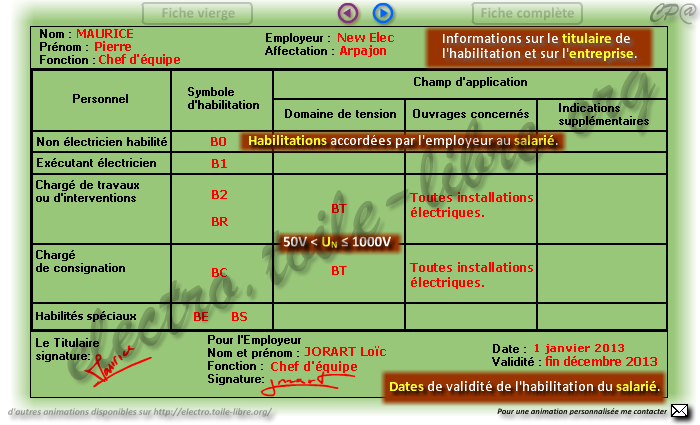

Elle est matérialisée par un document (titre d'habilitation individuel) établi par l’employeur et signé par celui-ci et par l’habilité.
Le titulaire doit avoir en permanence avec lui son titre d'habilitation durant ses activités professionnelles.

4. Evaluation de l'habilitation :

En fin de formation, le formateur ou l'organisme de formation doit :
• Evaluer les connaissances théoriques (QCM) et pratiques acquises.
• Délivrer un avis nominatif et individuel précisant entre autre son nom, la durée de sa formation, le ou les symbole(s) d'habilitation recommandé(s) à l'issue de la formation.

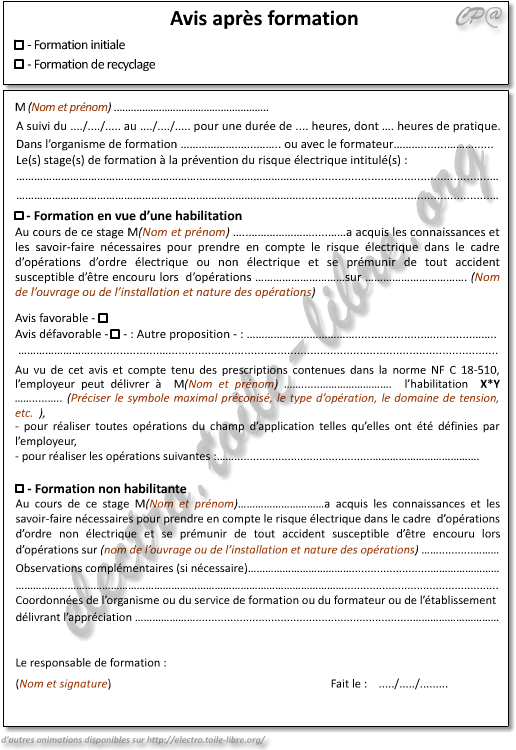

Exemple d'avis après formation

5. Suivi de l'habilitation :

L'habilitation doit être examinée au moins une fois par an et chaque fois que cela s'avère nécessaire :
• Une mutation.
• Un changement de fonction.
• Un arrêt maladie de longue durée (6 mois environ).
• Une modification de l'aptitude médicale.
• Une évolution de les méthodes de travail.
• Une modification importante des Ouvrages ou des installations.
A l'issue de cet examen, l'habilitation est soit maintenue, soit modifiée, soit suspendue.

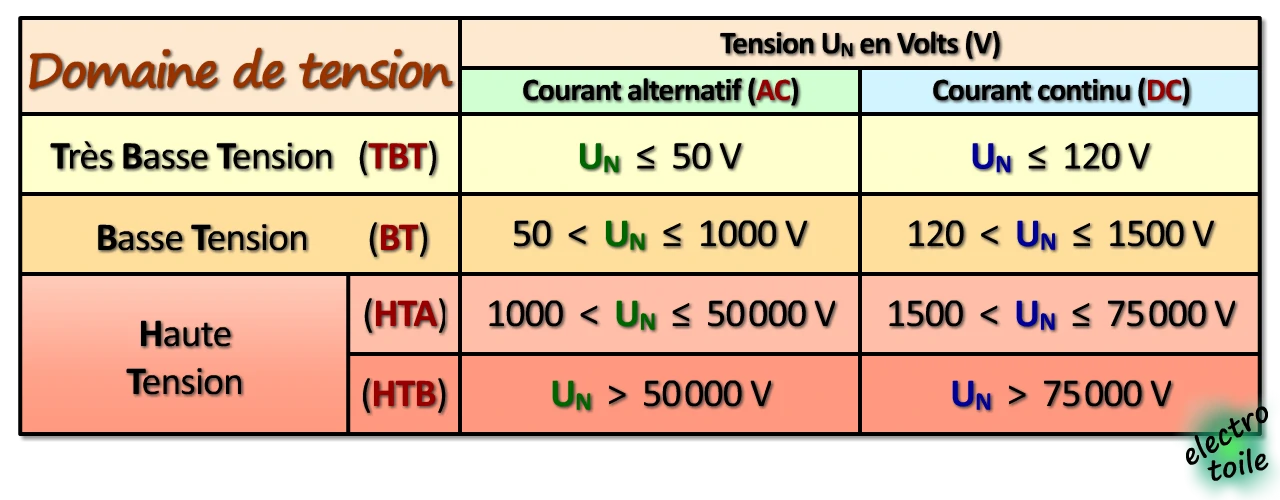

6. Les Domaines de tension :

Les installation électriques ou les ouvrages électriques sont classés à partir de leur domaine de tension selon la norme NF C 18-510.

7. Symboles des habilitations :

7.1 Présentation :

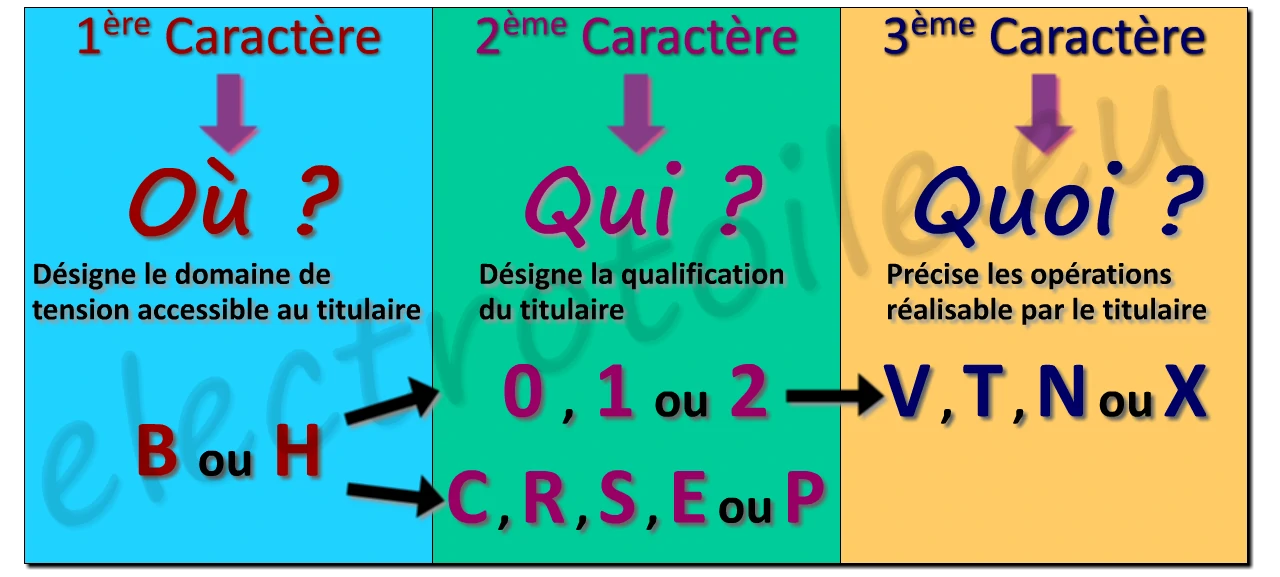

L'habilitation est représentée par plusieurs symboles (lettres ou chiffres) pouvant aller jusqu'à 3 caractères.

7.2 Premier caractère :

Le 1^er caractère indique le domaine de tension de l'ouvrage ou des l'installation électriques sur lesquelles le titulaire de l'habilitation effectuera des opérations :
- B : caractérise les ouvrages ou les installations des domaines BT et TBT.
- H : caractérise les ouvrages ou les installations des domaines HT.
Le titre d'habilitation doit préciser le domaine de tension dans la colonne réservée à cet effet.

7.3 Deuxième caractère :

Le 2ème caractère indique le type d'opération, il est symbolisé par une lettre ou un chiffre. Lettre: C• R• S• E• P : • C : caractérise la consignation.                                                                                         Animation consignation : • R : caractérise les interventions BT générales. • S : caractérise les interventions BT élémentaires (remplacement de fusible ou de lampe, réarmement d'une protection). • E : caractérise les opérations spécifiques (Essai• Vérification• Mesurage• Manoeuvres voir Attribut). • P : caractérise les opérations sur les installations photovoltaïques.

Chiffre: 0• 1• 2 :

• 0 : caractérise le personnel réalisant des travaux d'ordre non électrique.
• 1 : caractérise le personnel exécutant des opérations d'ordre électrique.
• 2 : caractérise le personnel chargé de travaux responsable de l'organisation et de la surveillance du chantier.

7.4 Troisième caractère :

Le 3^ème caractère correspond à une lettre additionnelle au deuxième caractère 0, 1, 2 qui précise la nature des opérations :
• V : en Haute Tension le titulaire peut effectuer des travaux dans la zone de voisinage renforcé HT.
• V : en Basse Tension le titulaire peut effectuer des travaux d'ordre électrique dans la zone de voisinage renforcé BT.
• T : le titulaire peut effectuer des travaux sous tension.
• N : le titulaire peut effectuer des travaux de nettoyage sous tension.
• X : le titulaire peut effectuer, sous certaines conditions, des opérations "spéciales" ne correspondant pas aux désignations précédentes, mais qui répondent à des besoins particuliers préalablement définis dans une instruction de sécurité.

7.5 Attribut :

L'attribut est une mention complémentaire obligatoire aux habilitations BE et HE représentée par les mots :
• BE Essai ou HE Essai pourra réaliser des essais (ESSAI peut être ajouté à l'habilitation B2V et h2V dans le cadre de procédure de travaux).
• BE Mesurage ou HE Mesurage pourra effectuer des mesurages.
• BE Vérification ou HE Vérification pourra réaliser des vérifications.
• BE Manoeuvre ou BE Manoeuvre pourra effectuer des manoeuvres.

7.6 Equivalences entre habilitations :

• Une habilitation dont le symbole contient la lettre B n'entraîne pas une habilitation dont le symbole contient la lettre H, et inversement.
• Une habilitation relative à un type d'opération est spécifique à celle-ci et ne peut autoriser une autre nature d'opération. Par exemple, une habilitation aux travaux sous tension n'entraîne pas une habilitation aux travaux hors tension.
• Une habilitation B2 entraîne une habilitation B1 et B0, mais exclusivement pour les opérations sur les ouvrages ou les installations du même domaine de tension et pour une même nature d'opération.
• Une habilitation H2 entraîne une habilitation H1 et H0, mais exclusivement pour les opérations sur les ouvrages ou les installations du même domaine de tension et pour une même nature d'opération.
• Une habilitation B1V ou H1V entraîne une habilitation B1 ou H1.
• Une habilitation B2V ou H2V entraîne une habilitation B2 ou H2.
• Une habilitation BC ou HC n'entraine pas l'attribution des autres types d'habilitation.
• Une habilitation BR inclut une habilitation BS.
• Une habilitation relative à une opération spécifique n'entraîne pas l'attribution d'un autre type d'habilitation.

7.7 Récapitulatif des habilitations en BT :

•

  Le surveillant

  • Le surveillant de sécurité électrique est désigné par le chargé d'intervention (BR) ou le chargé de travaux (B2).
    Il doit surveiller les personnes situées au voisinage ou dans un Local Réservé aux Electriciens (LRE).
•

  Chargé de chantier : B0

  • Le chef de chantier habilité B0 assure la direction des travaux d'ordre non électrique.
    Il peut autoriser l'accès d'un exécutant non électricien (B0) à un Local d'accès Réservé aux Electriciens (LRE).
•

  Exécutant non électrique : B0

  • Personne habilitée et désignée qui peut accéder sans surveillance aux Locaux d'accès Réservés aux Electriciens (LRE) sur l'ordre de son chef de chantier et y effectuer et diriger des travaux d'ordre non électrique :
    • Travaux de peinture.
    • Travaux de nettoyage de locaux.
    • Travaux de BTP.
    • Travaux de Désherbage.

    Le titulaire du B0 peut exécuter des opérations d’ordre non électrique contribuant à l'exploitation ou maintenance d’ouvrage ou d’installation en zone de voisinage simple (zone 1).
    Le B0 doit assurer sa propre sécurité pour cela il doit :
        • Respecter les limites de la zone de travail.
        • Procéder à l'analyse des risques (pour une opération donnée).
        • Utiliser les équipements de protection et des outils adaptés.
        • Rester dans les limites de son habilitation.
•

  Exécutant non électrique chargé de nettoyage sous tension : B1N• B2N

  • Personne habilitée qui peut réaliser sur des installations électrique et sous tension du nettoyage (aspiration, pulvérisation, lavage, etc...)
•

  Personnel exécutant électrique : B1• B1V

  • Personne habilitée qui peut exécuter des opérations d'odre électrique. Il agit sur instructions verbales ou écrites et veille à sa propre sécurité. Le B1 accéder seul et sans surveillance aux locaux réservés aux électriciens.
    Il peut effectuer des travaux et des manoeuvres.
    Si la personne est habilitée B1, elle peut effectuer toutes les tâches précédentes en zone 1 (voisinage simple).
    Le B1V peut travailler en zone 1 (voisinage simple) et zone 4 (voisinage renforcé).
    Le B1V n'est pas autorisé à réaliser des opérations sous tension.
    Il peut travailler en équipe sous la direction d'un chargé de travaux (B2) ou d'un chargé d'intervention (BR).
    Habilité B1V et sous la conduite d'un charge d'opération spécifique (BE) il peut réaliser des mesures, des manoeuvres, des essais et des vérifications.
    Le B1 doit assurer sa propre sécurité pour cela il doit :
        • Respecter les limites de la zone de travail.
        • Procéder à l'analyse des risques (pour une opération donnée).
        • Utiliser les équipements de protection et des outils adaptés.
        • Rester dans les limites de son habilitation.
    Le B1V peut être désigné par son employeur comme surveillant de sécurité en BT, il fera appliquer les consignes de sécurité.
    Un surveillant de sécurité électrique de limite :
        • Doit s'assurer que les personnes, les engins et outils qu'il surveille, ne dépassent pas les limites fixées.
        • A autorité en matière de sécurité électrique sur les personnes qu'il surveille.
•

  Personnel chargé de travaux : B2• B2V

  • Personne habilitée qui assure la direction effective des travaux et qui prend les mesures nécessaires pour assurer sa propre sécurité et celle du personnel placé sous ses ordres.
    Elle doit surveiller à l'application des règles de sécurité.
    Elle doit s'assurer que l'habilitation du personnel et son équipement sont adéquats pour opérer dans l'environnement électrique du chantier.

•

  Personnel chargé de travaux Essai : B2V Essai• B2T Essai

  • Personne habilitée à réaliser des opérations ayant pour but de vérifier que le fonctionnement d'une installation est conforme à ses spécifications.
    Pour un essai relevant d'un travail Hors Tension, la personne sera habilitée B2V Essai.
    Pour un essai relevant d'un travail Sous Tension, le chargé d'essai doit être habilité B2T Essai.

•

  Chargé de consignation : BC

  • Personne qualifiée, habilitée et désignée par son employeur.
    Sur demande du chef d'établissement, du chargé d'exploitation électrique ou de la personne autorisant l'accès, le chargé de consignation peut accéder à l'ouvrage ou à l'ouvrage ou à l'installation électrique pour réaliser les opérations de consignation / déconsignation, mise hors tension et remises sous tension nécessitées par l'exploitation des installations définis sur son titre d'habilitation.

•

  Chargé d'intervention générales en BT : BR

  • Personne chargée d'assurer des opérations d'ordre électrique simple, de courte durée, effectuée sur un matériel électrique ou sur une partie de faible étendue d'une installation. Toute opération qui ne répond pas aux critères ci-dessus est assimilée à un Travail.
    Il peut travailler seul ou assisté d'un exécutant électrique (B1).
    Il doit mettre en oeuvre les équipements de protection collectif et individuel nécessaire à sa protection et éventuellement pour son exécutant.
    Il peut effectuer :
    • Un dépannage (recherche et localisation du défaut, élimination, réparation ou remplacement, réglage et vérification du fonctionnement).
    • Une consignation / déconsignation pour son propre compte.
    • Le remplacement de fusible BT.
    • La connexion / déconnexion de matériel en présence de tension (au voisinage).


•

  Chargé d'intervention élémentaire en BT : BS

  • Personne chargée d'assurer des opérations d'ordre électrique simple, qui doit être exécuté exclusivement hors tension et hors zone de voisinage renforcé BT par un chargé d'intervention élémentaire habilité symbole BS.
    Le champ d'application d'une intervention BT élémentaire est strictement limité :
    • Au remplacement à l'identique d'un fusible BT effectué après avoir fait une VAT (Vérification d'Absence de Tension) de part et d'autre du fusible. Toutefois, lorsque l'élément de remplacement à fusion enfermée est monté dans un ppareil assurant la protection de l'opérateur contre les risques de contact direct et de projection en cas de fermeture sur court-circuit, il n'y a pas lieu de vérifier la mise hors tension.
    • Au remplacement à l'identique d'une lampe, d'un accessoire d'appareil d'éclairage, d'une prise de courant ou d'un interrupteur.
    • Au raccordement d'un élément de matériel électrique à un circuit en attente, protégé contre les courts-circuits (par exemple : raccorder un circulateur de chauffage).
    • Au réarmement d'un dispositif de protection sur une installation et dans un environnement qui garantissent la sécurité de l'opérateur.

    Tout autre opération est exclue de son champ d'application.
    Un chargé d'intervention élémentaire n'a pas d'exécutant sous ses ordres.

•

  Chargé d'opérations spécifiques en BT : BE

  •

    Les vérifications : BE Vérification

    Personne habilitée qui doit recevoir une autorisation d'accès du chef d'établissement ou du chargé d'exploitation et qui peut effectuer :
    • Des examens visuels à partir de schémas ou dossiers, qui contrôle l'état de l'installation sur site, notamment des conducteurs et de leurs raccordements.
    • Des contrôles techniques permettant d'assurer, notamment du bon fonctionnement des dispositifs de sécurité (DDR• Arrêt d'urgence• BAES).
    • Des mesures concernant la valeur d'isolement, de la résistance de prise de terre et de la continuité des conducteurs de protection.
    Il peut accéder à la zone 1 (ouvrir les armoires et coffrets), mais aussi en zone 4 en BT.


    Les mesurages : BE Mesurage

    Personne habilitée à réaliser des mesures électriques sur une installation telles que :
    • Mesure d'intensité.
    • Mesure de puissance.
    • Mesure de résistance de terre, de continuité ou d'isolement.
    • Mesure de grandeurs non électriques réalisées dans l'environnement électrique d'une installation.


    Les essais : BE Essai

    Personne habilitée qui peut réaliser des essais dans les laboratoires d'études et d'essais, les plates-formes d'essai, ou lors de procédure de fabrication en série.
    Il peut être accompagné d'un exécutant B1V.


    Les manoeuvres : BE Manoeuvre

    Personne habilitée pouvant réaliser des :
    • Manoeuvres d'exploitation (modification d'une installation, mise en marche, réglage, arrêt d'un équipement, réarmement d'une protection, le branchement ou débranchement d'équipements amovibles).
    • Manoeuvres de consignation sur ordre du chargé de consignation BC.
    • Manoeuvres d'urgence lors d'un sinistre ou d'un accident.


7.8 Certificat pour tiers :

Les Certificats pour tiers ne concerne que les opérations réalisées par des tiers.
Il existe 2 types de certificats pour tiers :
    • Certificats pour tiers après consignations, rédigé par le chef d'établissement ou par le chargé d'exploitation électrique à condition de détenir l'attestation de consignation.
    • Certificats pour tiers après mise hors tension (environnement des canalisations isolées), rédigé par le chef d'établissement ou par le chargé d'exploitation électrique à condition de détenir l'attestation de mise hors tension, il sera remis au chargé de chantier en charge de l'opération.

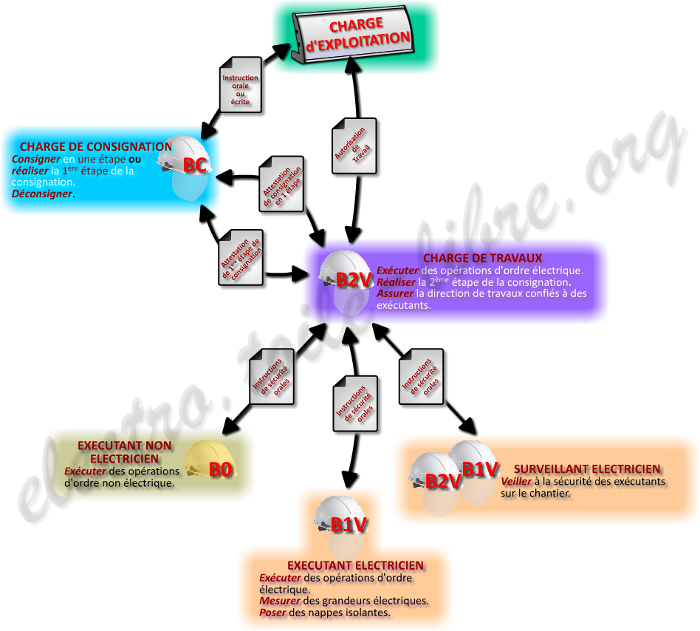

7.9 Synoptique des échanges de documents à caractère administratif :

Ce synoptique présente la hiérarchie des différents acteurs et la chronologie des échanges d'information lors de l'exécution de travaux ou d'interventions sur des ouvrages ou des installations électriques.

8. Détermination de l'environnement des opérations :

8.1 Présentation :

Au cours d'opération d'ordre électrique ou d'ordre non électrique le personnel peut être amené à s'approcher de pièces nues sous tension ou de canalisations isolées.
Le risque électrique d'une installation électrique sous tension provient de sa proximité, son accessibilité et son niveau de tension (distance d'amorçage).
Plus on s'approche de l'installation électrique, plus le risque électrique augmente.

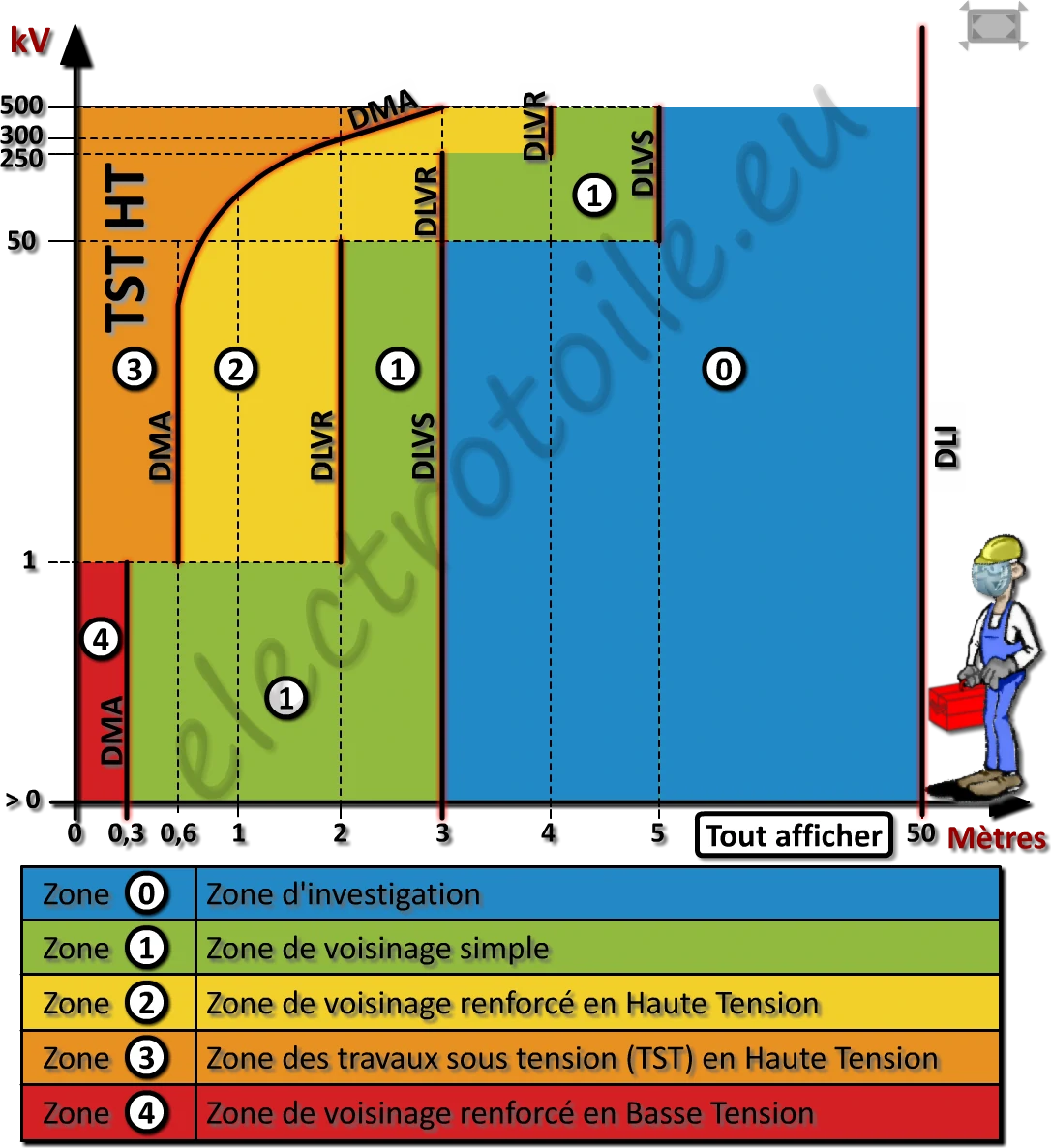

Pour déterminer les prescriptions à respecter, l'environnement autour des pièces nues sous tension et l'environnement autour des canalisation isolées est découpé en différents volumes appelés zones.

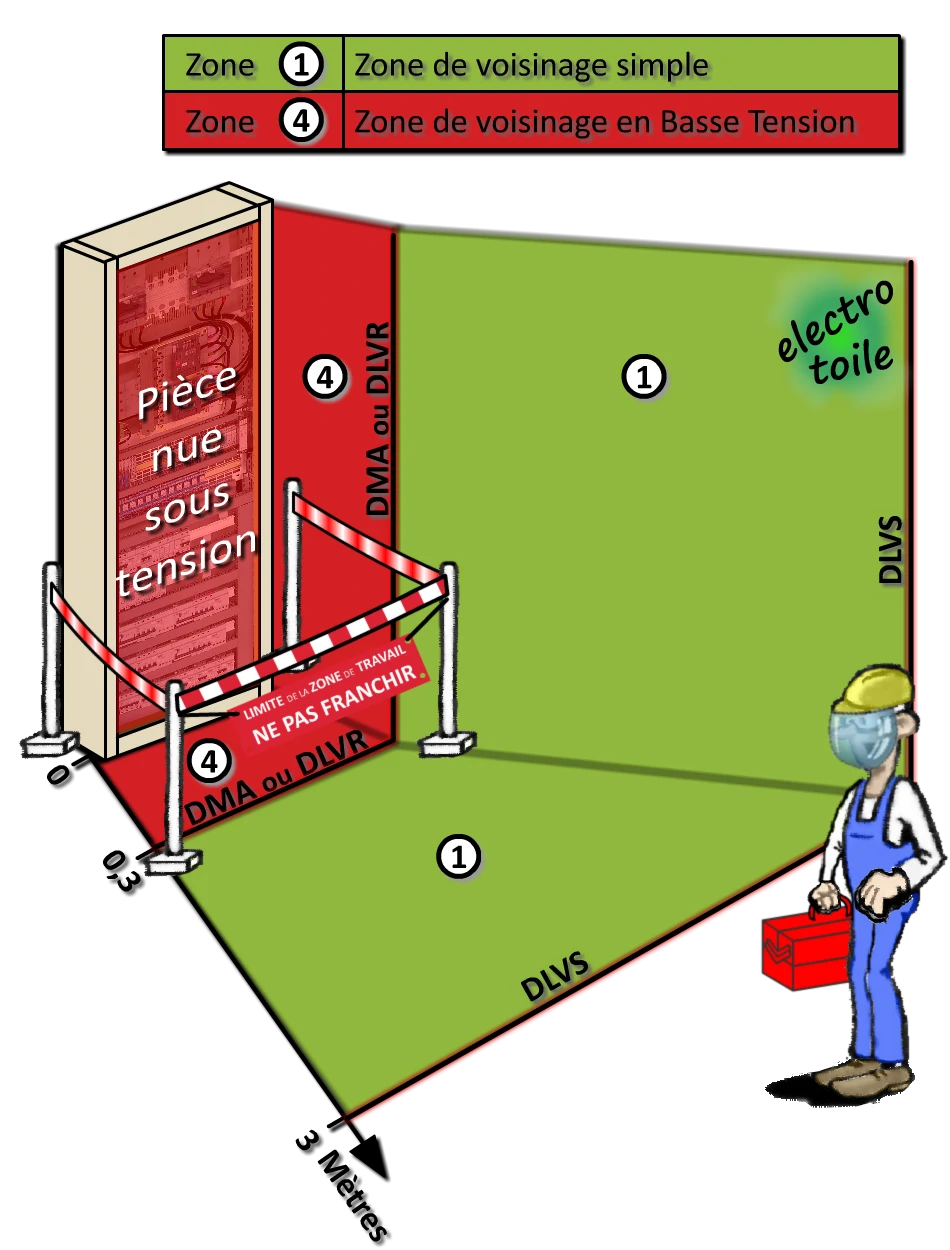

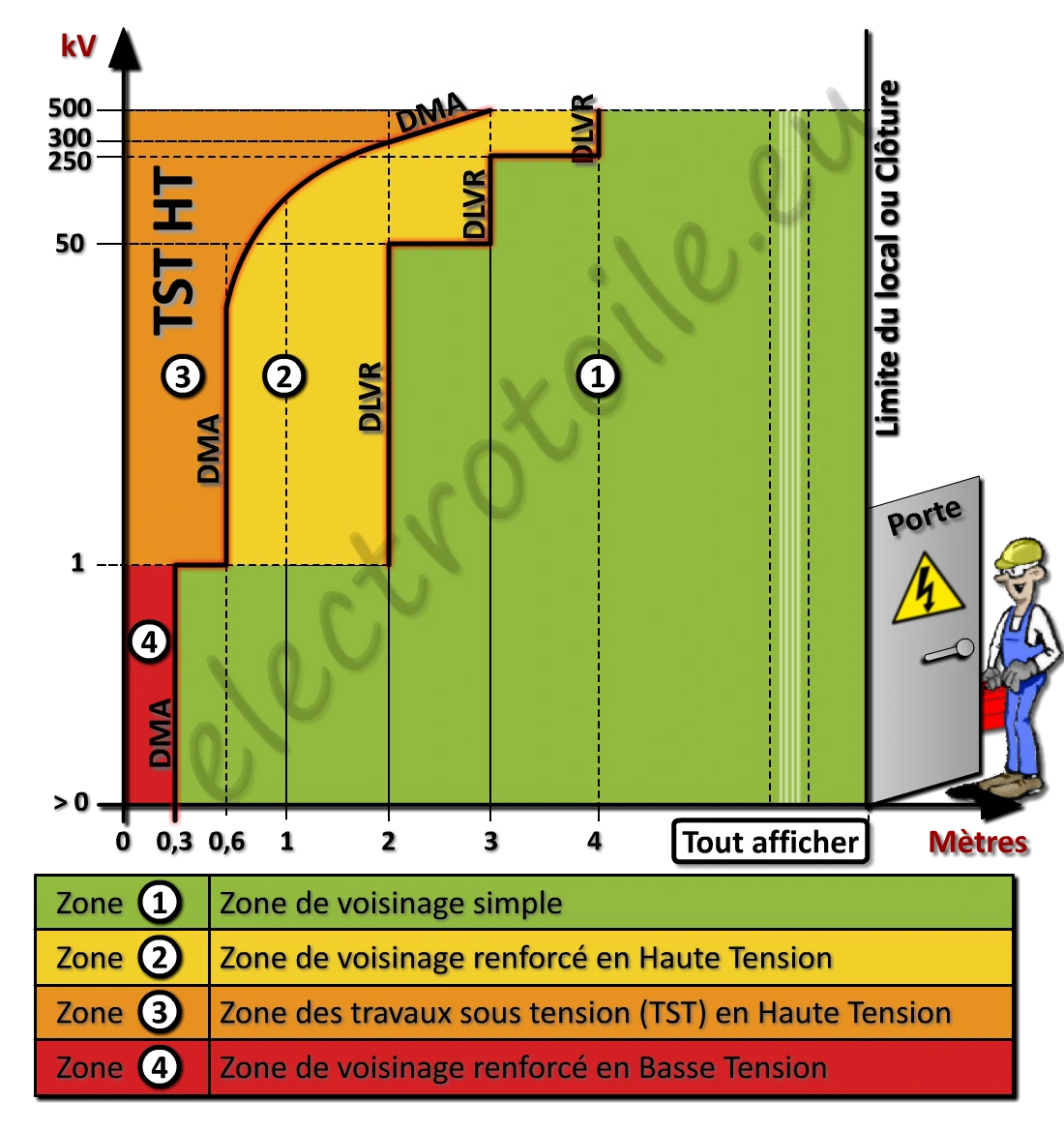

8.2 Zones à l'intérieur d'un local et emplacement d'accès réservé aux électriciens ou Zones en champ libre (courant alternatif) :

La zone d’investigation nécessite d’analyser si les opérations éxécutées par le personnel peuvent l'exposer aux risques d'origine électrique.
Un local ou emplacement est considéré comme réservé aux électriciens (LRE) dans les cas suivants :
      • Présence de pièces nues susceptibles d’être sous tension.
      • Intérieur d’une armoire ou coffret électrique.

8.3 Zones dans une armoire Basse Tension (BT) :

Lors de l'ouverture d'une porte d'armoire ou d'un coffret électrique, il faut tenir compte des zones par rapport aux pièces nues sous tension.

8.4 Zones autour de canalisations isolées invisibles enterrées :

Dans la zone d’Approche Prudente il est nécessaire de mettre en oeuvre les prescriptions déterminées durant l'analyse des risques.
En BT pour une canalisation isolée encastrée dans une cloison, la Distance Limite d’Approche Prudente (DLAP) est limitée à la surface extérieure de la cloison.
En BT il n'y a pas de Distance Limite d’Approche Prudente (DLAP) par rapport à un circuit de terre (vert/jaune).

9. Définition des tâches professionnelles du BAC PRO MELEC :

Le niveau de formation à l'habilitation des élèves du BAC PRO MELEC est : B1V et BR.

9.1 Tâches à réaliser par un exécutant électricien B1 / B1V :

•

  Tâche n°1 : Exécuter des opérations d'ordre électrique hors tension

  • En zone de voisinage simple (Zone 1) :



    Le scénario :

      • Responsable : chargé de travaux ou chargé d'intervention générale ou formateur jouant ce rôle.
     • Exécutant : apprenant.
      • Support : ouvrage ou installation électrique consigné.
     • Condition(s) particulière(s) : travail hors tension.
     • Equipement de sécurité : Tout équipement nécessaire lors des situations de voisinage simple (Zone 1).
      • Document(s) : Consignes particulières, ordre d'exécution, dossier technique de l'ouvrage ou de l'installation.


    Résultats attendus :

      • Attend l'odre du chargé de travaux ou du chargé d'intervention générale pour commencer l'opération.
      • Analyse l'ensemble des risques de la situation de travail.
      • Décompose l'opération en phases élémentaire quand cela est nécessaire.
      • Vérifie, porte les E.P.I. durant l'exécution de l'activité prescrite.
      • Dispose et utilise correctement les équipements de travail si nécessaires durant l'exécution de l'activité prescrite.
      • Respecte les consignes.
     • Exécute une vérification d'absence de tension aussi près que possible du point où s'effectue l'opération.
     • Effectue l'opération suivant les instructions reçues.
      • Adopte un comportement adapté aux risques, même survenant en cours d'opération.
      • Libère la zone de travail à la fin de son activité.
      • Avise le chargé de travaux ou le charge d'intervention générale de la fin d'exécution de l'opération.


•

  Tâche n°2 : Exécuter des opérations d'ordre électrique (dont des mesures de grandeurs électriques)

  • En zone de voisinage renforcé BT (Zone 4) (B1V) :



    Le scénario :

      • Responsable : chargé de travaux ou chargé d'intervention générale ou formateur jouant ce rôle.
      • Exécutant : apprenant.
      • Support : ouvrage ou installation électrique sous tension.
      • Condition(s) particulière(s) : opération en zone de voisinage renforcé BT (Zone 4) (B1V) ou en zone.
      • Equipement de sécurité : Tout équipement nécessaire lors des situations de voisinage renforcé BT.
      • Matériel : appails de mesure et autre.
      • Document(s) : Consignes particulières, ordre d'exécution, dossier technique de l'ouvrage ou de l'installation.


    Résultats attendus :

      • Attend l'odre du chargé de travaux ou du chargé d'intervention générale pour commencer l'opération.
      • Analyse l'ensemble des risques de la situation de travail.
      • Décompose l'opération en phases élémentaire quand cela est nécessaire.
      • Vérifie, porte les E.P.I. adaptés à l'exécution de l'activité prescrite.
      • Dispose et utilise correctement les équipements de travail si nécessaires durant l'exécution de l'activité prescrite.
      • Respecte les consignes.
      • Réalise les opérations (dont des mesures, réglages, etc.) dans les règles de l'art.
      • Adopte un comportement adapté aux risques, même survenant en cours d'opération.
      • Libère la zone de travail à la fin de son activité.
      • Avise le chargé de travaux ou le charge d'intervention d'entretien et de dépannage de la fin d'exécution de l'opération et rend compte.


•

  Tâche n°3 : Poser une nappe isolante (en vue d'effectuer une opération d'odre électrique) ou déposer celle-ci

  • En zone de voisinage renforcé BT (Zone 4) (B1V) :



    Le scénario :

      • Responsable : chargé de travaux ou formateur jouant ce rôle.
      • Exécutant : apprenant.
      • Support : ouvrage ou installation électrique sous tension.
      • Condition(s) particulière(s) : présence d'une pièce nue sous tension dans un circuits qui ne peut pas être consigné.
      • Equipement de sécurité : Tout équipement nécessaire lors des situations de voisinage renforcé BT.
      • Document(s) : Consignes particulières, ordre d'exécution, dossier technique de l'ouvrage ou de l'installation.


    Résultats attendus :

      • Attend l'odre du chargé de travaux ou du chargé d'intervention générale pour commencer l'opération.
      • Analyse l'ensemble des risques de la situation de travail.
      • Décompose l'opération en phases élémentaire quand cela est nécessaire.
      • Vérifie, porte les E.P.I. adaptés à l'exécution de l'activité prescrite.
      • Réalise la pose (ou la dépose) de la nappe dans les règles de l'art.
      • Rend compte au chargé de travaux.


9.2 Tâches à réaliser par un chargé d'intervention d'entretien et de dépannage BR :

•

  Tâche n°1 : Mettre en service une installation électrique nécessitant des tâches de mesurage / réglage

  •

    Le scénario :

      • Responsable : chef d'établissement ou chargé d'exploitation électrique ou formateur jouant ce rôle.
      • Exécutant : apprenant.
      • Support : installation électrique sous tension.
      • Condition(s) particulière(s) :
      • Equipement de sécurité : Tout équipement nécessaire lors des situations de voisinage simple (Zone 1) ou de voisinage renforcé BT (Zone 4).
      • Document(s) : autorisation d'intervention, dossier électrique de l'ouvrage ou de l'installation avec éventuellement une instruction de sécurité particulière.


    Résultats attendus :

      • Recueille l'autorisation d'intervention du chef d'établissement ou du chargé d'exploitation électrique pour commencer l'opération.
      • Analyse l'ensemble des risques de la situation de travail, définit le mode opératoire et quand cela est nécessaire, décompose l'opération en phases élémentaires.
      • Délémite la zone de travail.
      • Définit, vérifie, porte les E.P.I. dispose et utilise corectement les équipement de travail nécessaires durant l'exécution de l'activité prescrite.
      • Effectue la mise en service.
      • Adpote un comportement adapté aux risques, même survenant en cours d'opération.
      • Remplit correctement l'avis de fin d'intervention et le transmet au chef d'établisseement ou au chargé d'exploitation électrique.


•

  Tâche n°2 : Intervenir suite à une panne

  • - La recherche de l'élément défaillant pourra s'effectuer en zone de voisinage renforcé (zone 4) ou en zone de voisinage simple (zone 1).
    - Le remplacement éventuel de l'élément défectueux s'effectuera après consignation pour son propre compte.


    Le scénario :

      • Responsable : chef d'établissement ou chargé d'exploitation électrique ou formateur jouant ce rôle.
      • Exécutant : apprenant.
      • Support : installation électrique en sous tension.
      • Condition(s) particulière(s) : installation en défaut.
      • Equipement de sécurité : Tout équipement nécessaire lors des situations de voisinage simple (Zone 1) ou de voisinage renforcé BT (Zone 4).
      • Document(s) : autorisation d'intervention, dossier électrique de l'ouvrage ou de l'installation avec éventuellement une instruction de sécurité particulière.


    Résultats attendus :

      • Recueille l'autorisation d'intervention du chef d'établissement ou du chargé d'exploitation électrique pour commencer l'intervention.
      • Recueille les éléments d'information sur la panne et analyse l'ensemble des risques de la situation de travail, définit le mode opératoire et quand cela est nécessaire, décompose l'opération en phases élémentaires.
      • Délémite la zone de travail.
      • Définit, vérifie, porte les E.P.I. dispose et utilise corectement les équipement de travail nécessaires durant l'exécution de l'activité prescrite.
      • Choisit et calibre correctement le matériel de mesurage en fonction des investigations à conduire.
      • Vérifie le bon état et le bon fonctionnement du matériel de mesurage.
      • Réalise les mesures et les réglages dans les règles de l'art.
      • Adpote un comportement adapté aux risques, même survenant en cours d'opération.
      • Opère sous consignation dès que cela est possible et à cet effet réaliser la consignation pour son propre compte.
      • Réalise la déconsignation pour son propre compte.
      • Libère la zone de travail à la fin de son activité.
      • Remplit correctement l'avis de fin d'intervention et le transmet au chef d'établisseement ou au chargé d'exploitation électrique, rend compte et signale les réserves éventuelles.


•

  Tâche n°3 : Effectuer une opération de connexion et/ou déconnexion en présence de tension

  • En zone de voisinage renforcé BT (Zone 4) :



    Le scénario :

      • Responsable : chef d'établissement ou chargé d'exploitation électrique ou formateur jouant ce rôle.
      • Exécutant : apprenant.
      • Support : installation électrique en sous tension.
      • Condition(s) particulière(s) : impossibilité de consigner.
      • Equipement de sécurité : Tout équipement nécessaire lors des situations de voisinage simple (Zone 1) ou de voisinage renforcé BT (Zone 4).
      • Document(s) : autorisation d'intervention, dossier électrique de l'ouvrage ou de l'installation avec éventuellement une instruction de sécurité particulière.


    Résultats attendus :

      • Recueille l'autorisation d'intervention du chef d'établissement ou du chargé d'exploitation électrique pour commencer l'intervention.
      • Recueille les éléments d'information sur l'installation et analyse l'ensemble des risques de la situation de travail, définit le mode opératoire et quand cela est nécessaire, décompose l'opération en phases élémentaires.
      • Délémite la zone de travail.
      • Définit, vérifie, porte les E.P.I. dispose et utilise corectement les équipement de travail nécessaires durant l'exécution de l'activité prescrite.
      • Réalise la connexion et/ou déconnexion dans les règles de l'art.
      • Libère la zone de travail à la fin de son activité.
     • Remplit correctement l'avis de fin d'intervention et le transmet au chef d'établisseement ou au chargé d'exploitation électrique.


10. Tests Théoriques (BAC PRO MELEC) :

    • Les risques électriques.
    • Les appareillages électrique en BT.
    • Les zones d'environnement en BT.

Habilitation électrique (NF C 18-510) les risques électriques, les appareils et matériels électriques, etc :

Préparer l'Habilitation B0 exécutant non électricien ou chargé de chantier en Basse Tension.

Réviser l'habilitation B1 / B1V exécutant électricien en Basse Tension.

Vérifier ses connaissances pour l'habilitation B2 chargé de travaux en Basse Tension.

Habilitation BE chargé d'opérations spécifiques en Basse Tension.

Réviser l'habilitation BR chargé d'intervention générale en Basse Tension.

Vérifier ses connaissances pour l'habilitation BS chargé d'intervention élémentaire en Basse Tension.

Vérifier ses connaissances pour l'habilitation BC chargé de consignation électrique en Basse Tension.

Définitions :

•

  Le Chargé d’exploitation électrique :

  • Personne chargée d'assurer les opérations d'exploitation (conduit, utilisation, entretien, maintenant, dépannage, surveillance, accès, etc...) d'un ouvrage ou d'une installation électrique.
•

  Exploitation :

  • Toutes activités nécessaires pour permettre le fonctionnement d'un ouvrage ou d'une installation électriques. Ces activités comprennent notamment les travaux, les manoeuvres, les commandes, la surveillance et la maintenance.<
•

  Opération(s) :

  • Activité exercée, soit directement sur les ouvrages ou les installations électriques, soit dans un environnement électrique. Elle peut être de deux natures :
    - Opération d'ordre électrique.
    - Opération non d'ordre électrique.

•

  Opération d'ordre non électrique :

  • Activité exercée, soit directement sur les ouvrages ou les installations électriques, soit dans un environnement électrique. Elle peut être de deux natures :
    Opération qui ne correspond pas à une Opération d'ordre électrique par exemple :
    - Travaux de BTP, nettoyage, désherbage au voisinage ou sur un ouvrage ou une installation électrique.

•

  Opération d'ordre électrique :

  • Opération pour un ouvrage ou une installation en exploitation électrique, concerne les parties actives, les isolants, la continuité des masses et autres parties conductrices des matériels (circuits magnétique, etc...) ainsi que les conducteur de protection (PE).
•

  Installation et Ouvrage électrique :

  • Ensemble des matériels électriques mis en oeuvre pour la production, la conversion, la distribution ou l'utilisation de l'énergie électrique.
    Un Ouvrage représente les réseaux publics de transport et de distribution d'électricité et à leurs annexes.
    Une Installation s'applique à toute installation à l'exclusion des ouvrages.

•

  Intervention en BT :

  • Une intervention BT est une opération d'ordre électrique du domaine BT ou TBT de courte durée, effectuée sur un matériel électrique ou sur une partie de faible étendue d'une installation ou encore sur les annexes des ouvrages de transport ou de distribution d'énergie.
    Toute opération qui ne répond pas aux critères ci-dessus doit être assimilée à un travail.
•

  Interventions BT élémentaires :

  • Une intervention BT élémentaire est une opération d'ordre électrique simple, qui doit être exécutée exclusivement hors tension et hors zone de voisinage renforcé BT par un chargé d'intervention élémentaire habilité symbole BS.
    Le champ d'application d'une intervention BT élémentaire est strictement limité :
    - Au remplacement à l'identique d'un fusible BT effectué après avoir fait une VAT de part et d'autre du fusible. Toutefois, lorsque l'élément de remplacement à fusion enfermée est monté dans un appareil assurant la protection de l'opérateur contre les risques de contact direct et de projection en cas de fermeture sur court-circuit, il n'y a pas lieu de vérifier la mise hors tension.
    - Au remplacement à l'identique d'une lampe, d'un accessoire d'appareil d'éclairage, d'une prise de courant ou d'un interrupteur.
    - Au raccordement d'un élément de matériel électrique à un circuit en attente, protégé contre les courts-circuits (par exemple : raccorder un circulateur de chauffage).
    - Au réarmement d'un dispositif de protection sur une installation et dans un environnement qui garantissent la sécurité de l'opérateur.

    Tout autre opération est exclue de son champ d'application.
    Un chargé d'intervention élémentaire n'a pas d'exécutant sous ses ordres.

•

  Voisinage :

  • Autour d'une pièce nue sous tension en champ libbre, le voisinage se divise en 2 zones :
    - La zone de voisinage la plus éloignée de la pièce nue s'appelle la zone de voisinage simple.
    - La zone de voisinage la plus proche de la pièce nue s'appelle la zone de voisinage renforcé.
    Le voisinage est la zone dans laquelle débute la mise en oeuvre des mesures de prévention de façon à supprimer ou reduire le risque d'origine électrique.
    Le voisinage est donc :
    - Pour la Haute Tension (HT), l'espance compris entre la Distance Limite de Voisinage Simple (DLVS) et la Distance Minimale d'Approche (DMA).
    - Pour la Basse Tension (BT), l'espance compris entre la Distance de Voisinage Simple (DLVS) et la pièce nue.
•

  Zone de Voisinage renforcé :

  • La zone de Voisinage renforcé en HT, appelée zone 2, est comprise entre la Distance de Voisinage Renforcé (DLVR) et la Distance Minimale d'Approche (DMA) ou la Distance Minimale d'Approche Corrigée (DMAC).
    La zone de Voisinage renforcé en BT, appelée zone 4, est comprise entre la Distance de Voisinage Renforcé (DLVR), confondue avec la Distance Minimale d'Approche (DMA) et la pièce nue sous tension sans contact.

•

  Zone de Voisinage simple :

  • La zone de Voisinage simple, appelée zone 1, est comprise entre la Distance Limite de Voisinage Simple (DLVS) et la Distance de Voisinage Renforcé (DLVR).
