Graver et découper divers matériaux avec le graveur laser LONGER RAY 5



le graveur laser LONGER RAY 5, la gravure et la découpe automatisé et simplifié

Que ce soit pour réaliser vos objets de décoration DIY, pour fabriquer de petits jouets ou encore pour le bricolage, le graveur est une solution permettant de concrétiser vos envies. Découvrez dans cet article le graveur laser LONGER RAY 5, qui regroupe dans un seul équipement la fonction de gravure et de découpe laser permettant de travailler sur de nombreux supports.



  • LONGER RAY 5 | Graver et découper de multiples supports
  • Les caractéristiques techniques du LONGER RAY 5
  • Utiliser le graveur laser en sécurité
  • Montage du graveur laser


LONGER RAY 5 | Graver et découper de multiples supports :

Ce graveur laser de la marque LONGER se présente un peu comme une imprimante 3D, il en emprunte d'ailleurs une partie de sa technologie pour le déplacement du laser sur les 3 axes X, Y et Z.

Les matériaux supportés pour la gravure et la sculpture :

Le graveur laser accepte de graver et de sculpter divers matériaux tels que :

  • Tous les types de bois
  • Le papier
  • La plastique
  • Les circuits imprimés
  • L'oxyde d'aluminium

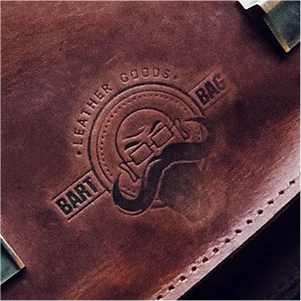

  • Le cuir
  • Le métal laqué

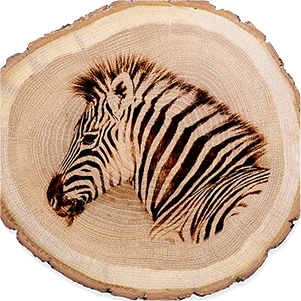

graver sur un support bois avec le graveur laser LONGER RAY 5

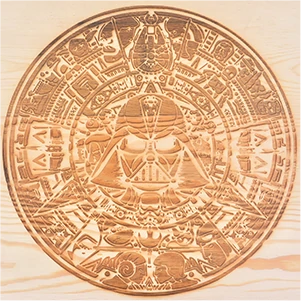

graver une décoratoion sur un panneau de bois avec le graveur laser LONGER RAY 5

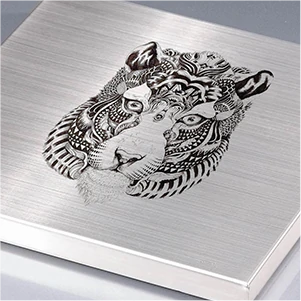

graver sur un support en acier inoxydable avec le graveur laser LONGER RAY 5

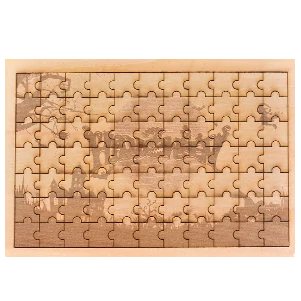

fabriquer un puzzle en bois avec le graveur laser LONGER RAY 5

Mais la puissance du laser offre également la possibilité de découper certains supports de faible épaisseur.


Les matériaux supportés pour la coupe :

Les matériaux autorisés pour la découpe sont :

  • Le carton
  • Les tissus non tissés
  • Le bois clair
  • Les matières acryliques
  • Les panneaux en plastique fin
  • Le cuir
  • Le métal laqué

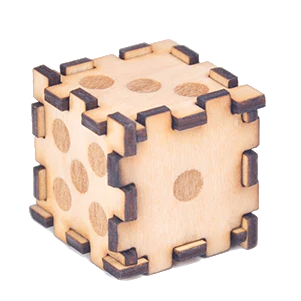

découper un dé géant avec le graveur laser LONGER RAY 5

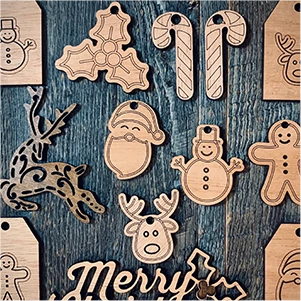

fabriquer les décorations de Noël en bois avec le graveur laser LONGER RAY 5

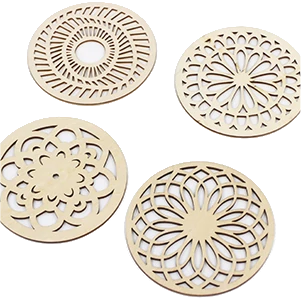

fabriquer des décorations en bois avec le graveur laser LONGER RAY 5
fabriquer un puzzle en bois avec le graveur laser LONGER RAY 5

Les matériaux non supportés pour le LONGER RAY 5 :

attention danger Il fortement déconseillé de graver ou de découper certains matériaux dont voici une liste non exhaustive :

  • Les supports en PVC (polychlorure de vinyle)
  • Le polycarbonate épais
  • Les supports ABS (acrylonitrile butadiène styrène)
  • Le polyéthylène HDPE
  • Le polystyrène
  • Le fibre de verre
  • La fibre de carbone enduite
  • Le polypropylène

Profitez d'une réduction de presque 30€ sur le graveur LONGER RAY 5 avec le code promo RAY5$30 sur la boutique en ligne officielle.



Les caractéristiques techniques du LONGER RAY 5 :

La technologie embarquée dans le graveur laser :

Du point de vue laser le LONGER RAY 5 embarque une diode optique laser de classe 4 d'une puissance de 5,5W. La précision du laser est 0.08x0.08mm alors que les produits d'autres marques concurrentes à tarifs équivalents proposent une définition de 0,15x0.15mm. La vitesse de gravure minimale est 40mm/min et peut atteindre en maximal une vitesse de 6000mm/min.

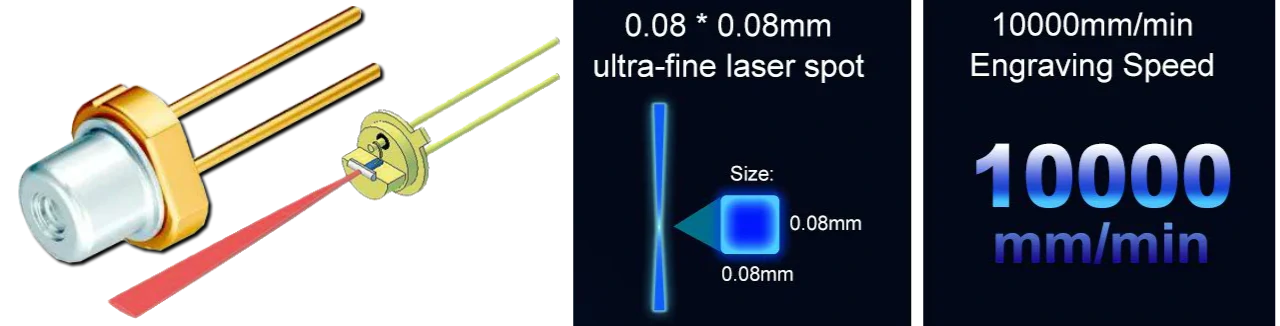

Le laser installé utilise la technologie FAC qui permet de compresser le point laser et la taille du point laser, offrant ainsi une gravure précise et une gravure capable de percer à travers des matériaux plus épais.

gravure laser de précision avec la technologie diode laser FAC

Il faut savoir que plus la taille du spot laser est petite, plus l'énergie sera concentré sur une faible surface, ainsi la précision de la gravure est améliorée.

Le graveur laser est équipé d'une carte mère de 32 bits cadencée à 240MHz permettant une gravure plus rapide et plus fluide. Grâce à la prise en charge du support de stockage via carte SD, il est possible d'utiliser le graveur de façon autonome sans connexion via un ordinateur.

La connectivité avec l'ordinateur se fait via le port USB.

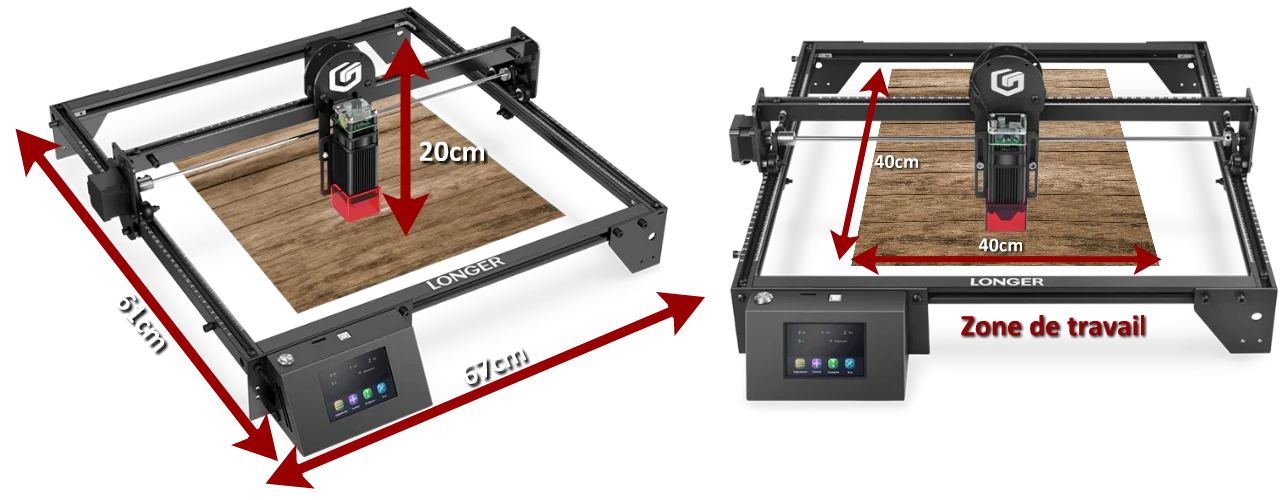

dimensions et zone de travail du graveur laser Longer ray 5

Une fois assemblé, le graveur laser occupe un espace sur le plan de travail de 61 x 67 x 20 cm. L'appareil s'alimente via un adaptateur secteur 240V 50Hz qui alimente en courant continu 3A sous une tension de 12V, soit une puissance consommée de 60W.



La commande du graveur via l'écran tactile :

Le graveur laser est équipé d'un écran tactile en couleur de dimensions 3,5 pouces. Cet écran tactile facilite la gravure et la découpe, en effet, il n'est pas obligatoire d'utiliser un ordinateur (mode hors ligne). Ce mode est accessible en utilisant le port SD et la carte mère du graveur, ainsi on évite toute panne informatique provoquant l'arrêt de la gravure ou de la découpe.

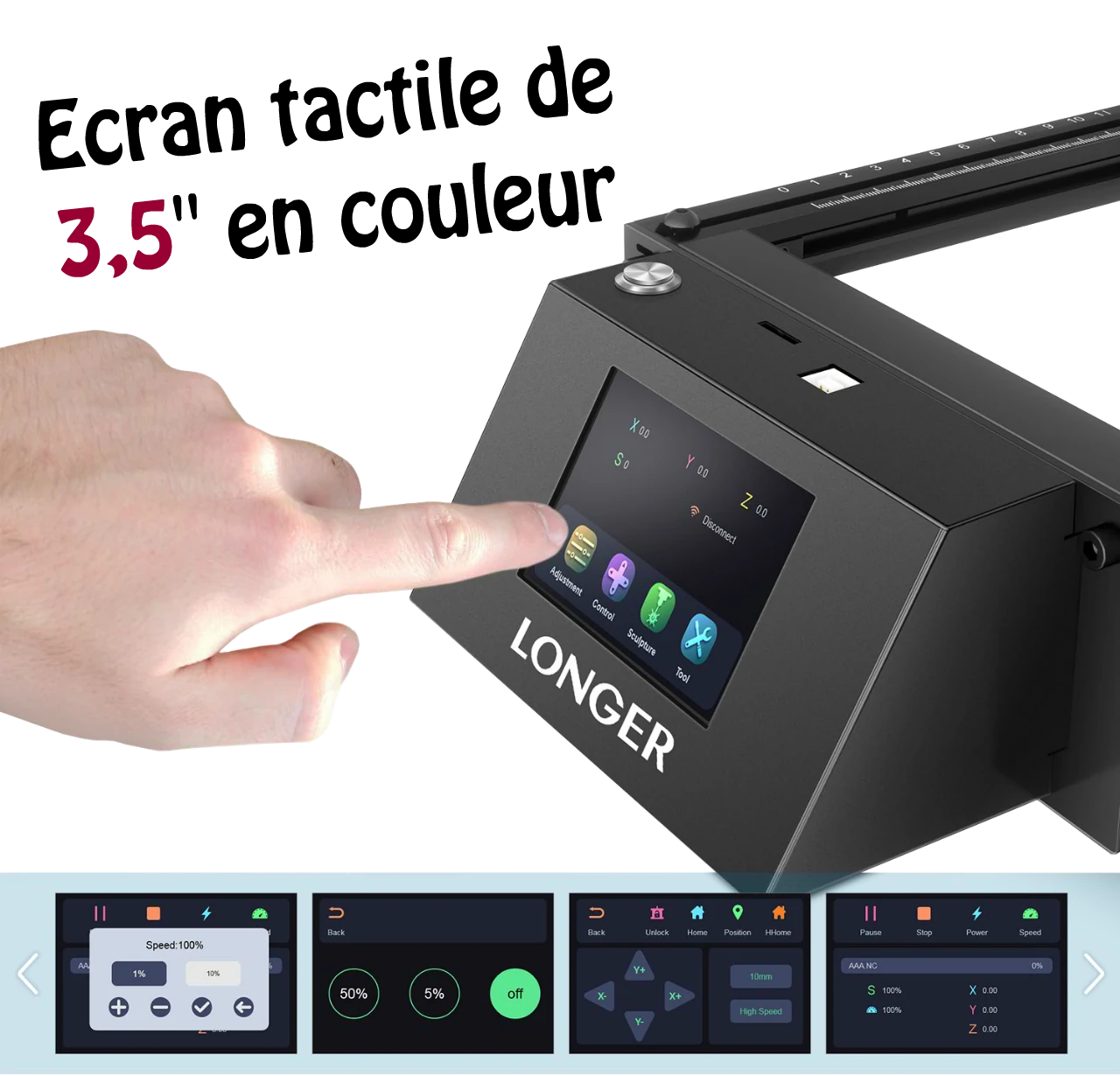

piloter le graveur laser LONGER RAY 5 avec l'écran tactile sans ordinateur

L'interface conviviale proposée sur l'écran tactile de 3,5" permet de graver et de découper de façon autonome sans être obligé d'utiliser un ordinateur, mais la commande via ordinateur est tout de même possible.



LONGER RAY 5 et compatibilité informatique :

Afin d'offrir une grande évolutivité du produit, le graveur laser est compatible Windows (WIN XP, win 7, win 8, win 10) avec les logiciels logiciels LaserGRBL et LightBurn. Le LONGER RAY 5 est également compatible avec les systèmes d'exploitations MAC et Linux avec le logiciel LightBurn.

De nombreux formats d'images sont supportés tels que : BMP, JPG, PNG, DXF, AI, SVG, etc.





Utiliser le graveur laser en sécurité :

L'utilisation d'un laser nécessite de prendre des précautions d'usage importantes. En effet, le laser de classe 4 embarqué dans l'appareil provoque un rayonnement direct ou par réflexion provoquant de graves brûlures et donc un danger pour les yeux et la peau lors de son utilisation.

pour la protection de l'utilisateur il est important de porter une paire de lunettes de protection contre le rayonnement laser

Il est donc obligatoire de s'équiper d'un équipement de protection individuel tels qu'une paire de lunette adaptée au rayonnement laser ainsi qu'une paire de gants adaptés et d'installer le LONGER RAY 5 dans une pièce bien aérée car la gravure ou la découpe laser peut provoquer le dégagement de fumées et de vapeurs nocives pour la santé.

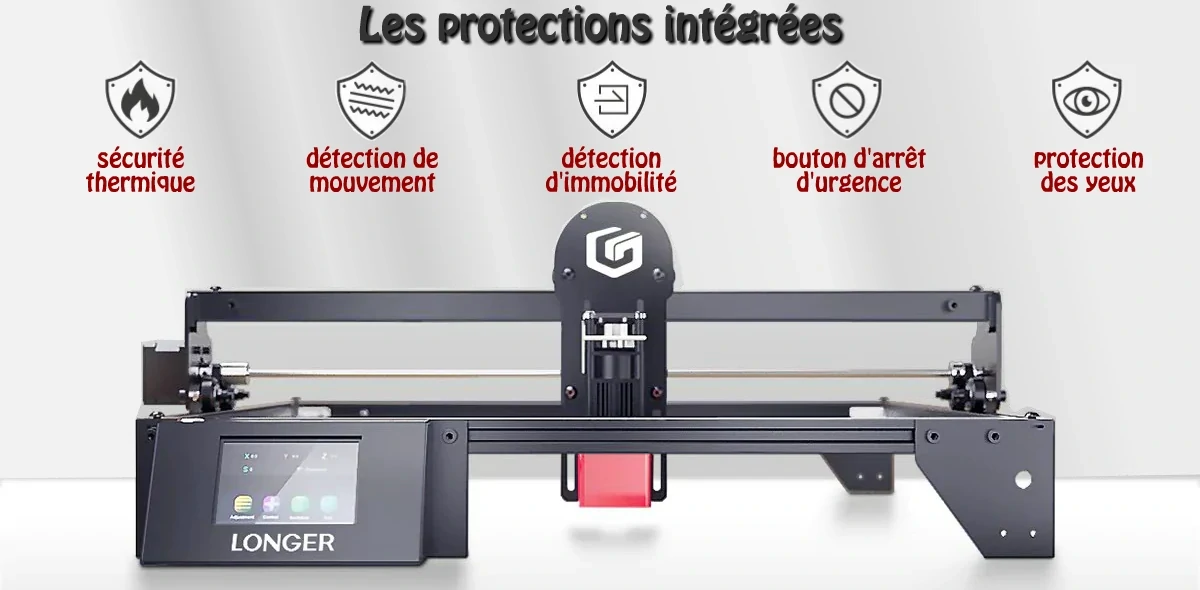

les sécurités intégrées dans le graveur laser LONGER RAY 5

Afin de travailler en sécurité avec le graveur laser, ce dernier embarque 5 sécurités afin de protéger l'utilisateur et les biens.

  • Une protection thermique assurant l'arrêt de la machine et le déclenchement d'une alarme en cas de détection d'une flamme.
  • Une protection contre les mouvements : lorsque le graveur est fortement déplacé, le mouvement est détecter et cela entrâiner l'arrêt du fonctionnement automatiquement, une alerte sonore est également émise.
  • La détection d'immobilité du laser permet de sécuriser l'appareil s'il venait à être bloqué, ainsi le graveur laser s'arrête automatiquement et il émet un signal sonore d'alarme.
  • Afin d'arrêter l'appareil en cas d'urgence, ce dernier est équipé d'un bouton d'arrêt d'urgence qui provoque l'arrêt immédiat de la machine.
  • Pour garantir la protection des yeux, le graveur laser intègre un couvercle en acrylique protégeant 99% du rayonnement afin de protéger les yeux de l'utilisateur.


Montage du graveur laser :

Le montage du graveur laser prend un certain temps mais les différentes étapes sont détaillés dans la notice, petit bémol cette dernière est en anglais.
