embout mâle RJ45 Réaliser un câble réseau RJ45 croisé



Sommaire :

  • 1. Explications
  • 2. Câbler monter et sertir les fiches RJ45
  • 3. Vérifier le fonctionnement du câble RJ45



concevoir son câble réseau droit RJ45 Voir également comment réaliser un câble réseau RJ45 de type droit et vérifier son fonctionnement.


embout mâle RJ45 1. Explications :

Grace à ce tutoriel vous saurez comment fabriquer un cordon réseau RJ45 croisé mais aussi vous serez en mesure de vérifier son croisement et son fonctionnement à l'aide d'un testeur de câble réseau RJ45 (contrôleur statique - Tester cable).

Pourquoi un câble réseau RJ45 "croisé" ?

On besoin d'un cordon RJ45 de type "Croisé", dans les applications poste à poste, c'est à dire que l'on souhaite connecter directement deux appareils communicants en Ethernet sans utiliser un switch.

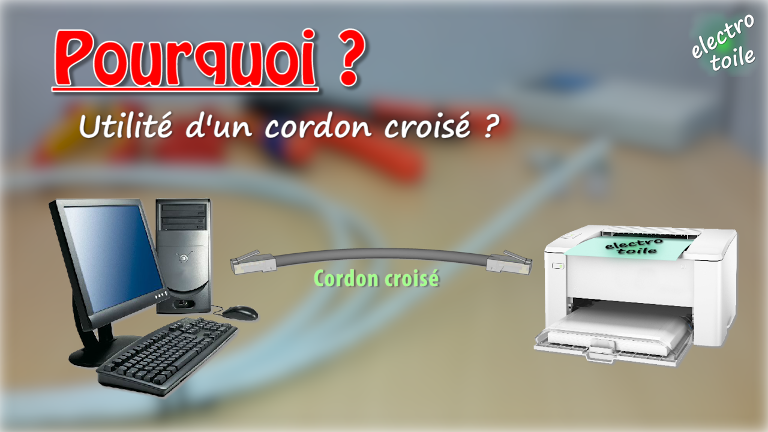

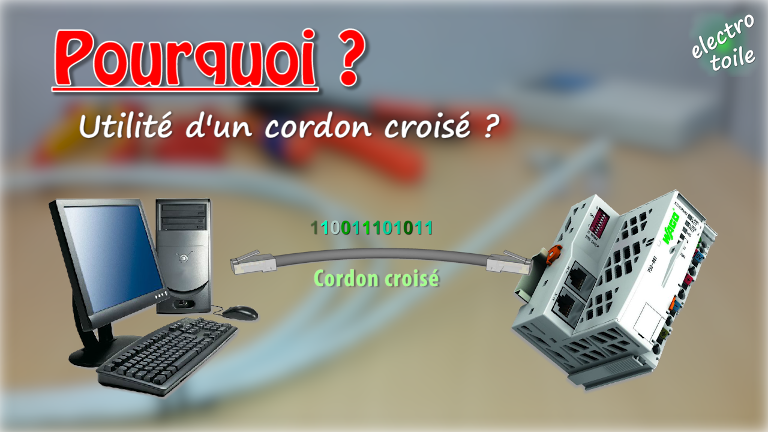

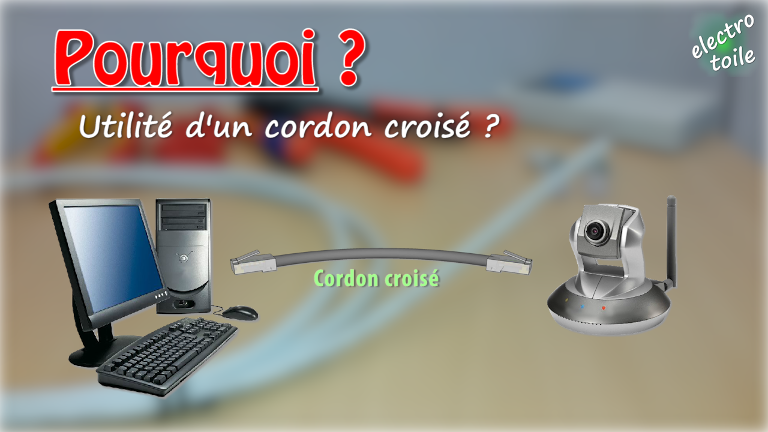

Pourquoi avoir besoin d'un câble réseau croisé connexion directe ordinateur avec automate programmable Pourquoi avoir besoin d'un câble réseau croisé connexion directe ordinateur avec caméra IP Pourquoi avoir besoin d'un câble réseau croisé connexion directe ordinateur avec une imprimante IP

Pourquoi faire son propre câble ?

Si on ne dispose pas d'un câble suffisament long ou si un défaut survient sur un câble croisé déjà existant ou si l'on souhaite faire des essais de connexions provisoires, on peut être amené si l'urgence de la situation l'oblige à frabriquer son propre câble réseau RJ45 croisé.

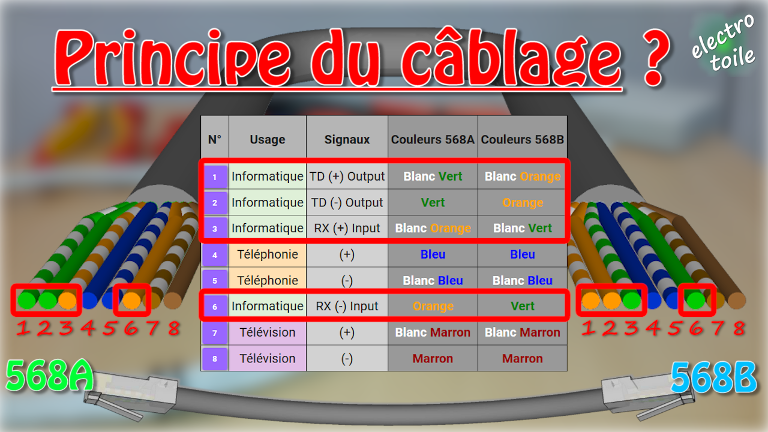

Rappel théorique

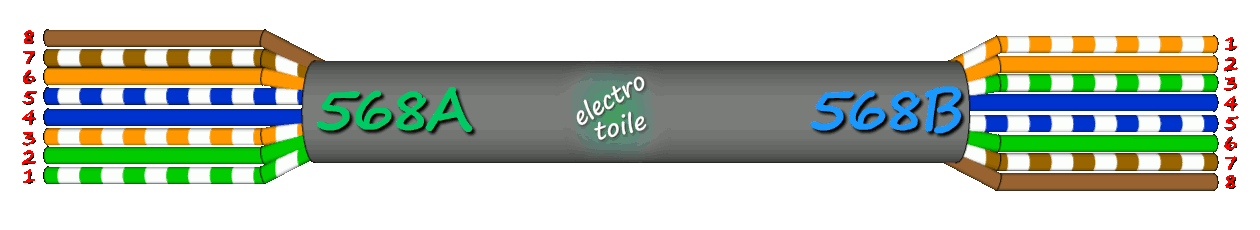

Pour la fabrication d'un cordon croisé il faut obligatoirement inverser les deux conventions à chaque extrémités du cordon :

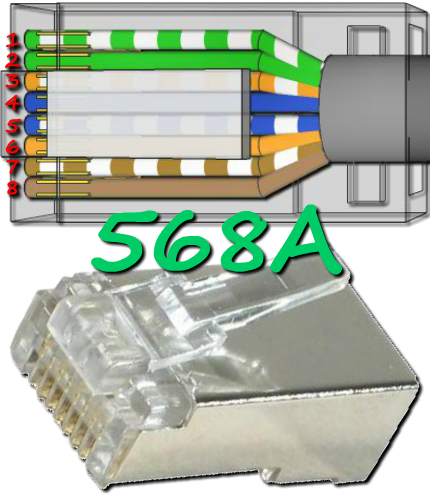

      • Première extrémité convention EIA/TIA 568A (USA)
      • Deuxième extrémité convention EIA/TIA 568B (Europe)

Couleurs 568A Paire 568A Fiches RJ45 568A
Couleurs 568B Paire 568B Fiches RJ45 568B
Blanc Vert 2

Blanc Orange 3

Vert 2 Orange 3
Blanc Orange 3 Blanc Vert 2
Bleu 1 Bleu 1
Blanc Bleu 1 Blanc Bleu 1
Orange 3 Vert 2
Blanc Marron 4 Blanc Marron 4
Marron 4 Marron 4

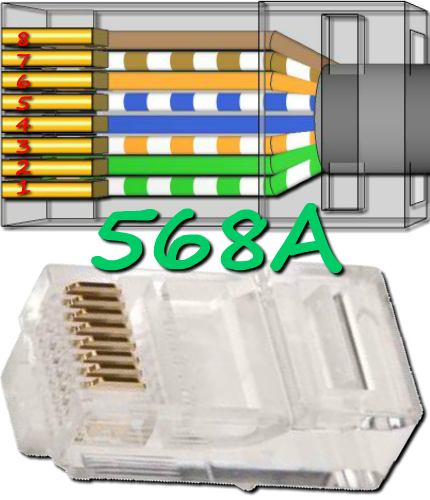

Cordon réseau RJ45 vue côté contacts électriques dorées (languette en dessous)
Cordon réseau RJ45 vue du côté languette

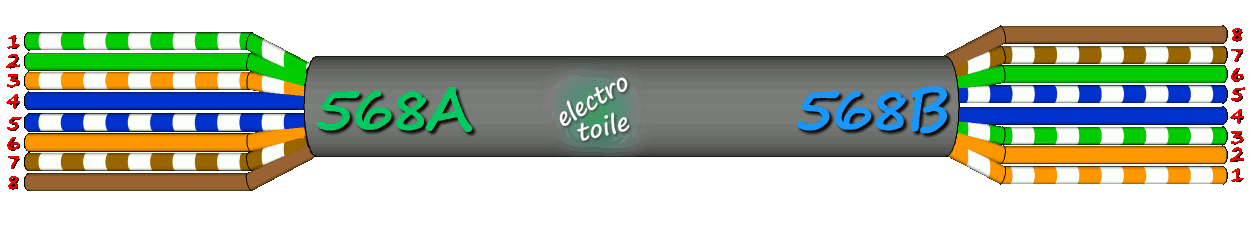

Pour réaliser un câble réseau croisé il est donc nécessaire d'inverser la convention de câblage pour chacune des fiches RJ45 afin d'inverser les 2 paires nécessaire à la communication de poste à poste.
Seules les paires vertes et oranges sont à câbler différemment. Les paires bleues et marrons conservent un câblage identique.

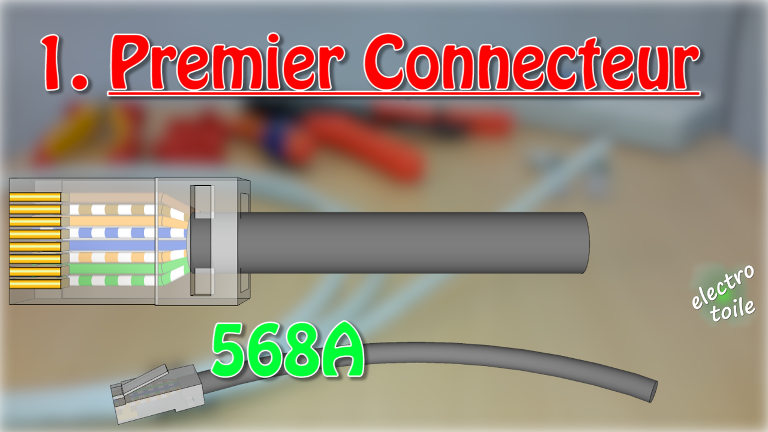

Dans le tutoriel ci-dessous je commence par câbler la première fiche RJ45 avec la convention 568A et la seconde fiche RJ45 est câblée en 568B.


embout mâle RJ45 2. Câbler monter et sertir les fiches RJ45 :

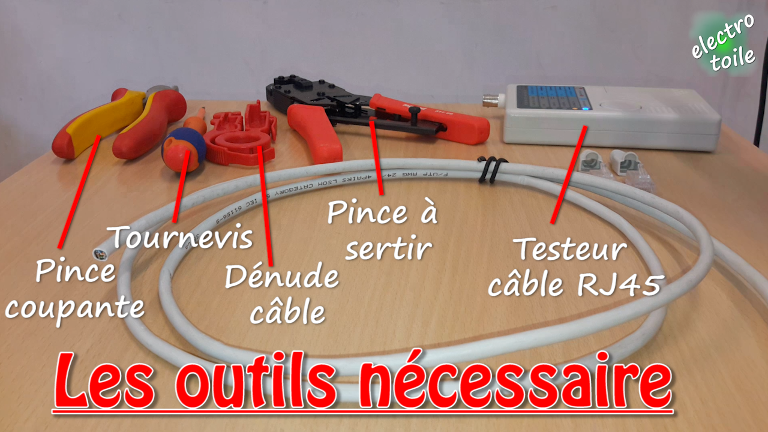

Les Outils et le matériel nécessaire :

  • Pince coupante.
  • Dénudeur de câble 4 paires.
  • Pince à sertir pour fiche RJ45.
  • Tournevis plat.
  • Testeur pour câble réseau avec connecteur RJ45.
  • Manchon pour fiche RJ45 (x2).
  • Fiche RJ45 mâle (x2).

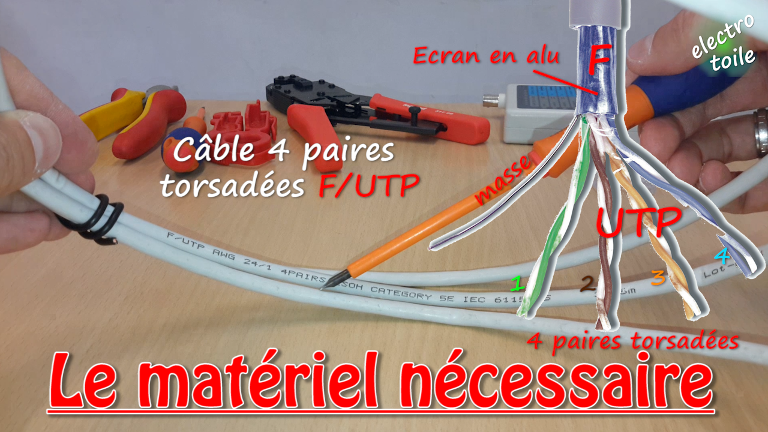

  • Câble réseau souple 4 paires torsadées.
outillage pour monter, sertir et tester un un câble réseau croisé le matériel pour monter, sertir et tester un un câble réseau croisé

Les étapes pour réaliser un câble réseau croisé :

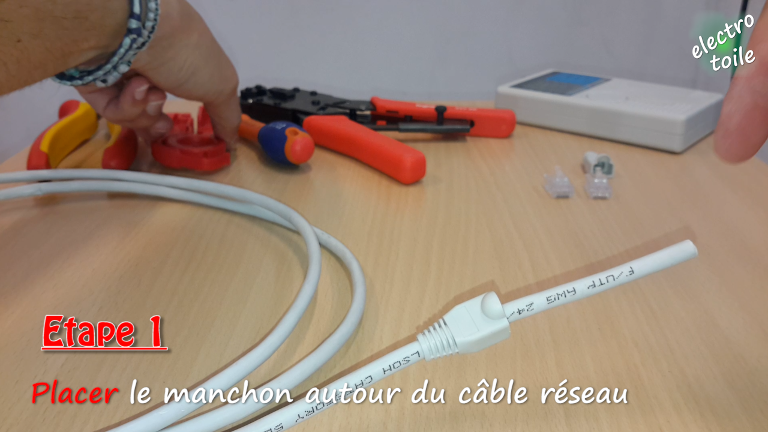

  • Passer le manchon autour du câble réseau (attention à ne pas oublier cette étape après il sera trop tard).

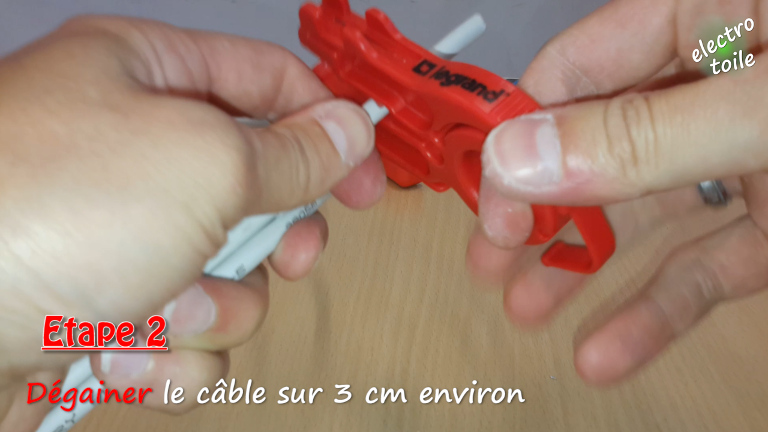

  • Avec un dénudeur de câble 4 paires torsadées, dégainer le câble réseau sur environ 3 centimètres.


  • Enlever la gaine isolante, la feuillard d'aluminium et le film plastique.

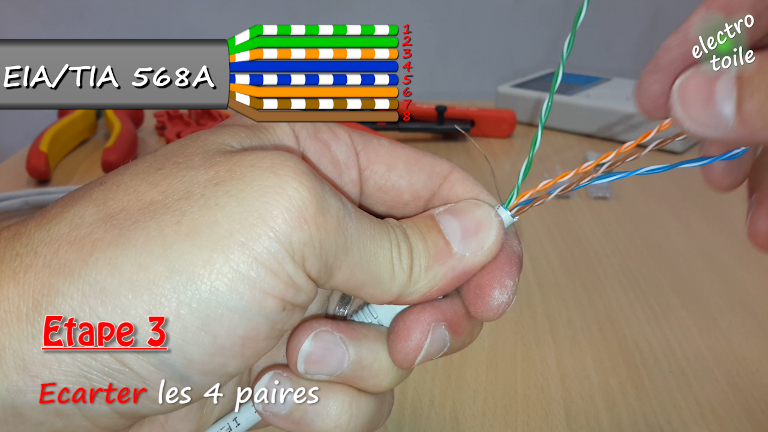

  • Ecarter les paires.

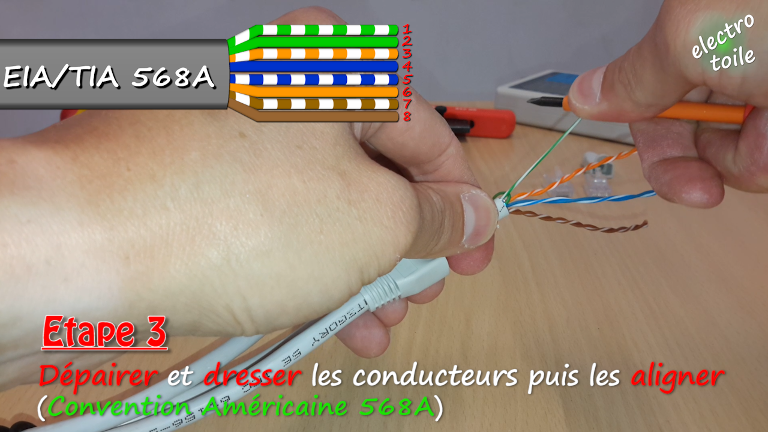

  • Avec un tournevis Dépairer puis dresser les conducteurs.

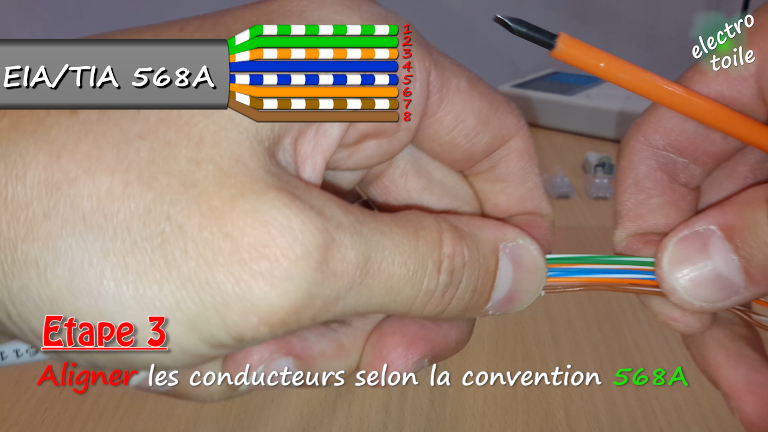

  • Aligner les conducteurs en respectant la convention Américaine 568A.

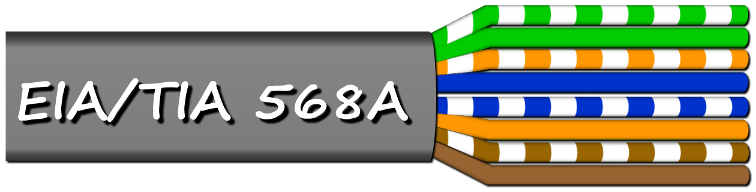

Placer les couleurs des conduteurs dans l'ordre de la convention 568A

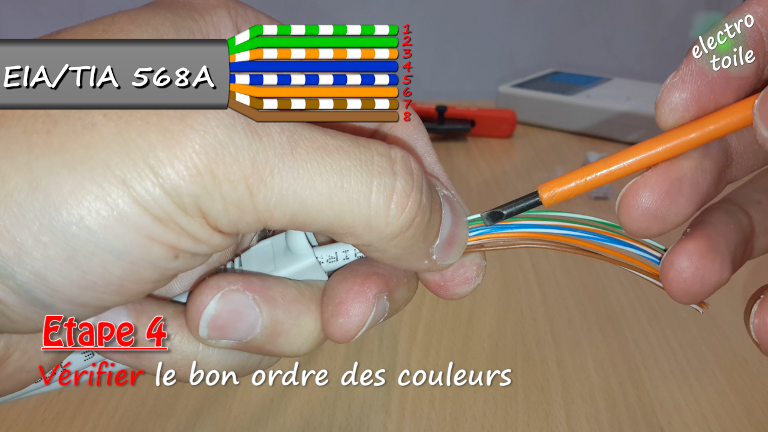

  • Vérifier qu'il n'y ait pas d'erreur et qu'aucun croisement ne soit présent.

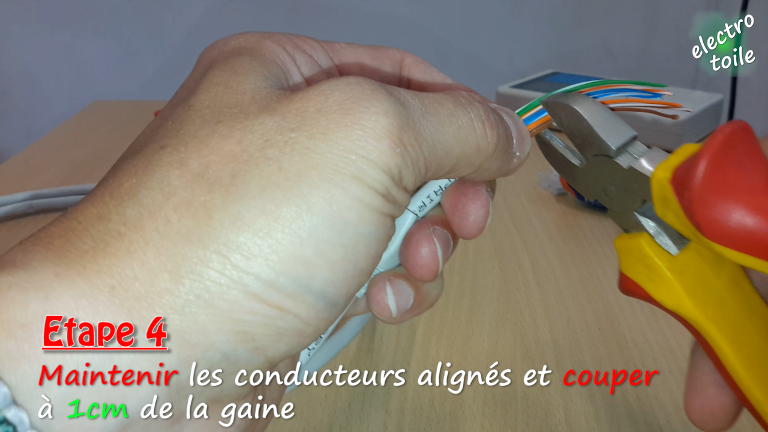

  • Avec la pince coupante, couper les conducteurs à 1cm de la gaine. Maintenir les conducteurs entre le pouce et l'index pour empêcher tout croisement ou inversion de couleurs.

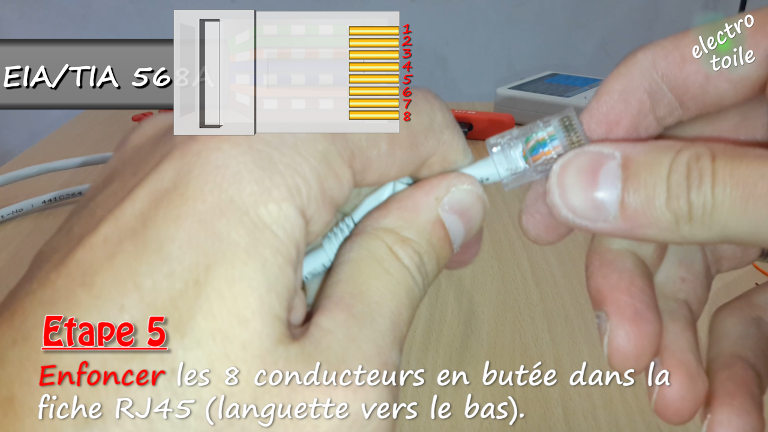

  • Positionner les 8 conducteurs en butées dans la fiche RJ45 en s'assurant qu'il n'y ait pas de croisement.

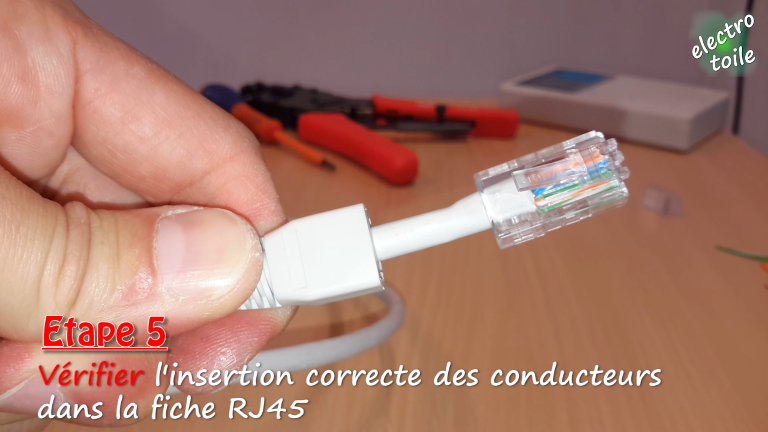

  • Vérifier que les conducteurs arrivent bien en butée dans le connecteur RJ45 et qu'il n'y ait toujours pas de croisement.

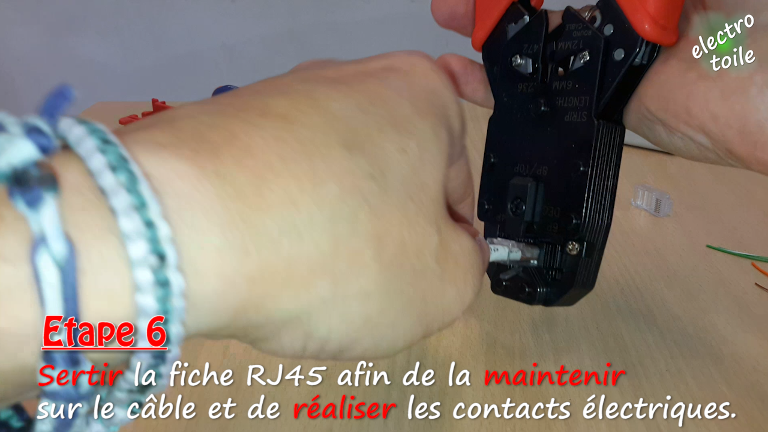

  • Avec la Pince à sertir, sertir la fiche RJ45 ceci permet de maintenir le connecteur sur le câble et de réaliser les contacts électriques nécessaire à la communication.

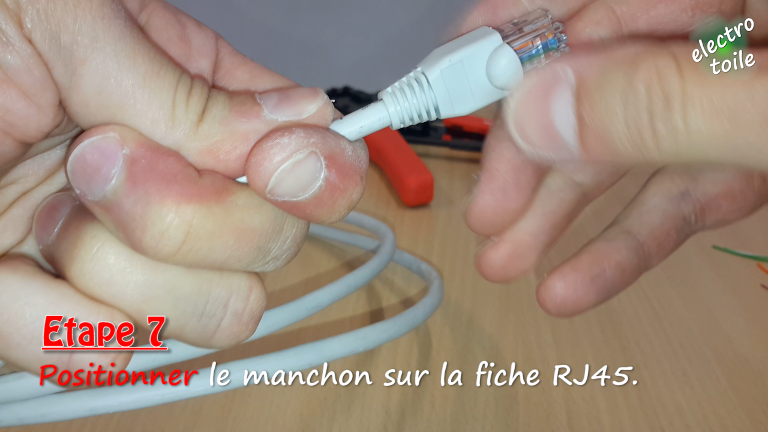

  • Positionner le manchon sur le connecteur RJ45 pour assurant la finition esthétique et l'identification.



  • Passer le manchon autour du câble réseau (attention à ne pas oublier cette étape après il sera trop tard).

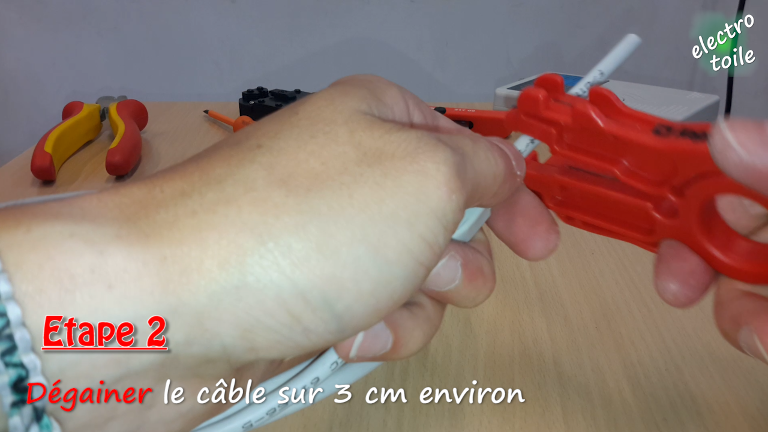

  • Avec un dénudeur de câble 4 paires torsadées, dégainer le câble réseau sur environ 3 centimètres.

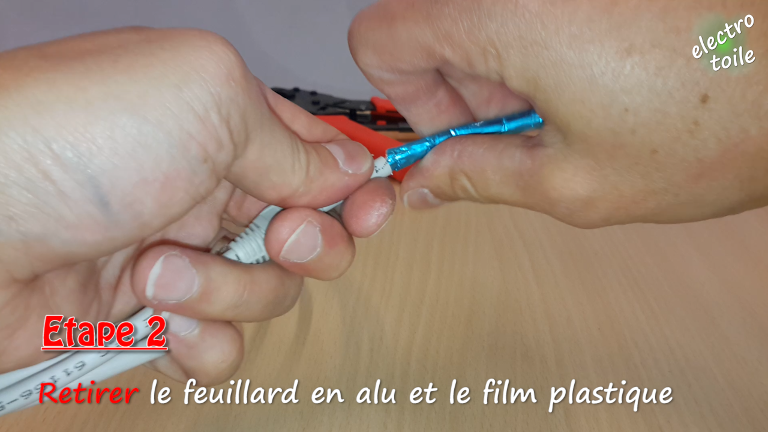

  • Enlever la gaine isolante, la feuillard d'aluminium et le film plastique.

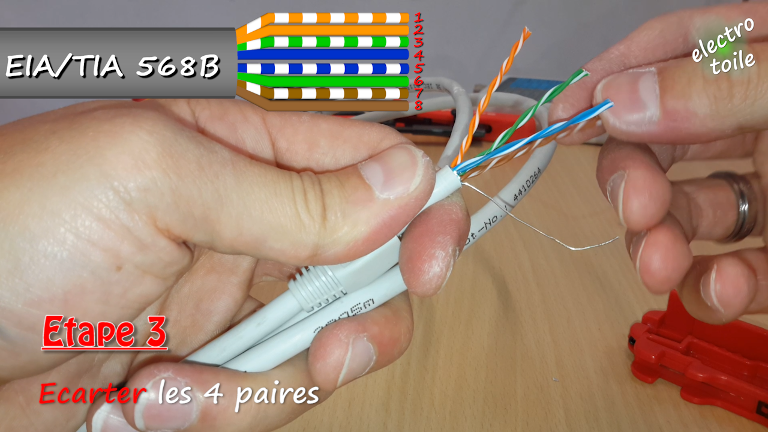

  • Ecarter les paires.

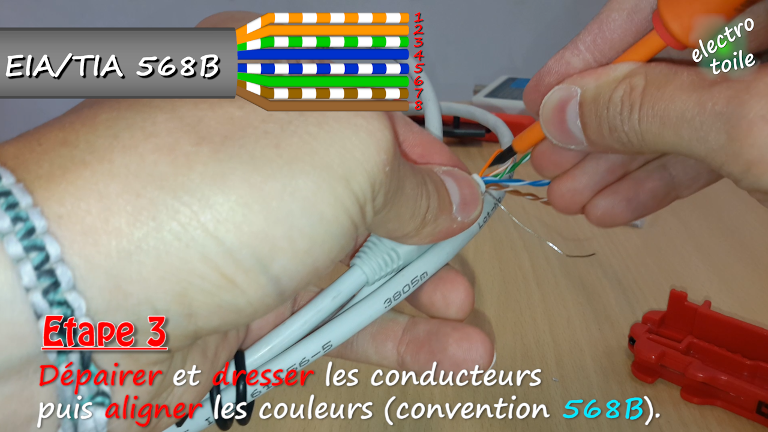

  • Avec un tournevis Dépairer puis dresser les conducteurs.

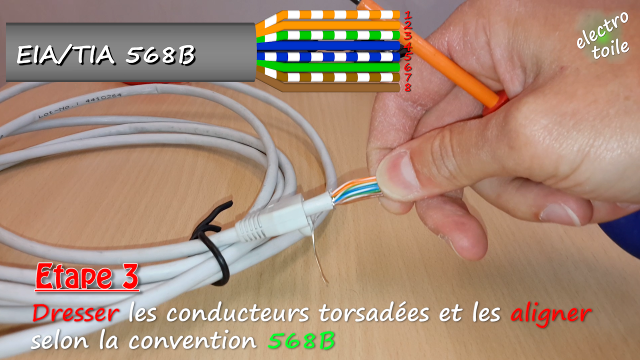

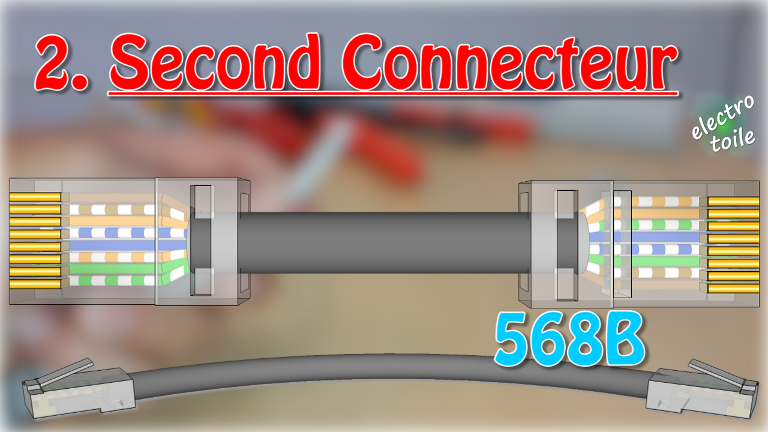

  • Aligner les conducteurs en respectant la convention Européenne 568B.

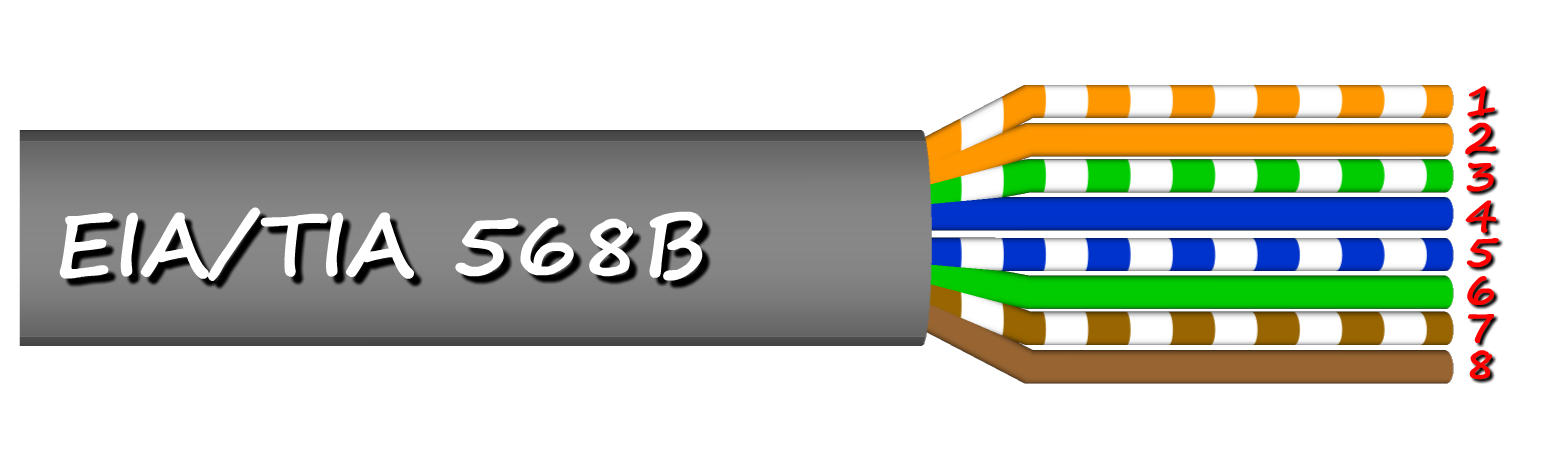

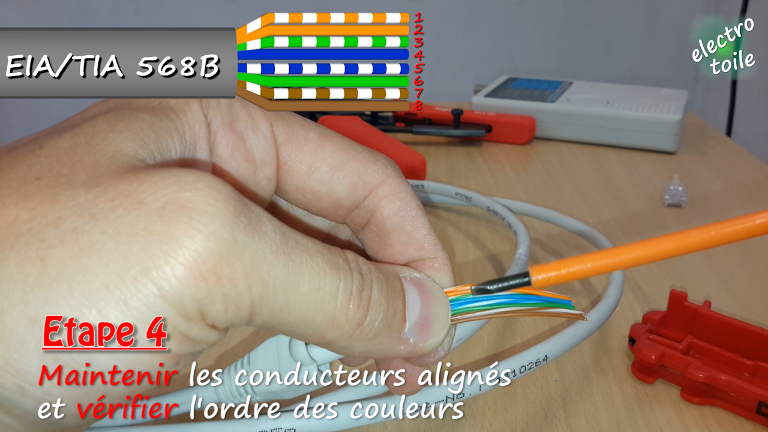

Placer les couleurs des conduteurs dans l'ordre de la convention 568B

  • Vérifier qu'il n'y ait pas d'erreur et qu'aucun croisement ne soit présent.

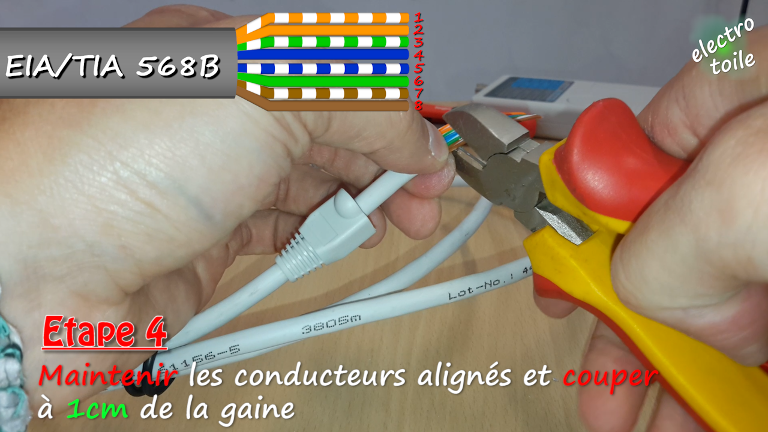

  • Avec la pince coupante, couper les conducteurs à 1cm de la gaine. Maintenir les conducteurs entre le pouce et l'index pour empêcher tout croisement ou inversion de couleurs.

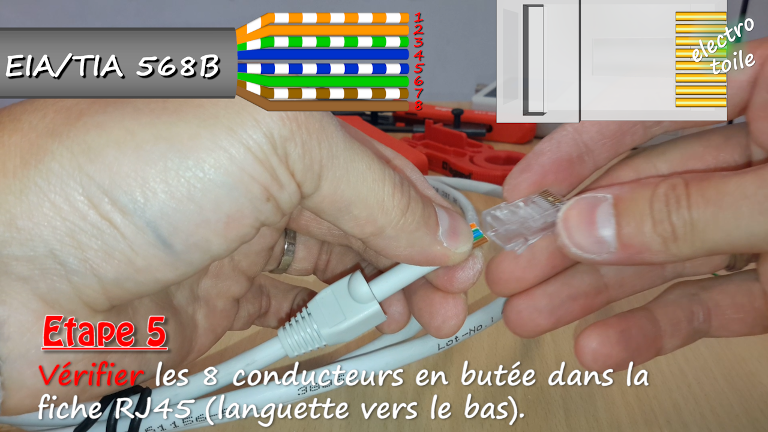

  • Positionner les 8 conducteurs en butées dans la fiche RJ45 en s'assurant qu'il n'y ait pas de croisement.

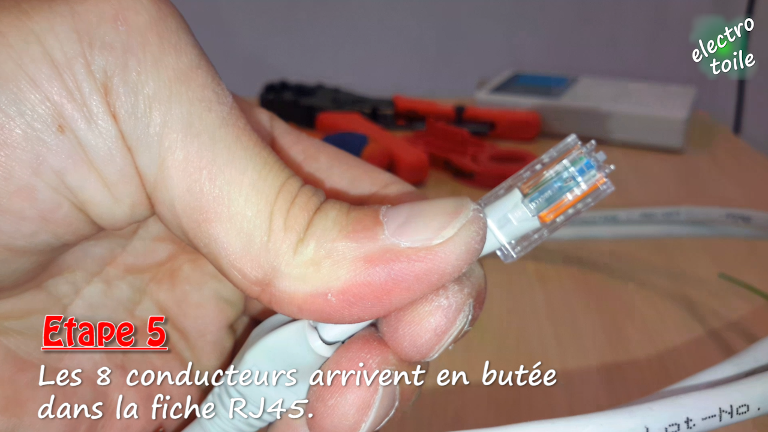

  • Vérifier que les conducteurs arrivent bien en butée dans le connecteur RJ45 et qu'il n'y ait toujours pas de croisement.

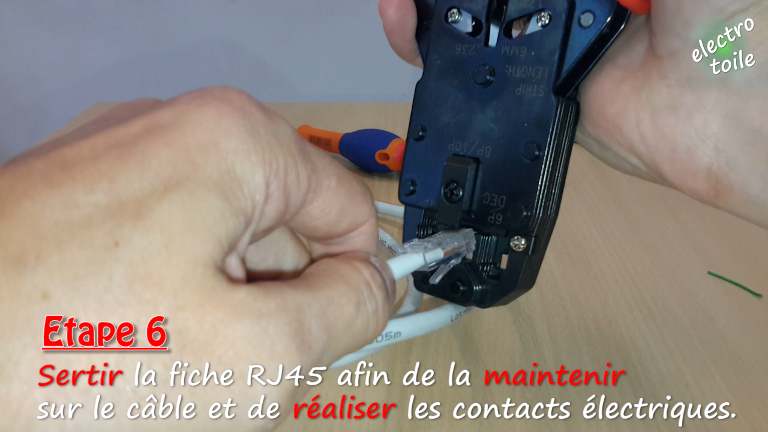

  • Avec la Pince à sertir, sertir la fiche RJ45 ceci permet de maintenir le connecteur sur le câble et de réaliser les contacts électriques nécessaire à la communication.

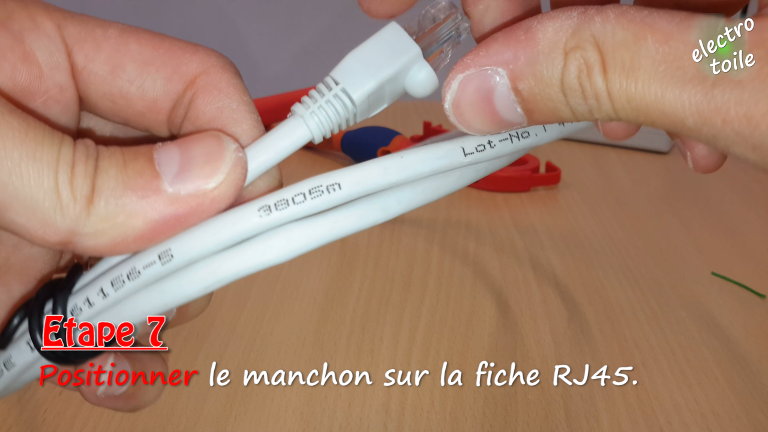

  • Positionner le manchon sur le connecteur RJ45 pour assurant la finition esthétique et l'identification.


embout mâle RJ45 3. Vérifier le fonctionnement du câble RJ45 croisé :

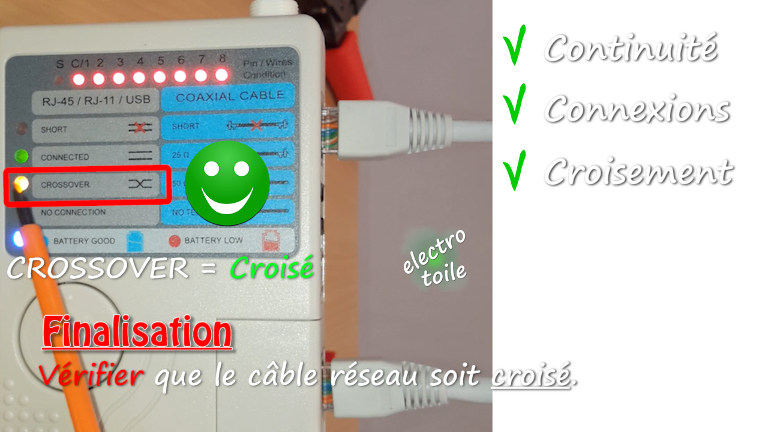

La validation du câble permet de s'assurer du bon fonctionnement du cordon réseau RJ45 croisé et de vérifier qu'il est bien croisé.

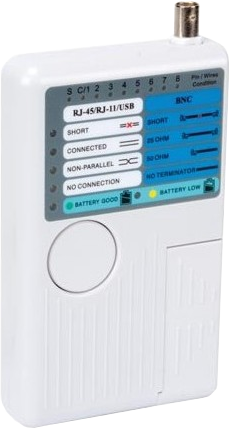

Pour cela il faut utiliser un appareil de mesure : le testeur de câble réseau RJ45.

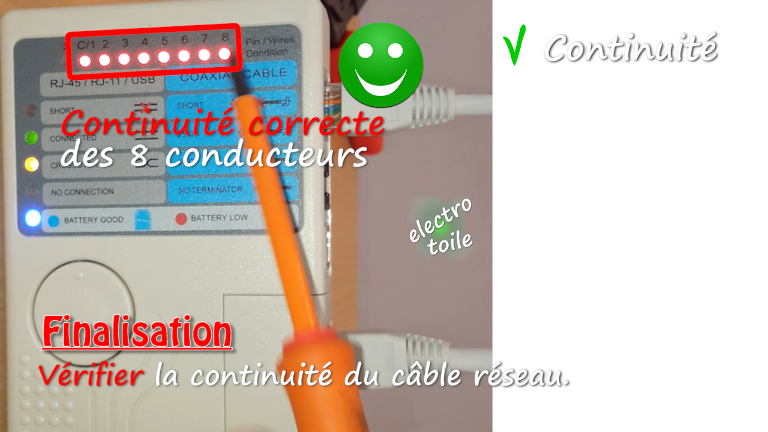

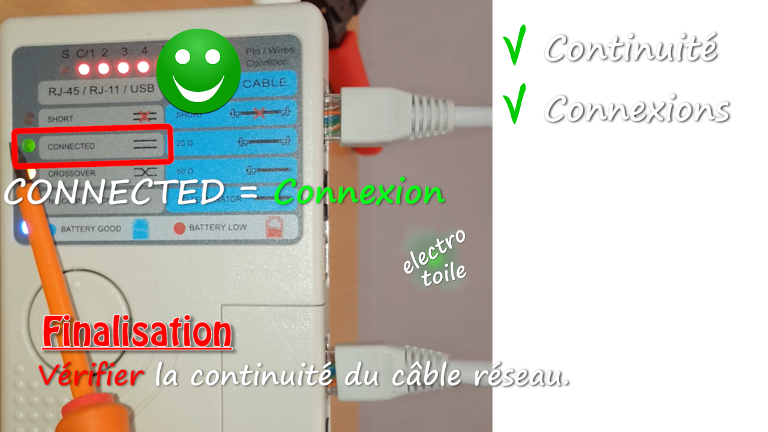

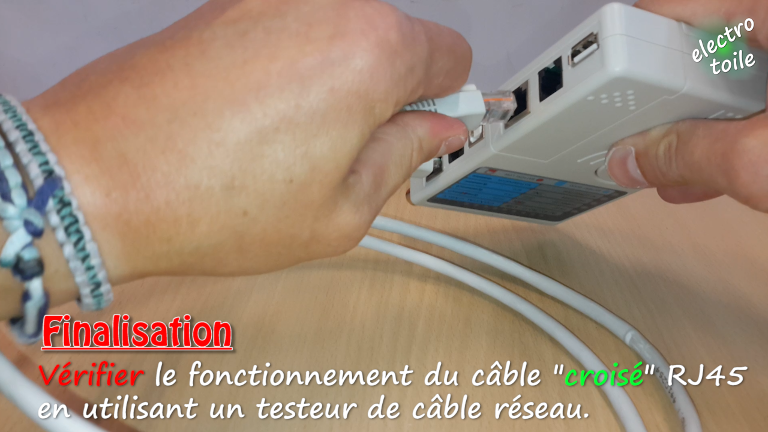

  • Relier chaque extrémité du cordon réseau croisé sur le testeur de câble réseau.

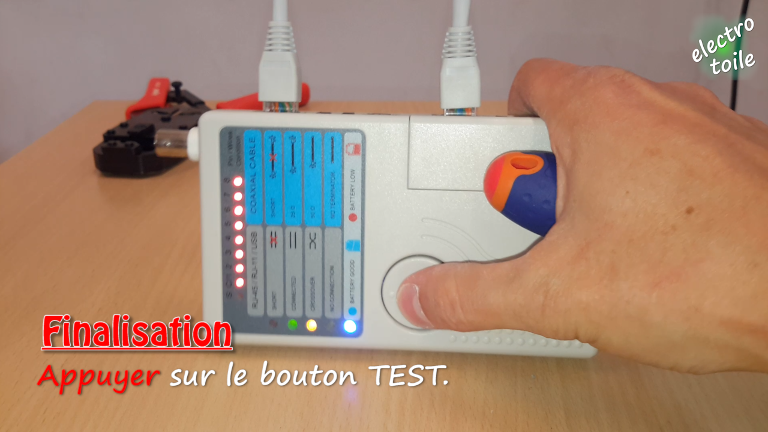

  • Appuyer sur le bouton Test du testeur de câble réseau.


  • Les mesures précédentes permettent d'attester que le cordon RJ45 est fonctionnel et de type croisé.



cordon croisé - fiche RJ45 - ethernet - câble croisé - tester cable - manchon - testeur câble réseau - EIA/TIA 568 B - paires torsadées
