Installation domotique moins chère avec les modules Sonoff Zigbee

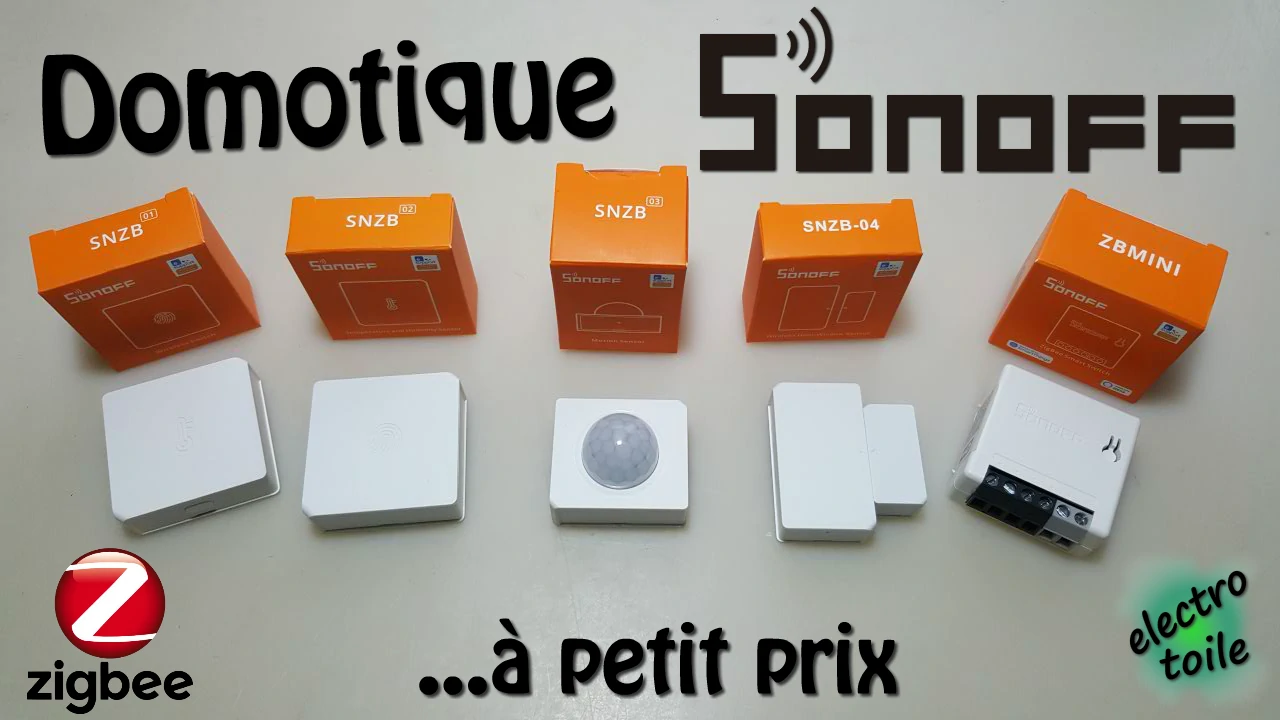

réaliser une installation domotique pas chère avec des périphériques Sonoff utilisant le protocole radio Zigbee

Une installation domotique offre de nombreux avantages, mais présente un inconvénient, c'est le coût de sa mise en oeuvre à cause du prix des modules communicants. Mais des solutions existent pour économiser sur le prix de sa smart home. Découvrez dans cet article l'utilisation de périphériques simples et par chers, de marque Sonoff, communicants sur le protocole radio Zigbee.

• Découverte des modules Sonoff
• Avantages des modules Sonoff en Zigbee
• Exemples de scenarios domotique
• Activité de découverte en BAC PRO MELEC ou SN

Découverte des modules Sonoff Zibeee :

Cette gamme de micromodules Sonoff communiquent sur le protocole radio Zigbee 3.0 IEEE 802.15.4 dont les fréquences utilisées sont 868 MHz (Europe) ou 2,4 GHz (partout). Chaque module propose une fonctionnalité particulière à intégrer dans la maison intelligente afin de faciliter la vie des habitants ou pour réaliser des économies d'énergie.

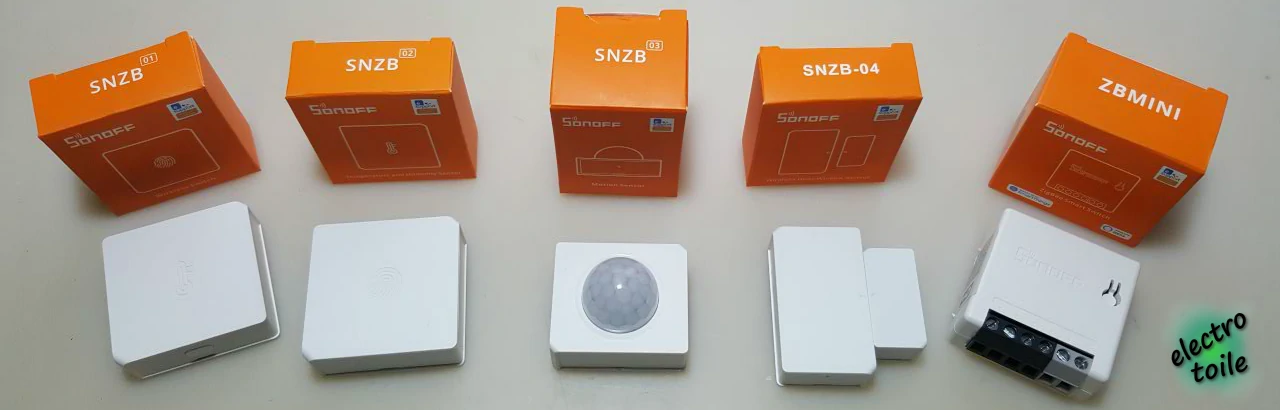

périphériques Sonoff avec le protocole radio Zigbee 3.0

La modules sont proposés à des tarifs très abordables, car il n'excède pas les 20€, alors que des modules équivalents de marques concurrentes approches les 50€.

Pour débuter, il est intéressant d'opter pour des fonctions élémentaires telles que la commande de l'éclairage, le chauffage, ou les volets roulant.

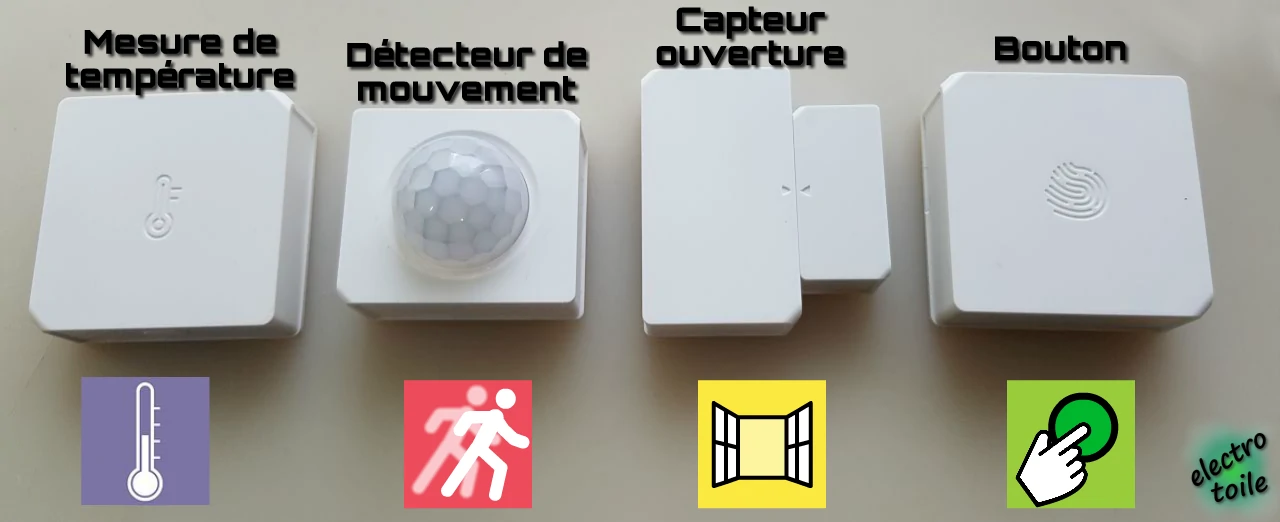

module de détection ou capteur sonoff pour la domotique — Les modules de détection ou les capteurs permettent d'intéragir avec votre installation domotique

Mais pour gérer automatiquement ces fonctionnements, il est nécessaire que la centrale domotique connaisse certaines informations telles que la présence, la température, l'état des ouvrants (porte ou fenêtre) afin d'agir sur les actionneurs (lumière, moteur du volet ou le radiateur).

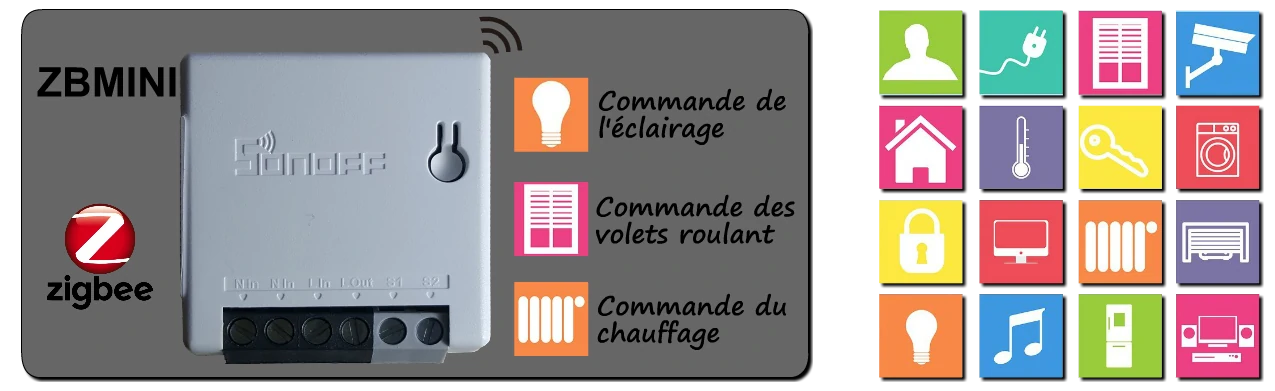

le module domotique ZBmini de Sonoff permet de commander à distance l'éclairage, le chauffage ou les volets roulant — Le module radio ZBMINI permet la commande à distance de l'éclairage, le chauffage ou les volets roulant

Micromodule interrupteur intelligent (ZBMINI):

Le micromodule Zigbee Smart Switch est un interrupteur communicant à raccorder entre une commande filaire (interrupteur ou bouton poussoir) et un récepteur (éclairage, volet roulant, chauffage de faible puissance).

En effet, ce module permet de couper une intensité maximale de 10A soit une puissance au maximum de 2400W pour une charge purement résistive (radiateur électrique).

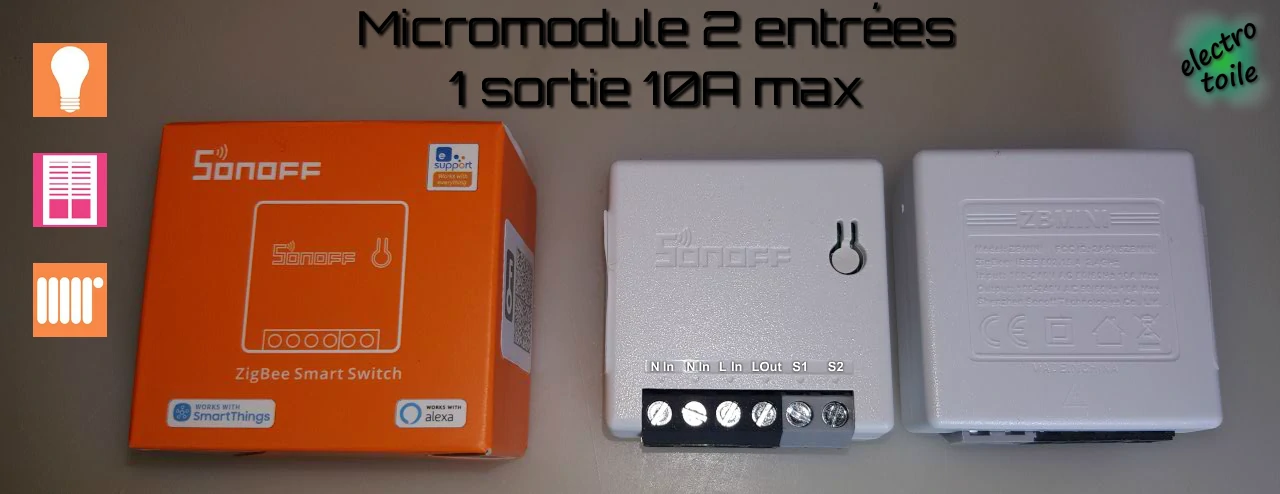

Interrupteur intelligent Zigbee Sonoff — Micromodule à câbler communicant en Zigbee 3.0

Le micromodule ZBMINI fonctionne sous une tension de 100 à 240V et sous une fréquence de 50Hz à 60Hz, il s'adaptera donc parfaitement au réseau électrique français.

Son petit boîtier s'intégrera facile dans une boîte d'encastrement de profondeur 50mm, en fonction des interrupteurs une boîte de 40 mm pourrait être juste. Pour plus d'aisance, le module pourra être installé dans une boîte de dérivation, car pour son alimentation il est nécessaire de lui raccorder la Phase et le Neutre. Les dimensions du ZBMINI sont 42,6 x 42,6 x 20 mm.

Interrupteur sans fil (SNZB-01):

Le modèle Wireless Switch Zigbee est un interrupteur transportable sans fil permettant d'activer n'importe équipement de la maison relié à un micromodule intégré dans votre domotique.

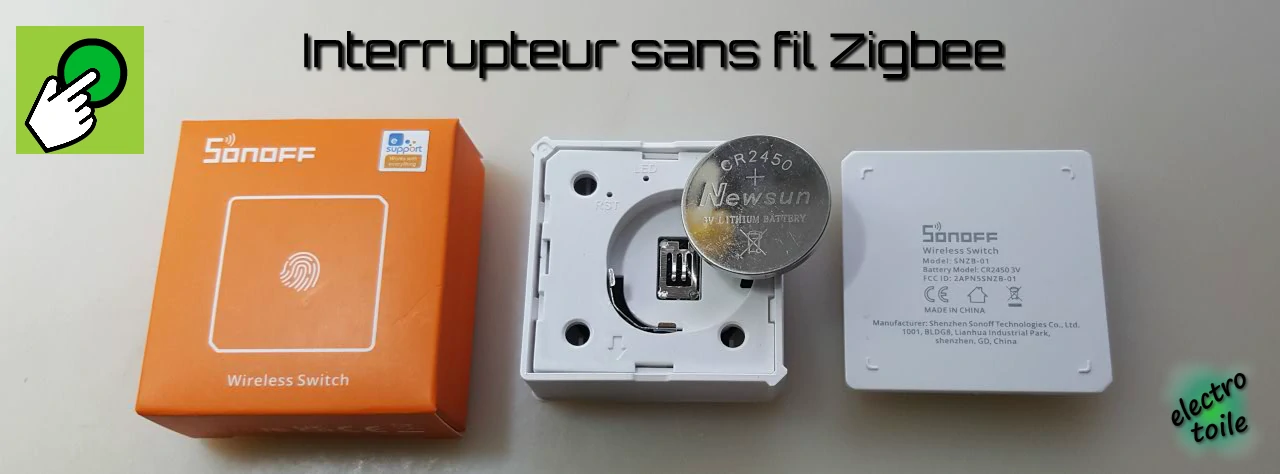

Interrupteur sans fil Zigbee SNZB-01 Sonoff — Interrupteur sans fil SNZB-01 Sonoff

Le micromodule ZNZB-01 est alimenté par une pile CR 2450 de 3V. Il présente un faible enconbrement avec ses dimensions de Il présente un faible encombre avec ses dimensions de 43 x 43 x 14 mm. Le bouton fonctionne sur une plage de température allant de -10°C à +40°C.

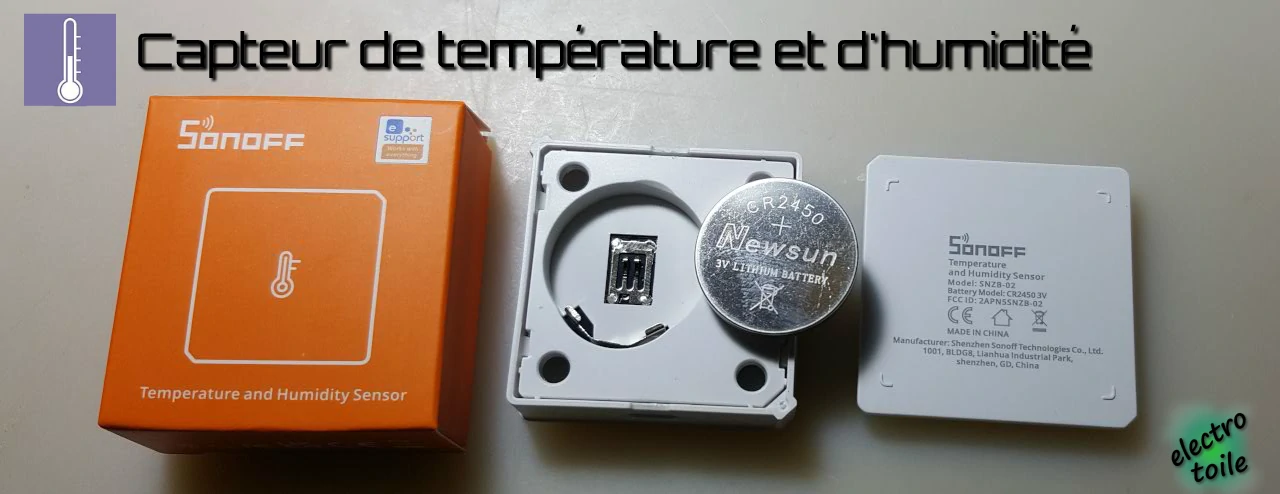

Capteur de température et d'humidité (SNZB-02):

Le micromodule ZNZB-02 Zigbee est un capteur de température et d'humidité alimenté par une pile CR 2450 de 3V.

Il fonctionne sur une plage de température allant de -10°C à +40°C. Il présente un faible encombre avec ses dimensions de 43 x 43 x 14 mm.

Détecteur de mouvement (SNZB-03):

Le modèle Motion Sensor Zigbee est un détecteur de mouvement sans fil permettant d'activer n'importe équipement de la maison dès la détection d'un mouvement (éclairage, alarme, etc.). La portée de détection est d'environ 6 mètres avec un angle de détection de 110°.

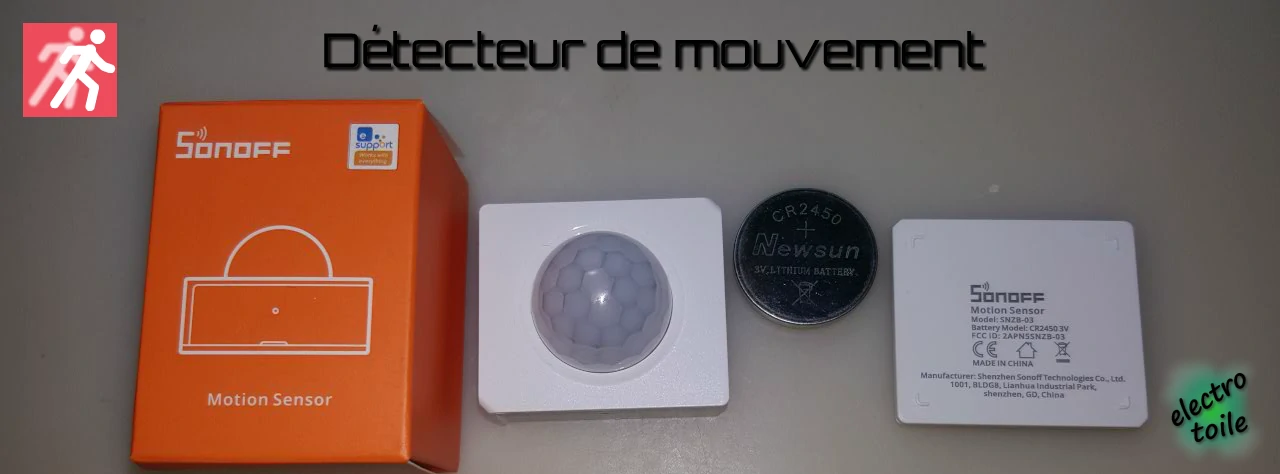

Détecteur de mouvement Zigbee SNZB-03 Sonoff — Détecteur de mouvement SNZB-03 Sonoff

Le micromodule ZNZB-03 est également alimenté par une pile CR 2450 de 3V. Il est très discret et pas très peu de place : dimensions 43 x 43 x 14 mm. Le détecteur fonctionne lui aussi sur une gamme de température allant de -10°C à +40°C.

Détecteur d'ouverture de porte ou fenêtre (SNZB-04):

Le modèle Wireless Door/Windows Sensor Zigbee est un détecteur sans fil d'ouverture ou de fermeture d'une porte et fenêtre. Ce modèle est intéressant dans les scénarios d'alarme pour détecter l'ouverture des portes et des fenêtres ou alors dans la gestion du chauffage afin d'éteindre les radiateurs lorsqu'une fenêtre est ouverte.

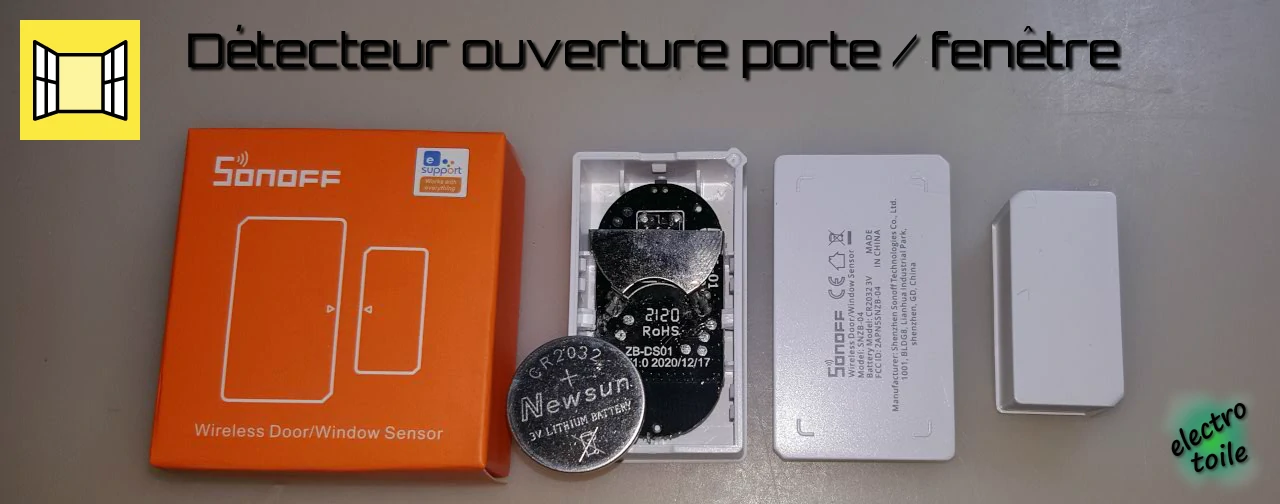

Détecteur d'ouverture de porte et de fenêtre SNZB-04 Sonoff — Détecteur d'ouverture de porte ou fenêtre SNZB-04 Sonoff

Le micromodule ZNZB-04 est quant à lui alimenté par une pile CR 2032 de 3V. Il est composé d'un module de transmission de dimension 47 x 27 x 13,5 mm et d'un aimant à placé sur l'ouvran de dimension 32 x 15,6 x 13mm. Le module comunicant pourra fonctionner sur des températures allant de -10°C à +40°C.

Avantages des modules Sonoff en Zigbee :

Le protocole radio Zigbee présentent les avantages suivants :

Micromodules compacts et discrets.
Consommation des modules à pile plus faible que ceux communicant en WiFi ou ZWave.
Fonctionne sur un réseau maillé permettant d'étendre la portée de communication comparé au WiFi.
L'ajout à la box domotique est simple.
Il est possible d'ajouter un nombre élevé de modules dans le réseau de maillé, plus que le Zwave.
Communication bidirectionnelle, permettant d'avoir un retour sur l'état des modules, comme le Z-Wave.
Les modules Zigbee ne sont pas chers entre 10€ et 20€.

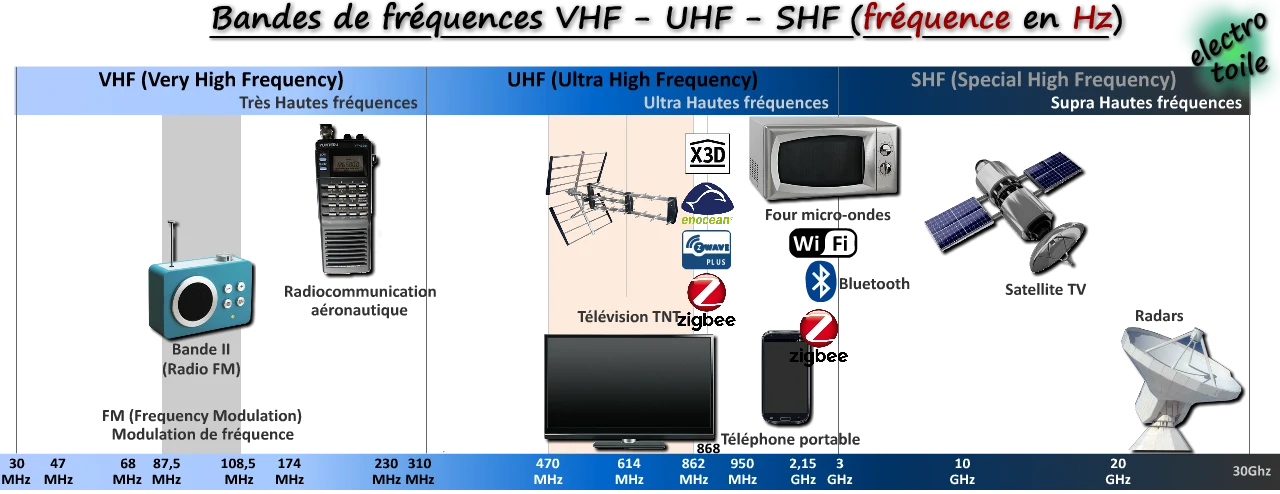

les fréquences radio utilisées dans les installation domotique — Fréquences radios utilisées en domotique (Zwave | Enocean | Zigbee | WiFi)

Exemples de scenarios domotique :

Eclairage par détection de mouvement :

En couplant le micromodule Zigbee (Smart Switch ZBMINI) au détecteur de mouvement (Motion Sensor SNZB-03), il est possible de réaliser un éclairage automatique s'allumant lors d'une détection de mouvement (couloir la nuit, éclairage WC, entrée, etc.)

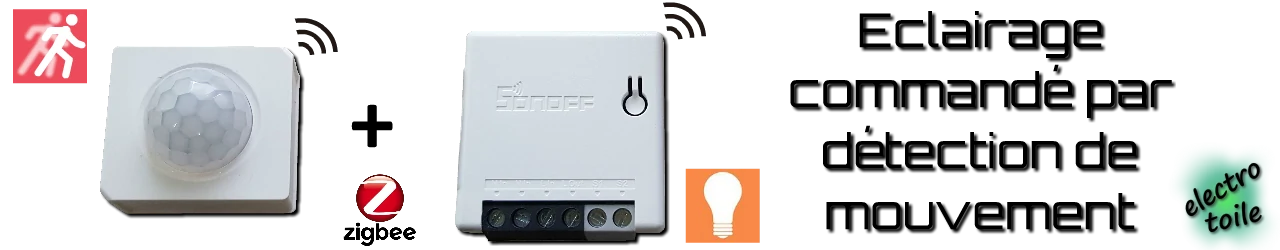

l'éclairage est commandé lors de la détection d'un mouvement — Le détecteur de mouvement commande le micromodule qui alimente ou non la lampe

Le schéma électrique ci-dessous vous donne un exemple afin de commander une lampe via le module ZBMINI sans utiliser d'interrupteur. En ajoutant le détecteur de mouvement, il est ainsi possible d'allumer la lampe dès qu'un mouvement est détecté.

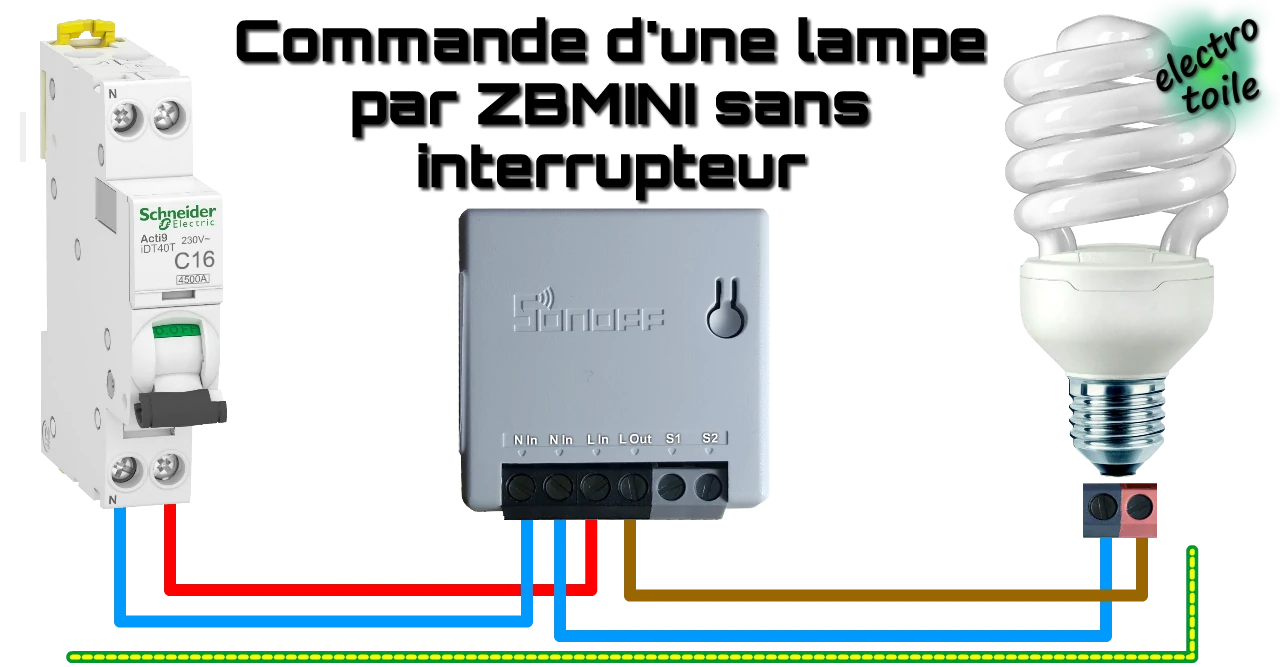

schéma câblage de la commande d'une lampe avec micromodule ZBMINI sans interrupteur — Schéma de raccordement pour la commande d'une lampe avec le micromodule ZBMINI sans interrupteur

Faire un va-et-vient simplement sans travaux :

En combinant l'interrupteur sans fil (SNZB01) et le micromodule 1 sortie (ZBMINI), il est possible de transformer sans travaux une commande Simple Allumage en Va-et-vient.

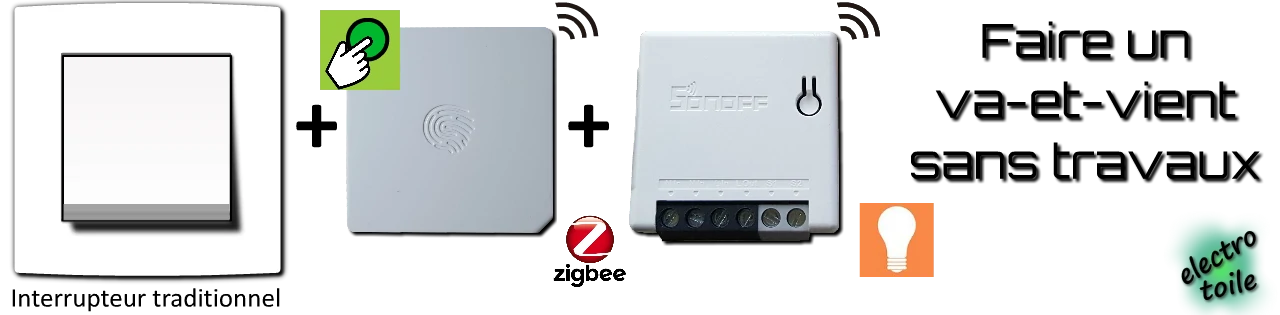

la domotique permet d'améliorer son installation et de faire facilement un va-et-vient sans gros travaux — Quel matériel faut-il pour faire un va-et-vient communicant ?

Cette solution offre l'avantage d'améliorer votre montage, on a ainsi deux commandes pour l'éclairage sans pour autant faire des travaux importants. L'intérêt supplémentaire de cette solution est que votre circuit d'éclairage est pilotable à distance et peut tout à faire être amélioré par l'ajout d'un ou plusieurs détecteur(s) de mouvement par exemple.

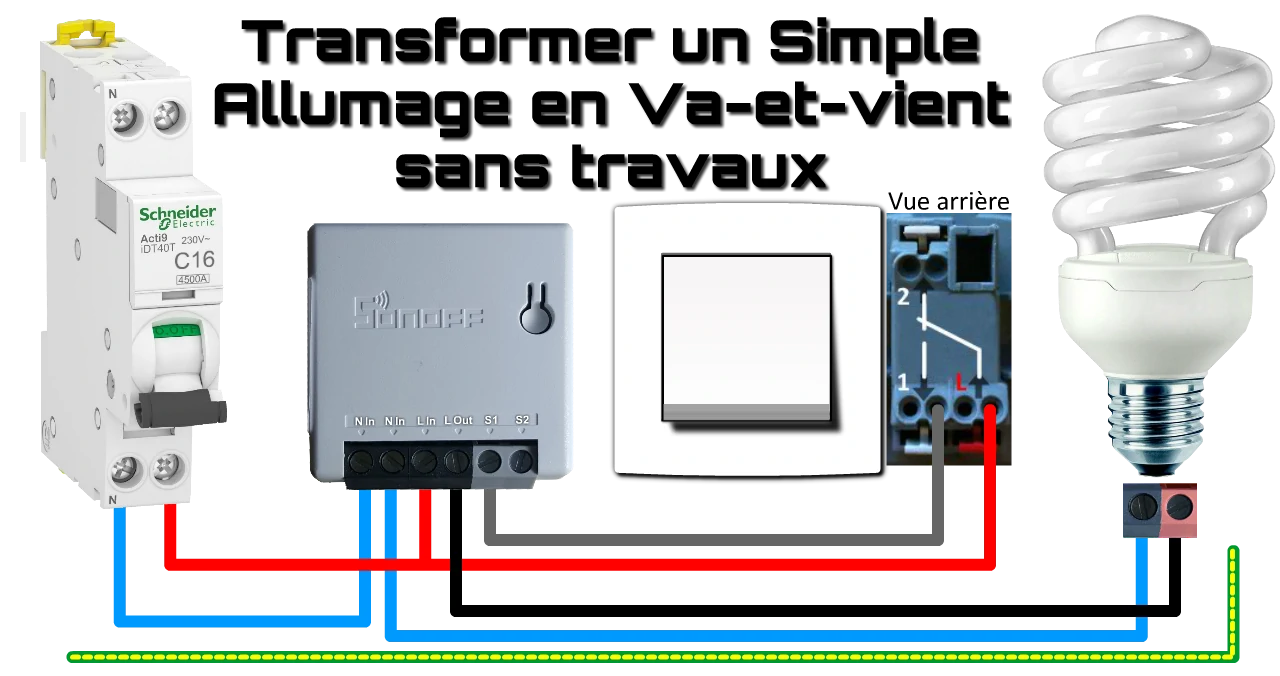

schéma de raccordement pour transformer un simple allumage en va-et-vient avec les micromodules Sonoff — Réaliser facilement un va-et-vient à partir d'un simple allumage avec les micromodules Zigbee de Sonoff

Gestion du chauffage automatique :

En couplant le micromodule (Smart Switch ZBMINI) au capteur de température (Temperature and humidity sensor SNZB-02) et au détecteur d'ouverture porte ou fenêtre (Wireless door/Windows sensor SNZB-04), il est possible d'automatiser la gestion du chauffage d'une pièce.

Cela permet de réguler la température d'une pièce en fonction des températures intérieur/extérieur et d'arrêter le chauffage lorsque la fenêtre est ouverte, afin de ne pas chauffer pour rien.

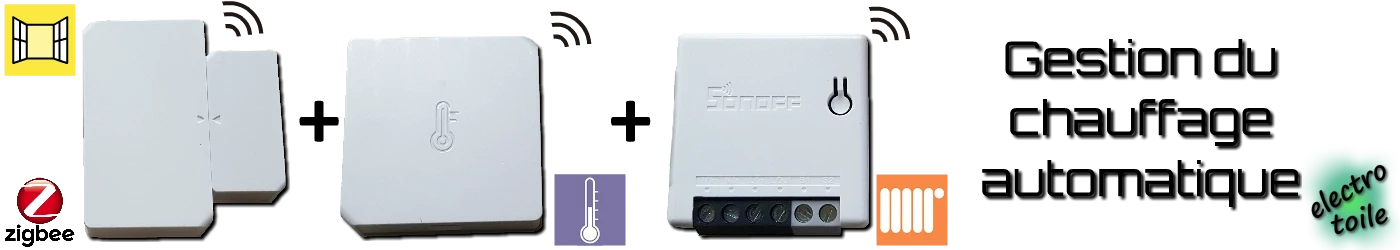

Gestion automatique du chauffage avec mesure de la température et la détection de l'ouverture de la fenêtre — Régulation de la température et arrêt du chauffage lorsque la fenêtre est ouverte

Activité de découverte en BAC PRO MELEC ou SN :

Cette activité permet d'initier les élèves de seconde BAC PRO TNE (BAC PRO MELEC ou BAC PRO SN) à la domotique, afin qu'ils découvrent du matériel communicant par ondes radio sur le protocole Zigbee.
