Comment mesure des grandeur électriques avec la pince ampèremétrique ?



comment utiliser une pince ampèremétrique pour mesurer des grandeurs électriques

La pince ampèremétrique est un appareil de mesure très utilisée par les électriciens, car elle facilite la mesure de l'intensité du courant. Mais cet appareil est également très prisée car c'est une pince multifonction capable de mesurer beaucoup de grandeurs électriques telles que la tension, la résistance, la continuité, tester les condenseteurs, les diodes, et certains appareils permettent égelement de détecter les tension sans contact (à distance) ou encore mesurer la température. Découvrez dans cet article l'utilisation de la pince ampèremétrique pour la mesure des grandeurs électriques.



  • Comment mesurer le courant avec la pince ampèremétrique ?
  • Comment mesurer la tension avec la pince ?
  • Comment mesurer la fréquence avec la pince ?
  • Comment mesurer la résistance avec la pince ?
  • Comment contrôler la continuité électrique avec la pince ?
  • Comment tester un condensateur avec la pince ?
  • Comment tester une diode avec la pince ?
  • Comment détecter la présence de tension avec la pince ?


Comment mesurer le courant avec la pince ampèremétrique ?

Le courant électrique ou l'intensité correspond au flux d'électron qui circule dans un conducteur. L'intensité du courant électrique s'exprime en Ampère (A) et se mesure avec un ampèremétre ou une pince ampèremétrique.

L'utilisation de la pince ampèremétrique pour la mesure du courant facilite grandement ce relevé. En effet, il suffit simplement d'entourer avec la pince la conducteur dont on souhaite mesurer le courant.

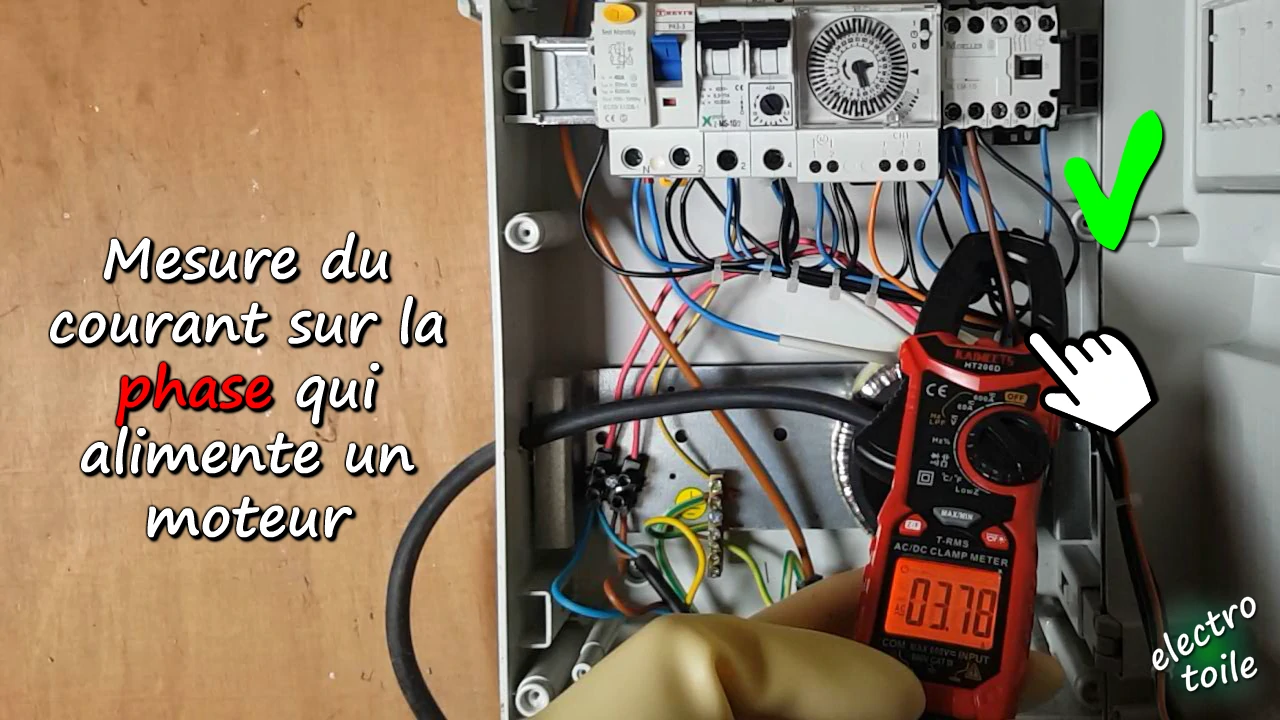

mesure à la pince du courant absorbé par le moteur d'une pompe
Mesure du courant sur la phase du moteur

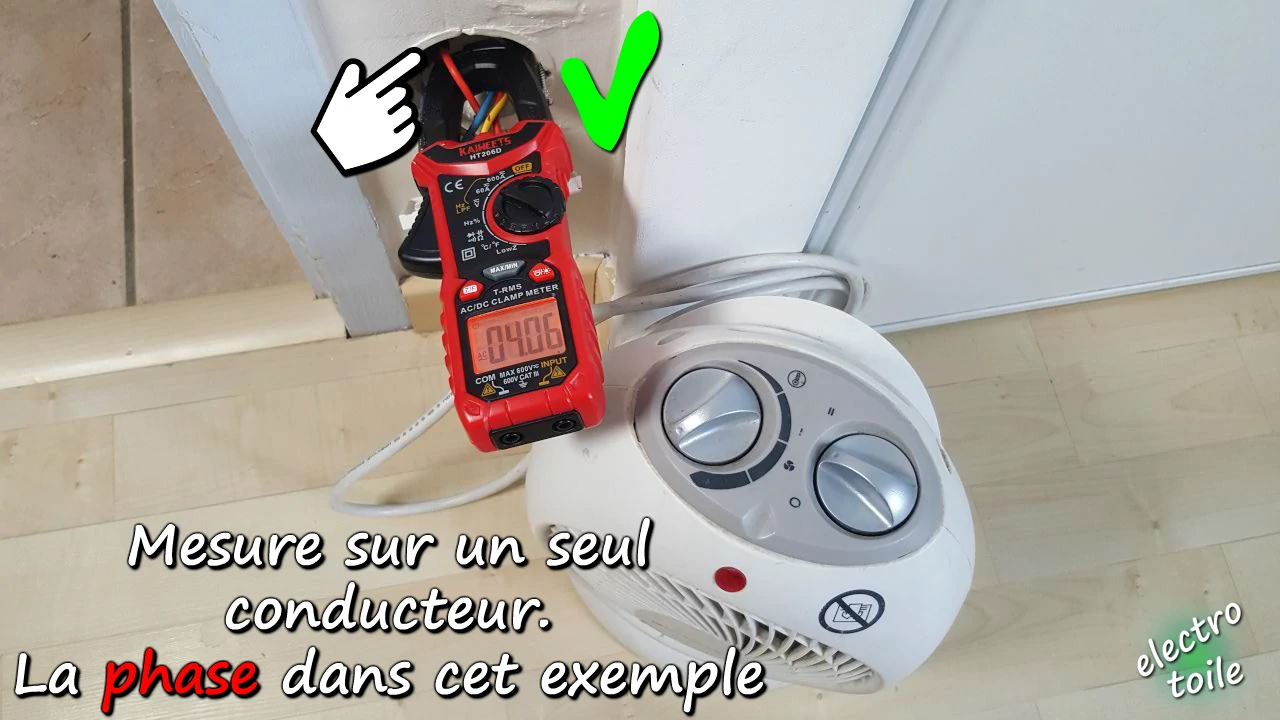

comment mesurer l'intensité du courant électrique avec la pince
Il faut entourer un seul conducteur à la fois lors de la mesure du courant

Les avantages de la pince ampèremétrique HT206D sont nombreux :

  • Il n'est pas nécessaire de couper ou d'ouvrir conducteur à mesurer.
  • Le conducteur ou le câble reste sous tension (pas de coupure)
  • Mesure plus sécurisante qu'avec un multimètre.
  • Pas de contact avec les parties actives sous tension.

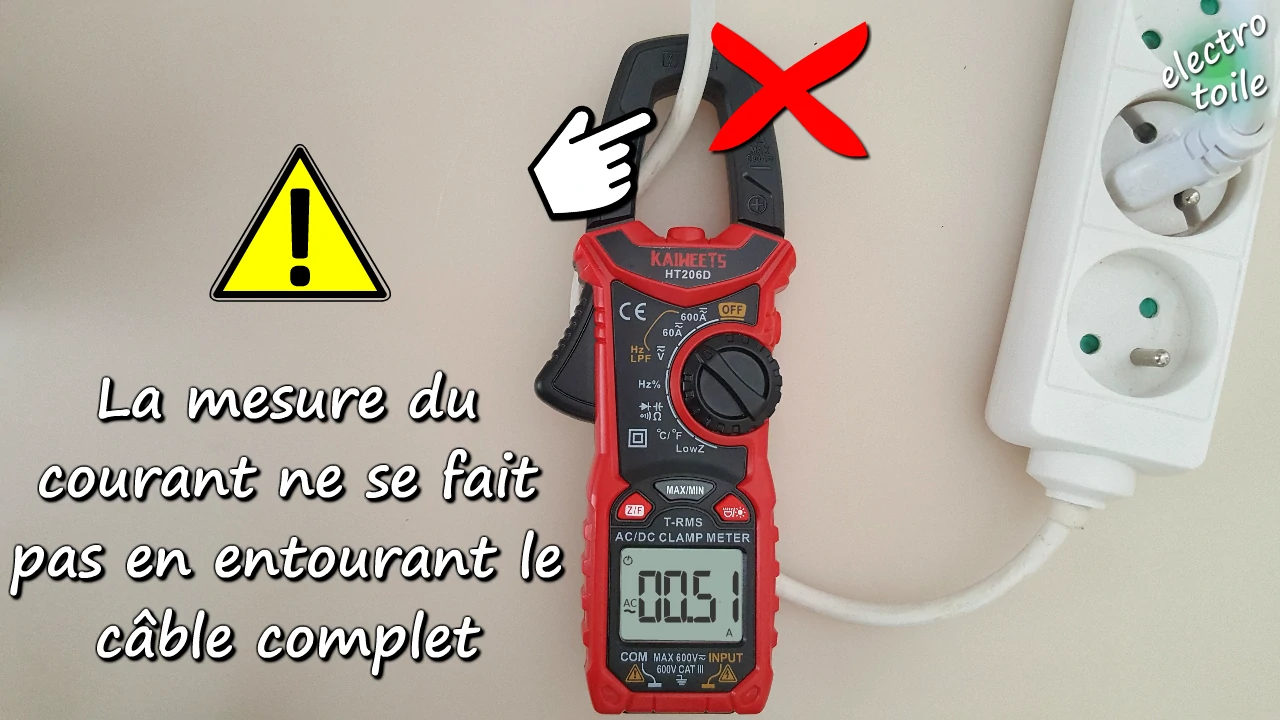

attention danger Il ne faut pas entourer un câble en entier, car plusieurs conducteurs sont alors entourés par la pince.

pour mesurer un courant avec la pince il ne faut pas entourer plusieurs conducteurs
Erreur lors de la mesure de l'intensité du courant

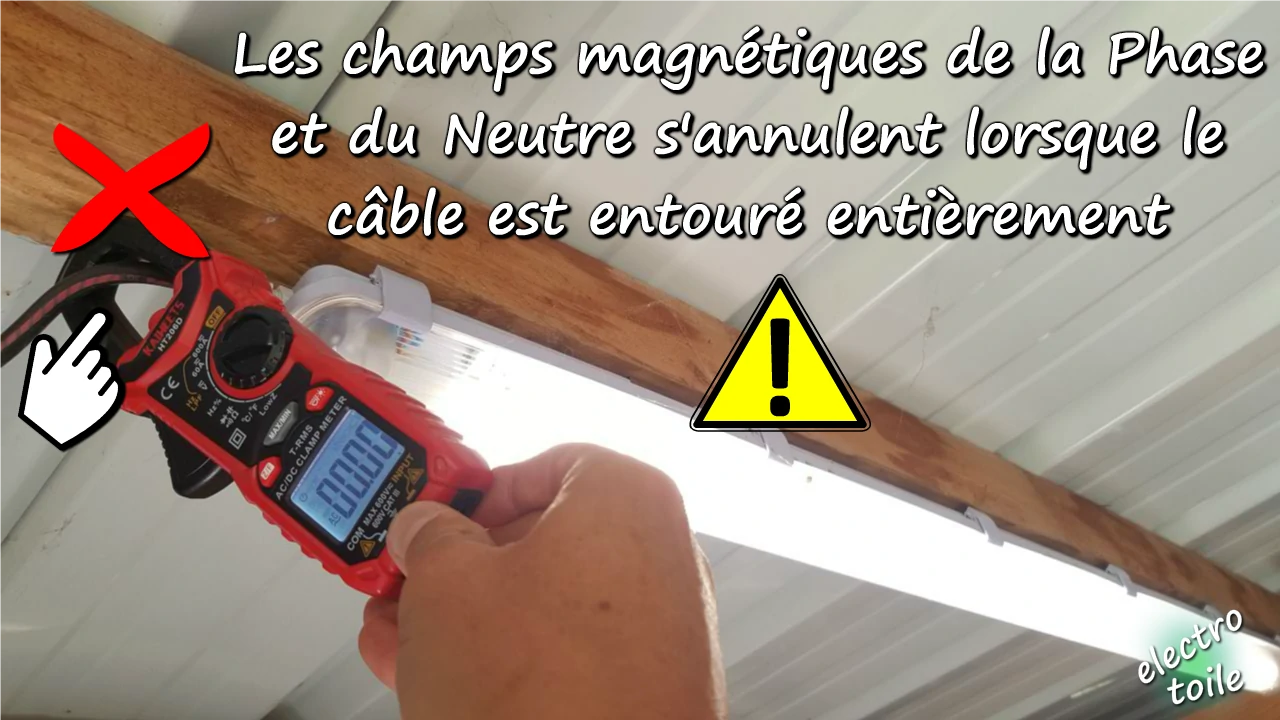

erreur d'utilisation de la pince ampèremétrique pour la mesure de l'intensité
Les champs magnétiques de la Phase et du Neutre s'annulent

Pour mesurer le courant électrique, il faut position l'appareil sur le calibre 600A ou 60A, en choisissant la position en fonction de la valeur de l'intensité à relever.

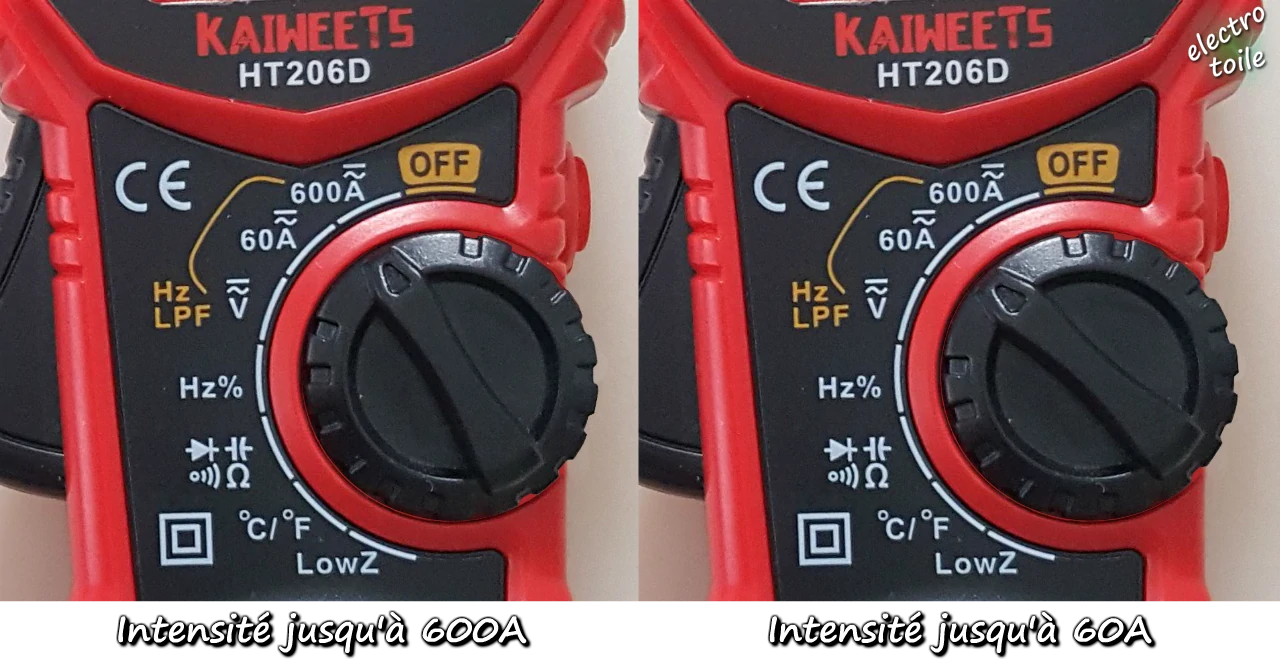

calibre de la pince ampèremétrique pour mesurer l'intensité du courant électrique

Si le courant est alternatif, il faut choisir le mode AC (Alternating Current). Par contre, si le courant est continu, il faut sélectionner le mode DC (Direct Current).

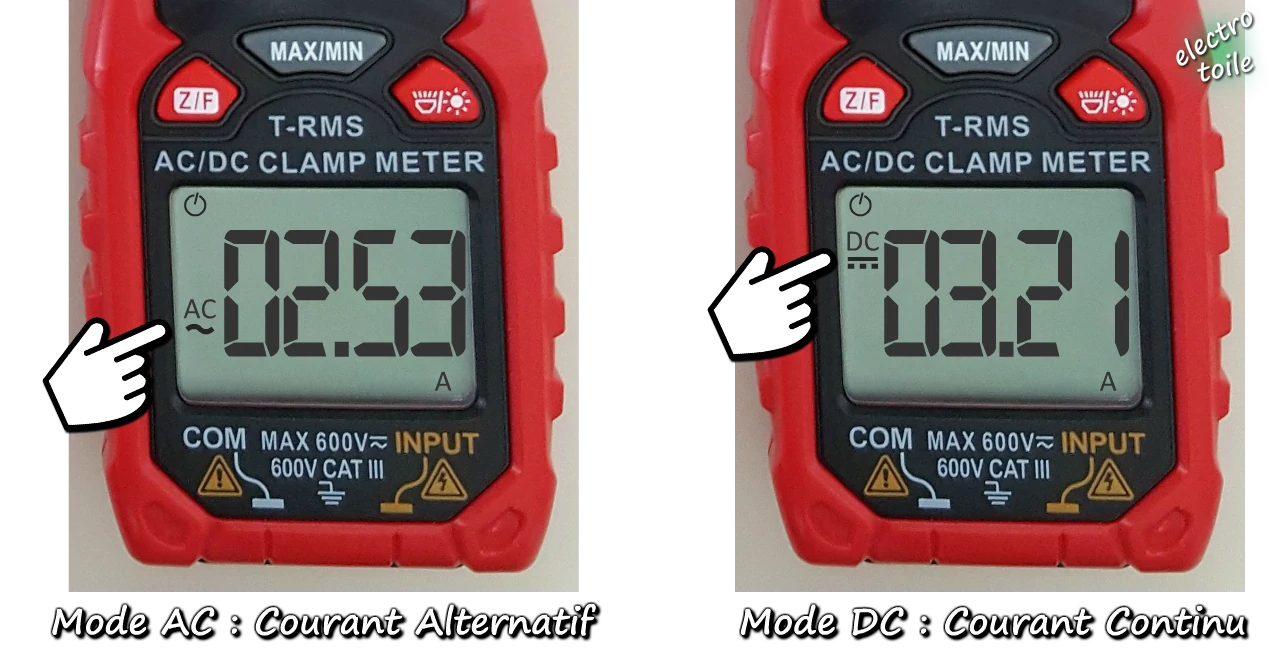

choix du mode AC ou DC pour la mesure du courant électrique

Le choix du mode de mesure Alternatif (AC) ou Continu (DC) se fait en appuyant sur le bouton Z/F.

choisir lemode AC ou DC pour la mesure de l'intensité du courant électrique

L'afficheur digital affiche la valeur de l'intensité relevée en Ampère.

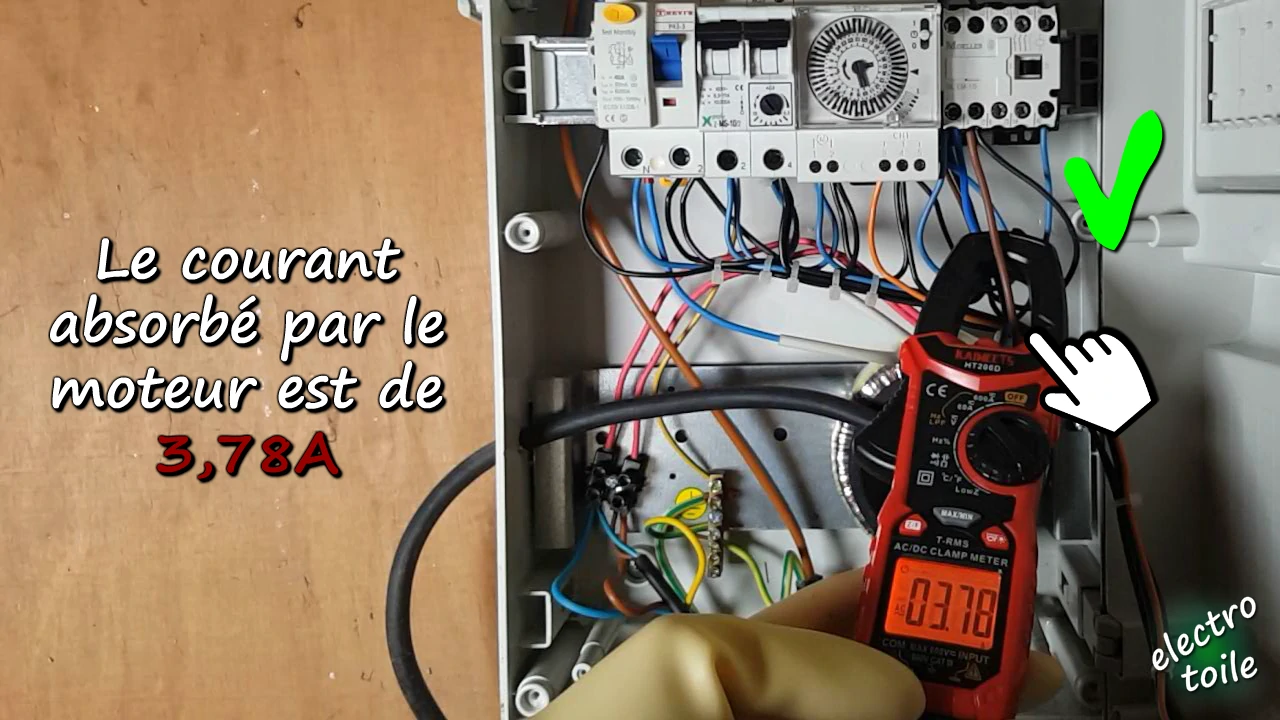

affichage de l'intensité du courant électrique en Ampère

Comment mesurer la tension avec la pince ?

La tension ou différence de potentiel correspond à la circulation du champ électrique dans un circuit électrique. La tension s'exprime en Volt (A) et se mesure avec un voltmètre placé en dérivation dans le montage.

La pince multifonction permet de mesurer le différence de potentiel, pour cela il faut la calibrer sur la position Voltmètre en mettant le curseur sur calibre voltmètre sur pince multifonction.

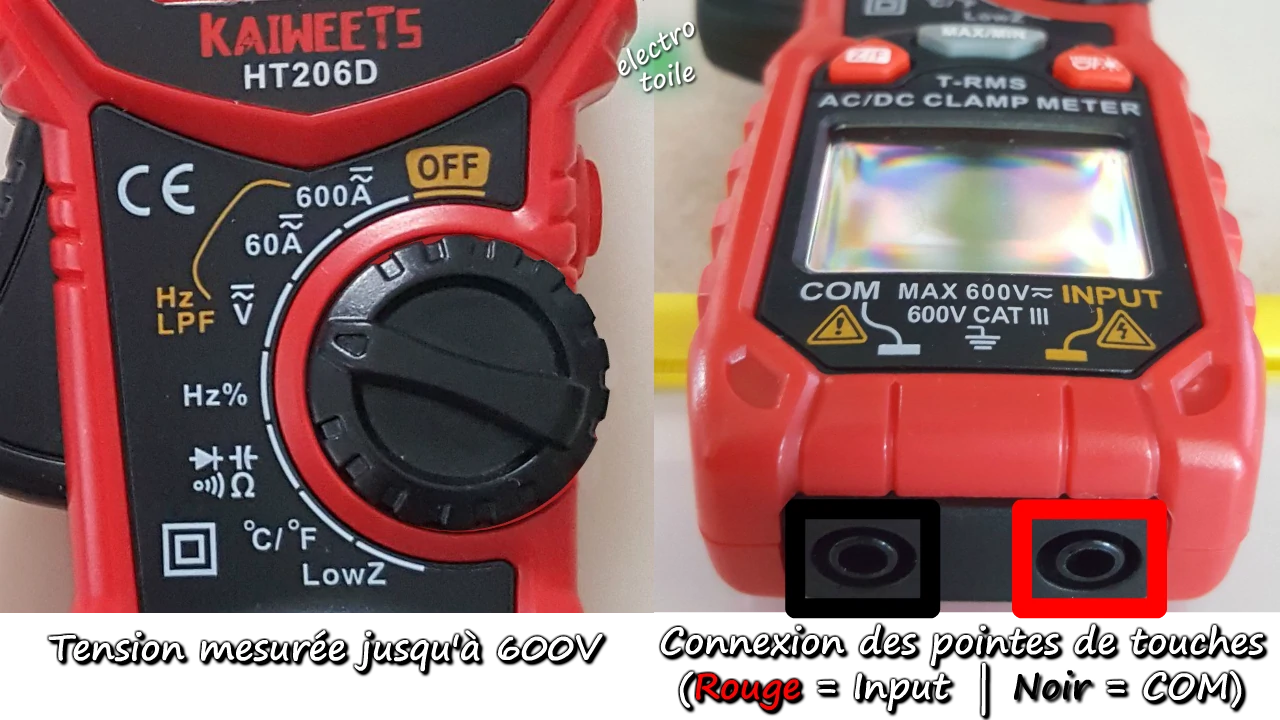

calibre de la pince ampèremétrique pour mesurer la tension

Il est conseillé de respecter les couleurs des conducteurs pour l'emplacement des pointes de touches en connectant :

  • Le conducteur Rouge sur le borne INPUT
  • Le conducteur Noir sur la borne COM

Si le signal est alternatif, il faut choisir le mode AC (Alternating Current). Par contre, si la tension est continu, il faut sélectionner le mode DC (Direct Current).

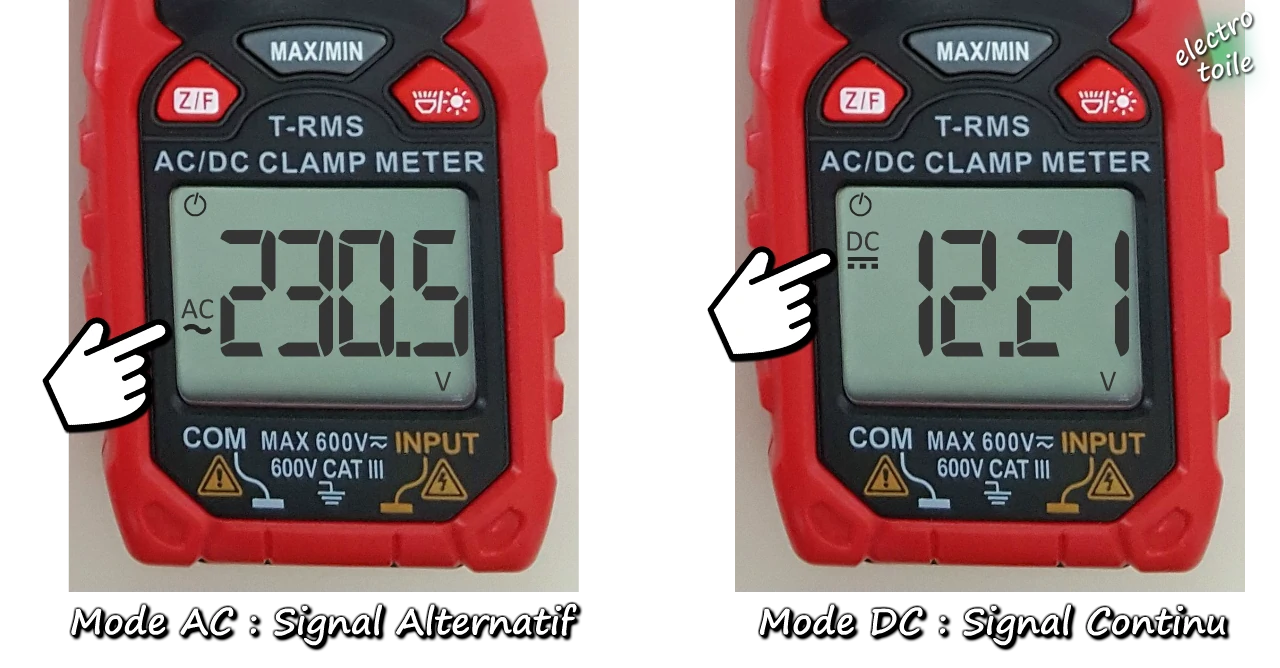

choisir le mode AC ou DC pour la mesure de la tension

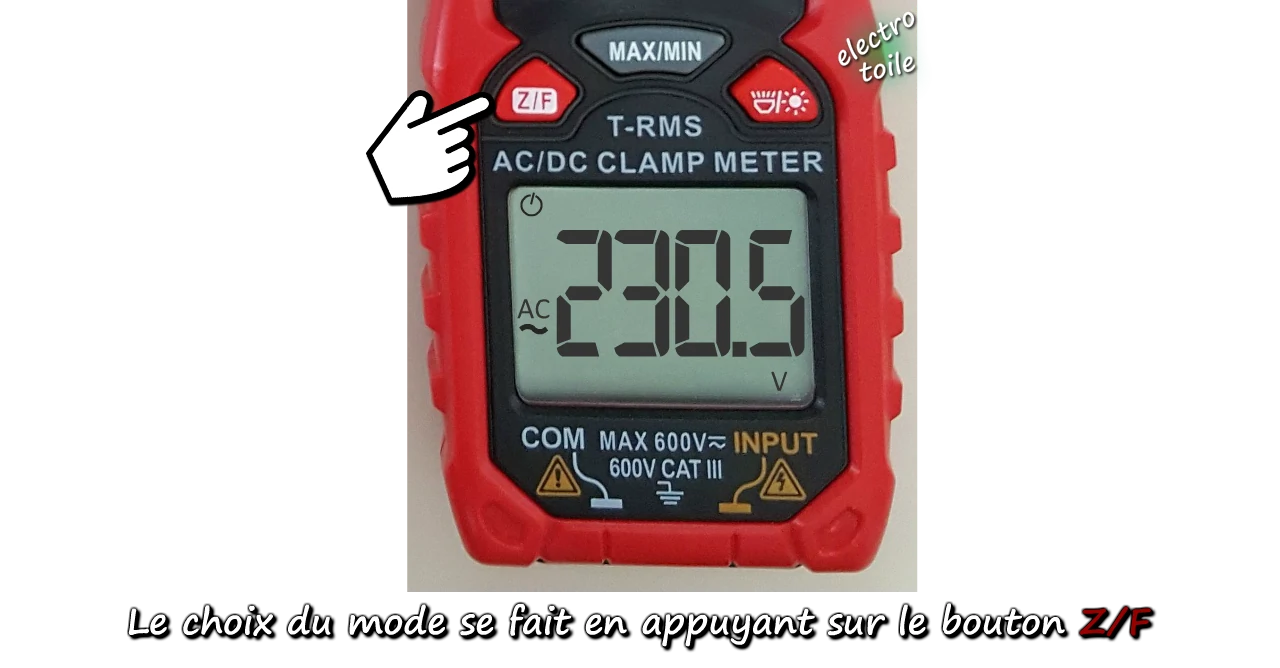

Le choix du mode de mesure en fonction du type de signal Alternatif (AC) ou Continu (DC) se fait en appuyant sur le bouton Z/F.

choisir lemode AC ou DC pour la mesure de l'intensité du courant électrique

L'afficheur digital affiche la valeur de la tension en Volt (V) ou en milliVolt (mV).

affichage de l'intensité du courant électrique en Ampère

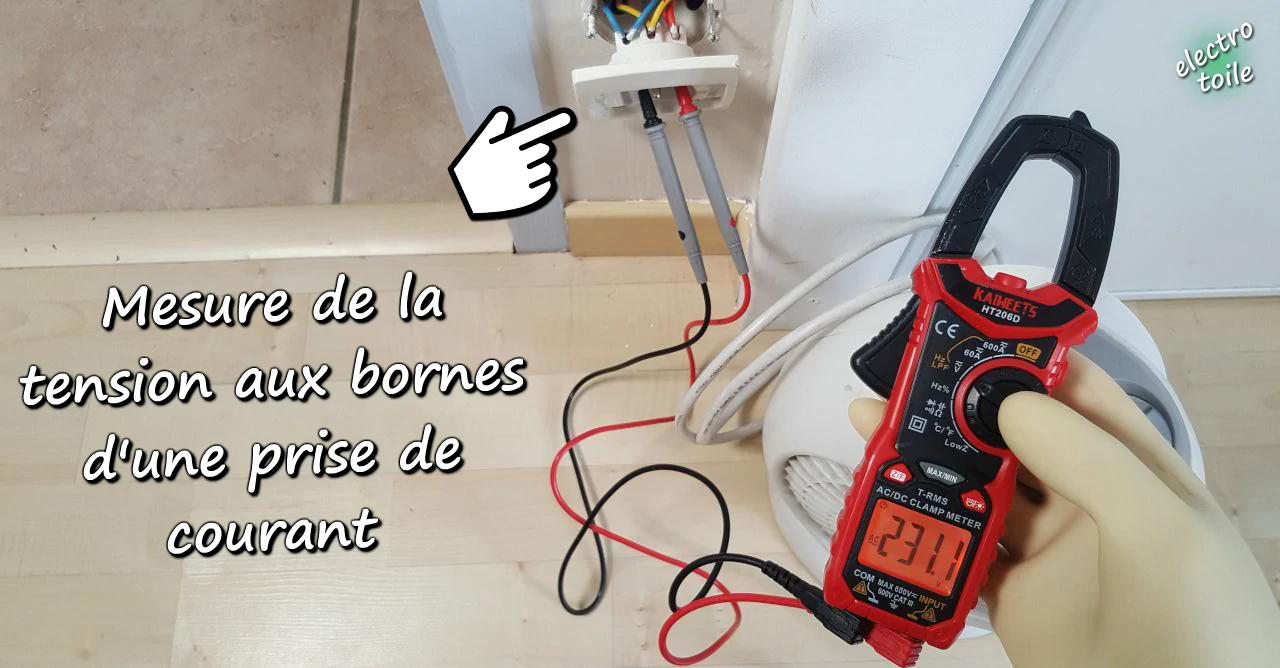

La mesure de la tension entre Phase et Neutre sur la prise se fait avec les pointes de touches


Comment mesurer la fréquence avec la pince ?

La fréquence d'un signal électrique et dans ce cas la fréquence de la tension représente le nombre de fois que la forme d'onde de la tension se répète pendant une seconde, elle s'exprime en Hertz (Hz). En France, la fréquence du signal électrique délivré par le fournisseur d'énergie Enedis est de 50Hz, ce qui signifie que la tension reproduit sa forme d'onde 50 fois en une seconde.

La pince multifonction permet de mesurer la fréquence d'un signal, pour cela il faut la calibrer sur la fonction fréquencemètre en mettant le curseur sur la position Hz.

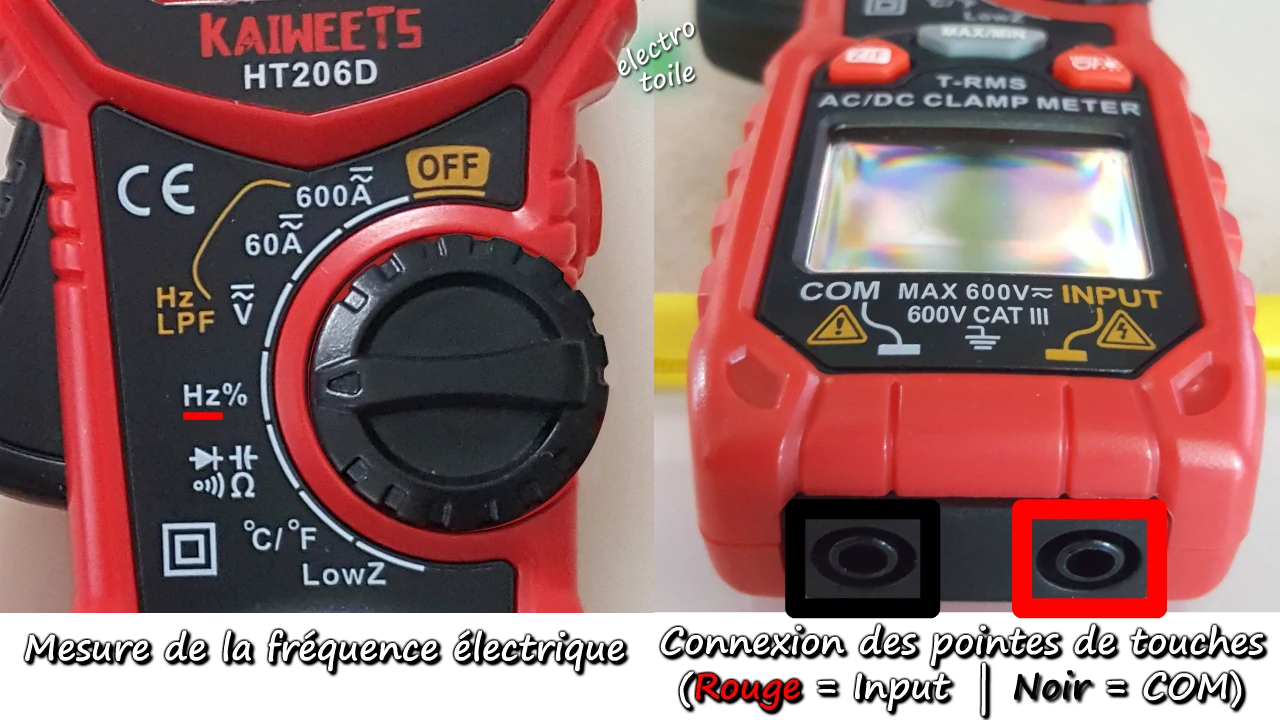

calibre de la pince ampèremétrique pour mesurer la fréquence

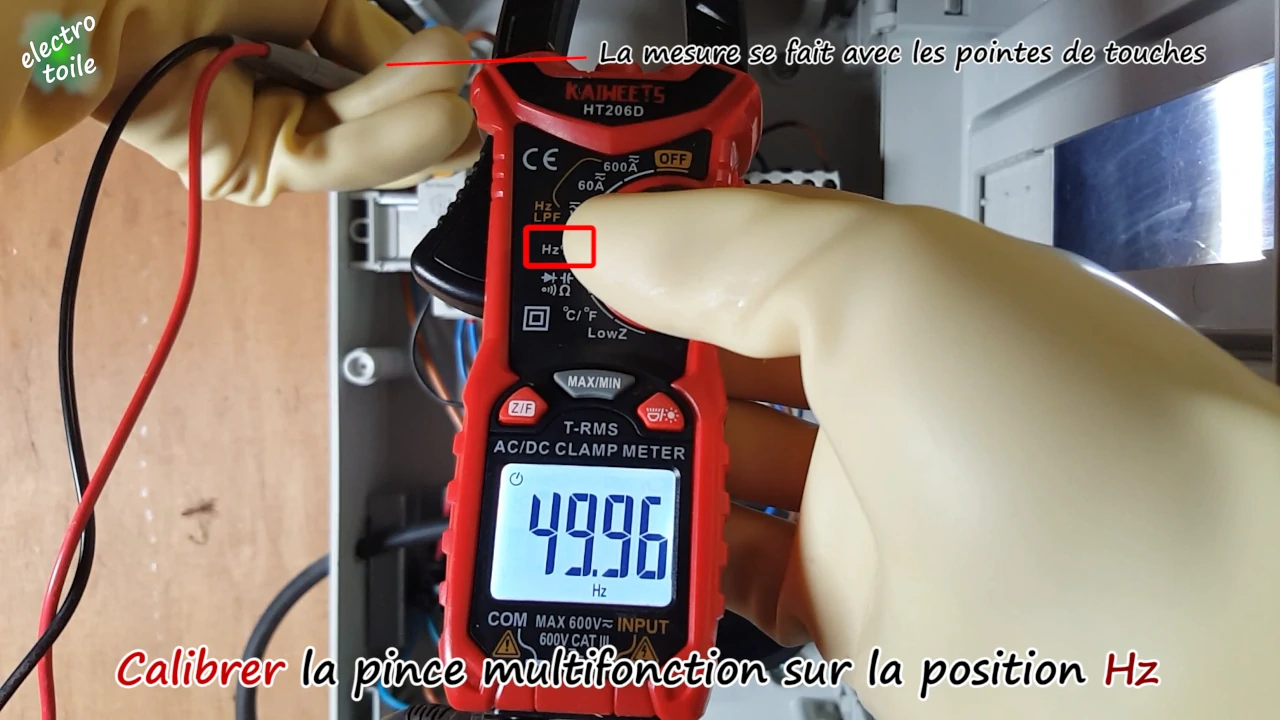

L'afficheur digital affiche la fréquence de la tension (Hz).

affichage de la fréquence du signal électrique en Hz
La mesure de la fréquence est faite entre Phase et Neutre sur un interrupteur différentiel

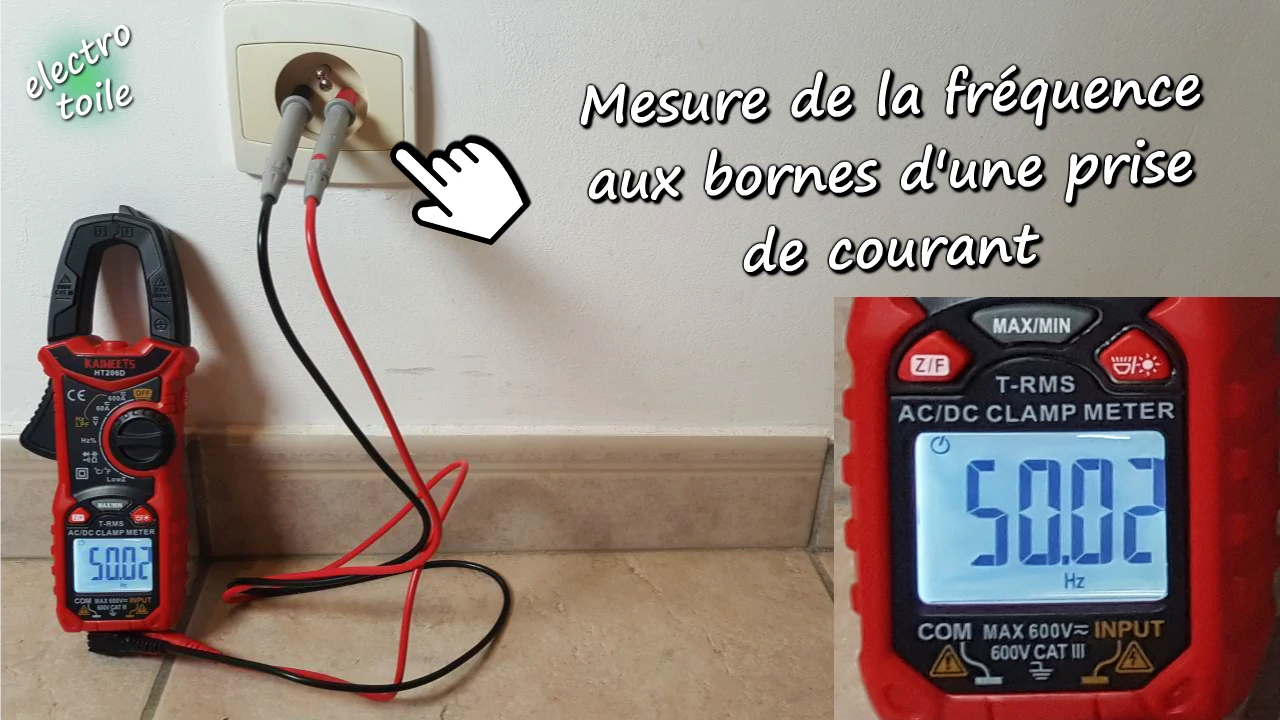

Mesure de la fréquence électrique avec une pince multifonction entre phase et neutre sur une prise de courant
Pour vérifier la fréquence du réseau, la pince est placée aux bornes d'une prise de courant entre la phase et le Neutre


Comment mesurer la résistance avec la pince ?

La résistance électrique correspond à la propriété d'un circuit ou montage de laisser circuler plus ou moins facilement le courant. L'unité de la résistance est le Ohms noté Ω.

  • Plus la résitance augmente entraîne une diminution de l'intensité du courant.
  • Plus la résitance diminue entraîne une augmentation de l'intensité du courant.

Pour plus d'information sur la résistance électrique, consultez ce cours sur la résistance.

La pince multifonction permet de mesurer la résistance électrique, pour cela il faut la calibrer sur la position Ohmmètre en mettant le curseur sur le calibre Ω.

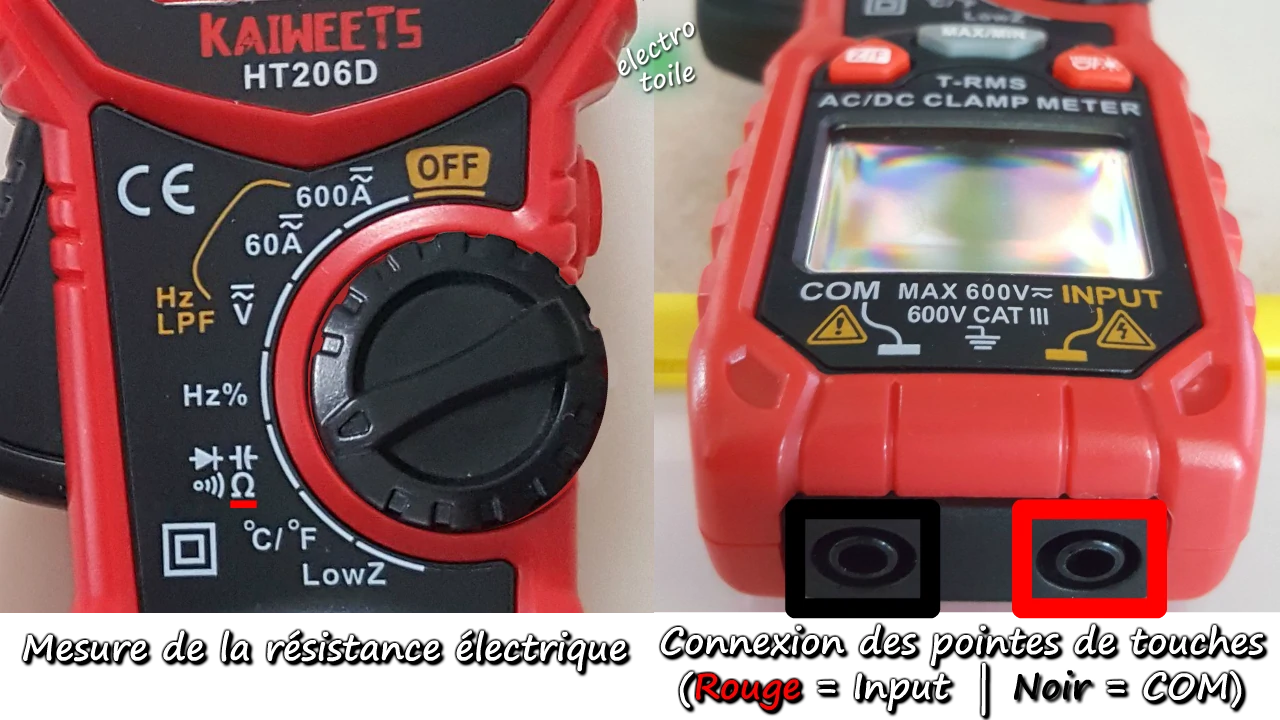

calibre de la pince ampèremétrique pour mesurer la résistance électrique

L'afficheur digital affiche la résistance en Ω ou kΩ.

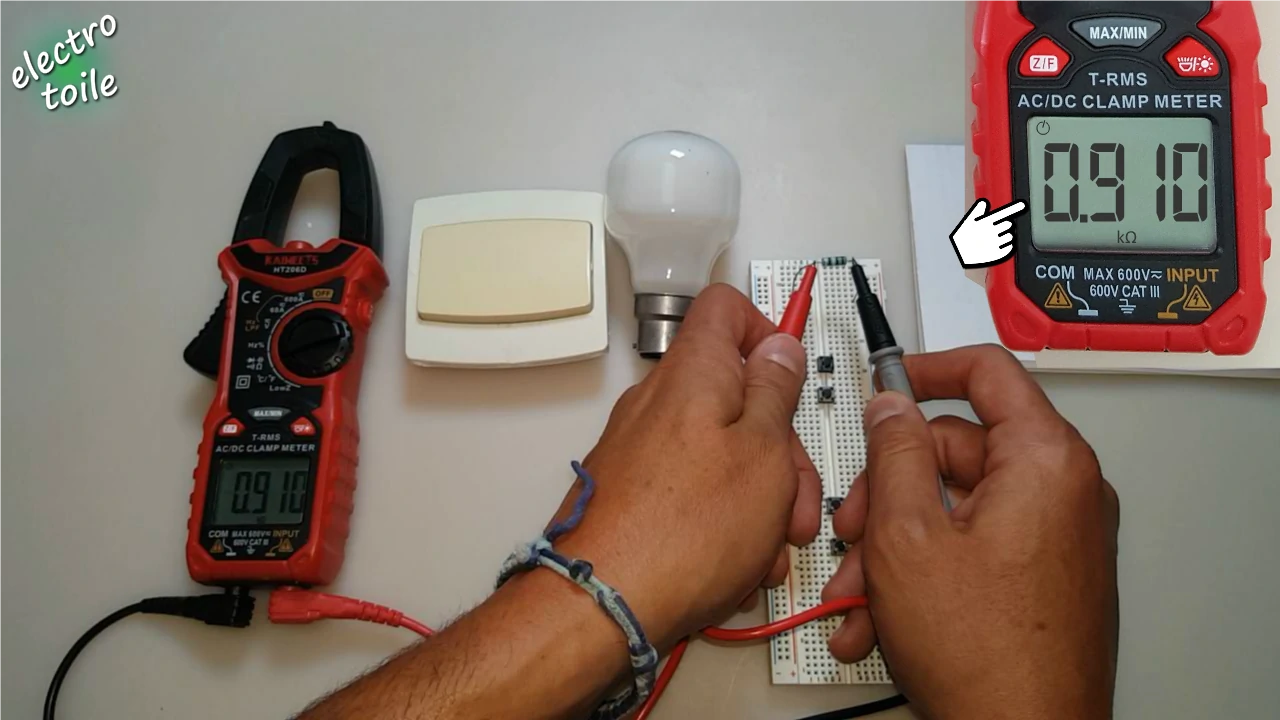

affichage de la résistance en kiloOhms
La mesure de la résistance est faite aux bornes d'un résistor de 910Ω

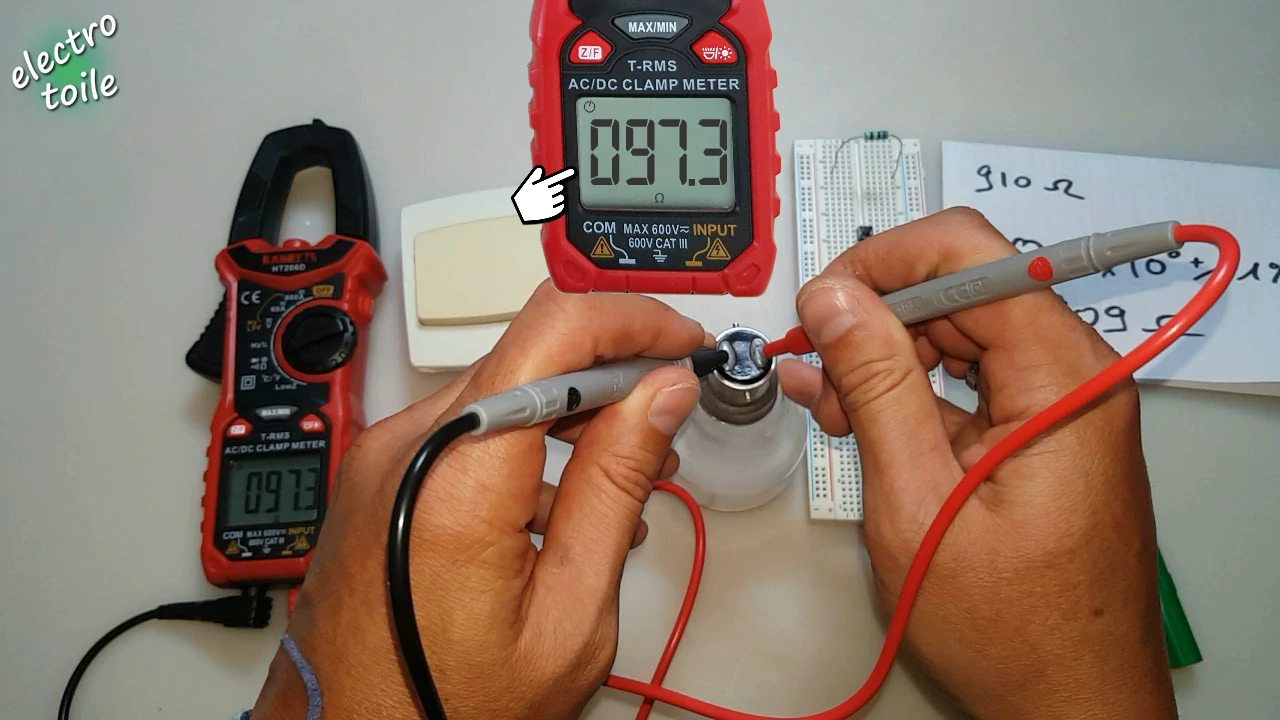

mesure de la résistance d'une lampe à incandescence avec pince multifonction
La pince multifonction permet de mesurer la résistance d'une lampe à incandescence



Comment contrôler la continuité électrique avec la pince ?

La vérification de la continuité électrique est une opération utilisée régulièrement par les électriciens afin de vérifier un montage électrique. En effet, lorsqu'un circuit électrique présente une continuité, cela signifie que le courant électrique peut circuler normalement. A l'inverse, lorsque le courant ne passe pas, le circuit est ouvert, comme par exemple lorsqu'un conducteur ou un câble est coupé.

La pince multifonction Kaiweets permet de contrôler la continuité d'un montage, pour cela, il faut positionner la pince sur la fonction bipeur (position onde sonore).

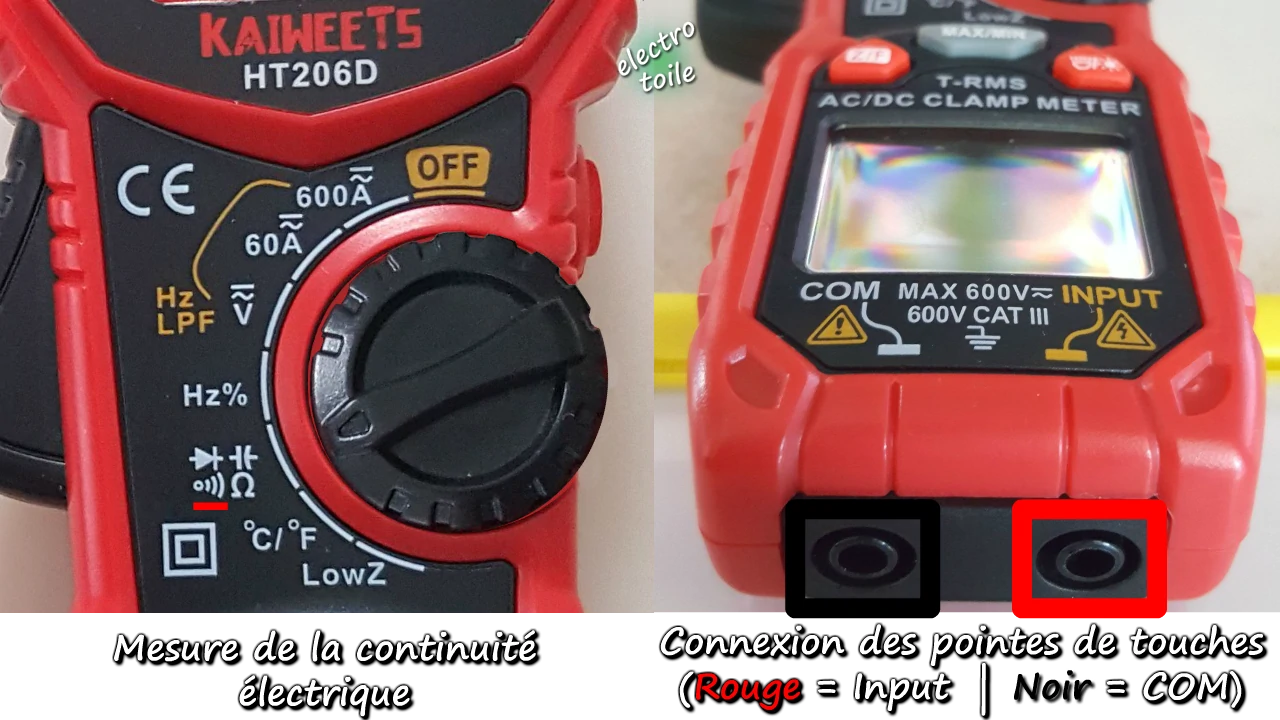

calibre de la pince ampèremétrique pour contrôler la continuité électrique

Pour vérifier la continuité, il suffit d'entendre le bip sonore et de lire la valeur de la résistance en Ohms (Ω). Si l'appareil ne sonne pas et affiche la valeur OL (Over Load), c'est qu'il n'y a pas continuité électrique ou que le circuit a une valeur de résistance élevée, le courant ne pourra donc pas circuler normalement.

Pour qu'il y ait continuité électrique le circuit électrique doit être le moins résistif possible, valeur faible de la résistance.

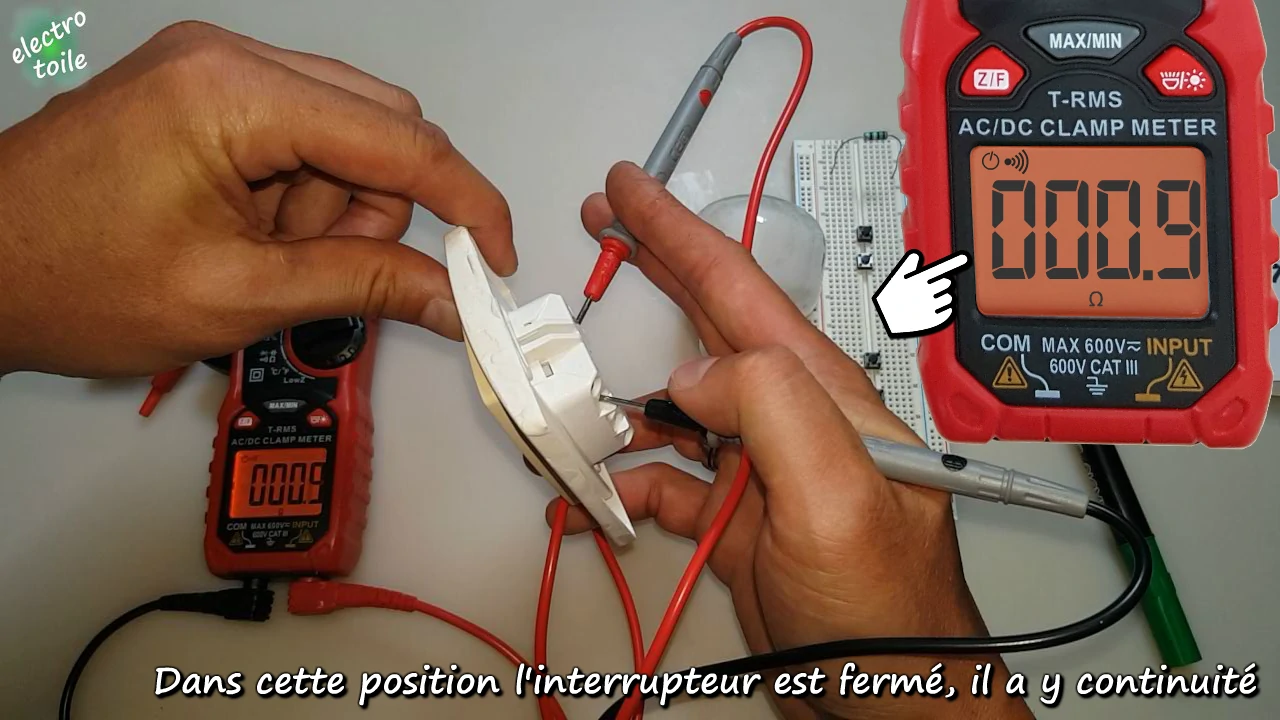

vérifier la continuité sur un interrupteur avec pince multifonction

Sur la photo ci-dessus, je vérifie la continuité électrique sur un interrupteur lorsque ce dernier est fermé, ainsi je m'assure qu'il fonctionne bien et passe de la position ouverte (circuit ouvert) à la position fermé (circuit fermé).



Comment tester un condensateur avec la pince ?

Les condensateurs sont utilisés dans de nombreuses applications domestiques telles que dans les volets roulants, les pompes de piscine et d'autres appareils utilisant un moteur monophasé asynchrone. Sans le condensateur le moteur ne démarre pas. Il est donc nécessaire de pouvoir les contrôler facilement en cas de panne comme dans les tutoriels ci-dessous.

diagnostiquer et dépanner le moteur d'un filtration de piscine

Réparer le moteur d'un pompe de filtration pour piscine qui ne démarre pas

remplacer le condensateur d'un volet roulant

Guide de remplacement d'un condensateur pour volet roulant électrique.

C'est là qu'intervient la pince multifonction car elle permet de tester les condensateurs. Pour cela, il faut la calibrer sur la position condensateur calibre capacimètre pour tester les condensateurs avec une pince multifonction et choisir la fonction dont l'unité est Farad (F).

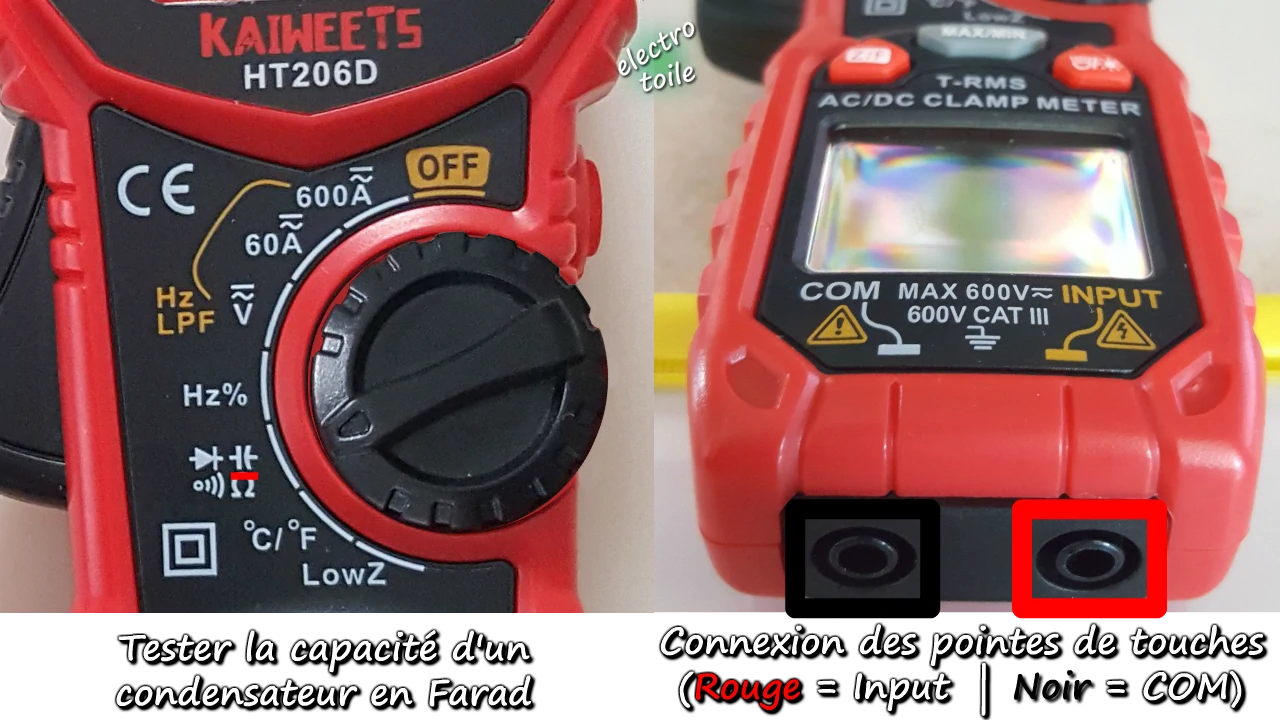

calibre de la pince ampèremétrique pour contrôler un condensateur

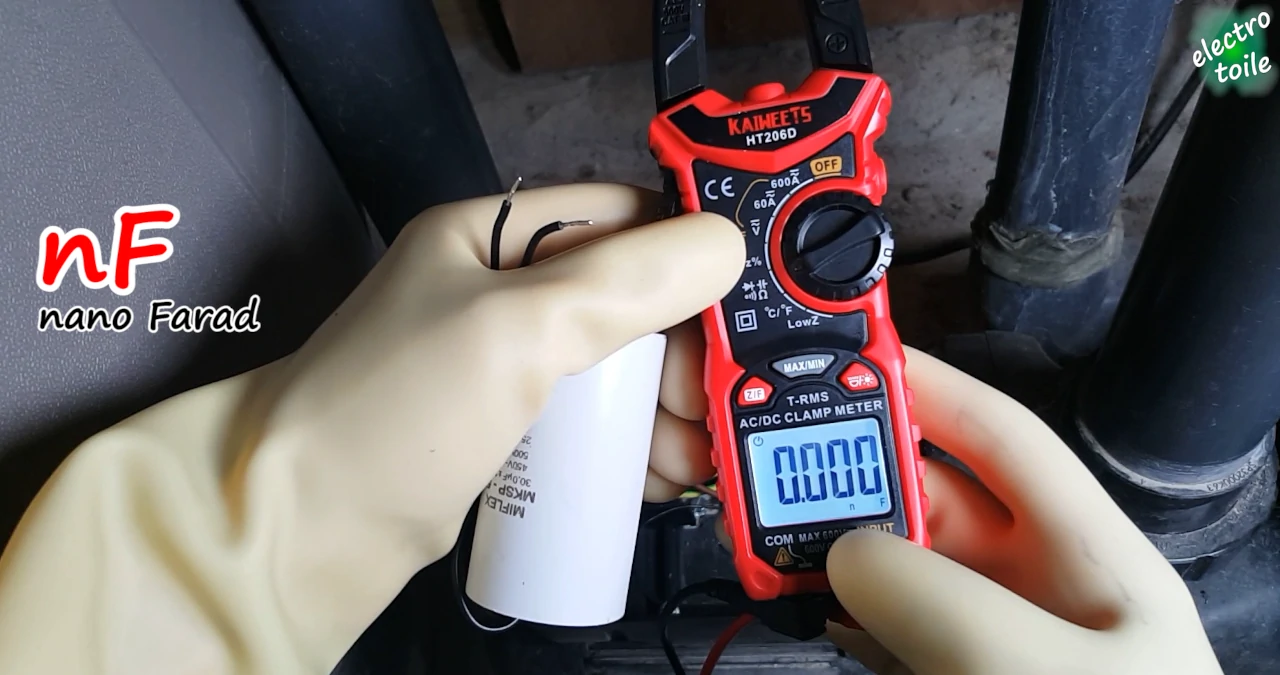

Sur l'appareil apparaît l'unité de mesure du capacimètre avec un sous multiple micro Farad (μF) ou comme sur la photo ci-dessous en nano Farad (nF).

affichage de l'unité du capacimètre sur l'écran de la pince multifonction

attention danger Avant de faire une mesure sur un condensateur, il faut que ce dernier soit hors tension et déconnecté du montage. Il faut également veiller à le décharger avant toute mesure.

Lorsque le capacimètre affiche une valeur en micro Farad ou nano Farad correspondante à la valeur notée sur le condensateur cela signifie que le condensateur est en bon état.

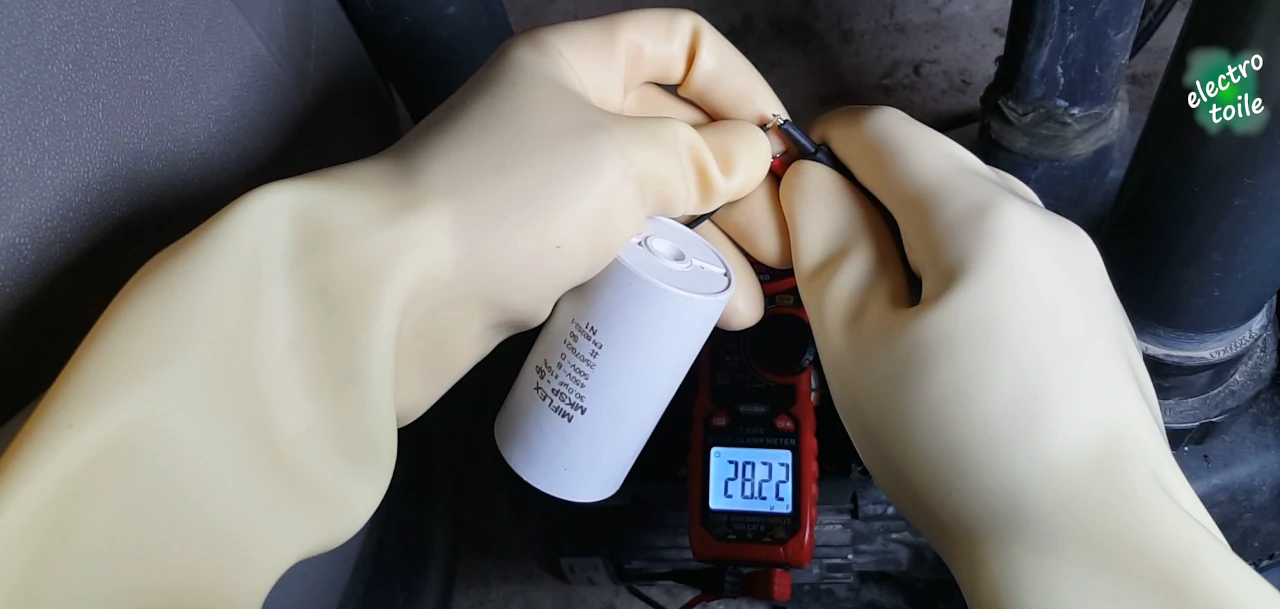

contrôler l'état d'un condensateur avec une pince ampèremétrique

Le contrôle des condensateurs vous permettra de dépanner vous-même et rapidement certaine panne sur des moteurs en plus de cela un condensateur ne coute que quelques euros.



Comment tester une diode avec la pince ?

La pince ampèremétrique multifonction permet également de tester le bon fonctionnement d'une diode ou d'une LED. Pour cela la pince injecte une tension de faible valeur dans aux bornes de la diode (1,8V ou 0,6V). Ainsi on peut connaître la valeur de la tension de polarisation de la diode, cela donne la valeur à partir de laquelle la diode devient passante. L'autre intérêt du tester la diode est de savoir la polarité de la diode, c'est-à-dire pouvoir reconnaître le plus (+) du moins (-) des deux pates du composant.

Pour tester le bon état d'une diode, il faut calibrer correctement la pince et positionner le curseur sur le symbole diode et choisir la fonction qui se caractérise à l'écran par le symbole suivant calibre test de diode ou de led avec la pince ampèremétrique .

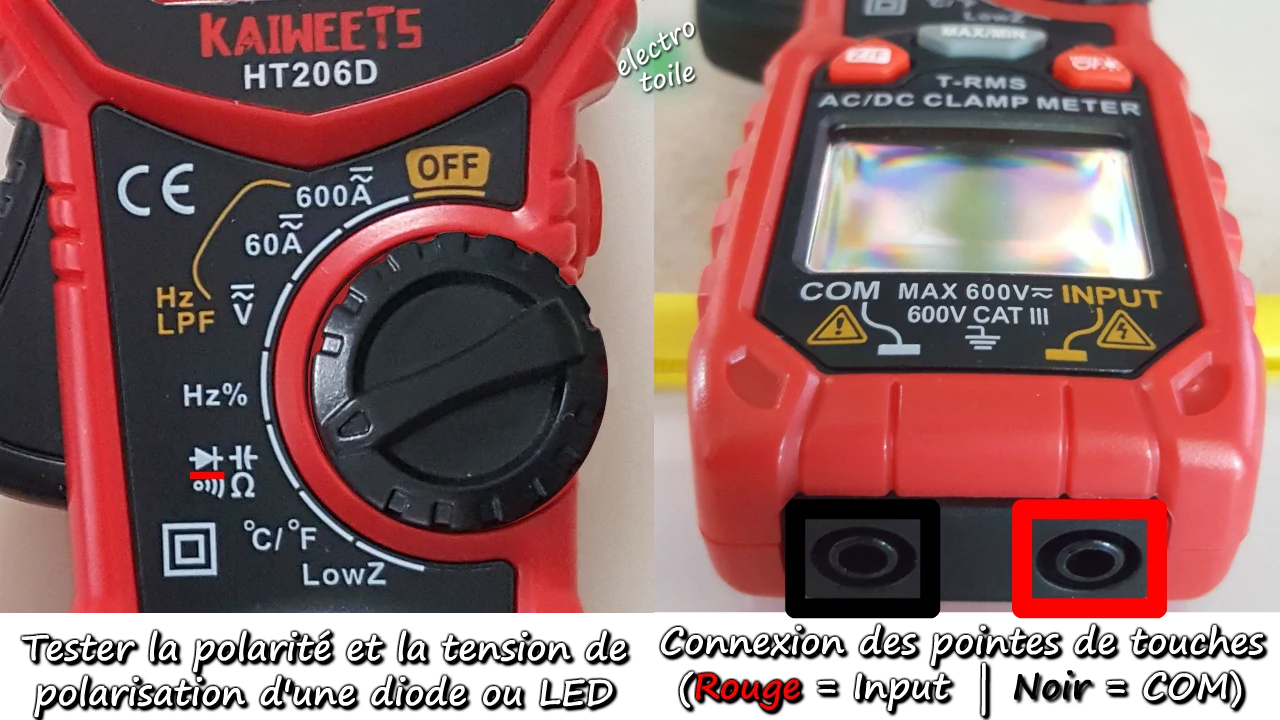

calibre de la pince ampèremétrique pour contrôler une diode

La pince permet donc de tester les diodes ou les LEDs mais pour cela le composant doit être démonté et retiré du circuit imprimé sur lequel le composant est implanté. En effet, d'une part le composant doit être hors tension, mais la mesure ne doit pas être influencée par les autres composants du circuit électrique.

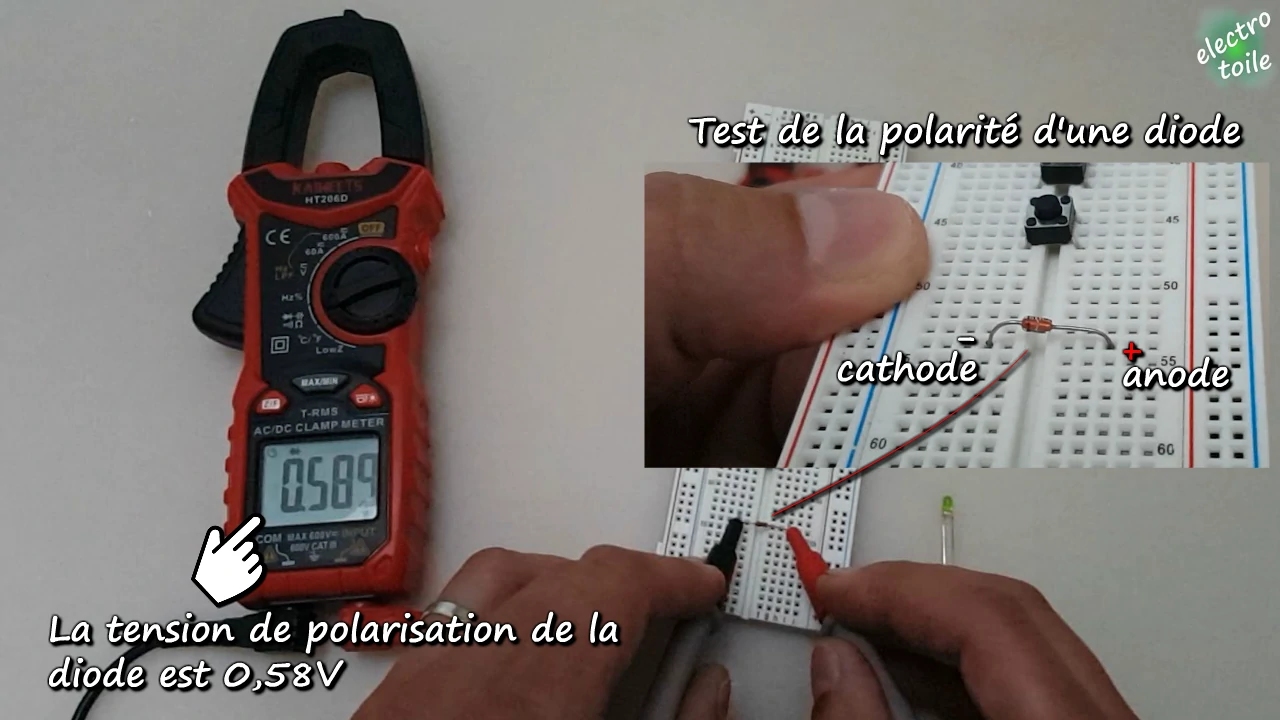

contrôler la polarité d'une diode avec une pince ampèremétrique
Vérification de la polarité d'une diode

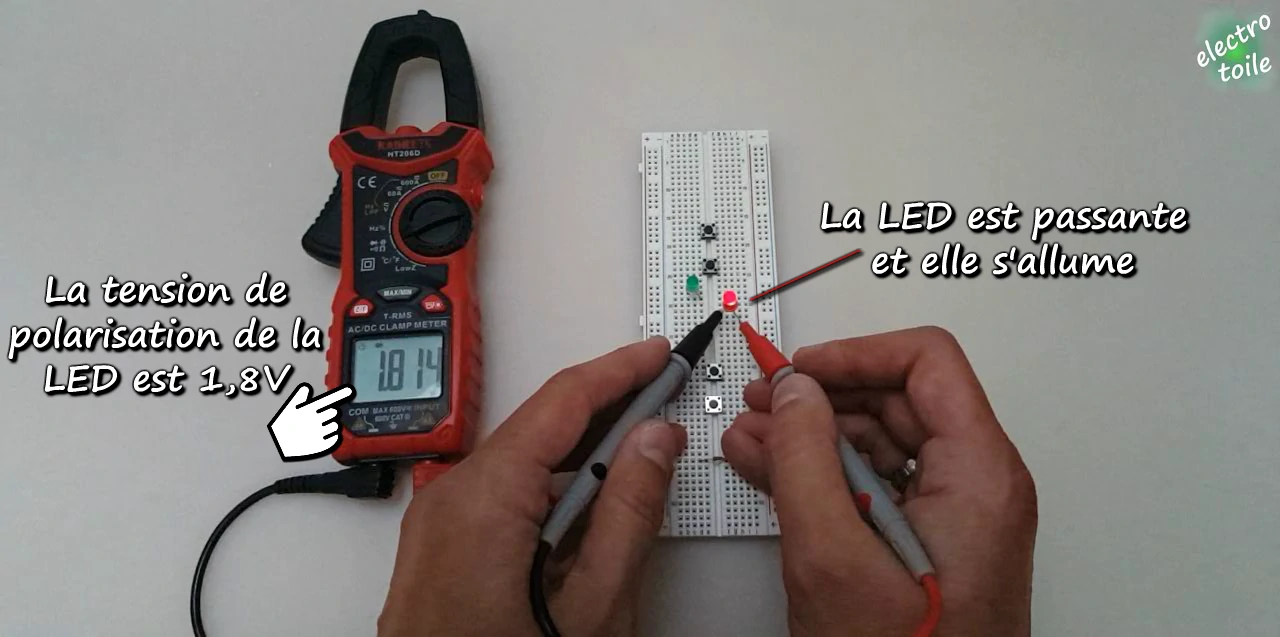

contrôler une LED avec une pince ampèremétrique
Test de la tension de polarisation d'une LED

En fonction de la diode la tension de polarisation sera comprise entre 0,5V et 0,8 Volt. Par contre, la tension de polarisation d'une LED va varier entre 1,5V et 2V. Dans l'exemple sur la photo, la LED est polarisée à 1,8V environ.



Comment détecter la présence de tension avec la pince et sans contact ?

La pince ampèremétrique HT206D propose une fonction très intéressante qui permet de localiser la présence de tension sur un appareil et cela sans contact.

En effet, la pince détecte la présence du champs magnétique généré par l'appareil ou le conducteur et indique un danger lorsqu'une tension alternative est détectée à proximité. Cette fonction est très pratique pour préparer des travaux afin de détecter la présence d'une tension sans toucher à un endroit précis. Mais rien ne vaudra un contrôle via une mesure physique avec les pointes de touches directement sur l'appareillage.

Pour activer la fonction de détection de tension alternative sans contact (NCV), il faut allumer la pince et appuyer sur la touche NCV pendant deux secondes. Lorsque la fonction est activée, la pince va émettre un bip sonore.

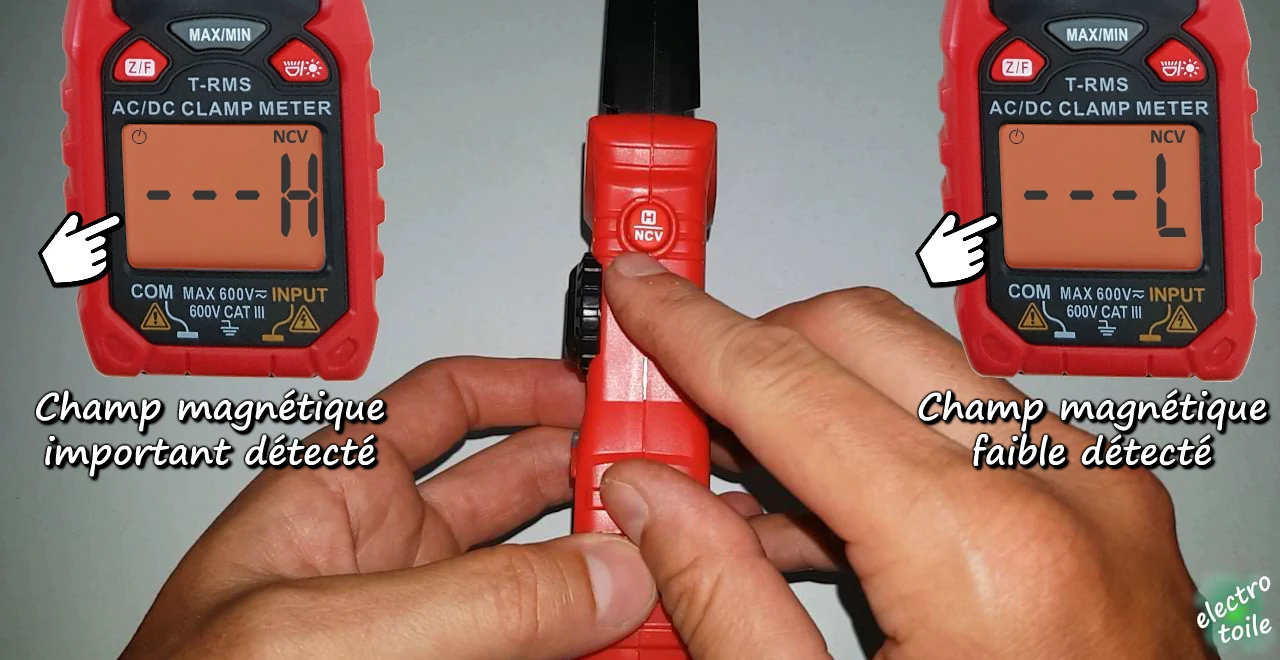

calibre de la pince ampèremétrique pour détecter la tension sans contact NCV

Lorsque l'afficheur digitale de la pince indique la lettre H et qu'un bip sonore rapide est émit cela signifie que la pince détecte une tension alternative émettant un champ magnétique important.

Lorsque l'afficheur indique la lettre L avec l'émission d'un bip sonore lent, cela précise qu'un champ magnétique faible est détecté émis par une tension alternative.

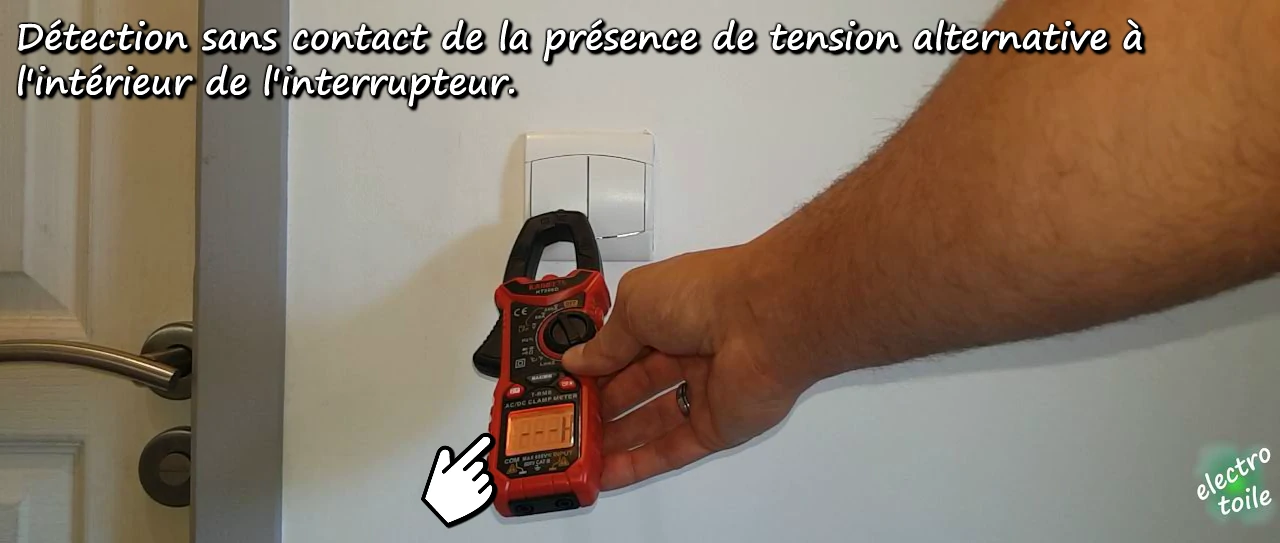

détecter sans contact la présence d'une tension alternative à travers les murs

Sur la photo ci-dessus, la pince ampèremétrique calibrée en NCV sonne rapidement et affiche H, une tension alternative est donc présente sur l'interrupteur et le circuit d'éclairage est donc sous tension.

La détection est pratique pour détecter la tension directement sur du matériel, par contre elle est peut fiable à travers une cloison, car la sensibilité est tout de même assez faible à travers les matériaux.



Comment mesurer les grandeurs électriques avec la pince multifonction ?

Voici un guide vidéo pour l'utilisation de la pince multifonction Kaiweets HT206D pour mesurer les principales grandeurs électriques.
