Qu'est ce qu'un contacteur électrique ?



qu'est-ce-qu'un contacteur moteur électrique ?

Le contacteur électromagnétique que l'on appelle également contacteur moteur, contacteur triphasé ou encore contacteur électrique est un appareil dont la fonction est de commander ou commuter un circuit électrique en tout ou rien. C'est à dire que le circuit est soit alimenté, soit hors tension. Quel est le symbole du contacteur ? Comment fonctionne ce contacteur ? Que trouve t-on à l'intérieur d'un contacteur triphasé ? Découvrez dans cet article les réponses à ces questions et bien d'autres informations.



  • Découverte du contacteur électrique
  • Le symbole du contacteur
  • Schéma électrique avec un contacteur moteur


Découverte du contacteur électrique :

La fonction d'un contacteur électromagnétique est de réaliser une commutation tout ou rien, c'est à dire d'interrompre l'alimentation d'un récepteur (alimentation du moteur dans le cas d'un contacteur moteur).

Vue éclatée du contacteur

Le contacteur électrique est constitué d'un électroaiment (bobine) qui permet de commander les contacts électriques du contacteurs (ouverture ou fermeture).

Du fait qu'un contacteur est souvent utilisé dans l'industrie pour commander un moteur, un contacteur Schneider, tel que celui présenté sur la photo ci-dessous, sera vendu par un fournisseur de matériel électrique professionnel.

Vue interne du contacteur à bobine à courant continu

Pour fonctionner, un contacteur a besoin d'un ensemble de composants assemblés, parmi lesquels on retrouve les contacts électriques assurant la fermeture ou l'ouverture du circuit et la bobine électromagnétique qui commande les contacts.

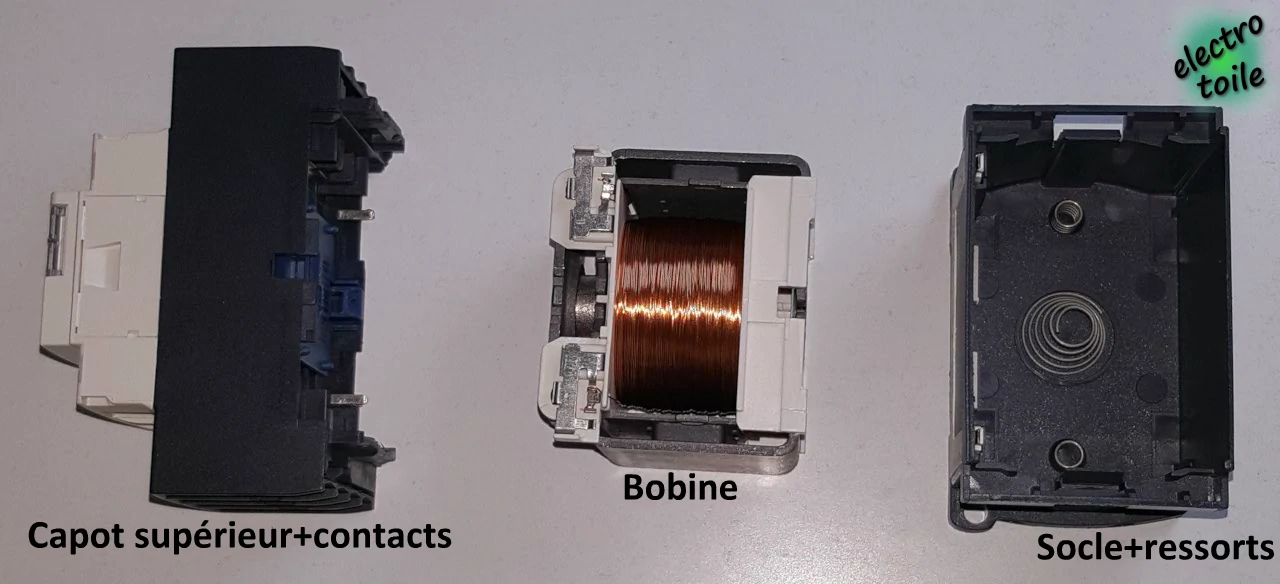

composition interne du contacteur électrique
Vue de l'intérieur d'un contacteur tétrapolaire LC1DT20BD

Lorsque la bobine est alimentée (tension adaptée), le champs magnétique généré provoque l'attraction du circuit magnétique mobile, en général cela entraîne la fermeture des contacts de puissance. A l'inverse, lorsque la bobine est hors tension, l'armature mobile regagne à sa position d'origine grâce aux ressorts et les contacts électriques reviennent au repos, en général ouverture des contacts de puissance.


Le symbole du contacteur :

Un contacteur triphasé est composé de 3 contacts de puissance permettant de fermer ou ouvrir les 3 phases d'alimentation d'un moteur asynchrone triphasé. Ce type de ontacteur a pour symbole :

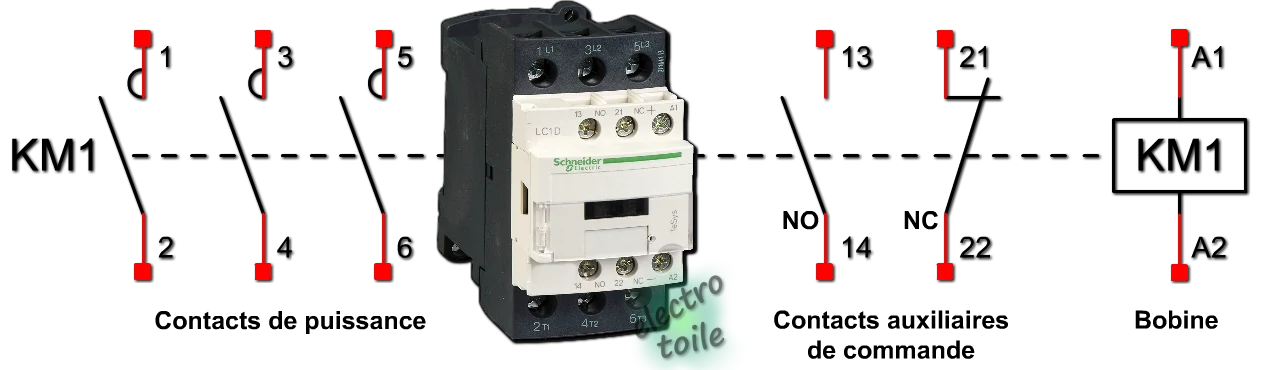

Symbole d'un contacteur moteur triphasé
Le symbole fait apparaître les contacts de puissances et de commande

Le contacteur triphasé ci-dessous possède également deux contacts auxiliaires utilisés pour la commande d'un circuit électrique.

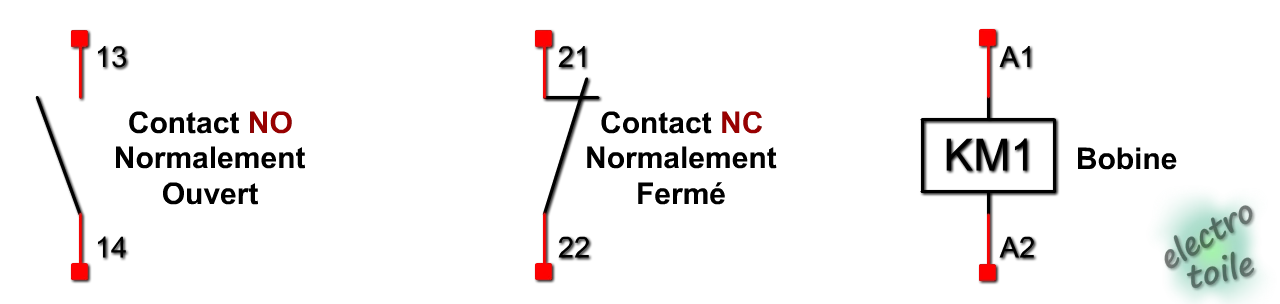

symbole des contacts électriques et de la bobine du contacteur
Symboles des contacts No et NC et de la bobine du contacteur électrique

Le contact NO (Normally Closed / Normalement Ouvert) est dit à "fermeture", c'est à dire qu'il se fermera lorsque la bobine sera alimentée, il est repéré 13 et 14.

Le contact NC (Normally Open / Normalement Fermé) est dit à "ouverture", c'est à dire que le contact s'ouvrira lorsque la bobine sera alimentée, il est repéré 21 et 22.

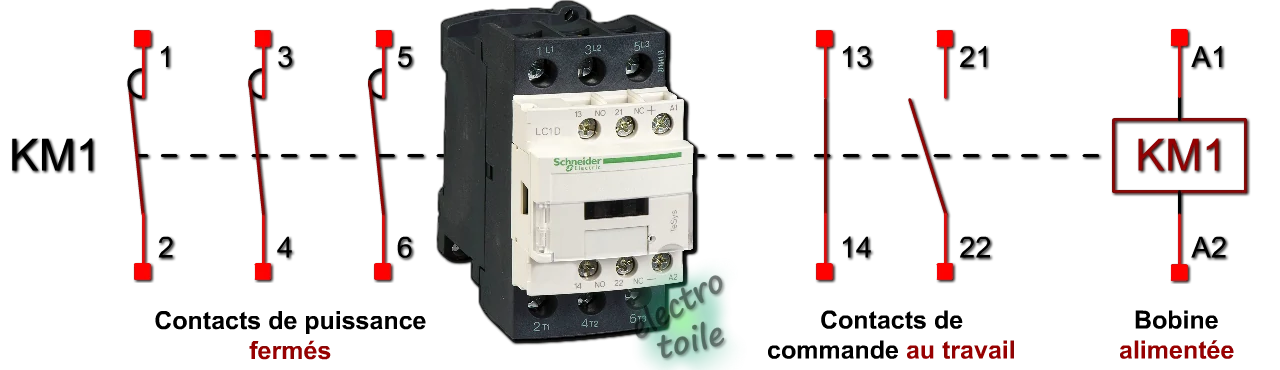

Symbole d'un contacteur au travail
L'illustration ci-dessus montre les états des contacts du contacteur lorsque la bobine est alimentée : Contacteur au travail


Schéma électrique avec un contacteur moteur :

Voici un schéma électrique permettant comprendre le principe d'utilisation du contacteur triphasé dans un équipement électrique.

Sur la gauche du schéma on retrouve un circuit de puissance permettant l'alimentation d'un moteur asynchrone triphasé. C'est sur cette partie du montage que l'on retrouve le contacteur de puissance repéré KM1 (contacteur moteur)

Sur la partie droite du schéma on retrouve le circuit de commande, cette portion du circuit électrique permet de commander les différents composants de l'équipement. On y retrouve les éléments auxiliaires du contacteur de commande (bobine et 2 contacts auxiliaires de type NO).

Le schéma électrique ci-dessous est interactif, cliquez sur les symboles ou l'appareillage pour mettre en marche le moteur.

Schéma électrique contenant un contacteur pour la commande d'un moteur

Si vous voulez en savoir plus sur le contacteur électrique, retrouvez cet article qui explique le principe de fonctionnement du contacteur auxiliaire.

guide d'utilisation du contacteur auxiliaire

Technologie et principe de fonctionnement contacteur auxiliaire ou bloc auxiliaire.
