Comment fabriquer un câble informatique RJ45 pour le réseau ?



comment fabriquer un câble informatique RJ45 ?

Que ce soit pour la communication internet ou pour la mise en réseau filaire d'équipements communicants, on utilise toujours le connecteur RJ45 comme prise normalisée. Le câble RJ45 s'achète tout fait mais si vous avez besoin d'une grande longueur, il est plus pratique de se fabriquer un câble RJ45. Découvrez dans cet article, le guide étapes par étapes pour concevoir un câble informatique RJ45 pour votre réseau VDI.



  • Pourquoi fabriquer un câble réseau RJ45 ?
  • Matériel nécessaire pour câbler le cordon RJ45
  • Norme pour le câblage d'un connecteur RJ45 mâle
  • Guide de raccordement du câble réseau RJ45
  • Tester le fonctionnement du câble réseau RJ45


Pourquoi fabriquer un câble réseau RJ45 ?

Dans ce tutoriel, je propose d'expliquer les différentes étapes de la réalisation d'un câble réseau RJ45 de type droit. Mais pourquoi faire soi-même un câble RJ45 alors qu'il est possible d'en trouver facilement dans le commerce ?

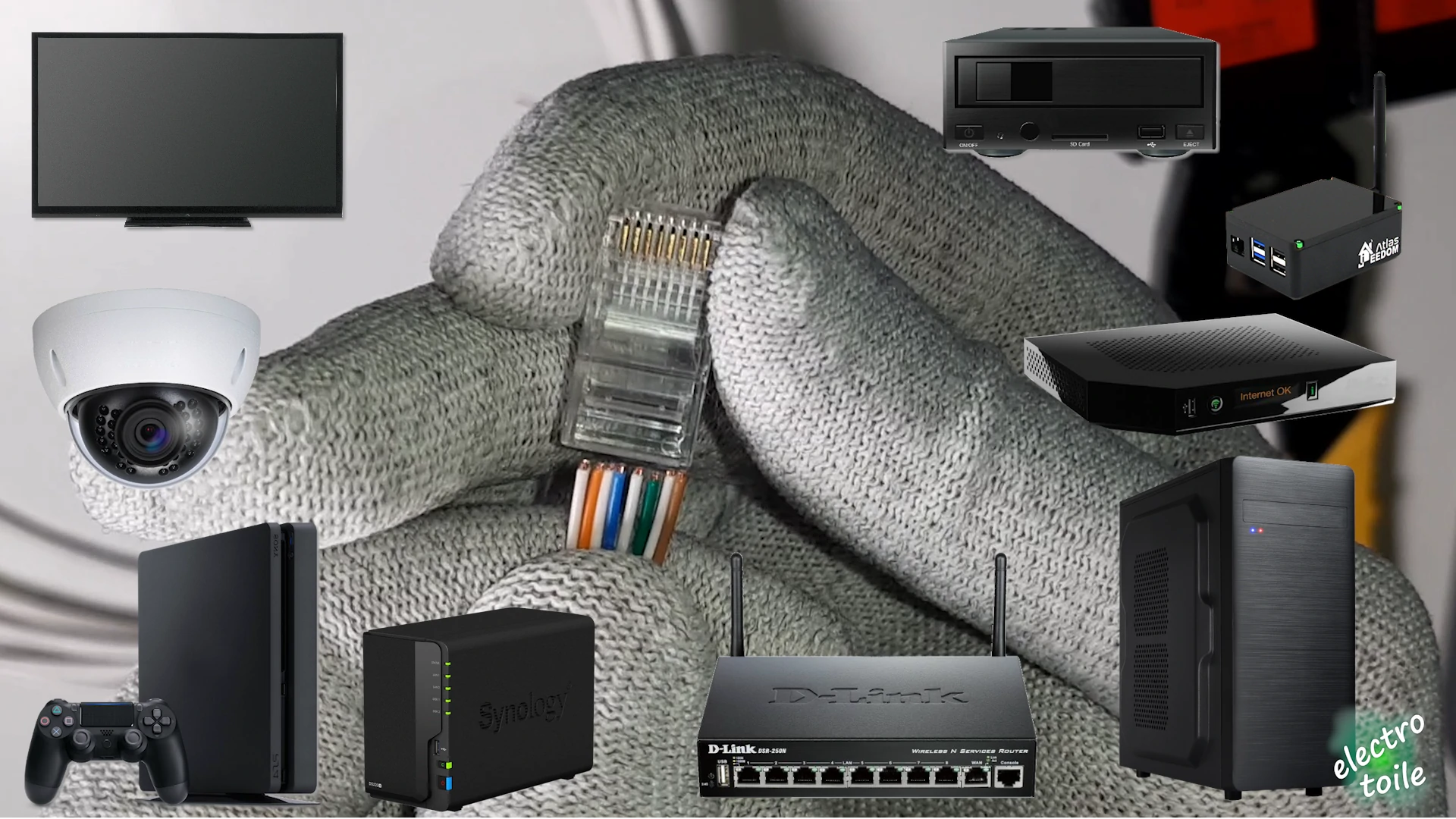

comment raccorder un câble informatique rj45 réseau ?
Le câble informatique RJ45 permet la communication entre de nombreux équipements

Cette liaison mobile permet de connecter divers appareils communicants en filaire via une liaison Ethernet. Que ce soit des ordinateurs, une console de jeu, une télévision, une box internet ou domotique, une caméra de vidéosurveillance, tous ces équipements utilisent la prise RJ45 ou le connecteur RJ45 pour la communication filaire en Ethernet.

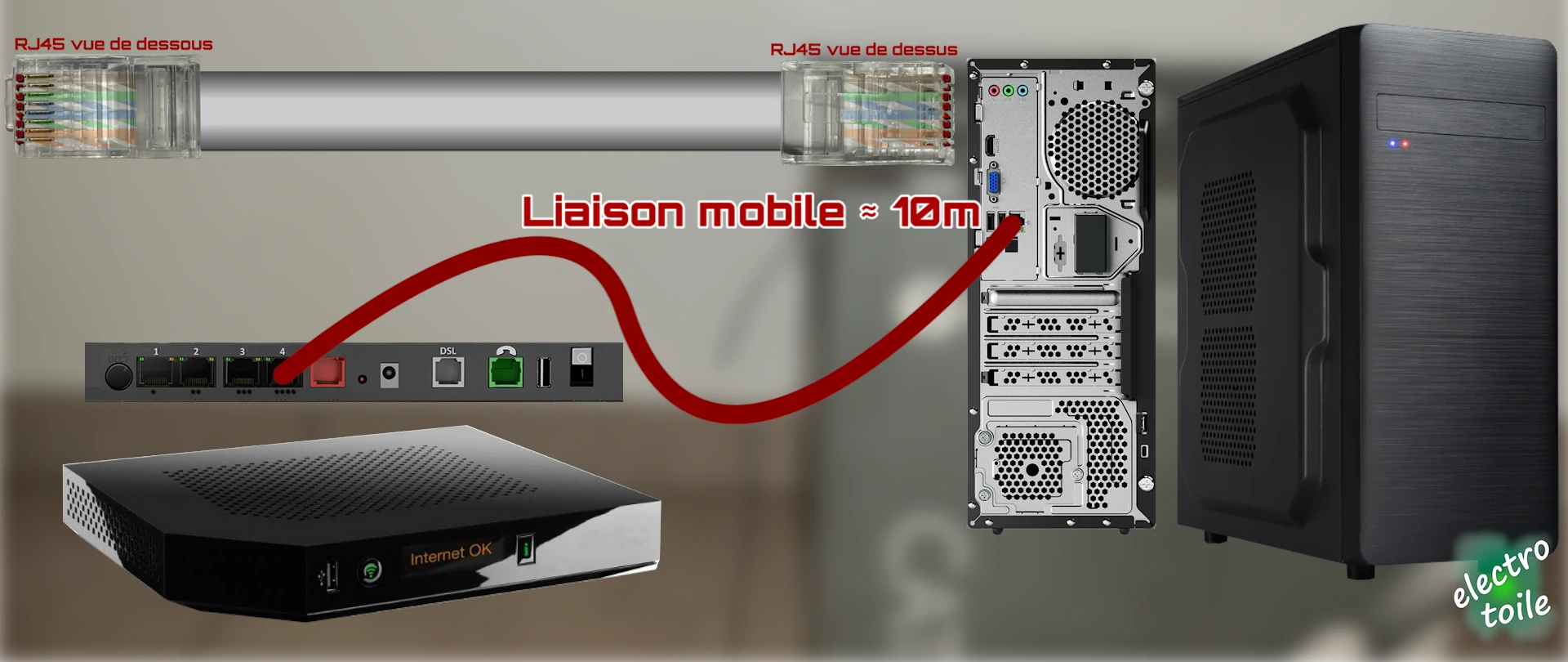

relier un ordinateur à une box internet avec un câble ethernet RJ45
Exemple de branchement d'un câble réseau RJ45 entre un ordinateur et un box internet

En fonction de l'endroit où sont installés ces appareils, il se peut qu'aucun réseau filaire ne soit déjà tiré. Et dans ce cas, le plus simple, c'est de fabriquer un câble réseau RJ45 de grande longueur afin de connecter entre eux vos équipements.

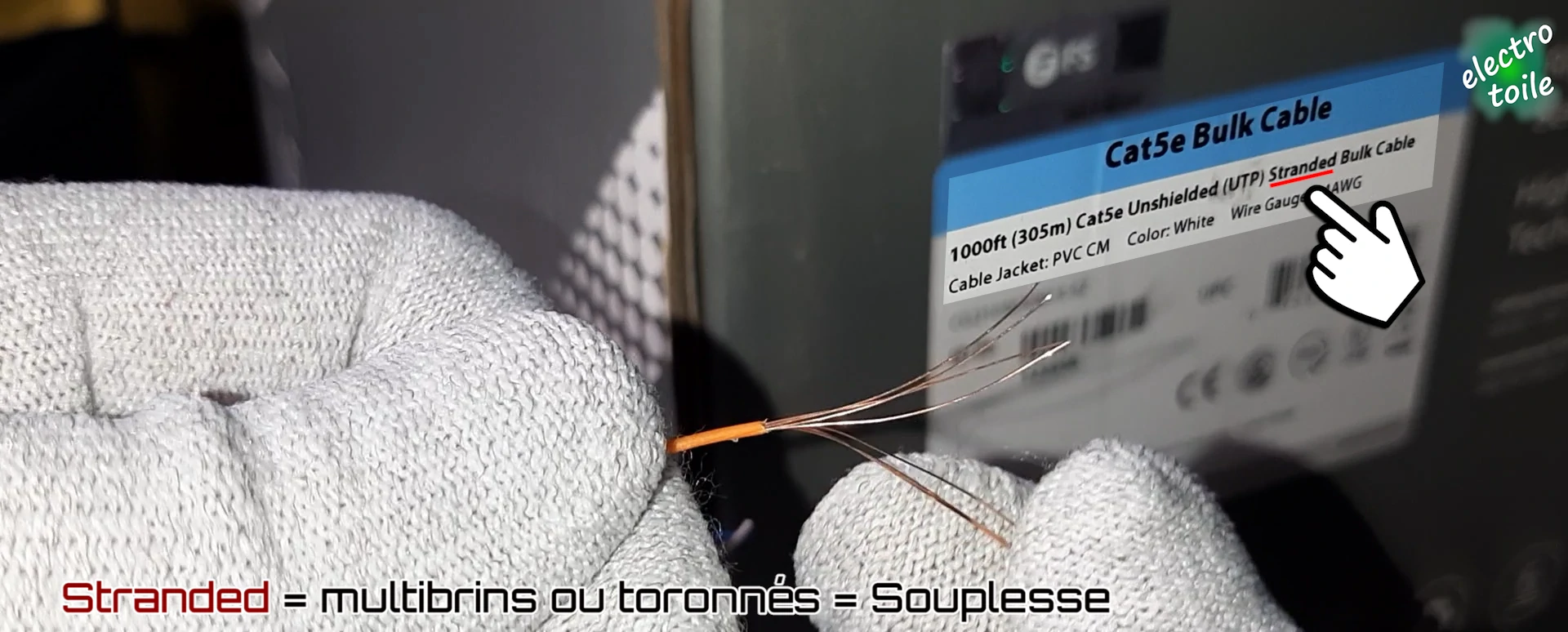

Pour obtenir un cordon réseau souple, utilisez un câble 4 paires torsadées stranded ou toronné, c'est à dire que chaque âme conductrice du câble est composée de multibrins.

Câble UTP cat.5e stranded
Câble à 4 paires torsadées stranded = câble souple car conducteur multibrins


Tutoriel de câblage d'un cordon RJ45 en vidéo.

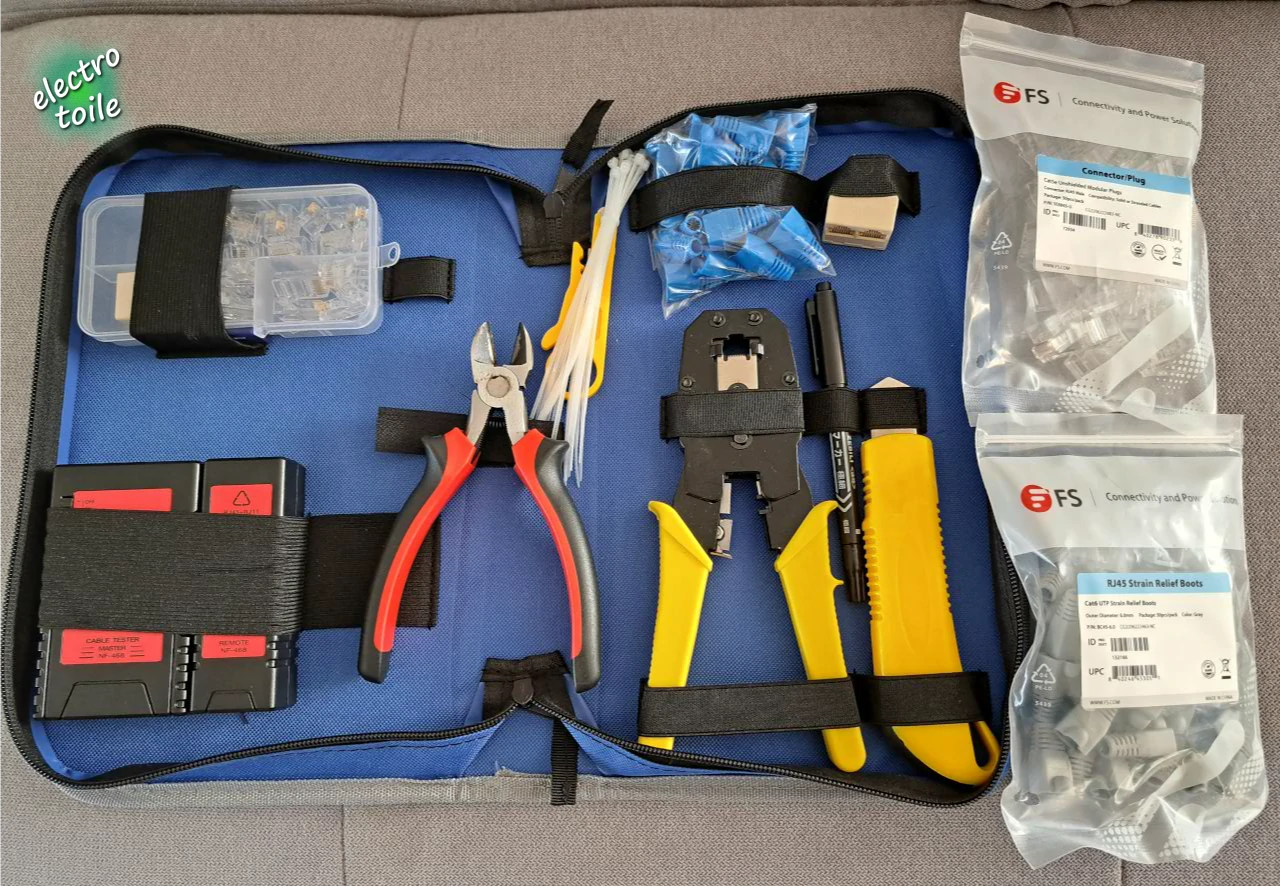

Matériel nécessaire pour câbler le cordon RJ45 :

Vous pouvez vous procurer le matériel FS utilisé dans ce tutoriel en cliquant sur les liens ci-dessous :

matériel nécessaire pour réaliser un câble RJ45 informatique
Le matériel nécessaire à la réalisation d'un câble réseau RJ45



Norme pour le câblage d'un connecteur RJ45 mâle :

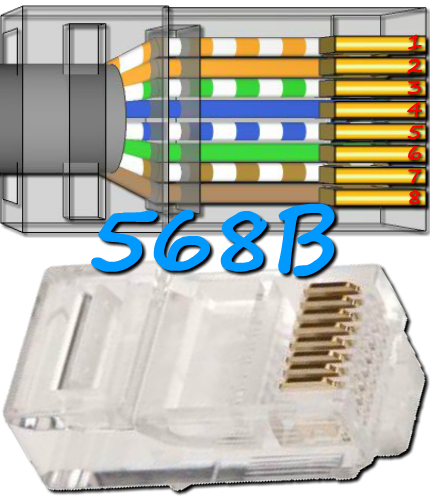

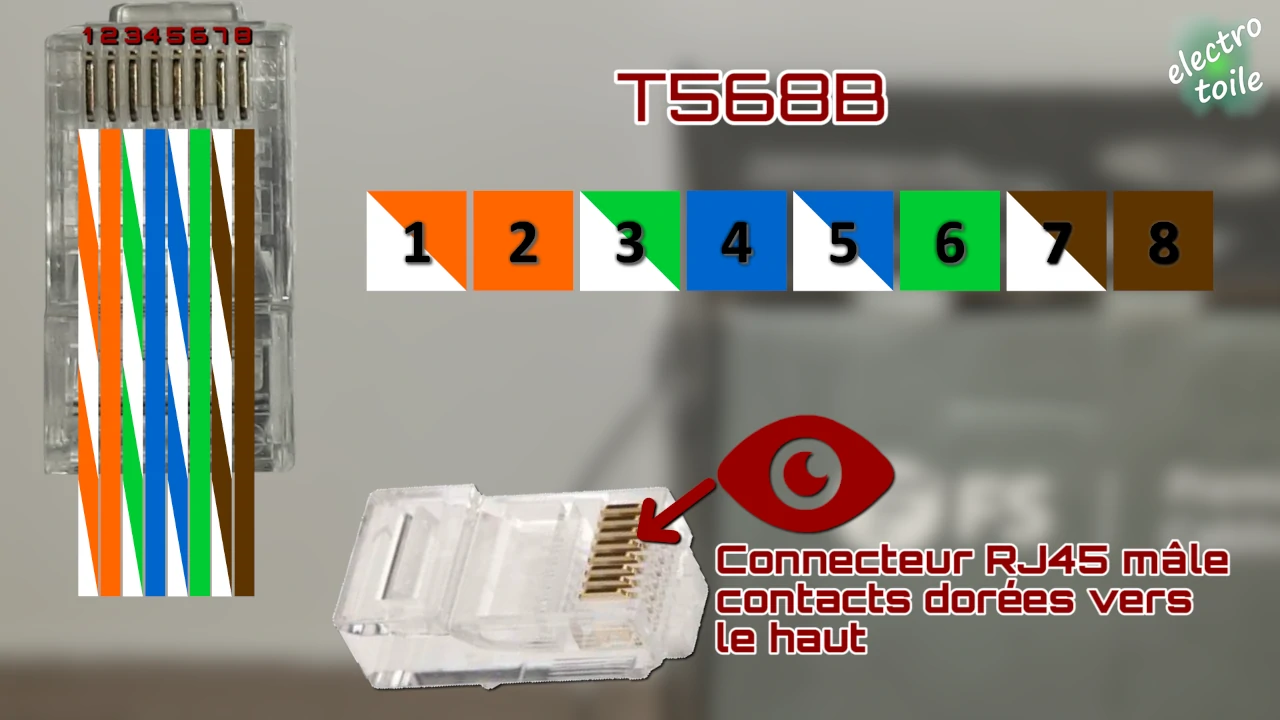

Dans ce tutoriel de raccordement d'un câble ethernet avec connecteur RJ45, j'utilise la norme de câblage T568B, celle-ci impose l'ordre d'alignement des couleurs des conducteurs du câble 4 paires torsadées.

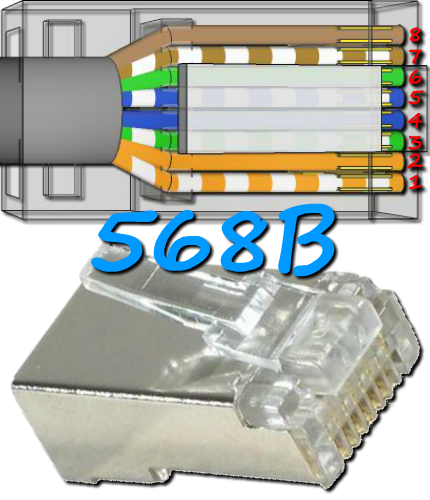

norme de câblage RJ45 T568B
Norme T568B pour le raccordement du connecteur mâle RJ45

Mais il existe deux conventions de câblage, L’erreur à éviter est de mélanger les deux conventions :

EIA/TIA 568A (USA)

EIA/TIA 568B (Europe)

Couleurs 568A Paire 568A Couleurs 568B Paire 568B Connecteur mâle RJ45
Blanc Vert 2 Blanc Orange 3

Vert 2 Orange 3
Blanc Orange 3 Blanc Vert 2
Bleu 1 Bleu 1
Blanc Bleu 1 Blanc Bleu 1
Orange 3 Vert 2
Blanc Marron 4 Blanc Marron 4
Marron 4 Marron 4

Avant d'insérer les conducteurs dans le connecteur RJ45, veillez à bien les aligner.

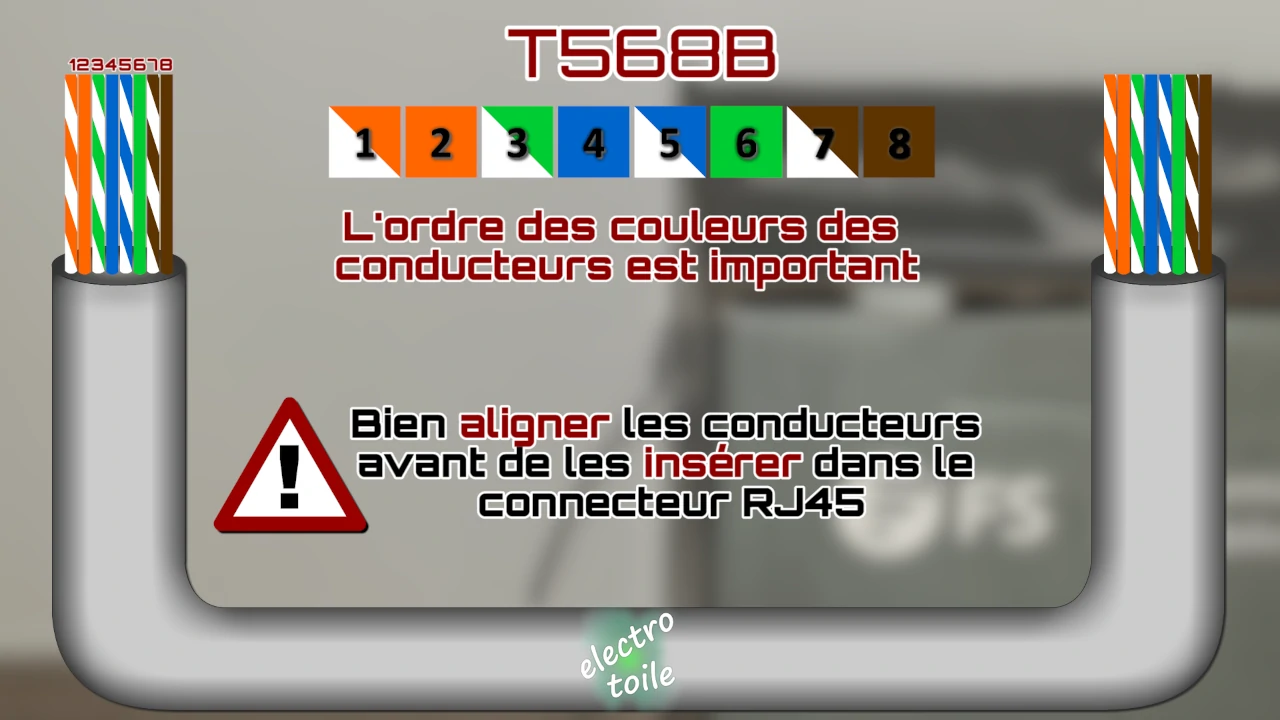

aligner les couleurs dans le bon ordre en respectant la norme 568B
Il faut bien respecter l'alignement des couleurs des conducteurs (norme 568B)

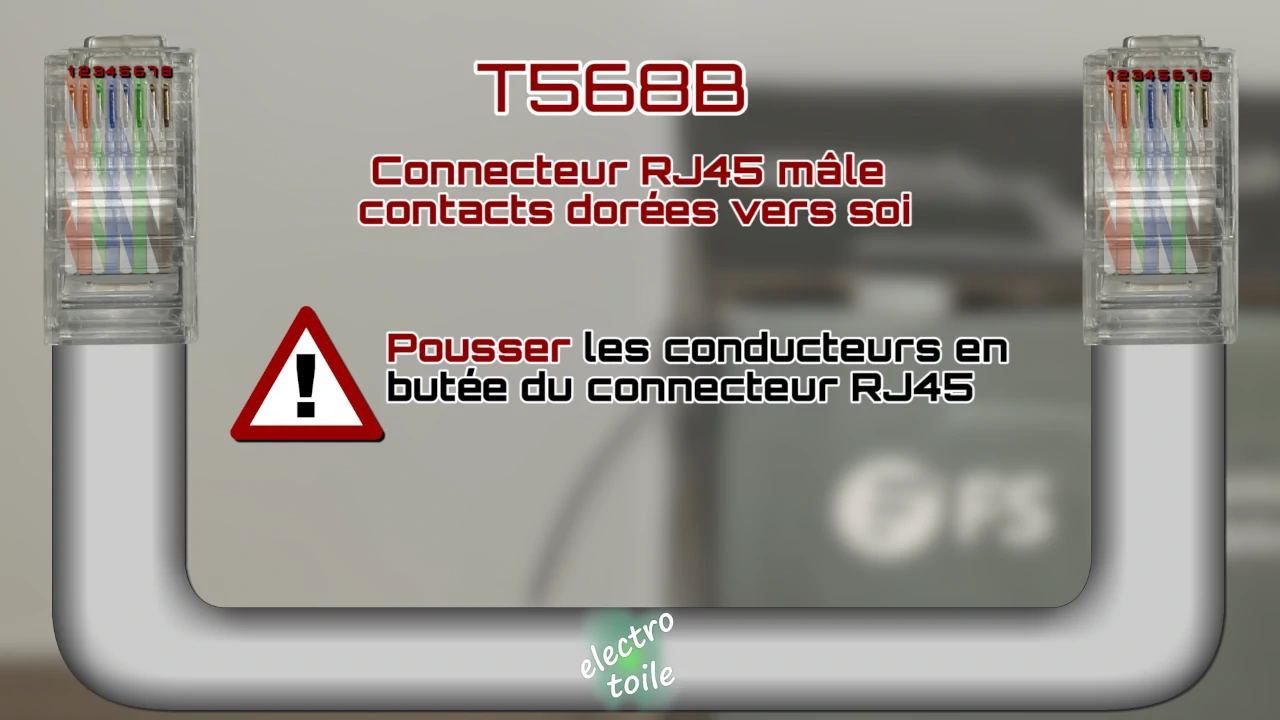

attention Attention à l'orientation des connecteues RJ45, sur l'image ci-dessous ces derniers sont pris avec les contacts dorés vers soi et donc la languette vers l'arrière. attention


cabler un connecteur RJ45
Les 8 conducteurs doivent arriver en butée du connecteur RJ45


Maintenant que vous connaissez la convention de câblage d'un connecteur RJ45 qui sera utilisé dans le guide, voyons la procédure complète pour réaliser un câble RJ45 et la méthode pour le tester et valider son fonctionnement.




Guide de raccordement du câble réseau RJ45 :

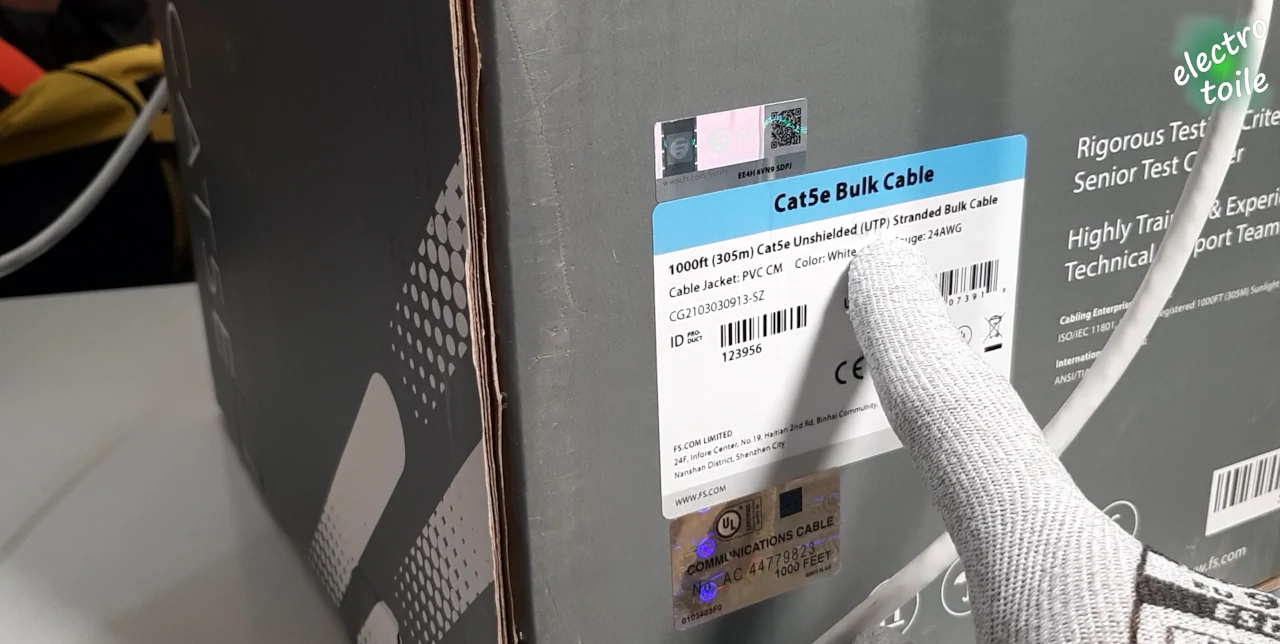

La réalisation d'un câble informatique RJ45 n'est pas compliquée, elle nécessite juste d'être rigoureux surtout lors de l'utilisation du connecteur RJ45. Dans un premier temps, il faut choisir le câble 4 paires torsadées que vous souhaitez employer. Dans ce guide je prend un câble UTP, c'est la version la plus simple et la moins protégée face aux preturbations électromagnétiques.

câble réseau UTP cat5e stranded
4 paires torsadées cat. 5E UTPCâble 4 paires torsadées cat5e UTP Stranded

Ce câble UTP et de catégorie 5e a la particularité d'être très souple, car il est composé de conducteurs multibrins (stranded = toronnés). Cette souplesse sera pratique lors d'utilisation de ce câble réseau RJ45.

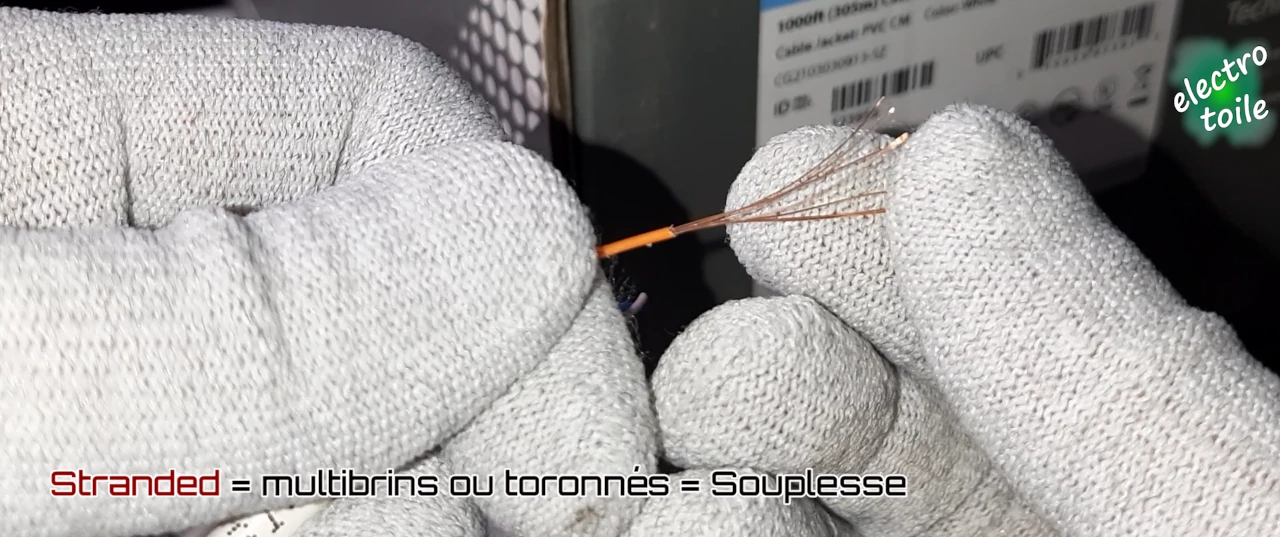

Câble réseau 4 paires torsadées souple ou toronné
La souplesse du câble vient des multibrins des conducteurs

• Préparer le câble à 4 paires torsadées

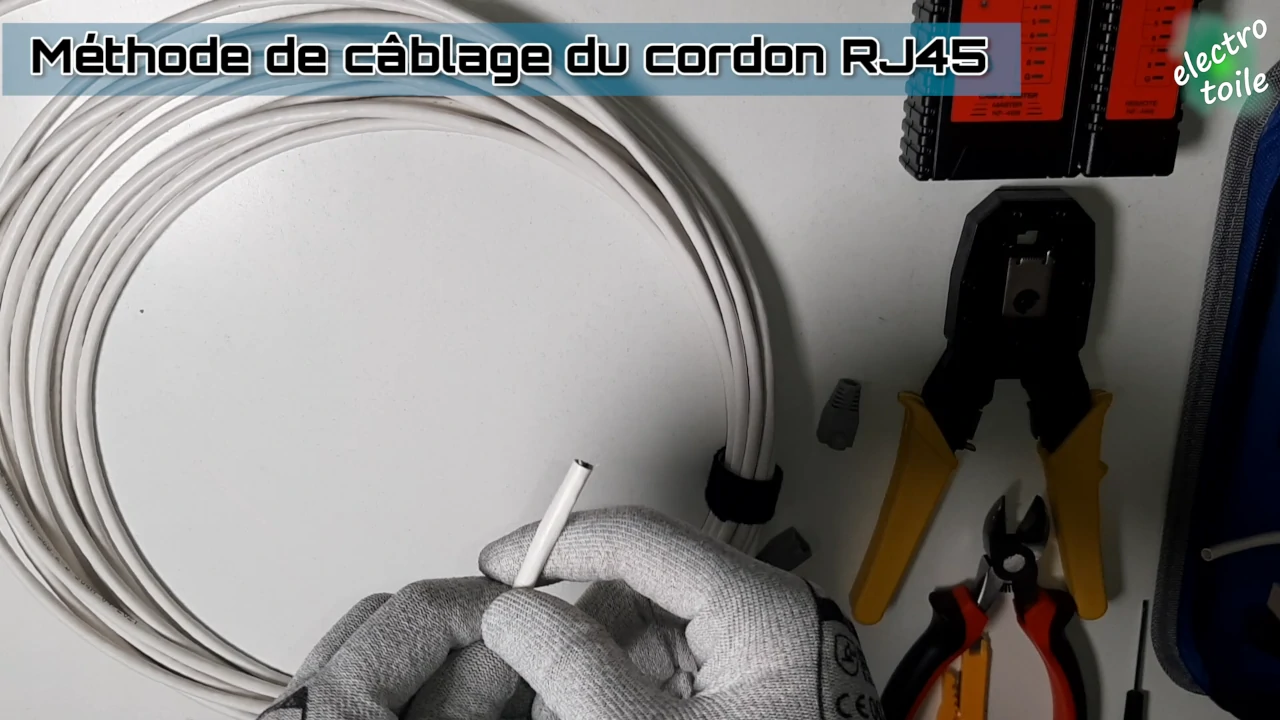

Pour commencer, il faut déterminer la longueur de câble nécessaire, puis il faut le couper en fonction de vos besoins en utilisant une pince coupante.

mesurer la longueur de câble réseau et couper le câble
Le câble est prêt à être raccordé

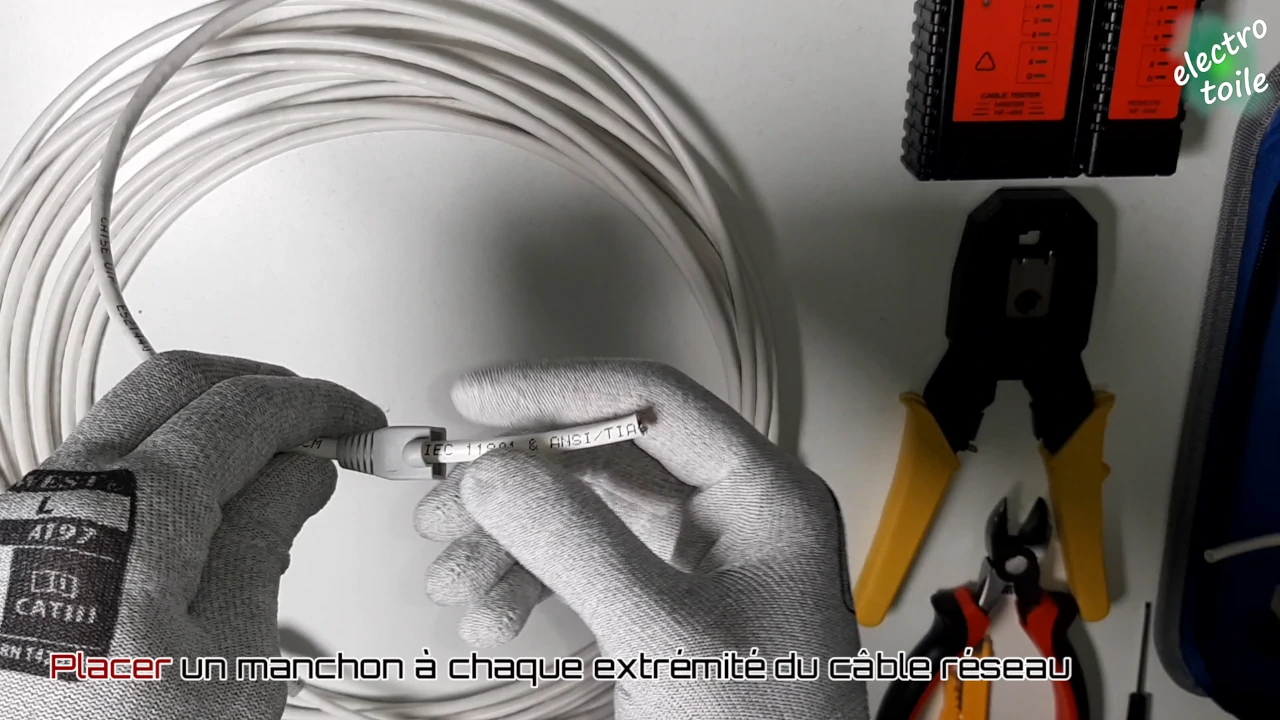

Placer à chaque extrémité du câble un manchon RJ45, ce bout de plastique permet de protégérer la languette en plastique du connecteur RJ45, cette dernière assurant le maintien du connecteur dans la prise RJ45. Le manchon assure également la protection entre le câble et le connecteur en réduisant les jeux entre les deux pour réduire les risques de mauvaises connexions.

manchon RJ45 sur câble réseau
N'oubliez pas de mettre le manchon RJ45 à chaque extrémité du câble

Si vous oubliez de positionner les manchons RJ45 sur le câble et que le sertissage du câble réseau est réalisé, il sera trop tard, vous devrez couper une extrimité du cordon pour y mettre les manchons RJ45.


• Dégainer et préparer les conducteurs du câble réseau

Dégainer le câble réseau sur 3 à 4 cm, afin de retirer l'isolant global qui entoure les conducteurs à paires torsadées (utilisation du dénude câble).

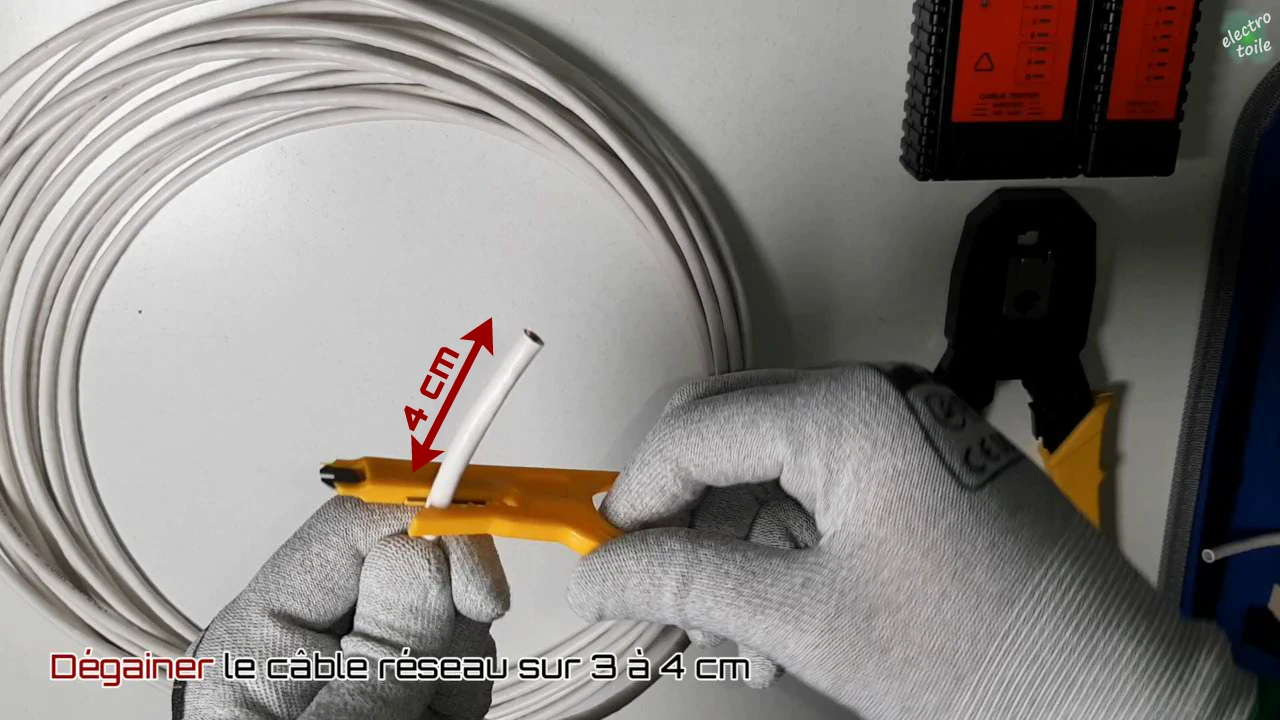

retirer la gaine du câble réseau sur 4 cm
Utiliser le dénude câble pour retirer la gaine

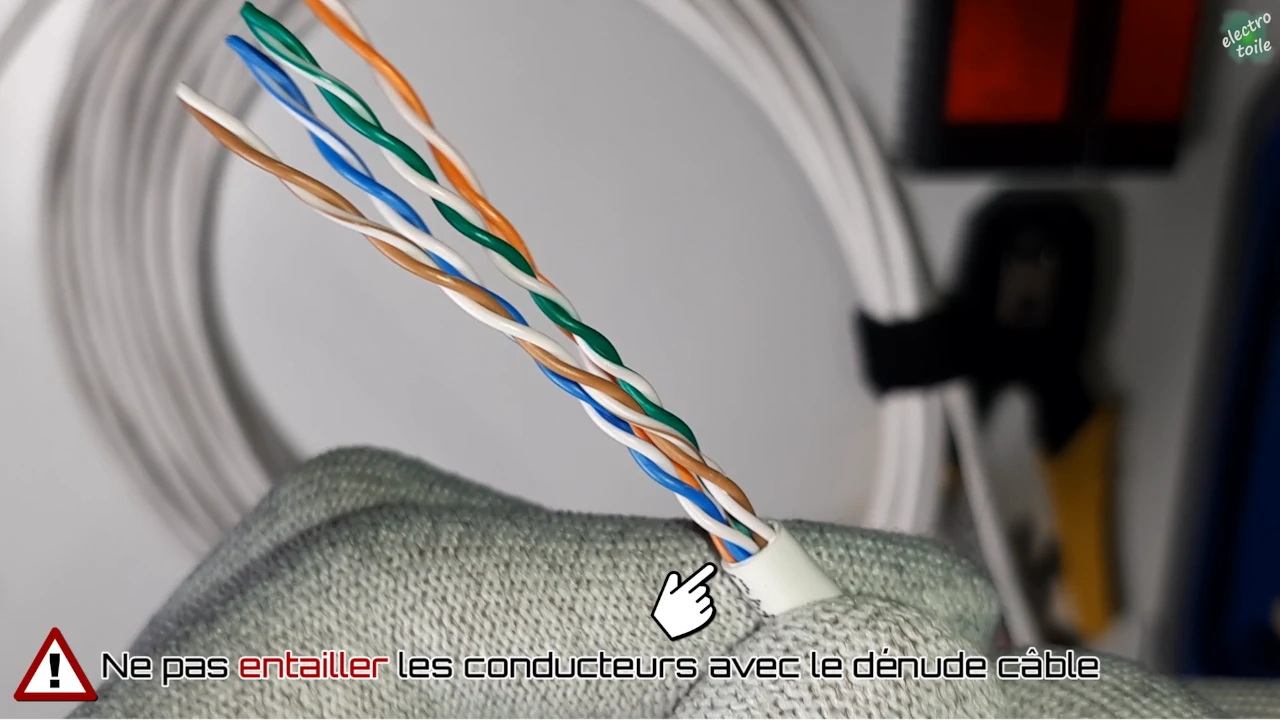

En utilisant le dénude câble, il faut veiller à ne pas abîmer l'isolant des conducteurs afin de ne pas dégrader les propriétés du câble réseau.

dégainer le câble en veillant à ne pas abimer les conducteurs
Vérifiez que les isolants des 8 conducteurs ne sont pas entaillés

On peut observer que les conducteurs sont associés par paires torsadées. Il y a au total 4 paires, soit 8 conducteurs : Orange-Blanc/Orange | Vert-Blanc/Vert | Bleu-Blanc/Bleu | Marron-Blanc/Marron.

• Dépairer et aligner les conducteurs

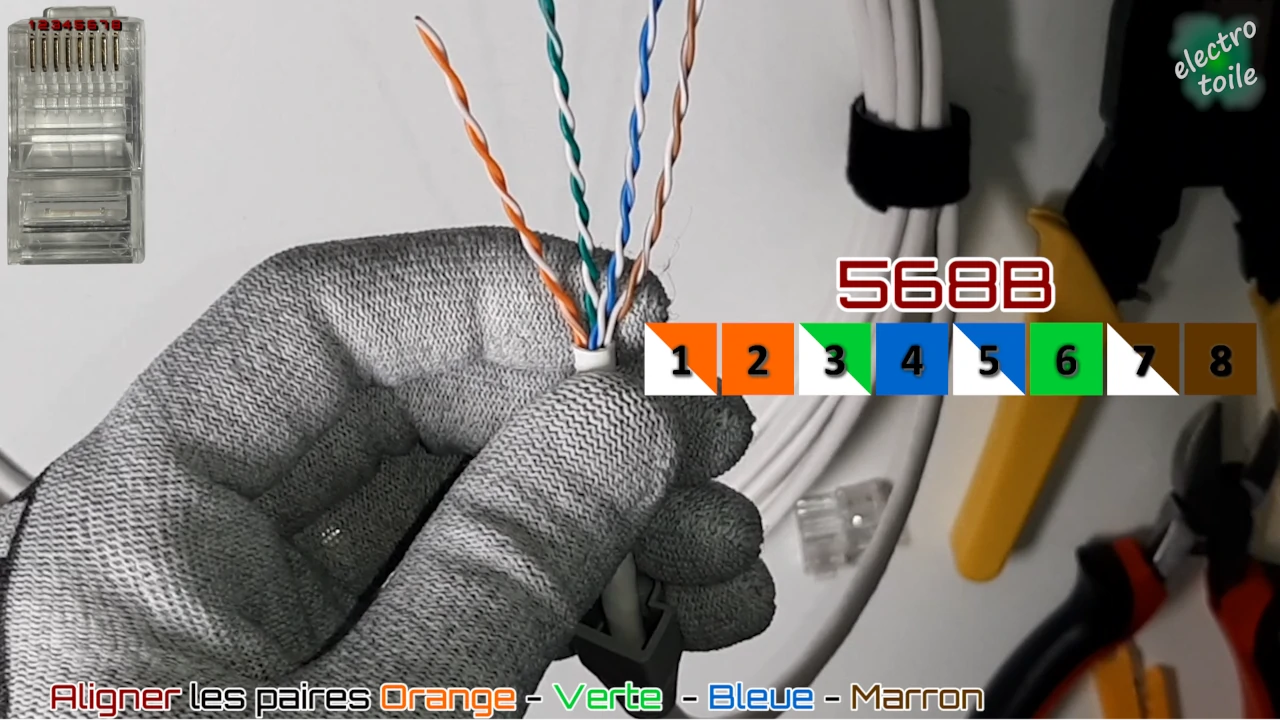

Commencer par aligner les 4 paires dans l'ordre suivant : Orange | Verte | Bleue | Marron.

alignez les 4 paires torsadées du câble réseau
Cet ordre vous aidera à câbler le connecteur RJ45

Pour faciliter l'insertion des conducteurs dans le connecteur RJ45, il faut au préalable séparer les différentes paires et les aligner dans l'ordre correspondant à la norme choisie, pour ma part ce sera la 568B.

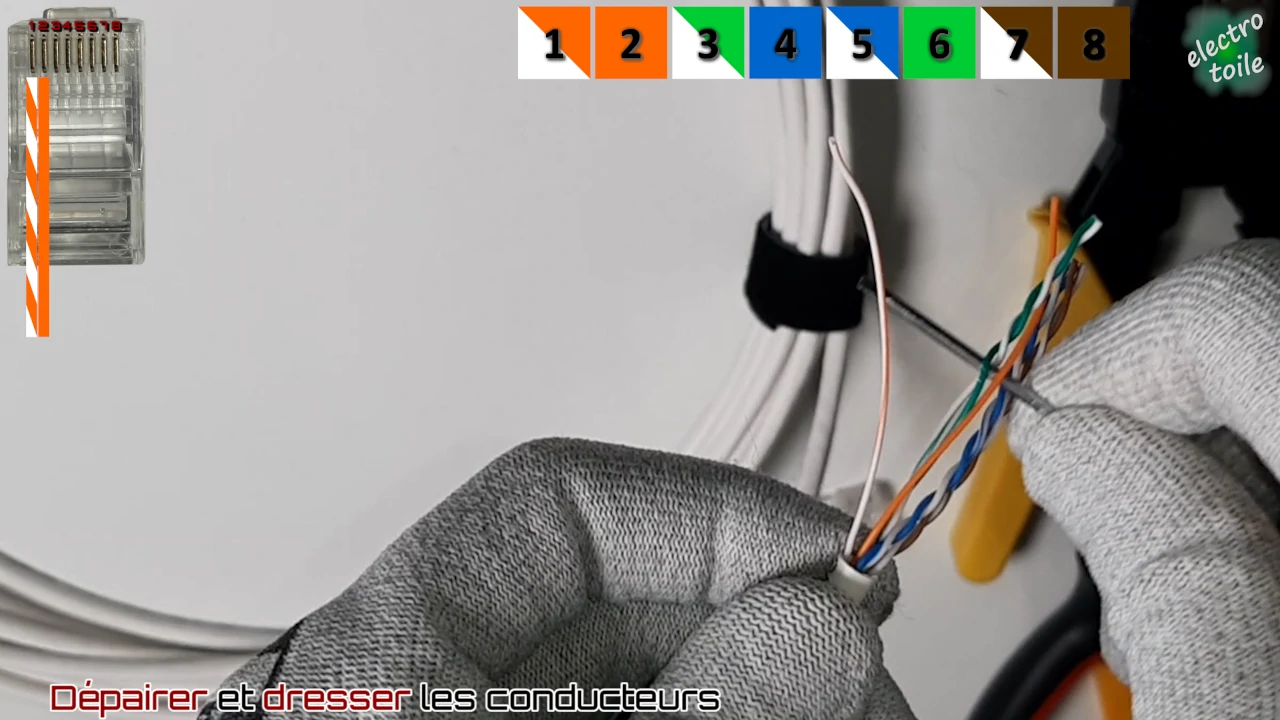

Afin de faciliter le dépairage des conducteurs, j'utilise un petit tournevis, mais il faudra faire attention à ne pas entailler l'isolant des conducteur.

dépairez les conducteurs du câble réseau
Séparez les 4 paires du câble réseau

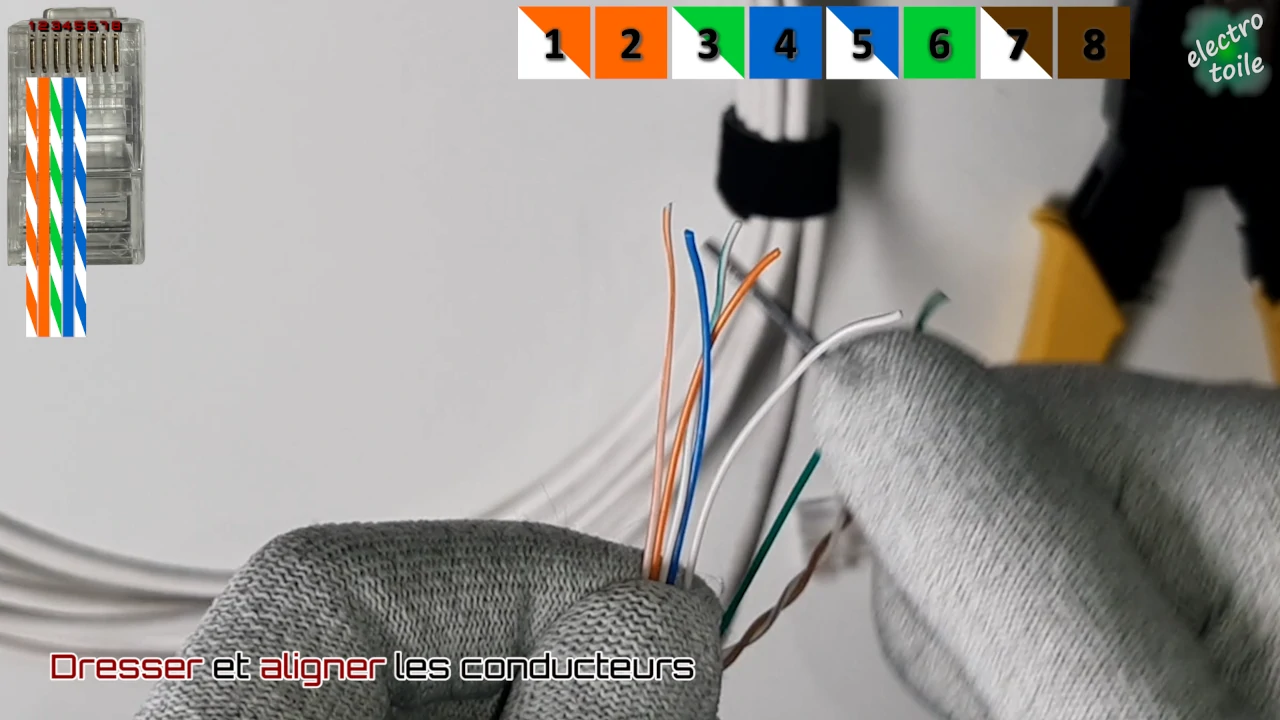

Avec le côté lisse du tournevis, il faudra lisser chaque conducteur afin qu'ils soient bien dressés et droits, cela facilitera l'insertion dans le connecteur RJ45.

dressez les conducteurs afin qu'ils soient bien droits et alignés
Alignez dans le bon ordre chaque conducteur du câble réseau

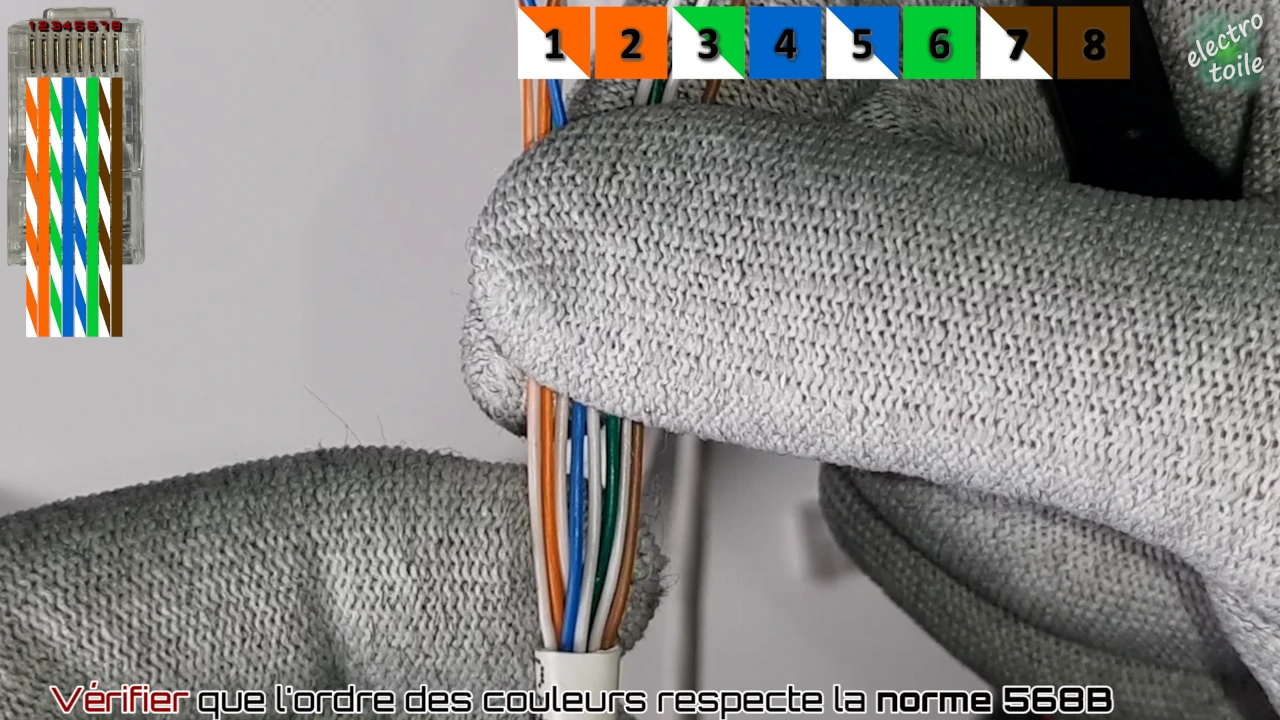

Assurez-vous que l'ordre des conducteurs est bien conforme à la norme 568B.

vérifiez que l'ordre des conducteurs respecte bien la norme T568B
Avant le sertissage, vérifiez le respect de l'ordre des couleurs des conducteurs

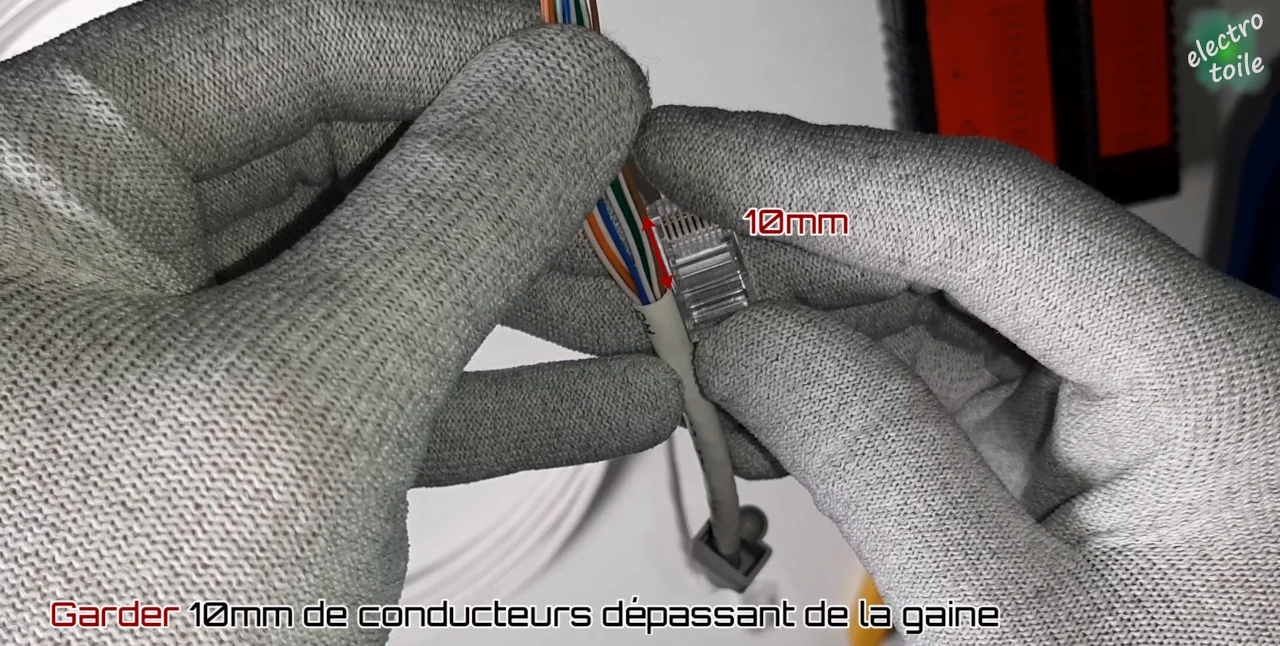

Pour que les conducteurs du câble réseau ne dépasse pas du connecteur RJ45, il ne faudra garder que 10mm de conducteurs.

Couper les conducteurs afin de garder seulement 10mm de fils
Mesurer 1cm de conducteurs en partant de la gaine

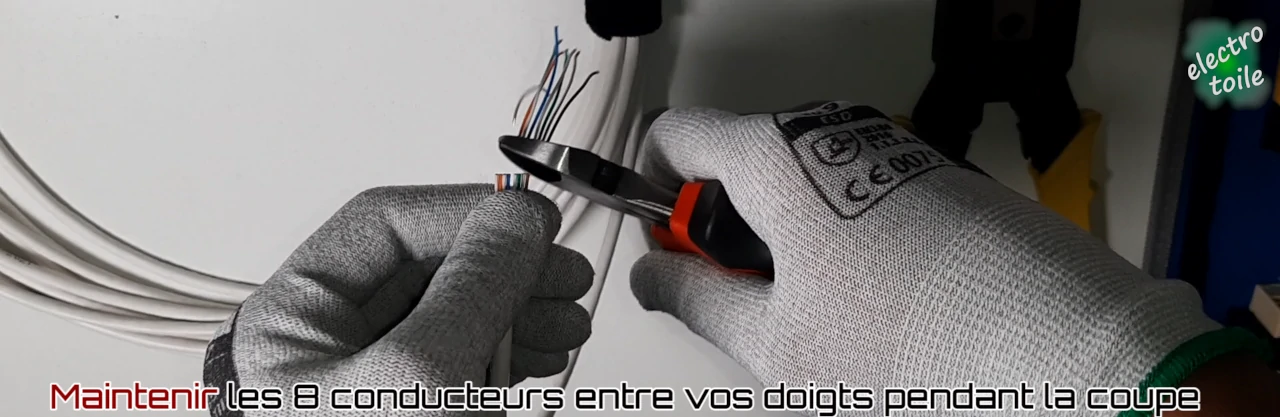

Avec la pince coupante, couper le surplus de conducteur pour ne garder qu'un centimètre de fils, veillez à maintenir l'ordre des conducteurs et évitez les croisements de fils.

Couper les conducteurs afin de garder seulement 1cm de fils
Attention à ne pas faire de croisement dans les conducteurs

• Placer et sertir le connecteur RJ45

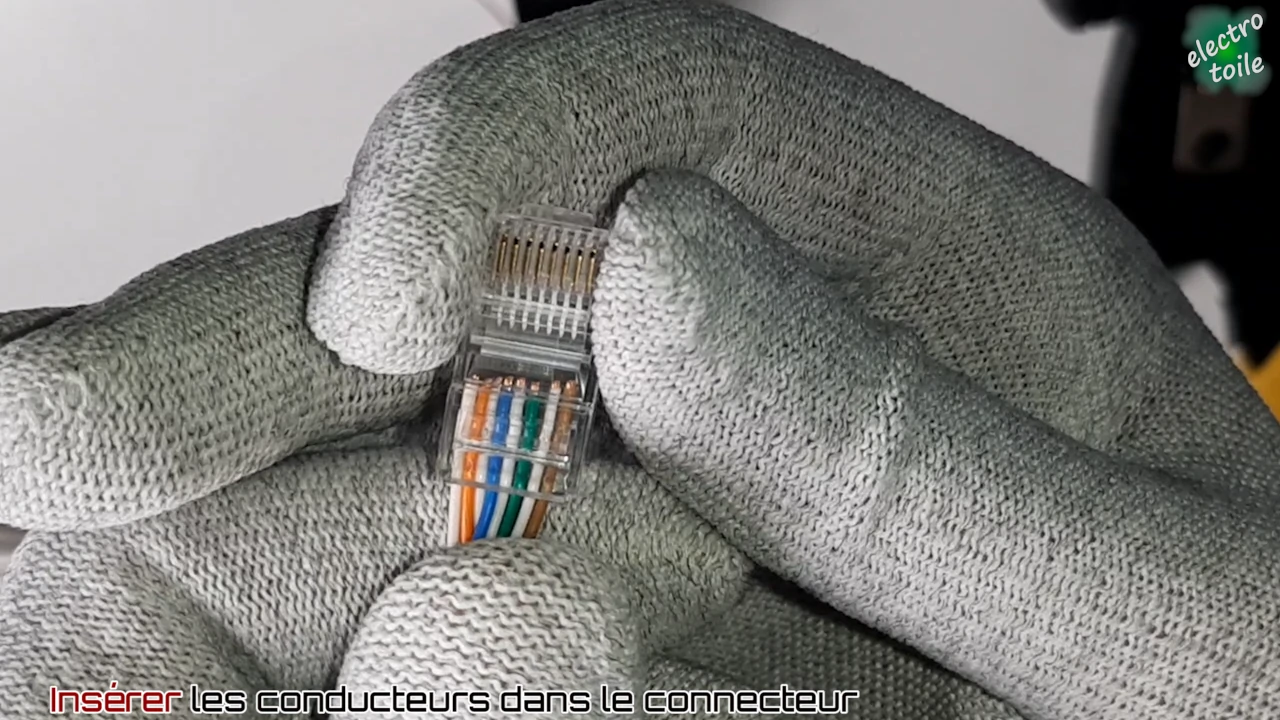

Insérer les 8 conducteurs alignés dans le connecteur RJ45.

insérer les conducteurs dans le connecteur RJ45
Placez les 8 fils dans l'ordre dans la fiche RJ45

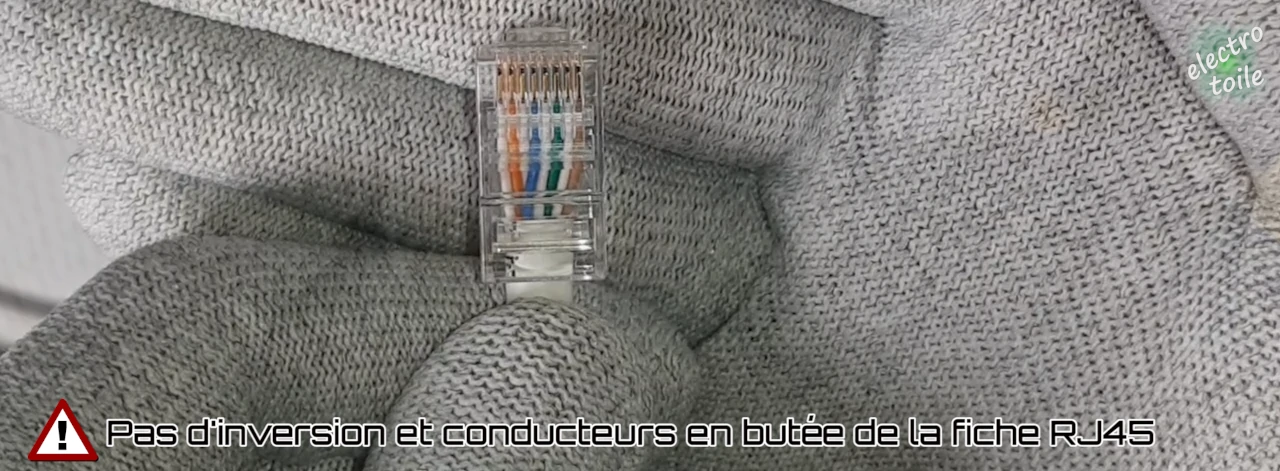

S'assurer qu'aucun croisement ne se fasse dans le connecteur RJ45 et que les 8 conducteurs arrivent bien en butée de la fiche.

Couper les conducteurs afin de garder seulement 1cm de fils
Les conducteurs doivent arriver en butée de la fiche RJ45

Ensuite, vient le sertissage du connecteur RJ45, on utilise pour cela la pince à sertir, cette étape permet de réaliser la liaison électrique entre les conducteurs et les contacts dorés du connecteur RJ45. Le sertissage assure également un maintien mécanique de la fiche RJ45 sur le câble réseau.

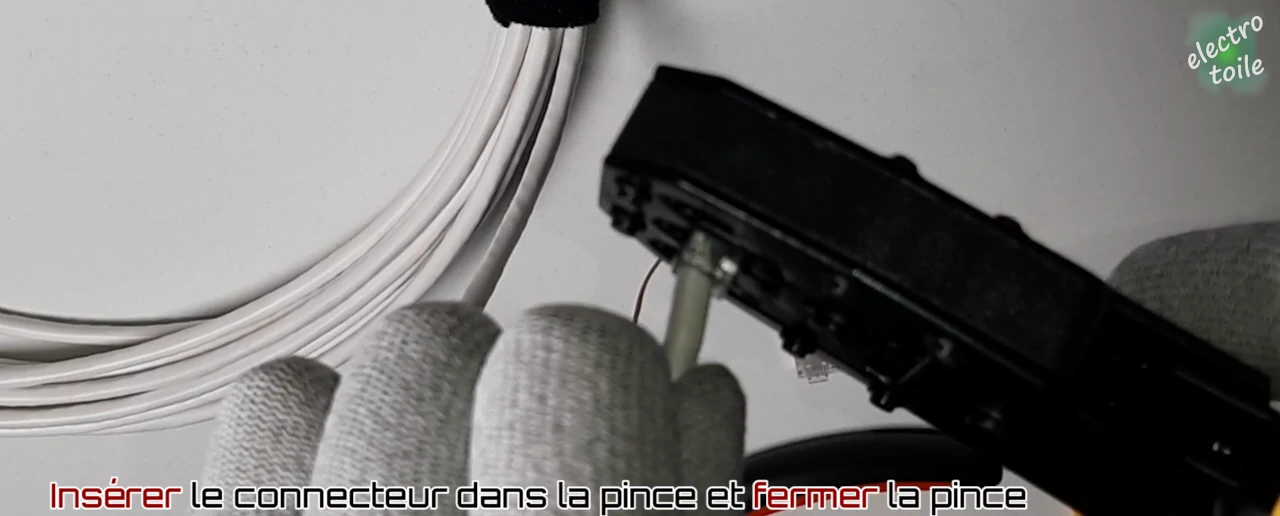

sertir la fiche RJ45 avec la pince à sertir
Sertir la fiche RJ45 avec la pince à sertir

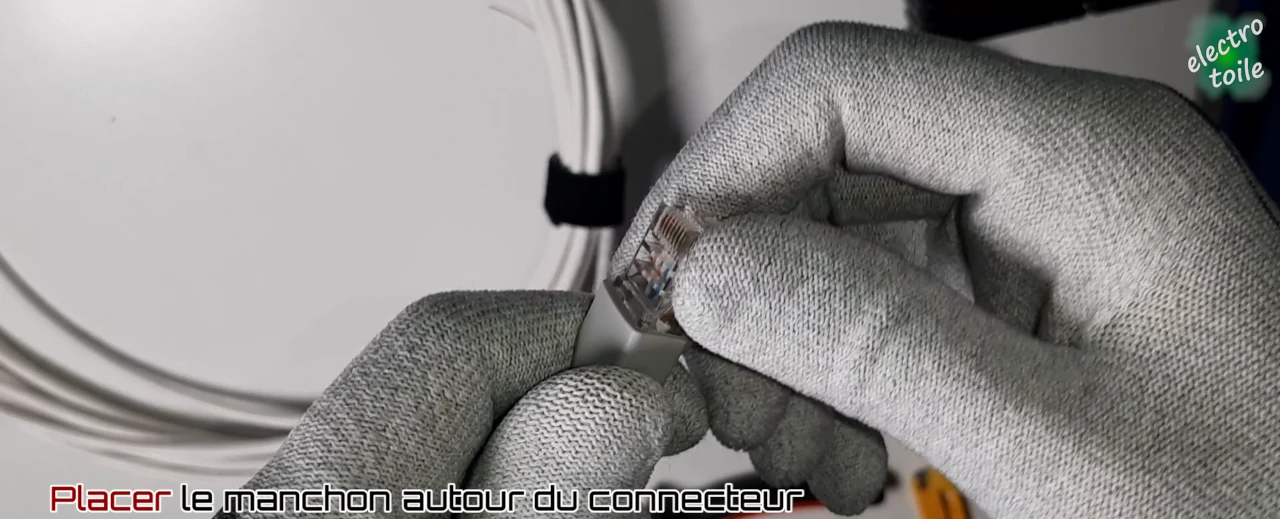

Enfin, positionner le manchon autour du connecteur RJ45 afin de protéger la languette.

placez le manchon autour du connecteur RJ45
Glissez le manchon de protection autour de la fiche RJ45

• Répéter les étapes précédentes pour l'autre extrémité du câble

Vous venez de terminer la première extrémité du câble réseau, il vous suffit de répéter les étapes précédentes pour la seconde extrémité du cordon RJ45.


Tester le fonctionnement du câble réseau RJ45 :

Avant de pouvoir utiliser le câble réseau, il faut s'assurer de son bon fonctionnement et vérifier qu'il n'y ait pas de court-circuit ou une mauvaise continuité des conducteurs. Cette étape est très simple si vous utilisez les bon outils.

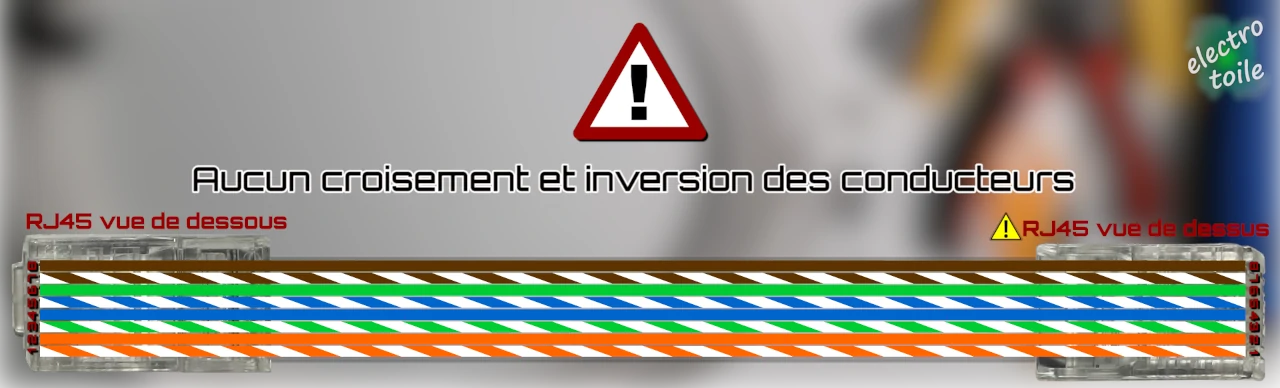

contrôler la continuité des conducteurs avec un testeur statique RJ45
La continuité des conducteurs assurera le bon fonctionnement du câble réseau

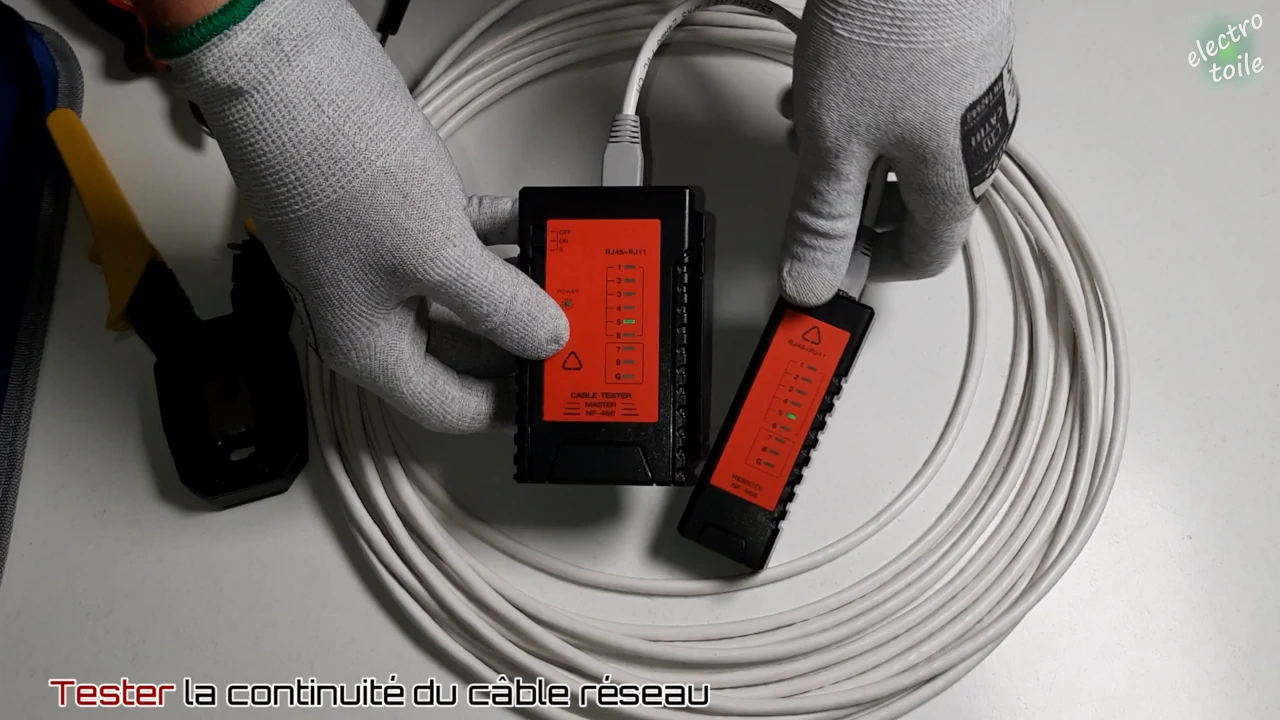

Je vous conseille d'utiliser un testeur de câble RJ45, cet appareil va vérifier la continuité de chaque conducteur en allumant des LEDs numérotées de 1 à 8.

tester le câble réseau avec un testeur de continuité RJ45
Le testeur réseau permet de valider le fonctionnement du câble RJ45

L'objectif c'est qu'elles s'allument de cette façon : 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7, 8-8 et éventuellement G-G, si vous utilisez un câble avec une masse connectée aux fiches RJ45.

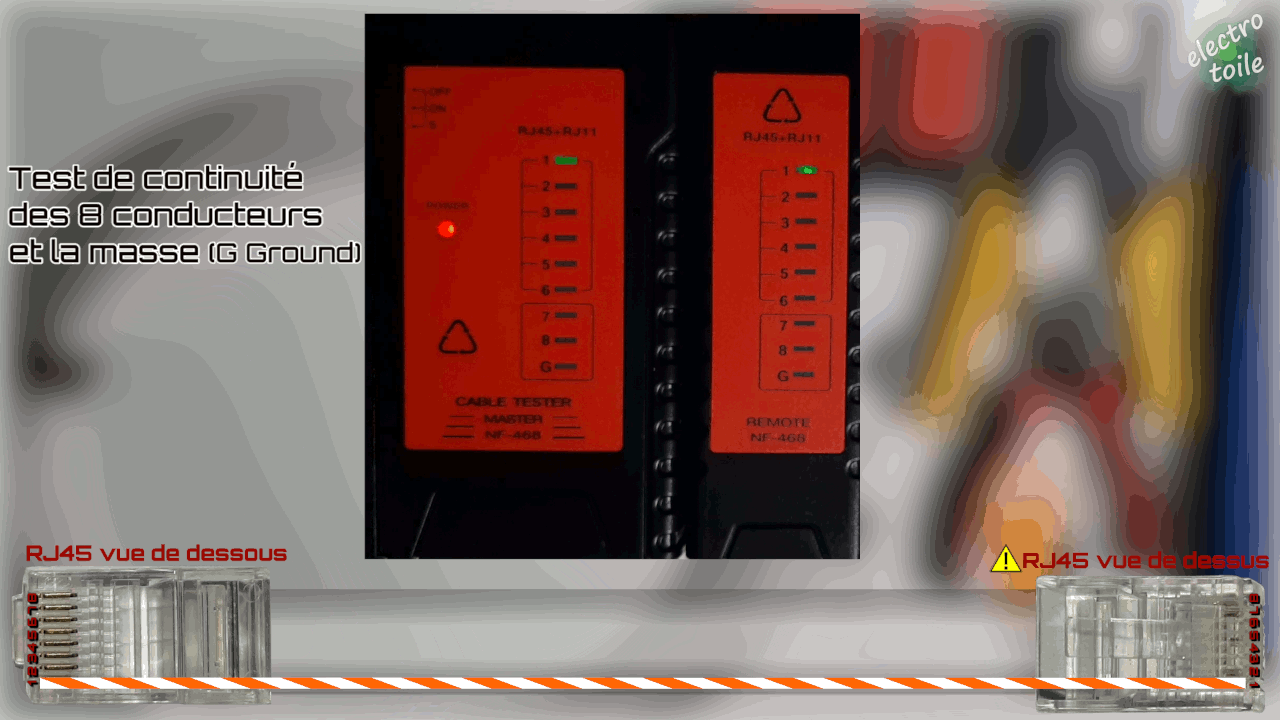

contrôler le câble réseau avec un testeur statique RJ45
Les LEDs doivent s'allumer par paire pour que le câble soit droit

Lorsque le test est bon et que vous avez validé le câble RJ45, vous pouvez le connecter à votre réseau en toute confiance.

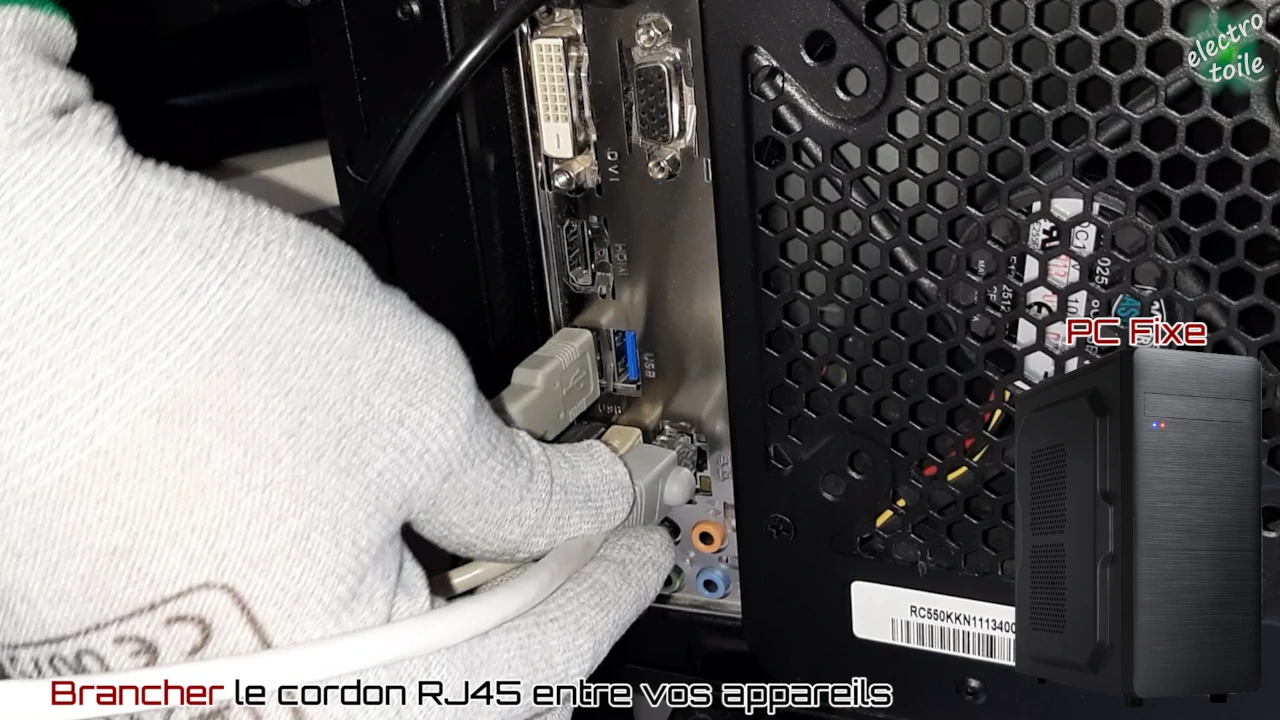

connecter le câble RJ45 sur le réseau informatique
Le câble RJ45 permet de relier en filaire les appareils communicants en Ethernet
