Utilisation de l'Interrupteur sans fil Netatmo sous Jeedom



installation de la commande sans fil netatmo 067723 sous Jeedom avec la passerelle Zigate+

Legrand propose une commande sans fil Netatmo gamme Celiane permettant facilement l'ajout d'une commande supplémentaire sans faire de travaux. Cet interrupteur radio utilise le protocole radio Zigbee, il sera très facile à inclure sous Jeedom avec une passerelle Zigate +. Découvrez l'utilisation de cette commande sans fil (démontage, montage) de référence 067723.



  • Découverte de la commande sans fil Netatmo
  • Démonter l'interrupteur Netatmo
  • Appairage de la commande sans fil Netatmo sous Jeedom
  • Scenario d'éclairage sous Jeedom avec l'interrupteur Netatmo


Découverte de la commande sans fil Netatmo :

La télécommande sans fil Netatmo communique sur le protocole radio Zigbee elle a pour référence : 0 677 23.

Elle permet un pilotage sans fil avec des ordres de commande ON / OFF pour l'éclairage ou pour une prise connectée.

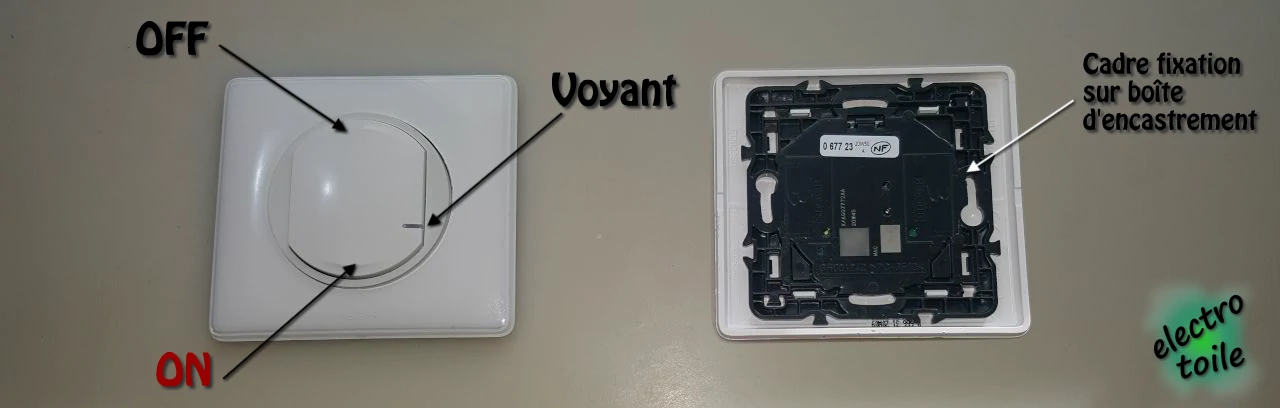

commande sans fil radio Netatmo Legrand protocole Zigbee référence 067723

Elle peut remplacer un interrupteur classique sur une lampe communicante ou un .

La commande sans fil permet d'obtenir un simple allumage communicant mais nécessite une lampe communicante ou un point d'éclairage équipé d'un micromodule d'éclairage radio Zigbee Netamo déjà associé dans votre installation domotique.

Vous pourrez également ajouter cette commande en supplément pour réaliser facilement un va et vient sans devoir faire des travaux supplémentaire.

commande de l'éclairage avec un interrupteur sans fil et un micromodule zigbee sur lampe
La commande sans fil est associée à un micromodule Zigbee Netatmo pour piloter l'éclairage à distance

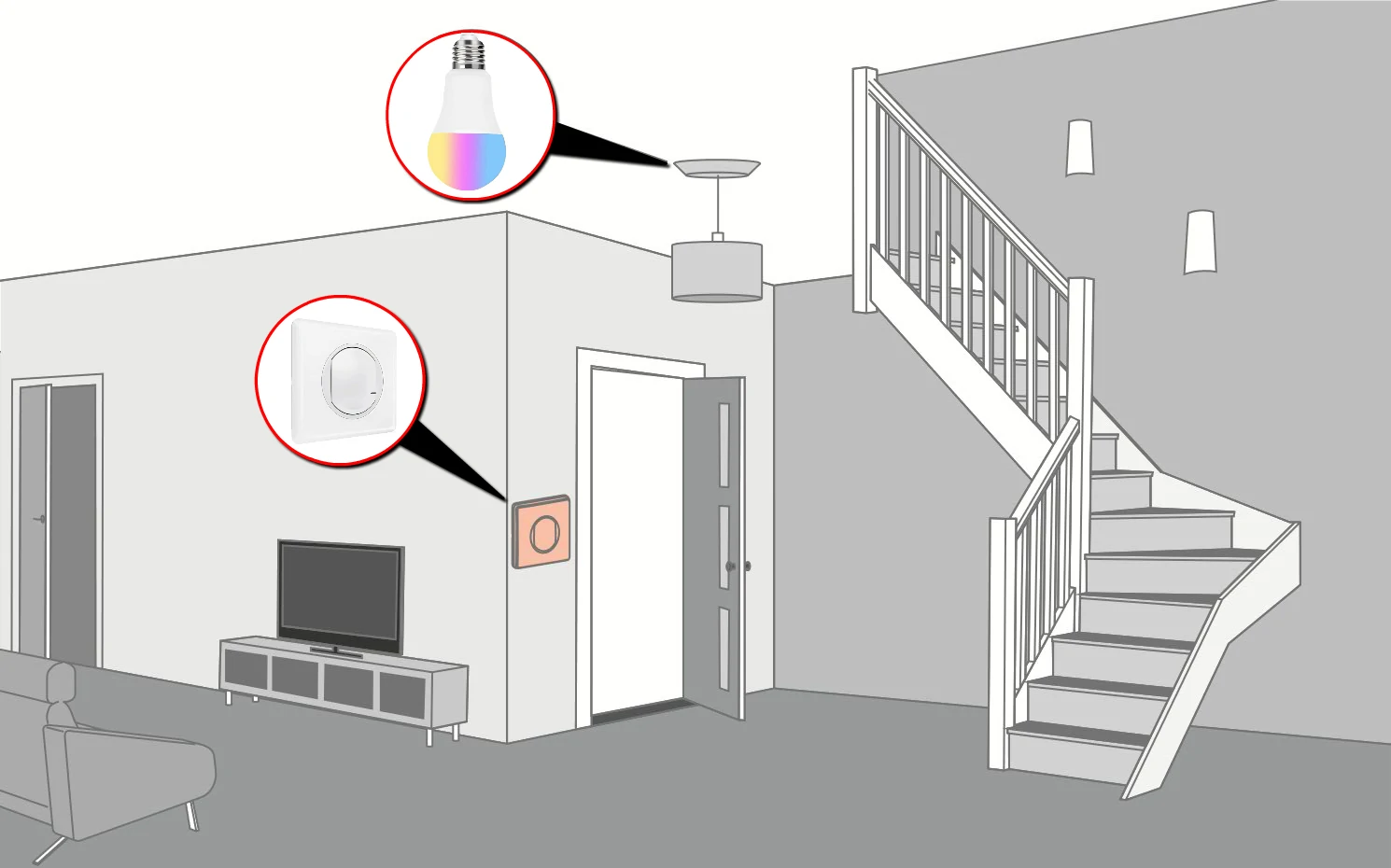

commande d'une éclairage intelligent communicant en zigbee avec la commande sans fil netatmo
La commande sans fil est associée à une lampe communicante à distance sur le protocole Zigbee

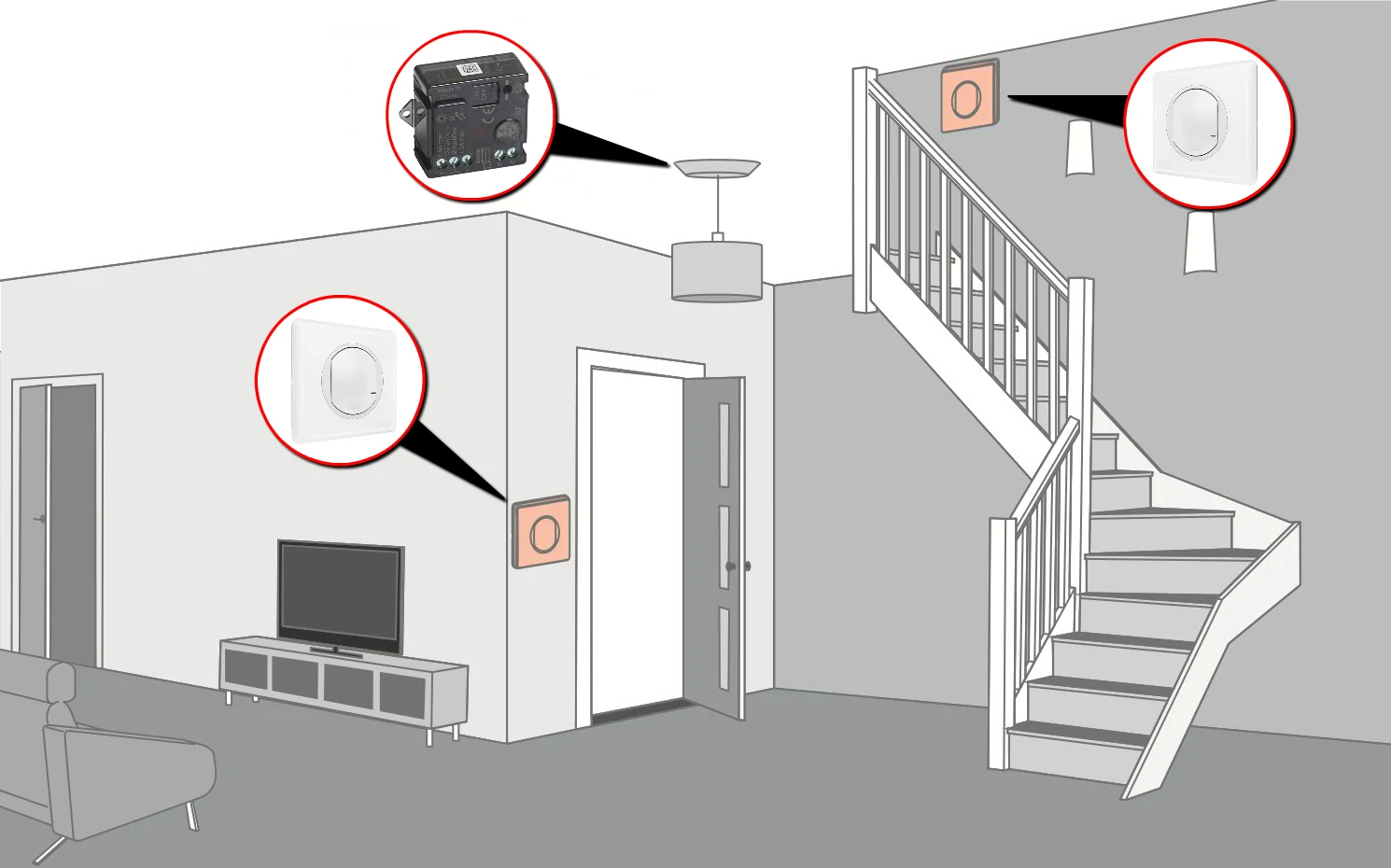

réaliser un circuit va-et-vient avec une commande sans fil netatmo zigbee
Installer un va-et-vient facilement avec une commande sans fil Netatmo

Pour l'installation contre la cloison, la commande sans fil peut se fixer comme un interrupteur classique sur une boite d'encastrement ou alors se coller contre un mur en utilisant du double face.



Démonter l'interrupteur Netatmo :

L'interrupteur sans fil est composé d'un l'enjoliveur, d'un anneau, du poussoir et du cadre comprenant l'électronique du module communicant. Il est plus simple de démonter la commande sans fil avec un tournevis plat.

Vue de l'intérieur on voit que la commande sans fil est alimentée par une pile CR2032 de 3V de marque Panasonic dont la durée de vie annoncée est de 8 ans.

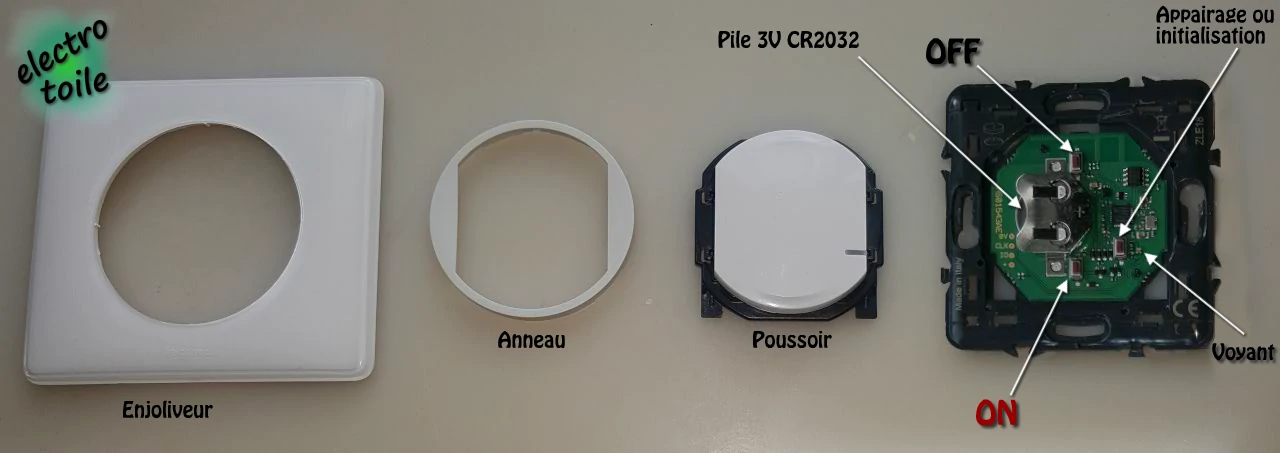

démonter la commande sans fil netatmo permet l'apparairage ou l'initialisation en mode usine
Pour initialiser la commande sans fil Netatmo, il faut démonter le module radio

Il y a 3 boutons poussoirs, celui du haut et celui du bas permettent permettent les commande ON et OFF ou la variation de luminosité.

Le bouton à droite sert de bouton Reset afin de remettre la commande sans fil en mode usine (Initialisation).

Enfin une petite led sur le coté donne des informations lors de l'installation et indique lorsque la pile est faible.

microchip atmel ATSAMR21E émetteur récepteur Zigbee 2,4GHz
Circuit imprimé de la commande sans fil intégrant un microcontrôleur ATSAMR21E

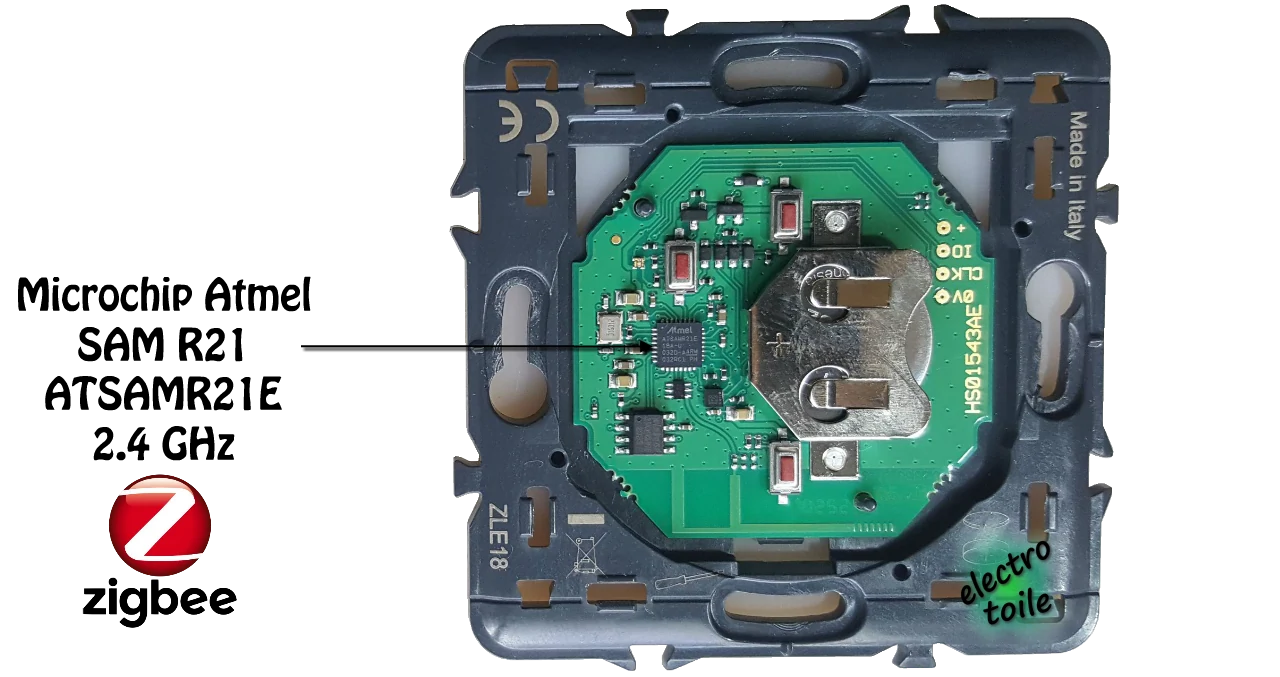

Sur le circuit imprimé on peut observer un microchip Atmel SAM R21 (ATSAMR21E) intégrant un microcontrôleur SAM D21 et un transceiver à bande ISM de 2,4GHz AT86RF233 intégré.

C'est le microchip AT86RF233 qui assure la fonction émetteur-récepteur RF sur le protocole ZigBee en 2.4 GHz norme IEEE 802.15.4..



Appairage de la commande sans fil Netatmo sous Jeedom :

Pour l'intégration de la commande sans fil dans une installation domotique, j'utilise une Raspberry Pi dans laquelle est installée le serveur domotique Jeedom.

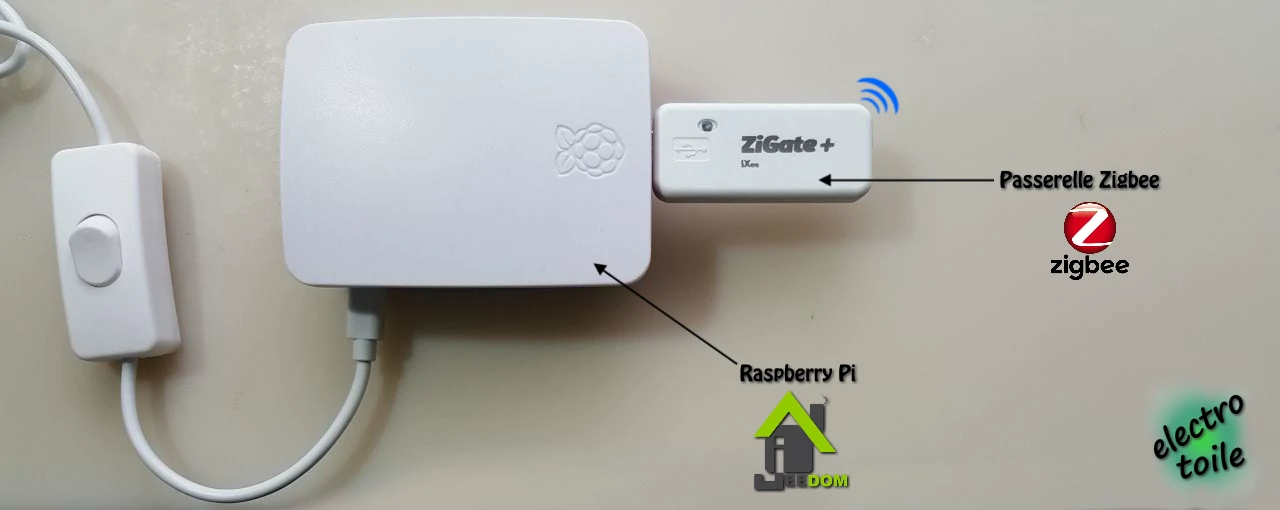

configuration utilisée pour l'ajout de la commande sans fil dans l'installation domotique
Box domotique Jeedom avec passerelle Zigbee (Clé USB Zigate+)

Pour communiquer avec la box domotique Jeedom, il faut y installer une passerelle Zigbee, j'ai opté pour la clé Zigate+ sur port USB.

• Dans Jeedom, cliquer sur l'onglet Plugins -> Protocole Domotique -> Zigbee

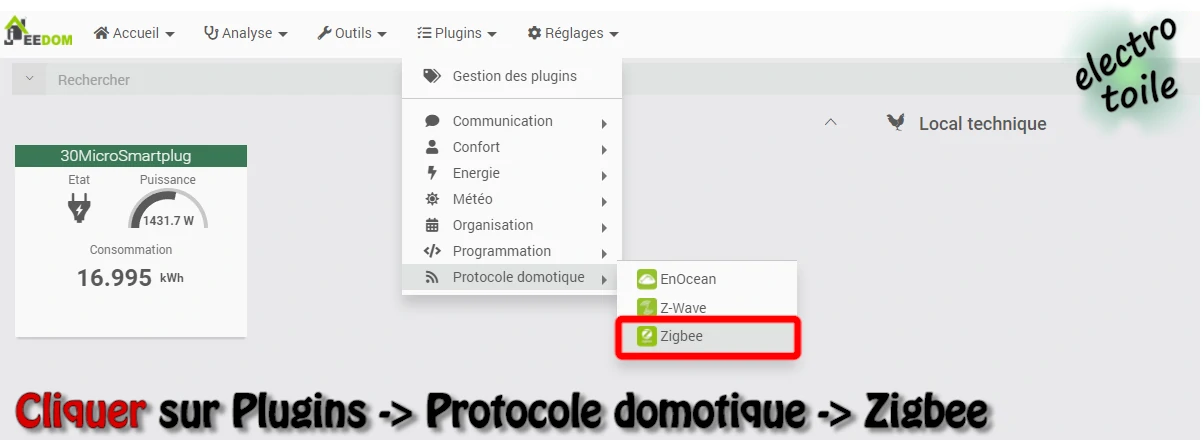

Comment accéder au paramétrage du protocole Zigbee avec le logiciel Jeedom ?


Cliquer sur l'icône Mode inclusion.

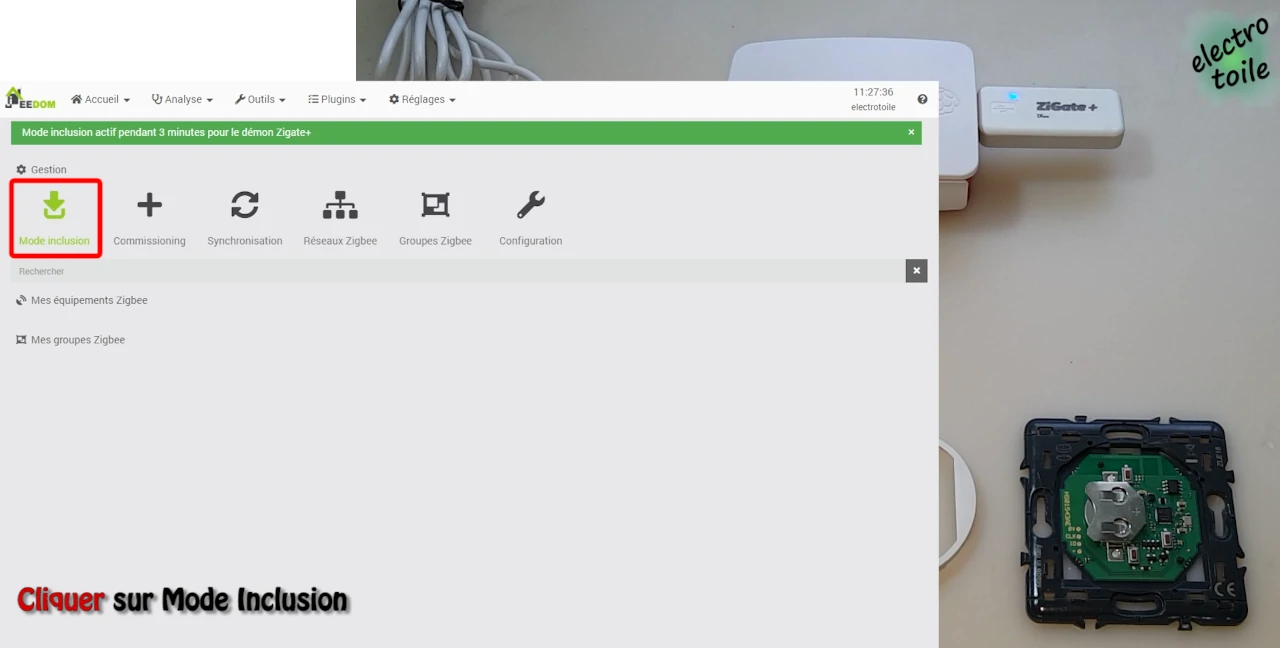

Comment inclure une commande sans fil netatmo sous jeedom ?

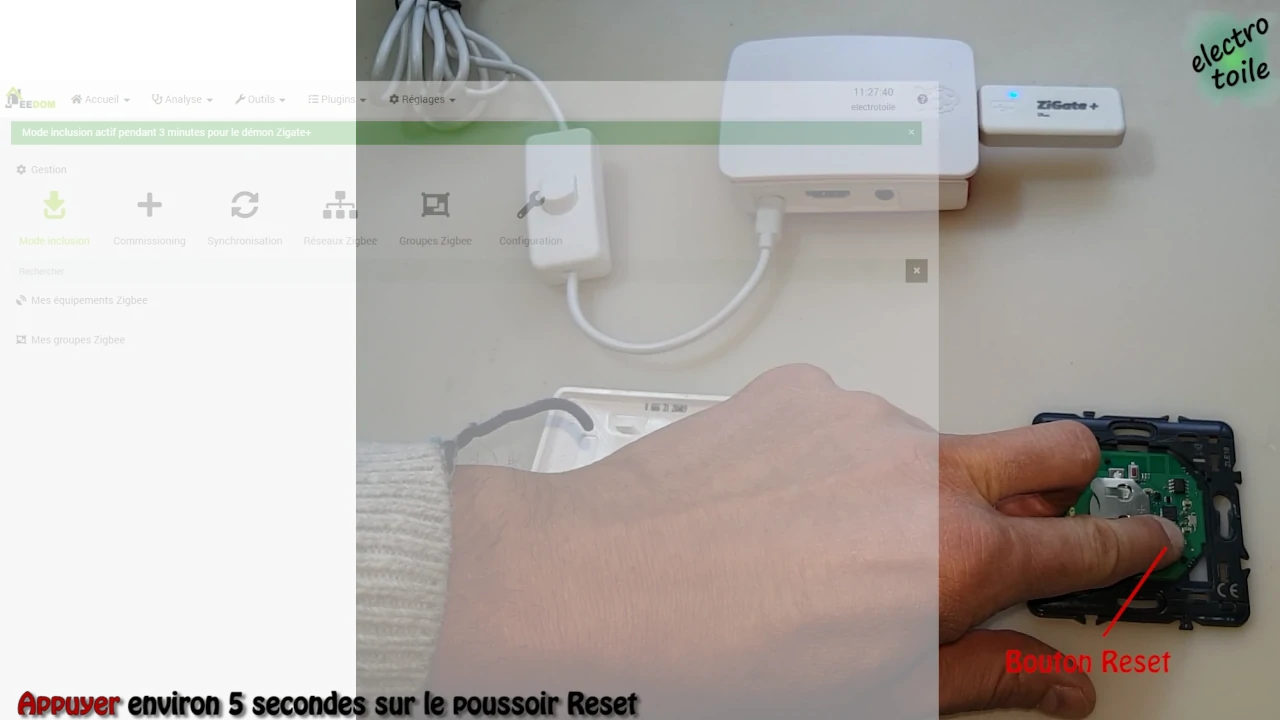

• Pendant ce temps appuyer quelques secondes sur le bouton reset de la commande sans fil Netatmo.
faire l'inclusion de la commande sans fil netatmo Zigbee sous jeedom

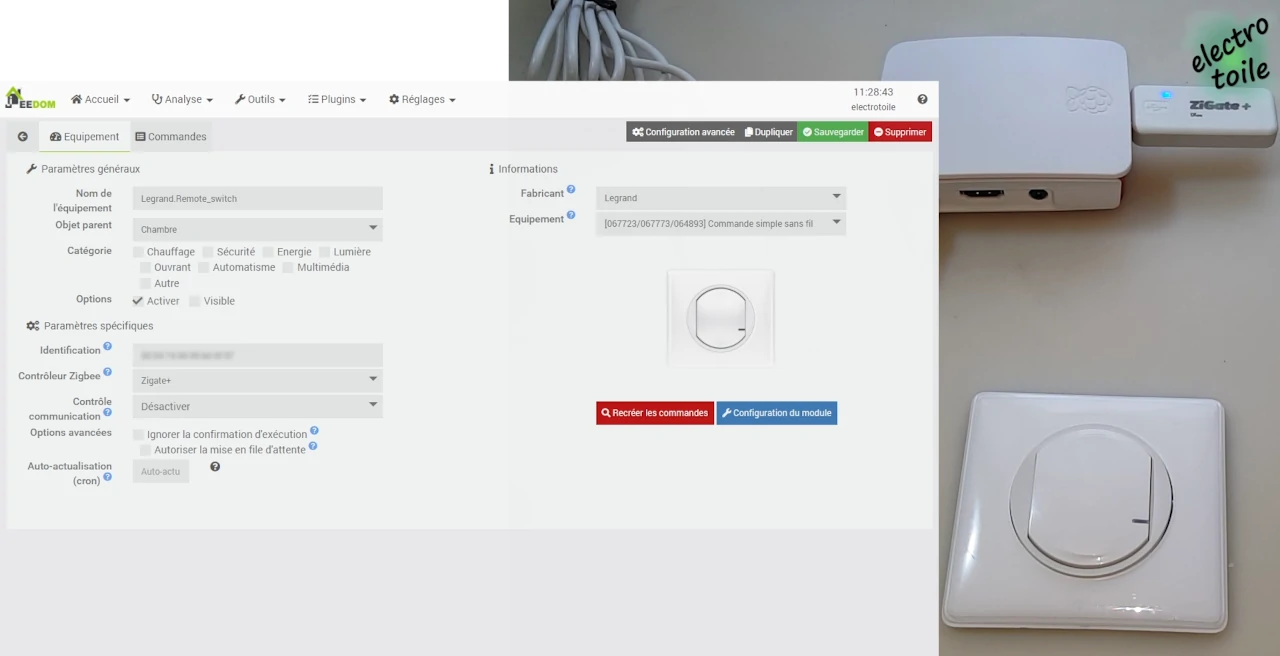

• La commande sans fil Netatmo est correctement ajoutée à votre domotique Zigbee sous Jeedom.
intégration de la commande sans fil netatmo avec box domotique Jeedom



Scenario d'éclairage sous Jeedom avec l'interrupteur Netatmo :

Pour ce scénario, j'utilise une lampe led communicante en radio et la commande Netatmo.

configuration utilisée pour l'ajout de la commande sans fil dans l'installation domotique

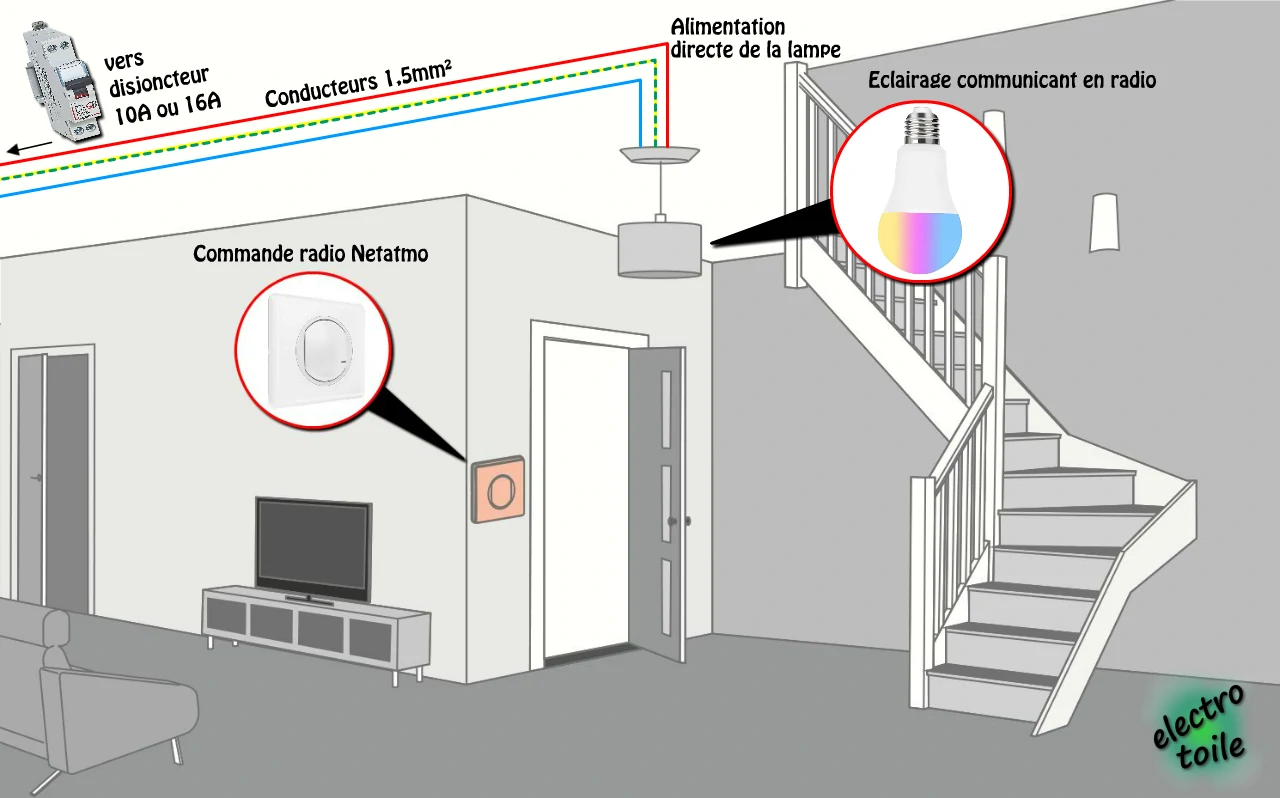

Schéma de câblage de l'éclairage communicant avec passerelle Zigbee

• Afin d'activer le scénario sur le changement d'état de la commande sans fil, il faut ajouter un déclencheur sur cette commande Netatmo.

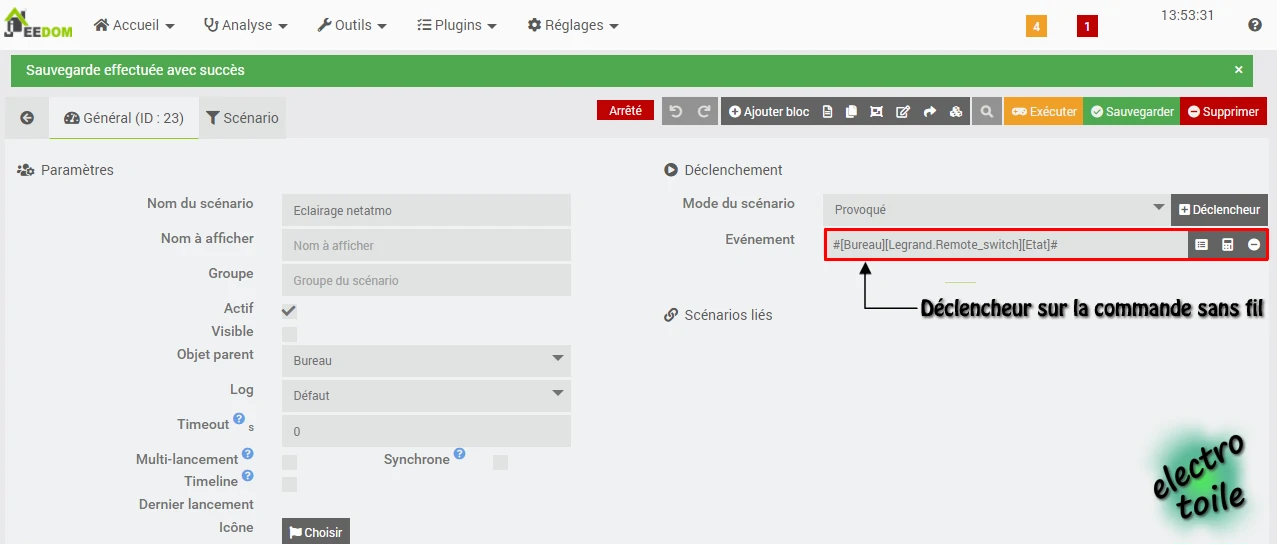

paramétrage scenario d'éclairage sous jeedom
Réglage du scénario d'éclairage sous Jeedom

• Voici un exemple de scénario, permettant d'allumer ou d'éteindre une lampe communicante ZWave :
#[Bureau][37LED Bulb (ZW098)][On]# ou #[Bureau][37LED Bulb (ZW098)][Off]#

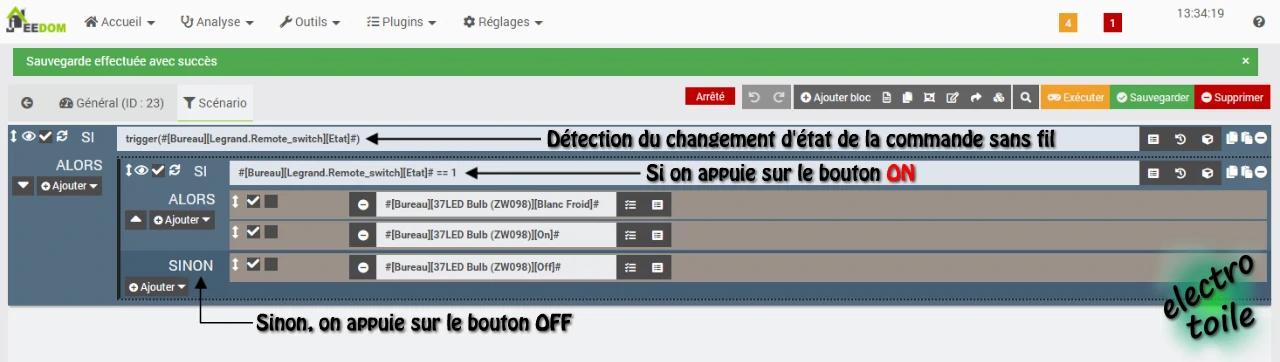

scenario d'éclairage sous jeedom avec commande sans fil netatmo et éclairage communicant bulb led
Scénario d'éclairage sous Jeedom avec commande sans fil Netatmo

Au début du scénario apparaît la ligne :
trigger(#[Bureau][Legrand.Remote_switch][Etat]#)
La fonction Trigger() permet la détection du changement d'état de l'élément placé entre les parenthèses, en l'occurence l'état de la commande sans fil Netatmo placée dans le bureau :
#[Bureau][Legrand.Remote_switch][Etat]#
