Installation de Panneaux solaires photovoltaïques sur toiture
• 2. Energie solaire
• 3. Implantation sur toiture
• 4. Cellule photovoltaïque
• 5. Comment produire l'énergie électrique avec les panneaux solaires
1. Introduction :
L'énergie solaire est dite renouvelable car elle provient de la conversion de la lumière du soleil en électricité.Pour produire de l'énergie électrique avec des panneaux photovoltaïques lorsque l'on habite une maison d'habitation on peut les installer sur son toit.
• Mais comment fonctionnent ces panneaux solaires ?
• Quelles sont les règles de bases à respecter ?
• Si on souhaite refaire sa toiture pourquoi ne pas se lancer dans le solaire?
2. Energie solaire :
L'énergie solaire est divisée en différents types de rayonnement :• Le rayonnement solaire extraterrestre au niveau de la haute atmosphère.
• Le rayonnement direct qui est émis par le soleil.
• Le rayonnement diffus qui est absorbé par l'atmosphère et les nuages et diffusé en direction du sol.
• Le rayonnement réfléchi par certaines surfaces au sol.
Le rayonnement global que l'on retrouvera sur terre est d'environ 1000W/m².
3. Implantation sur toiture :
Lors de l'installation de panneaux photovoltaïques sur une toiture, une chose importante est d'avoir une pente
de toiture orientée plein Sud et d'une inclinaison de 30° le tout en évitant d'avoir un arbre ou l'immeuble voisin qui fasse de
l'ombre.Afin de réaliser une estimation et une étude de votre projet, le mieux est de réaliser un devis toiture par un professionnel pour la pose des panneaux photovoltaïques.
L'intégration du panneau solaire sur la toiture de la maison peut se faire de différentes façon :
|

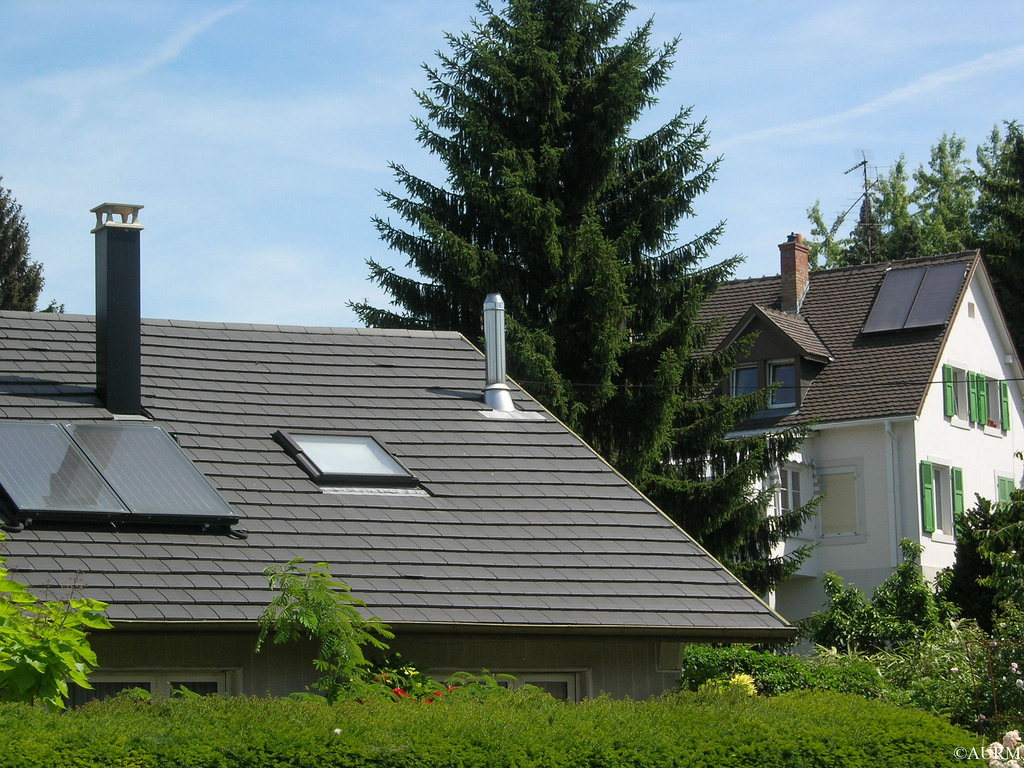

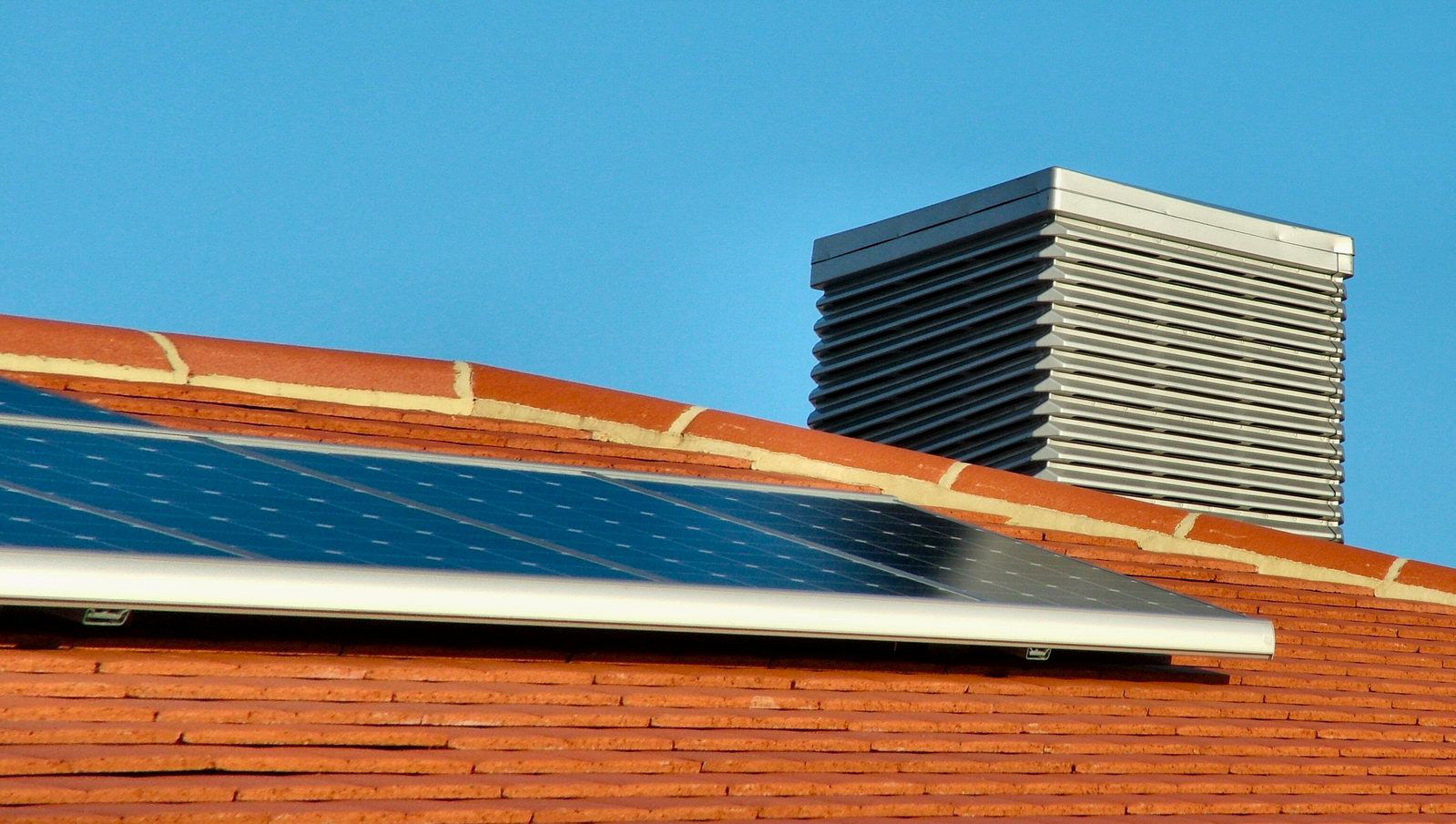

• Soit par un montage en surimposition du panneau solaire sur la toiture, c'est à dire qu'il est placé au dessus des tuiles. Il est alors fixé à la charpente de la toiture à partir d'ancrage de ce fait on ne touche pas à la toiture. |
|
|
|

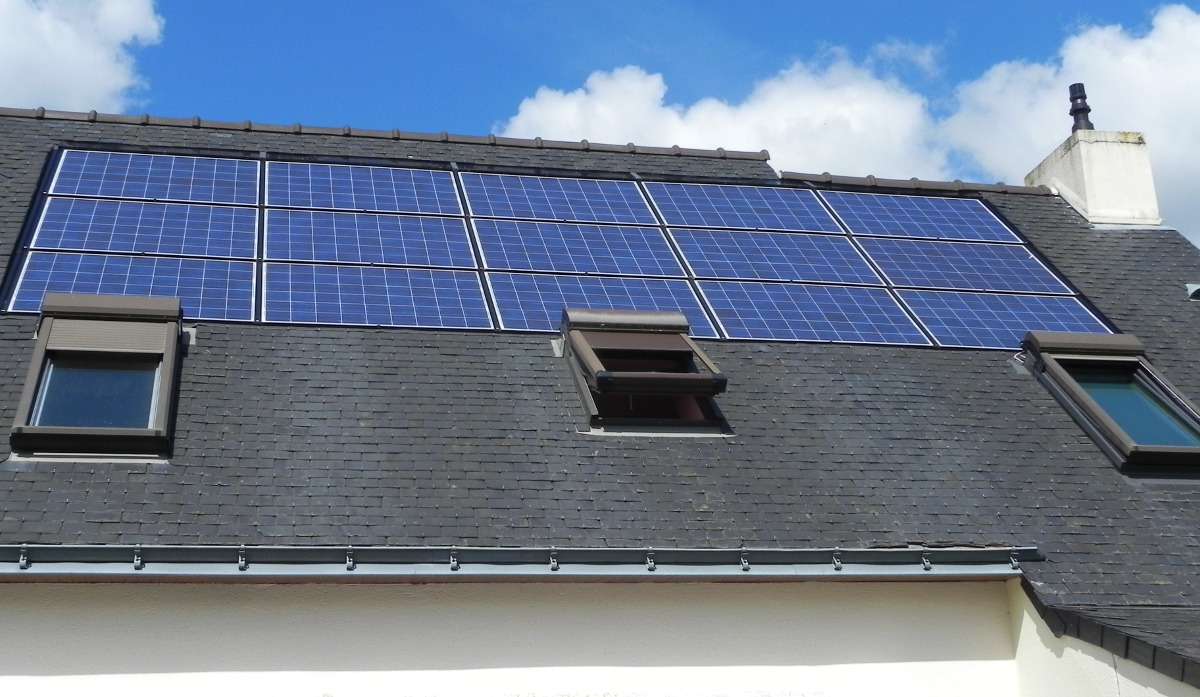

• L'autre solution est le montage intégré du panneau solaire dans la toiture.
Les panneaux sont encastrés dans la toiture et les modules remplacent une partie des tuiles de couverture. Les panneaux solaires doivent donc impérativement assurer l'étanchéité et la couverture du toit. |
|
|
4. Cellule photovoltaïque :
|

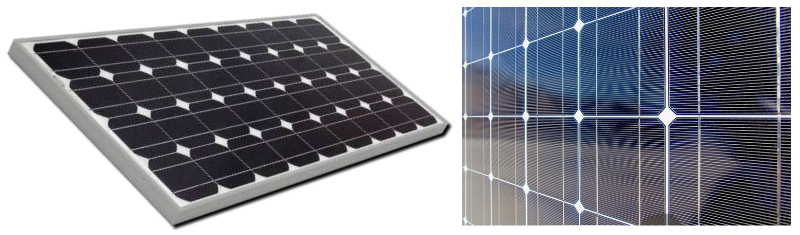

La cellule photovoltaïque produisant l'énergie électrique est un composant électronique qui lorsqu'il est exposé à la lumière va générer une tension
électrique (U en Volt) sous l'effet photovoltaïque. Elles sont composées de semi conducteurs à base de silicium (Si), de sulfure de cadmium (SCd) ou de tellure de cadmium (CdTe). |
5. Comment produire l'énergie électrique avec les panneaux solaires :

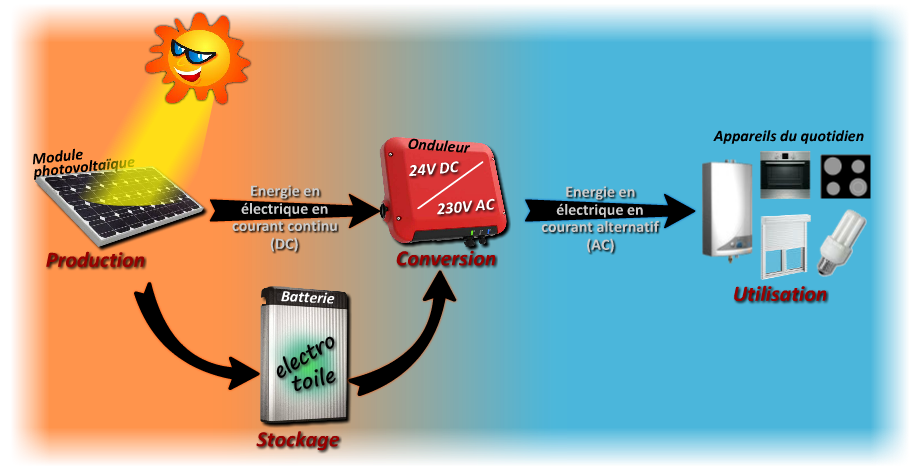

Schéma de principe de la production d'énergie électrique par panneau solaire photovoltaïque :
Les panneaux photovoltaïques produisent en temps réel une énergie électrique en courant continu (DC).
Cette énergie être utilisée directement dans la maison ou peut être stockée dans des batteries (DC).

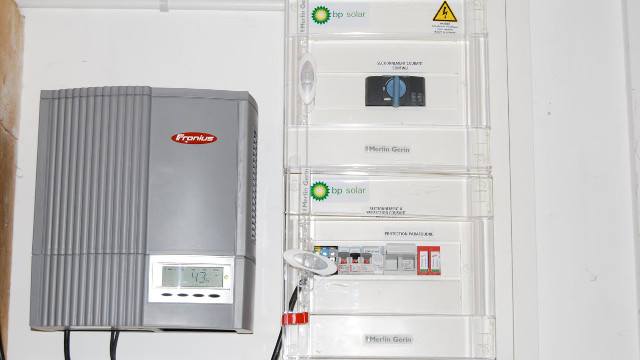

Ensuite, l'énergie est envoyé à un convertisseur appelé onduleur qui va convertir l'énergie continue (DC) en alternative (AC) adapté au réseau électrique utilisé par nos appareils de consommation (230V AC).
|
|
