TP MELEC ☀ Découverte de la station photovoltaïque Sunethic

Activité de découverte de la station solaire Sunethic

Vous êtes contacté par un client qui s'est équipé récemment d'une station solaire Plug & Play F780 de marque Sunethic. Ce dernier souhaite avoir des renseignements complémentaires sur ce produit, car il envisage de l'installer au sol dans son jardin mais à besoin de vos conseils et services.

• Fiche descriptive BAC PRO MELEC
• Sujet

Fiche descriptive du chantier :

La station solaire Sunethic offre l'avantage de regrouper dans un seul module l'ensemble du matériel d'une installation photovoltaïque sans nécessiter une toiture de support. En effet, les panneaux solaires sont équipées d'une structure inclinable permettant d'orienter l'angle d'inclinaison du panneau.

Ainsi, l'élève pourra découvrir la production d'électricité solaire avec une station comprenant deux panneaux photovoltaïques (Systovi ou Voltec Solar), un micro-onduleur APsystem, la connectique côté DC au format MC4. La mise en service sera facilité car il suffit simplement de brancher une fiche 2P+T à une prise de courant pour que la station puisse produire de l'électricité.

Mise en situation de l'élève :

Vous êtes contacté par un client qui s'est équipé récemment d'une station solaire Plug & Play F780 de marque Sunethic. Ce dernier souhaite avoir des renseignements complémentaires sur ce produit, car il envisage de l'installer au sol dans son jardin, pour cela, il à besoin de vos conseils et services.

Problématique professionnelle :

• Quel est le matériel composant la station solaire Sunethic ?
• Quelle est la fonction de l'appareillage de la station solaire Plug & Play ?
• Comment est raccordé la station solaire ?
• Quelle réponse apportée à une question du client ?

On vous demande de :

• Identifier le matériel nécessaire à la production d'électricité solaire.
• Connaître la fonction du matériel installé.
• Proposer le schéma de raccordement d'une installation photovoltaïque.
• Répondre à la demande du client.

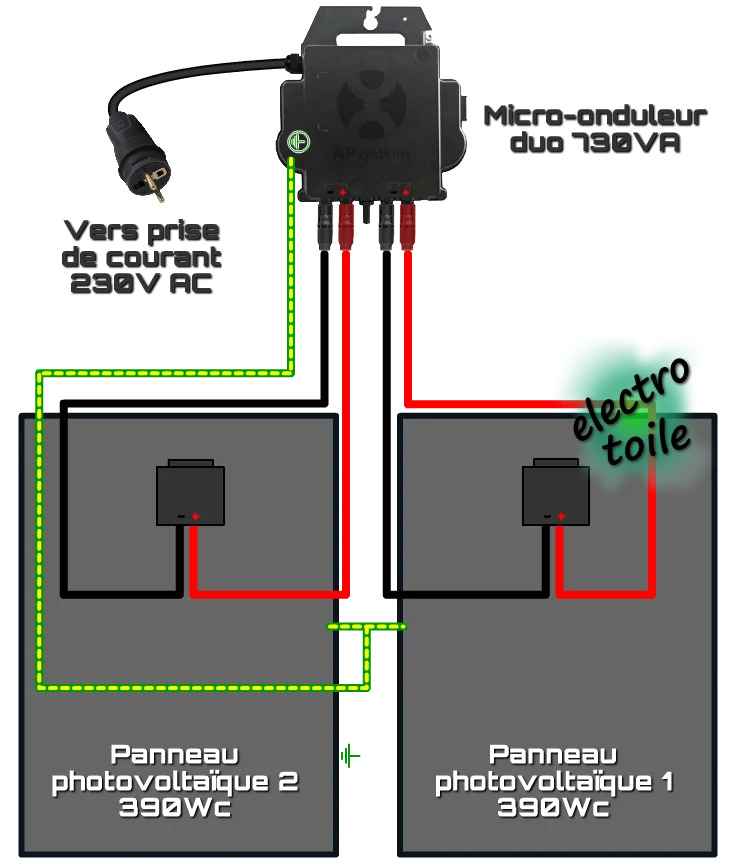

station solaire sunethic schéma de principe

Les classes de première ou de terminale BAC PRO MELEC sont concernées par ce chantier.

Fiches pédagogiques :

L'activité de préparation dure 3h, elle est réalisée en autonomie avec une station solaire (1 ou 2 panneaux) et poste informatique ou un smartphone pour la recherche et la documentation.
Elle nécessite d'utiliser une connexion internet pour s'informer et pour consulter les ressources mises à disposition.

Document ressource :

La vidéo sur l'installation et la mise en service de la station solaire plug and play peut également servir de support pour accompagner les élèves lors de la réalisation de l'activité de découverte.

Sujet du TP :

Le sujet de l'activité découverte de la production d'électricité avec une station solaire comporte 10 pages, il est consultable en version PDF ci-dessous.
