le montage d'éclairage va-et-vient Le Circuit Va-et-Vient dans l'habitat

Dans une pièce disposant de deux points de commande pour l'éclairage on utilise généralement le montage en va et vient.
Quel est le principe de raccordement des interrupteurs va et vient ?
Comment câbler l'interrupteur va-et-vient pour commander une ou plusieurs lampes ?
Quelle est la section des conducteurs alimentant un circuit d'éclairage en va et vient ?
Retrouvez les réponses à vos questions sur le circuits va et vient dans cet article.
Si vous souhaitez utiliser les animations interactives présentes sur la page, il vous faut utiliser un navigateur web compatible avec Adobe Flash Player. Pour savoir comment activer le player Flash rendez-vous sur ce tutoriel. activation flash player navigateur web


Retrouvez le circuit d'éclairage Va-et-vient et les autres montage domestique animés et interactifs sur l'application HomElec pour mobile Android (Smartphone ou tablette).
HomElec apps Android animation interactive du va et vient

Sommaire :
1. Calibre des protections et sections des conducteurs (NF C 15-100)
2. Animation interactive d'un va-et-vient + chronogramme
3. Le schéma Développé
4. Le schéma Architectural
5. Le schéma Multifilaire
6. Le schéma Unifilaire
7. Raccordement virtuel d'un va-et-vient
8. Vidéo Raccorder un Interrupteur va-et-vient sur boîte d'encastrement
9. Installer un Interrupteur va-et-vient en encastré
10. Exercices et TP


NF C 15-100 Calibre des protections et sections des conducteurs (NF C 15-100) :

Nature du circuit Section conducteur cuivre (mm²) Calibre protection (A) Equipement – Condition d’installation
Disjoncteur Fusible
circuit éclairage Eclairage 1,5 mm² 16 A **INTERDIT** 8 points d'éclairage maxi par circuit
circuit prise de courant PC commandée 1,5 mm² 16 A **INTERDIT** 1 interrupteur de commande pour 2 PC maxi (dans la même pièce) - 1 télérupteur ou 1 contacteur peut commander plus de 2 socles


Animation interactive complète d'un Va-et-Vient :

L'animation représente le fonctionnement d'un circuit d'éclairage d'un couloir par va-et-vient permettant de commander 1 point lumineux à partir de deux interrupteurs.
Vous pouvez visualiser les schémas développé, unifilaire, multifilaire et architectural.

Tous les schémas sont animés. N'oubliez pas de fermer le disjoncteur pour tester le fonctionnement. Le chronogramme permet de visualiser les états des points d'éclairage en fonction de la position du disjoncteur et des interruteurs et ce en fonction du temps.



        application Android le va-et-vientLe va-et-vient Le Va-et-Vient sous Android

va et vient Représentation des schémas électriques du montage Va-et-Vient :

Présentation du fonctionnement d'un circuit d'éclairage Va-et-Vient (VV), permettant à partir de deux interrupteurs (placés à différents endroits) de commander un plusieurs points lumineux.

Soit l'exemple ci-dessous représentant l'éclairage d'un couloir avec une lampe centrale commandée par un Va-et-Vient (VV).
Les schémas suivants sont présentés : architectural, développé, unifilaire et multifilaire.


En cliquant sur les titres rouge il est possible de choisir entre 2 lampes, 1 lampe et 1 prise ou 2 lampes et une prise et 3 lampes.
N'oubliez pas de fermer le disjoncteur pour tester le fonctionnement.

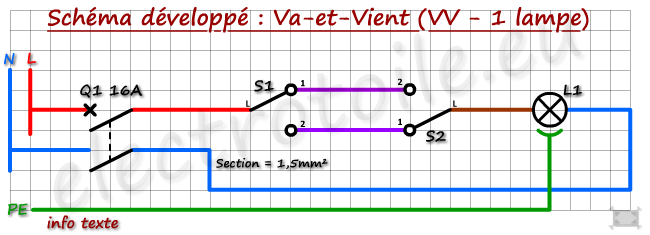

schéma développé animé d'un montage électrique par va et vient

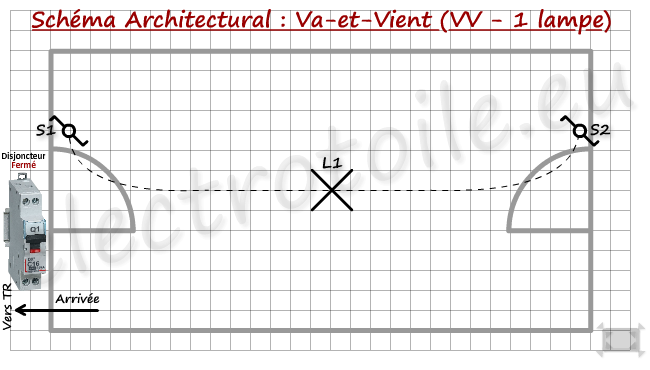

schéma architectural animé d'un circuit électrique par va et vient

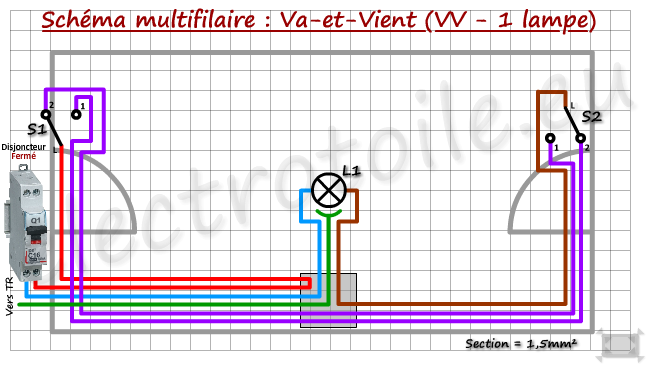

schéma multifilaire animé d'une commande par va et vient

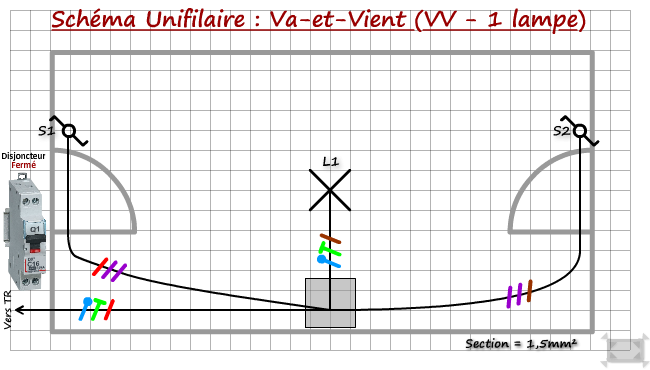

schéma unifilaire animé d'une commande d'éclairage par va et vient



va et vient Raccordement virtuel d'un va-et-vient :

L'exercice ci-dessous permet de vérifier ses connaissances sur le raccordement d'un circuit d'éclairage commandé par un va-et-vient.

Pour raccorder virtuellement le matériel, il faut :

- Choisir la couleur des conducteurs en cliquant sur les cercles de couleurs.

- Cliquer sur la 1ère vis ou borne à raccorder puis déplacer votre souris jusqu'à à la 2nde vis ou borne (sans maintenir enfoncée la souris).

- Lorsque le raccordement est terminé, cliquer sur la Valide et tester le fonctionnement du montage.

Exercice interactif de raccordement d'un montage va et vient


va et vient Raccorder un Interrupteur va-et-vient sur boîte d'encastrement :

La vidéo ci-dessous expliquer comment raccorder un interrupteur va-et-vient et le poser sur une boîte d'encastrement simple Legrand.



va et vient Installer un Interrupteur va-et-vient en encastré :

La vidéo montre comment câbler un interrupteur va et vient et pose de l'interrupteur sur boîte d'encastrement sur cloison sèche BA13.





va et vient Exercices associés (2nde BAC PRO ELEEC) :

Schémas électriques dans l'habitat (architectural - développé - unifilaire - multifilaire - chronogramme).



va et vient TP associés (2nde BAC PRO ELEEC) :

Sujet de travaux pratiques sur le Va-et-Vient (Etude du matériel, mode de pose, schémas et câblage d'un va-et-vient et prise non commandée en apparent sous conduit IRL, moulure ou en encastré).
