temporisation travail on-delay Les temporisations de type travail et repos


principe des contacts temporisés au travail ou au repos

Dans l'industrie on utilise régulièrement les temporisation de type travail ou repos afin de retarder le démarrage ou l'arrêt d'un équipement. Même si la plage de réglage du temps est limitée, les blocs de temporisations sont tout de même simples à paramétrer et à câbler. Découvrez dans cet article des exemples de schémas utilisant un contacteur auxiliaire de type CAD32 (voir cours) et des blocs temporisés travail (LA2DT) ou repos (LA3DR) Schneider.

Temporisation travail

Temporisation repos



bloc temporisé de type travail on-delay Le bloc de temporisation travail On-Delay :

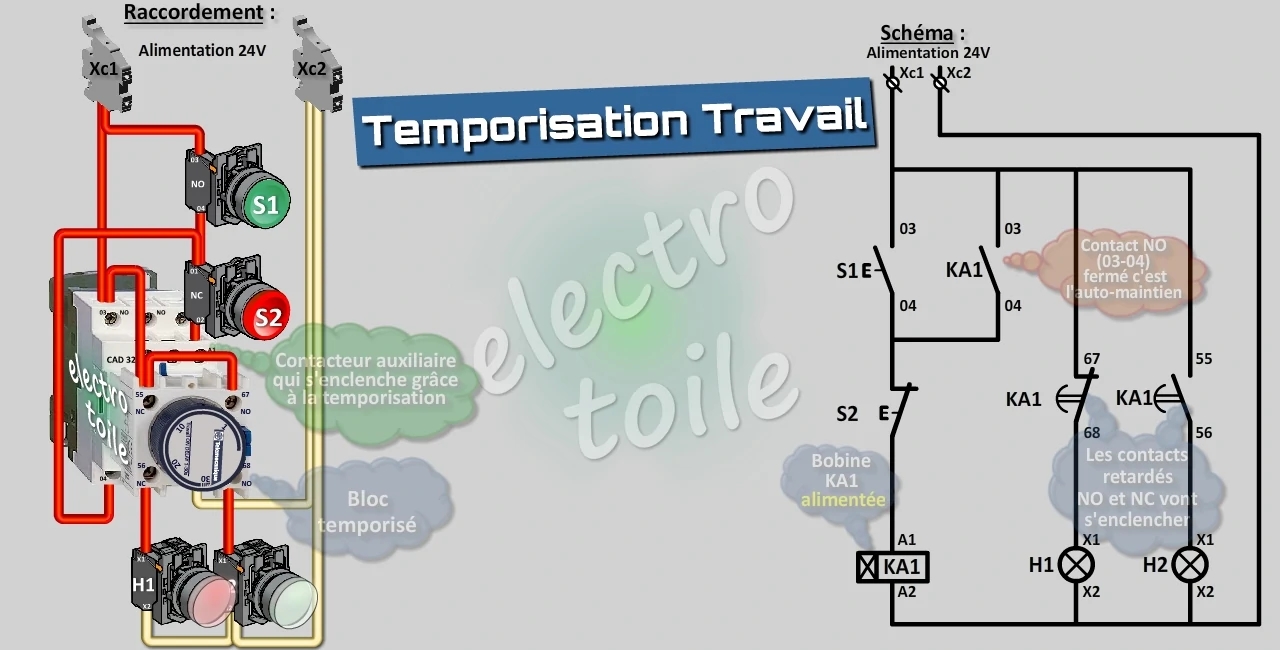

Ce schéma et l'exemple de câblage permettent de saisir le fonctionnement d'une temporisation travail (LA2DT). Une temporisation appelée "Travail" est retardée à partir de l'alimentation de la bobine : temporisée à l'enclenchement ou enclenchement retardé.

Quand la bobine n'est plus alimentée le déclenchement est instantannée. Celle-ci est réglable de 0,1 à 30s. Elle est associée à un contacteur auxiliaire. Deux voyants permettent de contrôler les états des contacts NO et NC de la temporisation.

schéma et câblage d'un bloc temporisé de type travail on delay

Chronogramme :

Obtenir Adobe Flash Player



bloc temporisé de type repos off-delay Le bloc de temporisation repos Off-Delay :

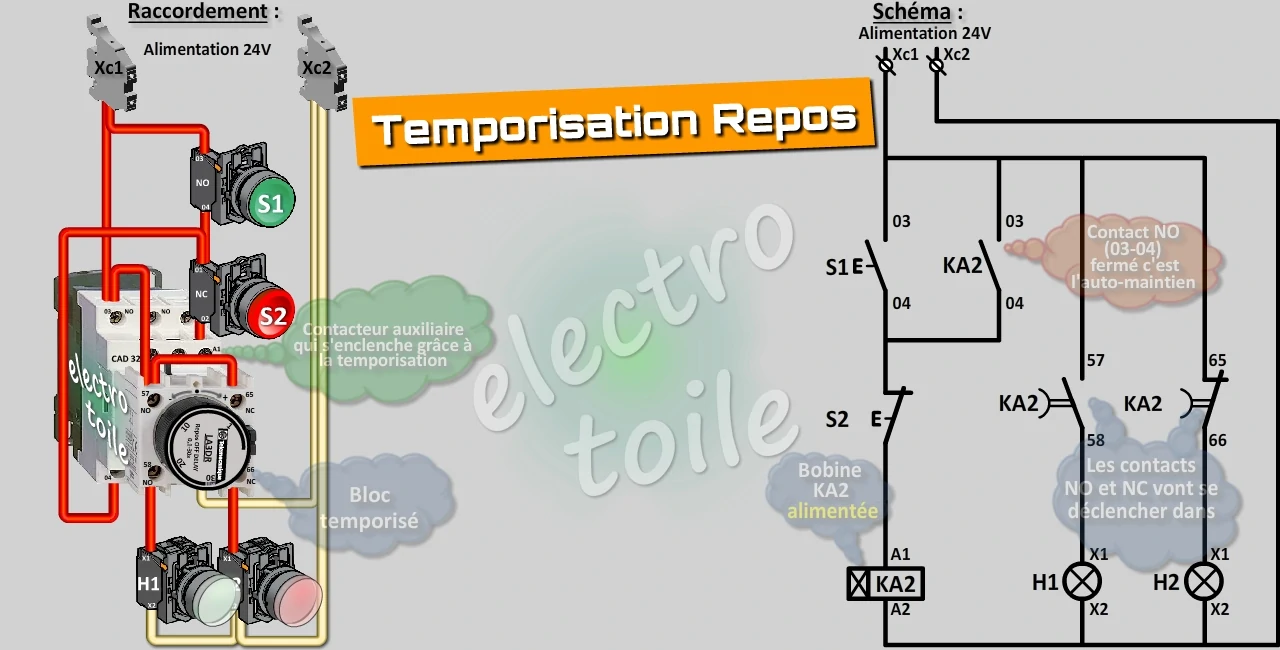

Ce schéma et l'illustration du raccordement permettent de comprendre le fonctionnement d'une temporisation repos (LA3DR). Une temporisation appelée "Repos" est retardée lors de la mise hors tension de la bobine : temporisée au relachement ou déclenchement retardé.

Quand la bobine est alimentée l'enclenchement est instantannée.

Celle-ci est réglable de 0,1 à 30s. Elle est associée à un contacteur auxiliaire. Deux voyants permettent de contrôler les états des contacts NO et NC de la temporisation.

schéma et câblage d'un bloc temporisé de type travail on delay

Chronogramme :

Obtenir Adobe Flash Player





Mots clés : Tempo - Temporisation travail - Temporisation repos - LADT - LA2DT - Travail - On delay - LA3DR - Repos - Off Delay.
