Le circuit électrique prise de courant est indispensable dans une installation domestique. Il est donc indispensable de connaître le schéma de raccordement d'une ou plusieurs prises de courant. La norme impose les sections des conducteurs à utiliser et les calibres des disjoncteurs à installer en fonction du nombre de prise de courant composant le circuit. Découvrez dans cet article les informations de la norme NF C 15-100 et les schémas électriques d'un circuit prise de courant.

Circuit de prise de courant non commandée dans l'habitat :

Etude d'un circuit prise de courant ou des différents circuits spéalisés ainsi que les calibres des protections à utiliser en fonction des applications.

NF C 15-100 Calibre des protections et sections des conducteurs (NF C 15-100) :

Le tableau ci-dessous prend en compte l'amendement 5 de la NF C 15-100 paru le 27/06/2015.
Information importante :
Depuis l'amendement 5 à la NF C 15-100 la protection par fusible dans le domestique est interdite.

Nature du circuit Section conducteur cuivre (mm²) Calibre protection (A) Equipement – Condition d’installation
Disjoncteur Fusible
Prise de courant (PC) PC 16A 2,5 mm² 20 A **INTERDIT** 12 socles maxi par circuit
1 circuit de 6 socles maxi dans la cuisine à positionner sur le plan de travail
PC 10/16A 1,5 mm² 16 A **INTERDIT** 8 socles maxi par circuit
PC commandée 1,5 mm² 16 A **INTERDIT** 1 interrupteur de commande pour 2 PC maxi (dans la même pièce) - 1 télérupteur ou 1 contacteur peut commander plus de 2 socles
PC spécialisée 16A 2,5 mm² 20 A **INTERDIT** Machine à laver, sèche linge, lave linge, lave vaisselle, congélateur, four, etc…
Chauffe eau électrique Chauffe-eau 2,5 mm² 20 A **INTERDIT** Circuit spécialisé
Plaque chauffante Plaque de cuisson ou cuisinière 6 mm² mono 32 A **INTERDIT** 1 circuit spécialisé doit être prévu (boîte de connexion ou socle de prise de courant)
2,5 mm² tri 20 A **INTERDIT**
Four électrique Four indépendant 2,5 mm² 20 A **INTERDIT** Circuit spécialisé
Autres circuits 1,5 mm² 16 A **INTERDIT** Compris le Tableau de Répartition (TR)
2,5 mm² 20 A **INTERDIT**
4 mm² 25 A **INTERDIT**
6 mm² 32 A **INTERDIT**


Les schémas électriques d'un circuit prise de courant :

Soit l'exemple ci-dessous d'un circuit prise de courant (PC) classique.

    Le schéma Architectural :

schéma architectural d'une prise de courant


    Le schéma Développé :

schéma développé d'une prise de courant



    Le schéma Multifilaire :

schéma multifilaire d'une prise de courant



    Le schéma Unifilaire :

schéma unifilaire d'une prise de courant




Animation complète d'un circuit Prise de courant :

Tous les schémas sont animés. Pensez à fermer le disjoncteur et à brancher les récepteurs pour les alimenter.

L'animation flash représente un salon et le fonctionnement d'un circuit prise de courant permettant l'alimentation d'une télévision et d'un luminaire à LED, il faut brancher les connecteurs aux prises murales.

Vous pouvez visualiser les schémas développé, unifilaire, multifilaire et architectural.

Tous les schémas sont animés et interactifs. N'oubliez pas de fermer le disjoncteur pour constater le fonctionnement.

Animation interractive complète d'un circuit prise de courant (PC) et présentation de l'ensemble des schémas architectural, développé, multifilaire et unifilaire.




exercices schémas électrique habitat bac pro ELEEC Exercices associés (2nde BAC PRO ELEEC) :

Schémas électriques dans l'habitat (architectural - développé - unifilaire - multifilaire - chronogramme).

Concevoir les plans des circuits prises de courant :

Que ce soit pour rénover une installation électrique ou pour une réalisation neuve, vous pourriez vous faciliter la préparation du chantier en schématisant votre projet à l'aide d'un logiciel de CAO (dessin assisté par ordinateur). Il existe pour cela sur la toile une multitude de solution, nul doute que vous trouverez le logiciel pour installation électrique, schéma électrique et calcul de puissance de chauffage qui répondra à vos attentes.

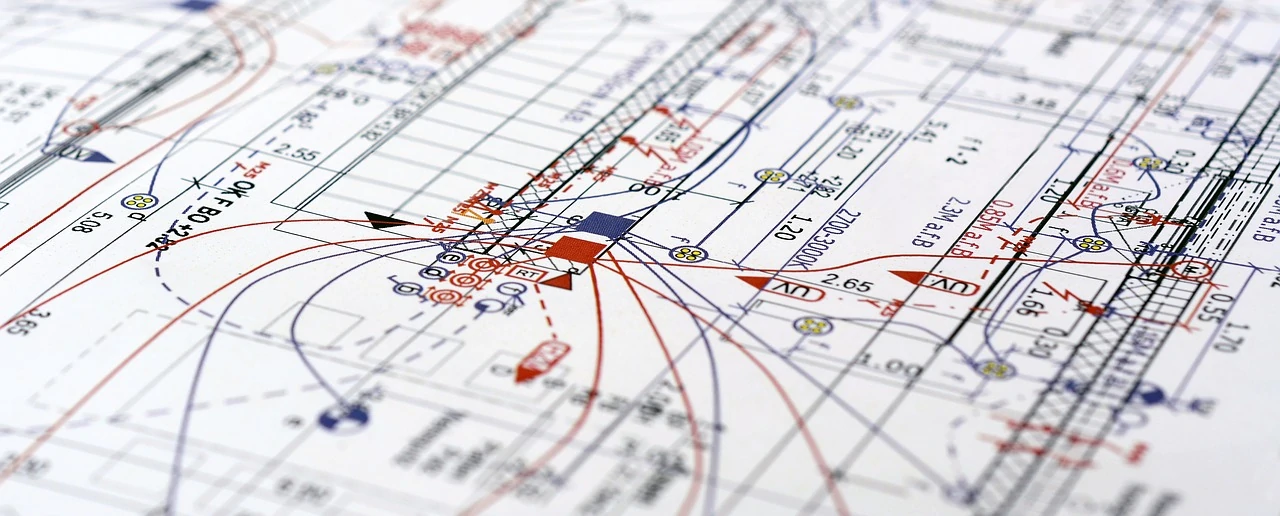

logiciel pour préparer l'installation électrique
Assistance informatique pour la conception d'une installation électrique

Il sera nécessaire de choisir une solution répondant aux contraintes de la norme électrique NF C 15-100 afin de concevoir une installation au norme. Pour vous faciliter l'étude des gaines et conduits électriques, certains logiciels vous permettront de préparer les pieuvres désservant en énergie électrique votre installation (circuit d'éclairage, prise de courant ou autres) afin de gagner du temps et vous éviter les calculs de sections des conduits et du nombre de conducteurs maximum à y faire passer.

Ces outils numériques permettent de respecter le nombre de prises de courant maximum à installer par disjoncteur afin de respecter les attentes du consuel. Quel calibre de disjoncteur utilisé ? Quelle section de conducteur choisir ? Inutile de vous casser la tête avec ces notions, le logiciel saura répondre pour vous à toutes ces questions réglementaires.
