Les conducteurs et les câbles électriques :


les conducteurs et les câbles dans une installation électrique

Afin d'alimenter en électricité une installation électrique, il est nécessaire de relier chaque appareils (protection, commande, récepteur) en utilisant des conducteurs ou des câbles électriques. Ces éléments conducteurs du courant électrique existent de différentes sections, matériaux et avec des enveloppes de protection différentes. Découvrez en lisant cette page comment différentier les câbles et les conducteurs, et la méthode permettant d'interpréter correctement la désignation d'un câble électrique.



Sommaire :
1. Définition
2. Constitution
3. Choisir un conducteur ou un câble
4. Dénomination des câbles

Du fait qu'il existe différents types de câble électrique, il est indispensable de savoir associer chaque type de conducteur à l'application qui lui sera dédié (alimentation courant fort ou faible, âme souple ou rigide, à paires torsadées pour la communication VDI, etc.). Afin d'employer les termes techniques adéquates, il est important de maîtriser dans un premier temps le langage technique pour désigner les composants d'un conducteur ou d'un câble et dans un second temps, vous devrez savoir utiliser les tableaux de désignation afin d'identifier la constitution complète d'un câble électrique.

Installation électrique domestique 1. Définition :

Ils permettent de réaliser les liaisons électriques, leur rôle est de conduire le courant électrique, transporter l'énergie électrique jusqu'aux récepteurs. Il existe divers variétés pour toutes les utilisations du domaine électrotechnique (courant fort, courant faible, isolé, unipolaire, multipolaire...).

La partie conductrice appelée âme doit :
  • Avoir une résistivité la plus faible possible pour limiter l'échauffement par pertes Joule lors du passage du courant.
  • Être suffisamment souple pour faciliter le passage dans un conduit.

Dans l'habitat la norme NF C 15-100 impose l'utilisation de conducteur en cuivre (Cu).


    1.1. Conducteur isolé :

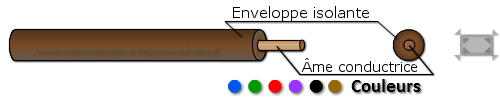

Un conducteur isolé est un ensemble formé d’une âme conductrice et de son enveloppe isolante.

Conducteur isolé unipolaire
Conducteur isolé

Il existe 2 types d'âmes conductrice : l'âme massive et l'âme souple.
Les conducteurs sont conditionnés en bobine de (100 ou 500 mètres).

Conducteur conditionné sous forme de bobine


    1.2. Câble unipolaire ou multipolaire :

Un câble regroupe un seul conducteur isolé ou plusieurs conducteurs électriquement isolés placés dans une gaine de protection commune.

        a) Câble unipolaire :

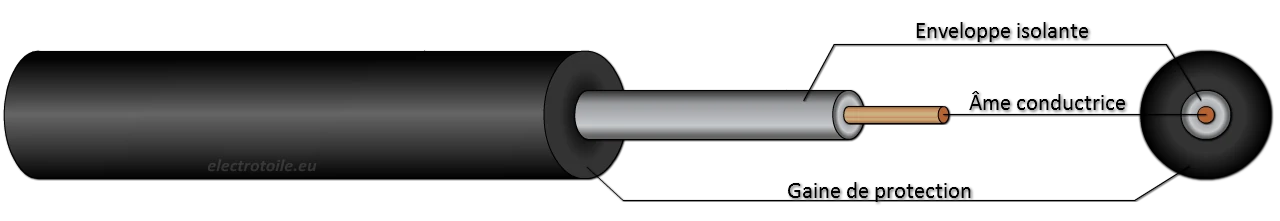

Un câble unipolaire est un conducteur unique qui comporte en plus une ou plusieurs gaines de protection.

câble unipolaire avec un seul conducteur
Conducteur unipolaire = un seul pôle conducteur


        a) Câble multipolaire :

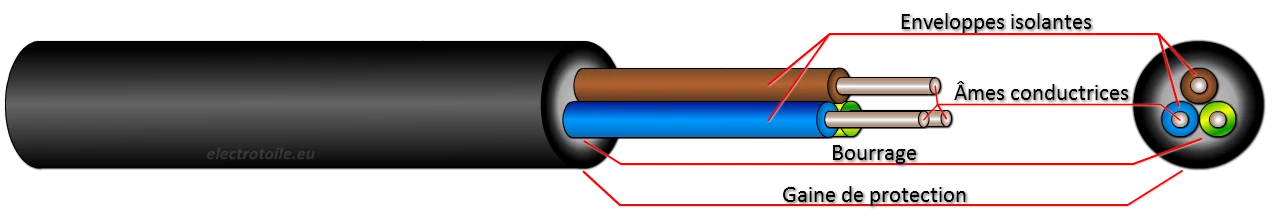

Un câble multipolaire est regroupe plusieurs conducteurs protégés par une ou plusieurs gaines de protection.

câble électrique monophasé 3G
Câble électrique monophasé

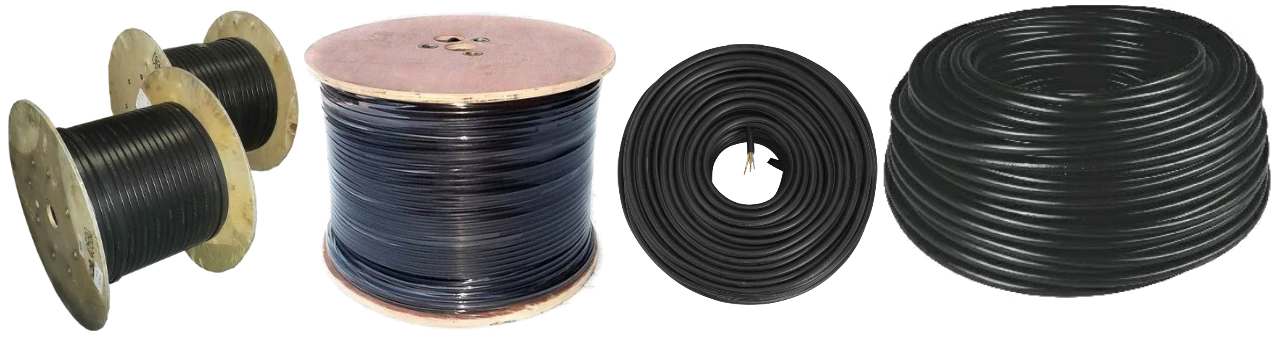

Les câbles sont conditionnés en touret pour les grande longueur (1000 mètres) ou en couronne pour des longueurs inférieures (100 mètres).

conditionnement des câbles en couronne ou touret
Câbles conditionnés sous forme de tourets (à gauche) ou couronnes (à droite)


Installation électrique domestique 2. Constitution :

Un câble sont constitués de deux parties essentielles, chaque partie a sa fonction : conductrice ou isolante.

    2.1. Partie conductrice : Âme :


        a) Caractéristique électrique :

L’âme a pour rôle de conduire le courant électrique, elle doit présenter une résistivité (ρ en Ω.m) très faible pour réduire les pertes par effet Joules (Perte en chaleur : Thermique).
Formule animée et interactive de la résistance et résistivité
Matière conductrice Résistivité ρ en Ω.m
Cuivre 1,7 × 10-8
Aluminium 2,6 × 10-8


        b) Caractéristique mécanique :

      Âme massive :

Elle est réalisée à partir d'un seul conducteur (section ≤ 4 mm²) ou formée de plusieurs brins torsadés (section ≥ 4 mm²). Elle n'est pas très souple est utilisée pour les réalisations dans l'habitat (installations fixes).

Conducteur âme rigide
Conducteur H07VU 1,5mm² - âme rigide
Conducteur âme câblée
Conducteur H07VR 16mm² - âme cablée


      Âme souple ou câblée :

Elle est réalisée à partir d'une multitude de brins. Elle est souple donc plus facile à mettre en forme, elle est destinée aux réalisations industrielles ou mobiles. Les conducteurs souples sont plus cher que les conducteurs à âme rigide.

Conducteur âme souple
Conducteur H07VK 1,5mm² - âme souple
Câble âme souple
Câble souple H05RN 0,75mm² - âme souple


        c) Classe de souplesse :

La souplesse d’un conducteur ou d'un câble dépend du nombre de brins pour la même section conductrice. La souplesse des câbles dépend principalement de la nature des âmes utilisées, la norme NF C 32-013 définit 4 classes de souplesse.   • Classe 1 : âmes massives pour les installations fixes
  • Classe 2 : âmes rigides câblées pour les installations fixes
  • Classe 5 : âmes souples pour les installations mobiles
  • Classe 6 : âmes extra-souples pour les installations mobiles

Âme des câbles = Nombre de brin(s) × diamètre d'un brin (en mm)

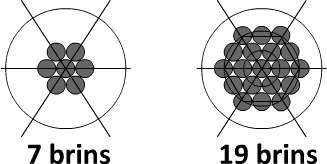

Nombre de brins dans un conducteurs


Section nominale
(mm²)
Âme des câbles
Nbre de brin(s) × diamètre d'un brin (en mm)
Section nominale
(mm²)
Âme des câbles
Nbre de brin(s) × diamètre d'un brin (en mm)
Classe 1 Classe 2 Classe 5 Classe 6
Informations Âme massive Âme rigide câblée Informations Âme souple Âme extra souple
Installations fixes Installations mobiles
1,5 1 × 1,38 7 × 0,50 0,5 16 × 0,20 28 × 0,15
2,5 1 × 1,78 7 × 0,67 0,75 24 × 0,20 42 × 0,15
4 1 × 2,25 7 × 0,85 1 32 × 0,20 56 × 0,15
6 1 × 2,76 7 × 1,04 1,5 30 × 0,25 85 × 0,15
10 1 × 3,57 7 × 1,35 2,5 50 × 0,25 140 × 0,15
16 1 × 4,50 7 × 1,70 4 56 × 0,30 228 × 0,15
25 1 × 5,65 7 × 2,140 6 84 × 0,30 189 × 0,20
35 1 × 6,60 7 × 2,52 10 80 × 0,40 324 × 0,20
50 7 × 2,93 19 × 1,78 16 126 × 0,40 513 × 0,20
70 - 19 × 2,1437 20 196 × 0,40 783 × 0,20
95 19 × 2,52 37 × 1,78 35 276 × 0,40 1107 × 0,20
120 19 × 2,85 37 × 2,25 50 396 × 0,40 702 × 0,30
150 19 × 3,20 37 × 2,25 70 475 × 0,40 909 × 0,30
185 - 37 × 2,52 95 360 × 0,50 -
240 - 37 × 2,85 120 475 × 0,50 1702 × 0,30
300 - 37 × 3,20 150 608 × 0,50 2109 × 0,30
400 - 61 × 2,85 185 756 × 0,50 2590 × 0,30
500 - 61 × 3,20 240 925 × 0,50 3360 × 0,30
630 - 127 × 2,52 300 1221 × 0,50 4270 × 0,30
800 - 127 × 2,85 400 1525 × 0,50 -
1000 - 127 × 3,20 500 1769 × 0,55 -

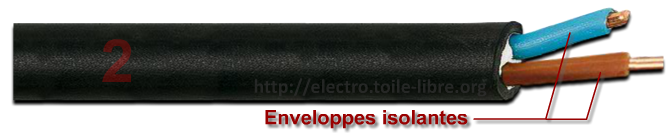

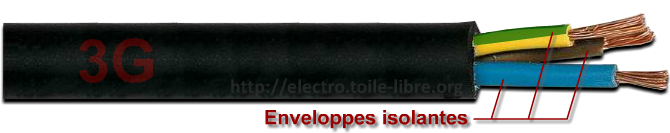

        d) Enveloppe Isolante :

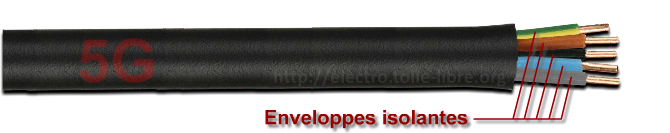

L’enveloppe isolante c’est la matière qui entoure l’âme, elle permet :   • d'isoler les conducteurs.   • de protéger contre les contacts directs et les défauts d'isolement. Elle doit posséder des propriétés bien précises.


L’isolant assurant l’isolement entre les conducteurs à des potentiels différents et avec la terre ou les masses, il doit présenter une très forte résistivité (ρ) et une bonne tenue en température.

Matière isolante Résistivité ρ en Ω.m
Polyéthylène 1 × 1016
Papier 1 × 1015
Caoutchouc 1 × 1013 à 1 × 1016

De nos jours les matières synthétiques ont remplacé les produits tels que les papiers imprégnés ou les caoutchoucs naturels.

Actuellement on utilise principalement :
  • Le PVC : Polychlorure de Vinyle ou le Polyéthylène.
  • Le PRC : Polyéthylène Réticulé Chimiquement.
  • Le PR : Caoutchouc butyle vulcanisé.

Les isolants utilisés sont caractérisés pour leur tension nominale d’isolement. La tension nominale d’isolement d'un câble doit être au moins égale à la tension nominale de l’installation électrique : 250V, 300V, 500V, 750V, 1000V.



        e) Repérage des conducteurs :

Le repérage par la couleur des isolants des conducteurs permet de savoir l'utilité du conducteur : Phase, Neutre ou Protection Equipotentielle (PE).


Couleur Type de conducteurs
Rouge Conducteur de Phase
Bleu Conducteur de Neutre
Vert / Jaune Conducteur de Protection Equipotentielle (PE)

Le tableau ci-après indique le repérage des conducteurs dans les câbles :
Modèle Couleurs repérage Type de conducteurs Photos

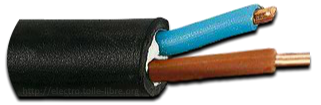

2 Monophasé L+N

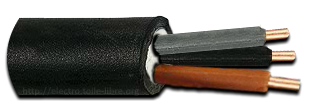

3 Triphasé L1+L2+L3

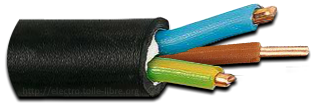

3G Monophasé + PE L1+N+PE

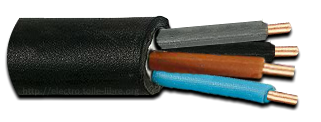

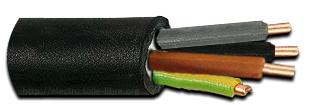

4 Triphasé + Neutre L1+L2+L3+N
4G Triphasé + PE L1+L2+L3+PE

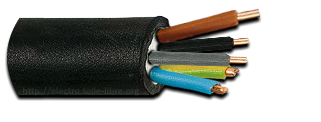

5G Triphasé + Neutre + PE L1+L2+L3+N+PE

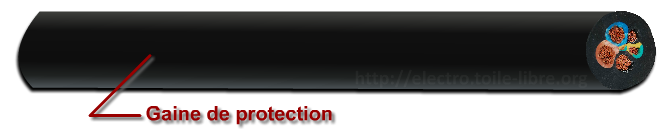

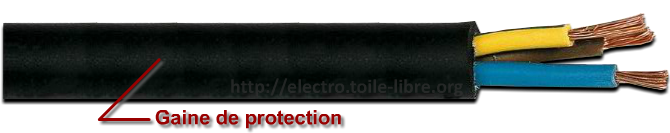

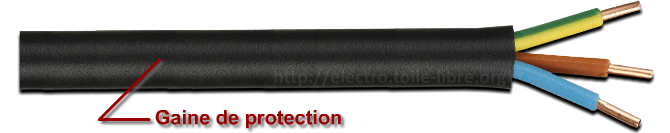

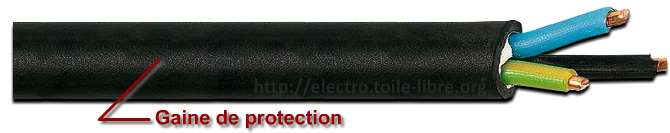

        f) Gaine de protection :

La gaine de protection protège le câble de son environnement.
Elle doit satisfaire à des conditions liées à l'environnement du câble :
  • La température.
  • Le vieillissement.
  • La présence d'eau.
  • La présence de poussières.
  • La possibilité de chocs mécaniques.

Les matériaux isolants utilisés sont :
  • Le PVC : Polychlorure de Vinyle ou le Polyéthylène.
  • Le PRC : Polyéthylène Réticulé Chimiquement.
  • Le PR : Caoutchouc butyle vulcanisé.

Les matériaux de protection mécanique utilisés sont :
  • Le plomb (Pb).
  • L'aluminium (Al).
  • Un feuillard en acier.

La tenue en température est décrite dans le tableau ci-dessous :
Isolant Températures max en °C
PVC 70°C
Caoutchouc 60°C
Polyéthylène réticulé EPR 90°C
Caoutchouc siliconé 180°C




Installation électrique domestique 3. Choisir un conducteur ou un câble :

Le choix s'effectue en fonction de plusieurs critères :
  • La section normalisée de l'âme conductrice en mm² : Sections utilisées dans l'habitat
       S = 0,75 ; 1,5 ; 2,5
; 4 ; 6 ; 10 ; 16 ; 25 ; 35 ; 50 ; 70 ; 95 ; 120 ; 150 ; 185 ; 240 ; etc. (en mm²)
  • Le nombre de conducteurs nécessaires.
  • La matière de l'âme conductrice.
  • Le type d'utilisation : Fixe ou Mobile.
  • L'influence externe.
  • Le type de mode de pose : sous conduit encastré ou en apparent.
  • Le coût.
Utilisation dans une canalisation fixe
Dénomination Utilisation Illustration Nombre de conducteurs Section en mm²
H 07 V-U Dans l'habitat sous moulure ou sous conduit conducteur H07-VU 1 1,5 à 4
H 07 V-R conducteur H07-VR 1 3 à 35
H 07 V-K Dans l'industrie, équipement d'armoires électriques et câblage interne d'appareillage conducteur H07-VK 1 0,75 à 240
A 05 VV-U A 05 VV-R Canalisations apparentes sans risque mécanique conducteur A05-VV-U 2 à 5 1,5 à 35

Utilisation dans une canalisation mobile
Dénomination Utilisation Illustration Nombre de conducteurs Section en mm²
H 03 VV-F H 03 VVH2-F Lampes portatives, lampadaires, machines de bureau, poste radio conducteur H 03 VV-F ou H 03 VVH2-F 2 à 3 0,5 à 0,75
H 03 VH-H Radios, couvertures, rasoirs électriques, téléviseur conducteur H 03 VH-H 2 0,5 à 0,75
H 03 RT-F Bouilloire, fer à repasser conducteur H 03 RT-F 2 à 3 0,75 à 1,5
H 05 VV-F H A 05 VV-F Aspirateurs, réfrigérateurs, machines à laver conducteur H 03 RT-F ou A 05 VV-F 2 à 5 0,75 à 4
H 05 RN-F A 05 RN-F Fours électriques, réchauds, radiateurs, lampes, baladeuses conducteur H 05 RN-F ou A 05 RN-F 2 à 3 0,75 à 6
H 05 RR-F A 05 RR-F Machines à laver, cuisinières, radiateurs conducteur H 05 RR-F ou A 05 RR-F 2 à 5 0,75 à 6
H 07 RN-F A 07 RN-F Raccordement des appareils en milieux soumis à des contraintes : pompe, cuisinière, friteuse à l'extérieur conducteur H 07 RN-F ou A 07 RN-F 1 à 5 1,5 à 500
U 1000 R2V Câble d'alimentation des installations domestiques ou des immeubles conducteur U 1000 R2V 2 à 5 1,5 à 630
Cuivre nu Connexion à la terre d'une installation électrique Cuivre nu mise à la terre 1 25 à 240




Installation électrique domestique 4. Dénomination des câbles :

La désignation est un code qui précise les caractéristiques d'un câble. L'information est inscrite sur la gaine de protection du câble.

Il existe 2 types de désignations :
  • CENELEC (Comité Européen de Normalisation pour l’ELECtricité) qui vise à regrouper et à harmoniser les normes des différents pays de l'Union Européenne.
  • UTE (Union Technique de l'Electrotechnique) existe en France pour les types de câbles non harmonisé.

    4.1. Désignation CENELEC :

Désignation Symbole Signification du symbole
Type de câble H Harmonisé CENELEC
A National reconnu par CENELEC
N, FRN National non reconnu par CENELEC
Tension U0/U U0 : Tension entre phase et terre U : Tension entre phases 00 < 100/100V
01 ≥ 100/100V et ≤ 300/300V
03 300/300V
05 300/500V
07 450/750V
Isolant R Caoutchouc
S Caoutchouc silicone
V Polychlorure de vinyle
X Polyétdylène réticulé (PRC)
Gaine J Tresse de fibres de verre
N Polychloroprène
R Caoutchouc
T Tresse textile
V Polychlorure de vinyle (PVC)
Forme du câble Rien Câble rond
H Câble méplat, conducteurs séparables
H2 Câble méplat, conducteurs inséparables
Nature de l'âme
Rien Conducteur en Cuivre
A Conducteur en Aluminium
F Âme souple classe 5
H Âme souple Classe 6 (extra souple)
K Âme souple installation fixe
R Conducteur fixe à fils torsadés cylindriques
S Conducteur fixe à fils torsadés et contour sectoriel
U Conducteur fixe à fils massifs et cylindriques
W Conducteur fixe à fils massifs et contour sectoriel
Y Âme à fil rosette
Constitution n Chiffre indiquant le nombre de conducteurs
X Absence du conducteur Vert/Jaune
G Présence du conducteur Vert/Jaune
m Nombre indiquant la section en mm²


    4.2. Désignation UTE :

Désignation   Symbole  Signification du symbole
Type de câble U Câble normalisé UTE
Tension nominale 250 250V
500 500V
1000 1000V
Nature de l'âme Rien Âme rigide en cuivre
A Âme rigide en Aluminium
S Âme souple en Cuivre
Nature de l'enveloppe isolante B Caoutchouc butyle vulcanisé
C Caoutchouc vulcanisé
J Papier imprégné
K Caoutchouc silicone
E Polyéthylène
N Polychloroprène réticulé
R Polyéthylène réticulé
V Polychlorure de vinyle
X Isolant minéral
2 Avant symbole gaine = gaine épaisse
3 Avant symbole gaine = gaine très épaisse
Bourrage pour les câbles multiconducteurs G Plastique formant la gaine de bourrage
U Aucun bourrage ou pas de gaine
1 Gaine d'assemblage formant gaine de bourrage
2 Avant symbole gaine : gaine épaisse
3 Avant symbole gaine : gaine très épaisse
Rien Conducteur ou torsade de conducteurs
Gaine de protection non métallique C Caoutchouc vulcanisé
N Polychloroprène ou équivalent
V Polychlorure de vinyle
Protection et revêtement métalliques P Plomb
F Feuillard ou fil d'acier
Z Zinc ou autre
Gaine extérieure V Polychlorure de vinyle
Forme du câble Rien Câble rond
M Câble plat

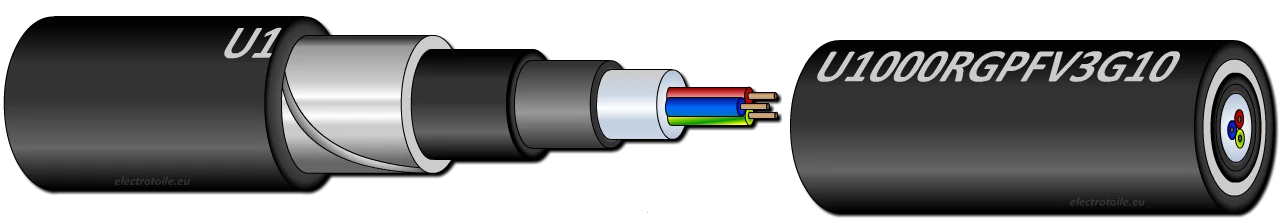

Câble U1000RGPFV3G10
Composition d'un câble U1000RGPFV3G10
