• 1. Présentation du télérupteur
• 2. Composition intérieure du télérupteur
• 3. Comment fonctionne le télérupteur
• 4. Branchement et raccordement d'un télérupteur

Présentation du télérupteur :

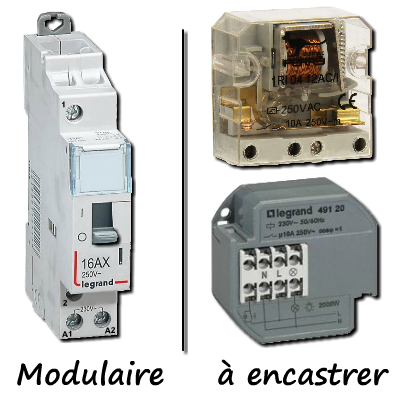

Le télérupteur est un appareil électrique permettant la commande de l'éclairage (allumage ou extinction des lampes). Il existe deux type de modèles :   • Le modulaire, il s'installe dans le tableau de répartition, il y occupe un module.   • Le modèle encastré à placer dans une boîte d'encastrement ou boîte de dérivation.

Lorsque l'on a besoin d'au moins 3 points de commande d'éclairage on utilisera la solution par télérupteur.
Pour les commandes murales on remplacera les interrupteurs (simple allumage, double allumage et va-et-vient) par des boutons poussoirs.
    Télécharger l'application Android : Le Télérupteur complet

Composition intérieure du télérupteur :

En regardant à l'intérieur d'un télérupteur Legrand de référence 491 07 on peut y trouver les éléments internes ci-dessous :

• Boîtier extérieur avec étiquette.     • Contacts électriques fixes (bornes 1 et 2).     • Contacts mobiles électriques (interrupteur commandé).     • Ressort.     • Mécanisme (came).     • Levier plastique qui entraîne en rotation la came.     • Levier métalique qui entraîne en rotation le levier plastique.     • Bobine ou électro-aimant qui génère un champ magnétique pour faire tourner le levier.

Sur l'animation ci-dessous cliquer sur les boutons ou utiliser la molette de la souris pour afficher les éléments qui constituent le télérupteur encastré (nécessite Flash).

Comment fonctionne le télérupteur :

Pour expliquer son principe de fonctionnement j'utilise un télérupteur encastré démonté.

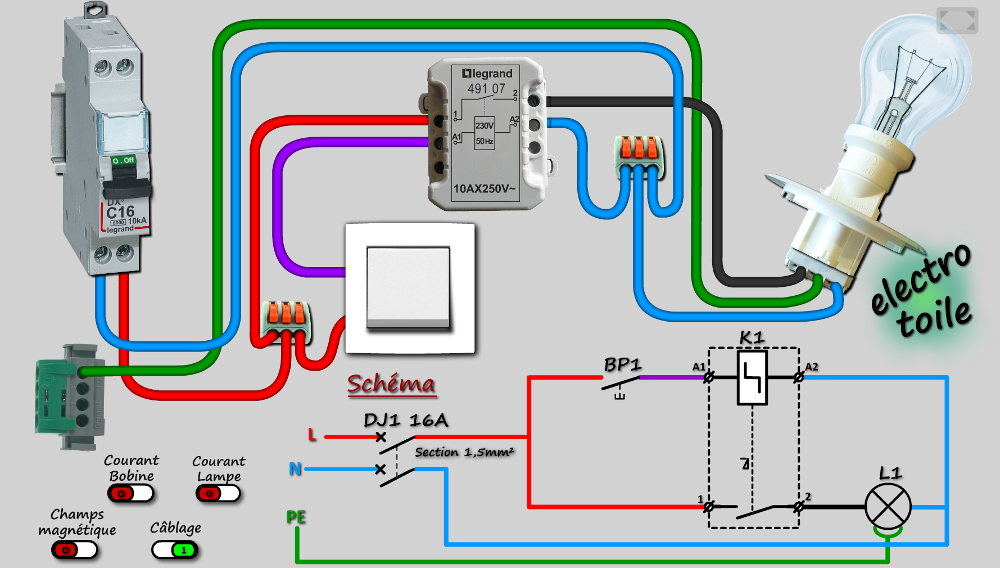

L'animation ci-dessous est intéractive. Cliquer sur les différents appareils (disjoncteur, bouton poussoir, télérupteur) visualiser le fonctionnement interne du télérupteur.
Placer la souris sur le télérupteur et faites rouler la molette on peut observer l'intérieur du télérupteur encastré.

Le courant circulant dans la bobine et le champ magnétique généré par la bobine ainsi que le courant parcourant la lampe sont affichés en cliquant sur les boutons correspondants.

Branchement et raccordement d'un télérupteur :

Le télérupteur unipolaire est équipé de 4 vis de raccordement repérées :

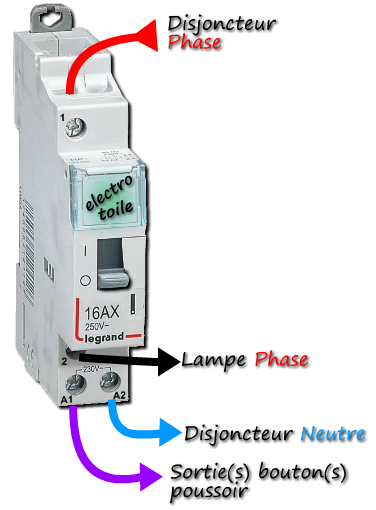

• Borne 1 <- provient de la Phase en sortie du disoncteur 10A ou 16A (éclairage).   • Borne 2 -> va en direction de la phase en entrée de la ou les lampe(s).   • Borne A1 <- provient de la sortie du ou des boutons poussoir(s).   • Borne A2 -> va en direction du Neutre du disjoncteur (couleur bleu).

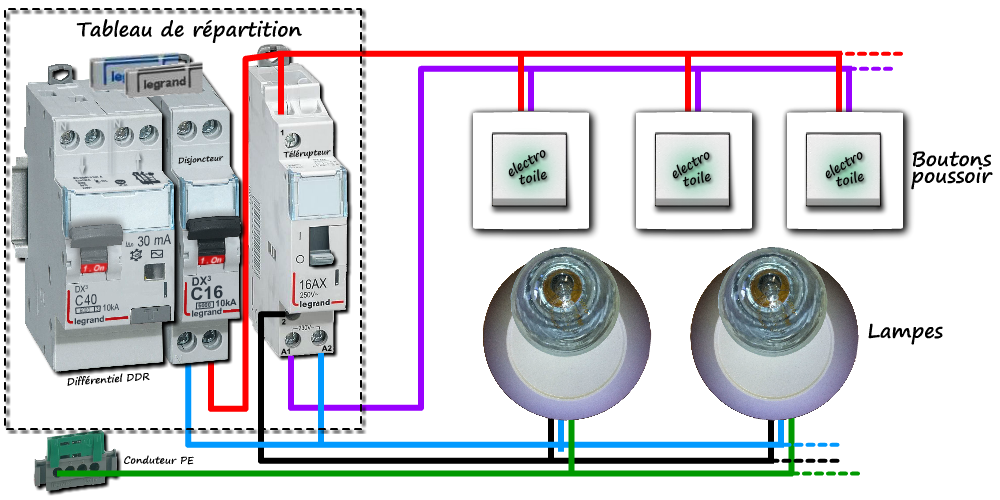

Lorsque le télérupteur est modulaire c'est à dire qu'il s'installe dans le Tableau de Répartition il faut ramener les 2 conducteurs des boutons poussoirs dans le tableau (Rouge et Violet sur le schéma de raccordement ci-dessous).
