Comment utiliser l'appareillage domestique Ovalis de la marque Schneider Electric ?



comment utiliser l'appareillage de la gamme Ovalis de Schneider Electric ?

Lors d'une réalisation neuve ou d'une rénovation d'une installation électrique, il est courant d'utiliser une même marque d'appareillage. Que ce soit par habitude ou par affinité pour les produits d'une marque. Le fait de ne pas dépareiller l'appareillage permet de conserver une certaine rigueur et un esthétisme sur l'installation, chose importante pour le client. Découvrez dans ce guide comment utiliser et manipuler l'appareillage Schneider Electric de la gamme Ovalis.



  • Ovalis, une gamme d'appareillages de Schneider Electric
  • Comment brancher les fils dans un interrupteur Ovalis ?
  • Comment utiliser les prises Ovalis (2P+T / TV / USB) ?


Ovalis, une gamme d'appareillages de Schneider Electric :

Schneider Electric propose plusieurs gammes d'appareillages adaptées aux besoins et aux envies des particuliers. On retrouve notamment dans le catalogue Schneider Electric les gammes Odace, D-Life, Mureva, Alréa et bien entendu celle évoquée dans le titre de l'article la gamme Ovalis.

L'appareillage électrique Schneider Ovalis est encastrable, c'est-à-dire qu'il s'intègre dans la cloison, il faut donc percer un trou dans le mur pour monter cet appareillage. La gamme se caractérise comme composable (plaque, mécanisme), innovante, connectée et éco-responsable, ayant un design tendance qui s'adaptera parfaitement à l'intérieur des logements.

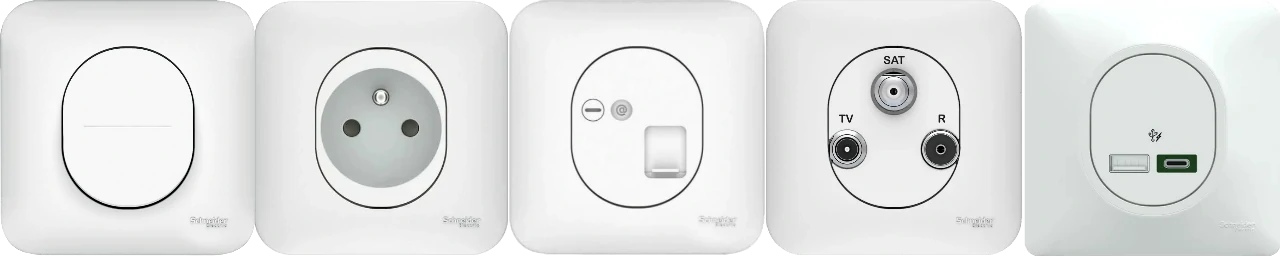

l'appareillage électrique de la gamme Ovalis de Schneider Electric
L'appareillage électrique de la gamme Ovalis de Schneider Electric

La forme ovale et satinée des produits Ovalis est la signature de cette gamme. Dans sa nouvelle génération, elle est proposée en coloris anthracite, blanc et blanc antibactérien (pour les installations nécessitant un traitement antimicrobien complémentaire dans les hôpitaux ou les cliniques par exemple). La gamme est disponible auprès des principaux fournisseurs de matériel électrique tel que E-Planetelec.

Le fait qu'elle soit composable permet d'assembler le mécanisme et la plaque de finition et de composer l'appareillage selon les besoins du client. Cela nécessite de définir quelles prises Ovalis de Schneider choisir (prise simple 2P+T, double, avec port USB, TV/FM/SAT, haut-parleurs, RJ45) ou quels types de commandes installer (interrupteur simple, interrupteur va-et-vient, gradateur, bouton poussoir, volet roulant, VMC, détecteur de mouvement, etc.).

Schneider Electric propose également l'appareillage connecté Wiser Ovalis, permettant d'intégrer des commandes (boutons ou interrupteur Ovalis) des prises connectées ou des têtes de vanne thermostatiques pour le pilotage à distance des radiateurs à un système domotique Wiser. Cette solution offre la possibilité de créer des scénarios et des commandes automatiques pour l'éclairage, les volets roulants, le chauffage ou la climatisation dans les logements d'habitation.



Comment brancher les fils dans un interrupteur Ovalis ?

Pour le branchement des conducteurs sur un interrupteur Ovalis, il faut d'abord identifier si c'est un interrupteur simple, un va-et-vient, un double, ou un poussoir. Prenons l'exemple d'un interrupteur simple permettant de réaliser un circuit d'éclairage par commande simple allumage.

plan de raccordement d'un interrupteur ovalis shneider electric
Comment brancher l'interrupteur Ovalis entre le disjoncteur et la lampe ?

Cet interrupteur est composé de deux bornes, le première de couleur rouge et repérée L, c'est l'entrée de l'interrupteur et le conducteur provient de la sortie phase du disjoncteur. On câble sur cette borne L un conducteur de couleur rouge (section 1,5mm²) afin de l'identifier comme une phase non commandée (car elle n'est pas encore passée par l'interrupteur). L'autre borne est blanche, elle est repérée 1, c'est la borne sur laquelle on connecte le retour lampe qui ira vers la lampe. Ce conducteur sera de couleur marron dans l'exemple, mais on peut utiliser toutes les couleurs sauf le Bleu (Neutre) et le Vert/Jaune (PE).

Pourquoi choisir une couleur différente du rouge sur la sortie de l'interrupteur ?

Le conducteur marron est placé en sortie de l'interrupteur, ce fil est donc commandé par l'interrupteur. Ainsi, pour ne pas le confondre avec la phase qui arrive également sur l'interrupteur, on utilise une autre couleur (marron, orange, noir, violet, gris).

Le dénudage des conducteurs à insérer sur les bornes de l'interrupteur doit se faire sur 12mm. Pour cela, le constructeur propose une encoche sur le cadre du mécanisme afin de mesurer cette longueur. Pour connecter la phase (fil rouge) et le retour lampe (fil marron) au mécanisme, il faut appuyer sur les languettes rouge et blanches et y introduire les conducteurs. L'interrupteur ne nécessite donc pas de tournevis pour le câblage des conducteurs, ce sont des bornes automatiques, par contre le tournevis sera nécessaire pour fixer le mécanisme à la boîte d'encastrement.

schéma de câblage d'un interrupteur ovalis shneider electric
Schéma électrique pour le raccordement d'un circuit d'éclairage commandé par un interrupteur simple allumage

Contrairement à l'interrupteur simple, le va-et-vient permet en plus de réaliser un circuit de commande d'éclairage en va-et-vient (deux points de commande pour une ou plusieurs lampes). Cet interrupteur comporte donc 3 bornes (L - 1 - 2). L'interrupteur double va-et-vient permet quant à lui de commander à partir d'un seul point, deux circuits d'éclairage ou une prise de courant. Cet interrupteur comporte au totale 6 bornes de raccordement automatiques.

câblage des interrupteurs va-et-vient ovalis
Vues arrières des mécanismes d'interrupteurs Ovalis


Comment utiliser les prises Ovalis (2P+T / TV / USB) ?

La gamme Ovalis propose différentes prises : les prises de courant 2P+T, les prises USB, les prises RJ45, les prises TV/FM/SAT. Le branchement des prises Schneider se fait en règle général par bornes automatiques (sauf les prises USB et TV) équipées de vis pour le serrage des conducteurs ou du câble coaxial (antenne satellite ou TNT).

Comment brancher la prise Ovalis 2P+T ?

Équipée de trois bornes automatiques, la prises 2P+T est très simple à raccorder. La phase en rouge sur la borne repérée L, le Neutre en bleu sur la borne repérée N et le conducteur vert/jaune (la terre ou PE) sur la borne centrale (parfois en vert). Le dénudage des conducteurs doit être compris entre 12 et 15 mm, ainsi on faciliter le raccordement sur la prise de courant.

câblage d'une prise de courant Ovalis 2P+T
Comment enlever les fils d'une prise Schneider ?

Pour enlever les conducteurs d'une prise de courant, il faut au appuyer sur les poussoirs placés à l'arrière du mécanisme et tirer sur le conducteur.



Comment démonter une prise électrique Schneider ?

Les prises de courant Ovalis se montent en encastrées et doivent donc se fixer sur une boîte d'encastrement. Dans le cas d'une pose sur cloison sèche de placo, la prise de courant sera fixée à la boîte d'encastrement (poste simple ou double) avec les vis horizontales de la boîte.

démonter une prise électrique Schneider Ovalis
Comment démonter une prise de courant Schneider ?

Pour démonter une prise de courant, il faut au préalable que le circuit soit hors tension, on dévisse sur plusieurs tours les deux vis horizontales (de la boîte d'encastrement) sans les retirer complètement, puis on fait pivoter légèrement l'angle de la prise. Puis on retire les vis (de la boîte) qui sont dans les encoches du socle de la prise de courant. Il ne reste plus qu'à décâbler la prise en reprenant les explications du paragraphe précédent.



Comment brancher une prise USB Ovalis ?

Pour alimenter le mécanisme d'une prise USB Ovalis, il faut amener dans la boîte d'encastrement une Phase et un Neutre (230V AC). À l'intérieur du boîtier est présent un redresseur et abaisseur de tension afin d'avoir du 5V en sortie sur la ou les prises USB.

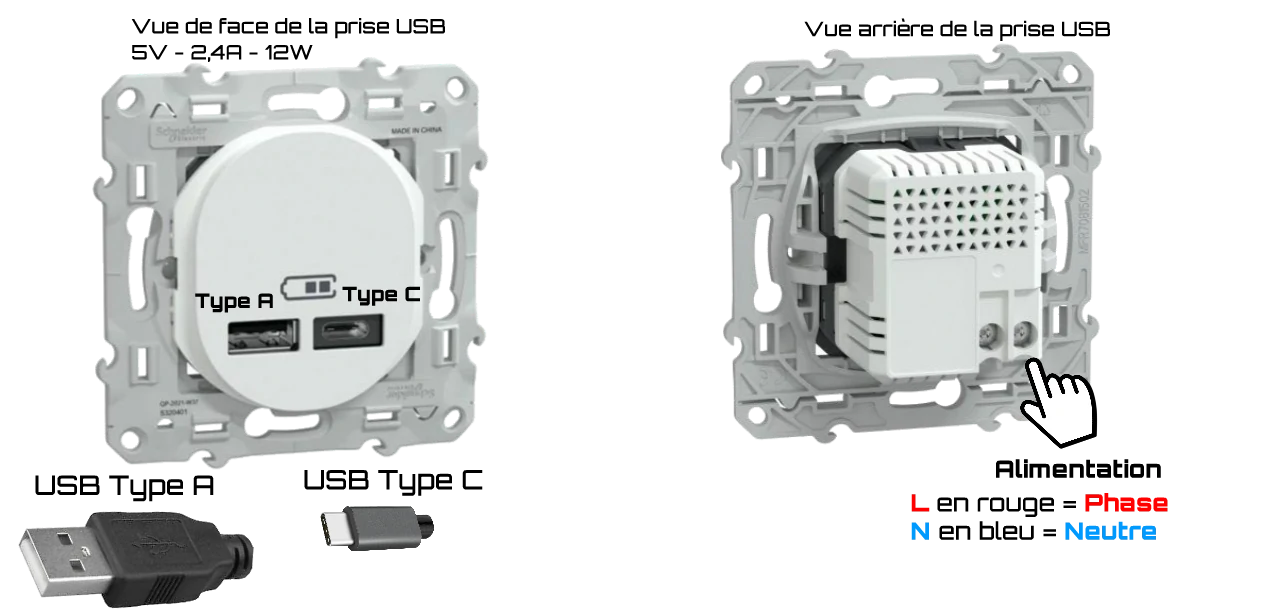

câblage d'une prise USB Ovalis 2P+T
Comment brancher une prise USB Schneider ?

Sur ce modèle, la face avant dispose deux prises USB femelles type A et type C. Le courant en sortie de la prise USB est 2,4A, la tension est 5V soit une puissance disponible pour les appareils portables de 12W.



Comment brancher une prise TV Ovalis ?

La prise TV permet de recevoir le signal de télévision provenant d'une antenne (TNT ou satellite). Pour brancher une prise TV Ovalis, il faut au préalable dévisser la bride, puis mettre en place le câble coaxial. Enfin, on revisse la bride qui permet le maintient du câble coaxial et assure la continuité électrique pour la transmission du signal de télévision.

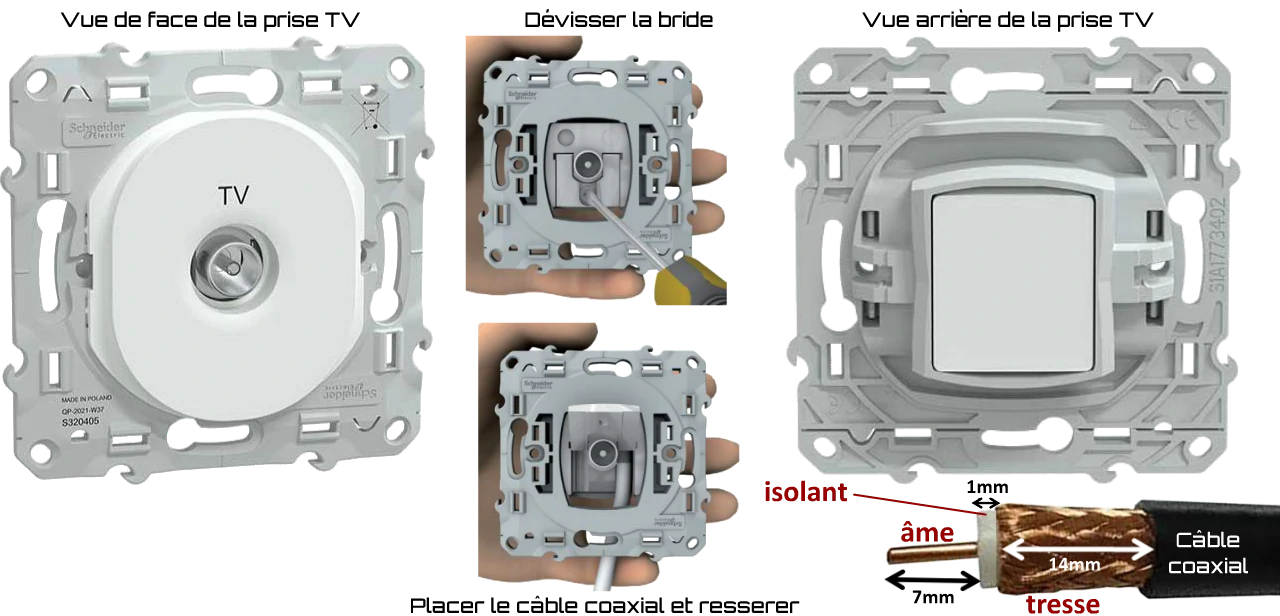

câblage d'une prise TV Ovalis 2P+T
Comment brancher une prise TV / FM / SAT Schneider ?

Pour raccorder le câble coaxial sur la prise TV Ovalis, il faut respecter les consignes suivantes : l'âme conductrice du câble coaxial doit être dénudée sur 7mm, l'isolant doit apparaître sur 1mm et enfin la tresse de masse + l'isolant doivent mesurer 14mm.
