Sélectionner les interrupteurs et les boutons poussoirs en fonction de vos besoins


comment sélectionner vos interrupteurs pour votre installation électrique

L'utilisation des interrupteurs est indispensable dans une installation électrique afin de commander manuellement vos appareils électriques (éclairage, volet roulant, VMC, etc.). Le choix de ces interrupteurs se fera en fonction de vos besoins : interrupteur étanche, inter va-et-vient, ou en fonction de vos envies de modernité : interrupteur connecté WiFi, mais également en fonction de vos goûts : interrupteur vintage, choix des couleurs ou textures du cadre de l'appareillage. Découvrez dans cet article, les différents choix possibles pour vos interrupteurs, des exemples de câblage d'interrupteur et des guides vidéos pour vous accompagner dans vos travaux.

Sommaire :

Sélectionner les interrupteurs en fonction de vos besoins
Choisir ses interrupteurs comme accessoire déco
Schéma de câblage et raccordement des interrupteurs
Guide d'utilisation des interrupteurs en vidéo

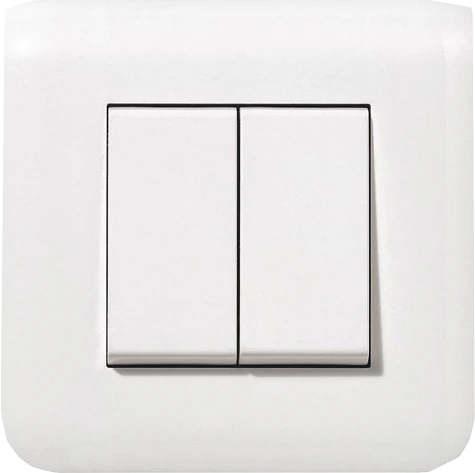

interrupteur à double commandes Sélectionner les interrupteurs en fonction de vos besoins :

Que vous prévoyez la conception d'une installation neuve ou une rénovation électrique, vous devrez dans tous les cas choisir les interrupteurs en fonction de vos besoins et des contraintes liées au mode de pose des canalisations électriques : encastrée ou apparente.

L'interrupteur encastré

L'interrupteur encastré est incontestablement la meilleure solution d'un point de vue esthétique, à réaliser de préférence pour une installation neuve, mais elle sera plus contraignante dans le cas d'une rénovation.

Les interrupteurs encastrés sont posés sur une boîte ou un pot d'encastrement qui lui est fixé dans le mur ou la cloison. L'intérêt de ce mode de pose réside dans le fait que l'interrupteur ne déborde pas trop du mur, il s'intégrera davantage dans votre décoration surtout si vous optez pour un modèle d'interrupteur design. Les conducteurs eux étant cachés dans le conduit à l'intérieur de la cloison ou du mur.

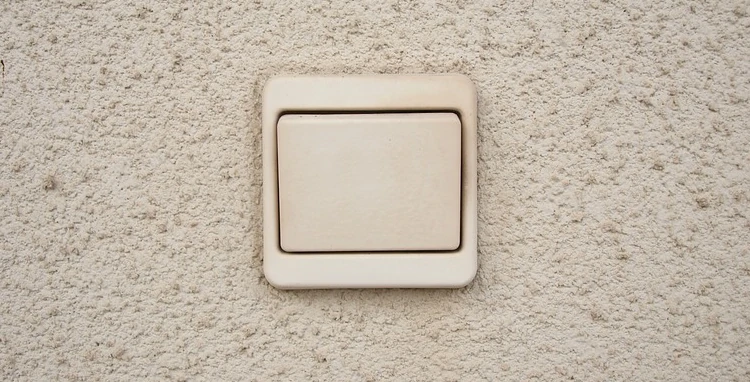

interrupteur encastré sur mur crépis
Interrupteur encastré

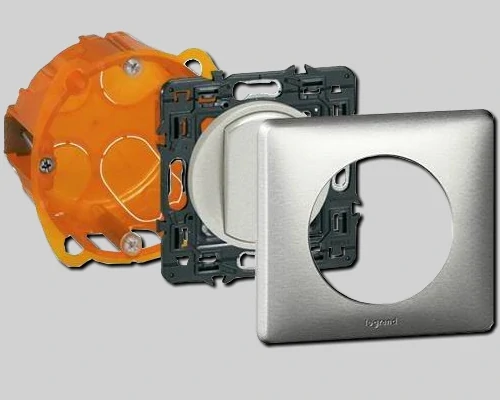

encastrement d'un interrupteur sur boîte d'encastrement
Montage d'un interrupteur encastré sur pot d'encastrement
Modèles d'interrupteurs encastrés professionnels :

L'interrupteur en saillie

Installer un interrupteur en encastré pour des travaux de rénovation demandera plus de travail. En effet, vous devrez réaliser des saignées afin de cacher les conduits électriques et percer des trous à la scie cloche afin d'encastrer vos interrupteurs, pour finaliser votre installation, vous devrez reboucher l'ensemble. Pour une modification d'installation électrique, la solution la plus simple restant le montage en apparent, en utilisant des interrupteurs en saillie.

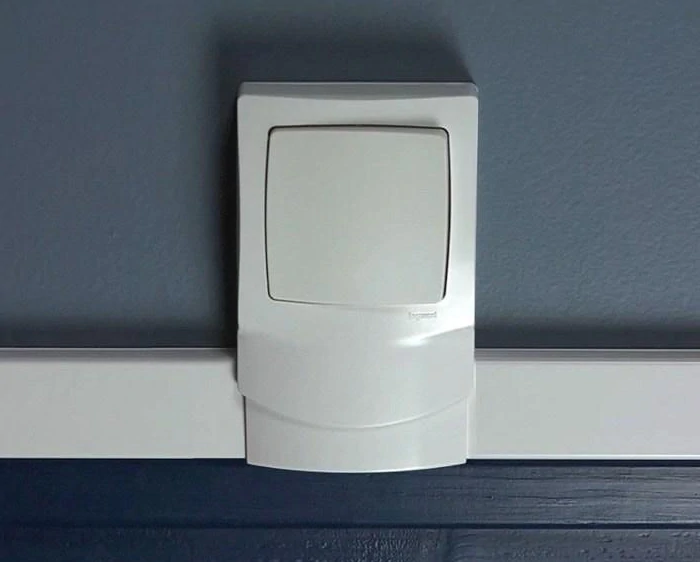

interrupteur saillie pour support moulure
Interrupteur apparent en saillie

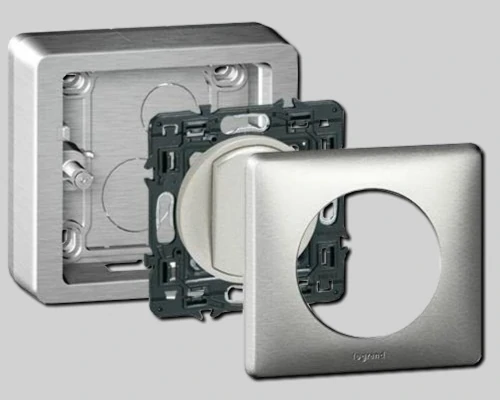

pose d'un interrupteur apparent sur moulure en saillie
Montage d'un interrupteur en sailie

L'interrupteur étanche

Pour les installations électriques nécessitant un indice de protection supérieur, en présence d'eau, lors d'une installation extérieure par exemple, vous pouvez sélectionner des modèles saillies présentant une étanchéité complémentaire IP55. Ces interrupteurs étanches sont malgré tout moins esthétiques, ils conviendront tout de même pour équiper un gagrage, sur une terrasse, dans un jardin, ou sur la façade d'un bâtiment en apparent ou en encastré. Cette solution s'adaptera à toutes les conditions climatiques et protégera votre installation contre les poussières ou l'eau.

L'interrupteur connecté (Z-Wave | Enocean | WiFi)

Pour optimiser l'installation électrique, vous pouvez opter pour la solution de l'interrupteur communiquant. En effet, il existe de nombreux modèles d'interrupteurs connectés fonctionnant sur différents protocoles radio tels que le Z-Wave, le Enocean, ou encore le WiFi.

les protocoles radios utilisés en domotique pour faire communiquer un interrupteur

En complément de capteurs de mouvement, de luminosité ou de météo (vent, pluie), vous pourrez ainsi automatiser vos commandes d'éclairage ou de volets roulants ou de store banne, en fonction de scénario simple ou plus poucé n'ayant pour limites que votre imagination.

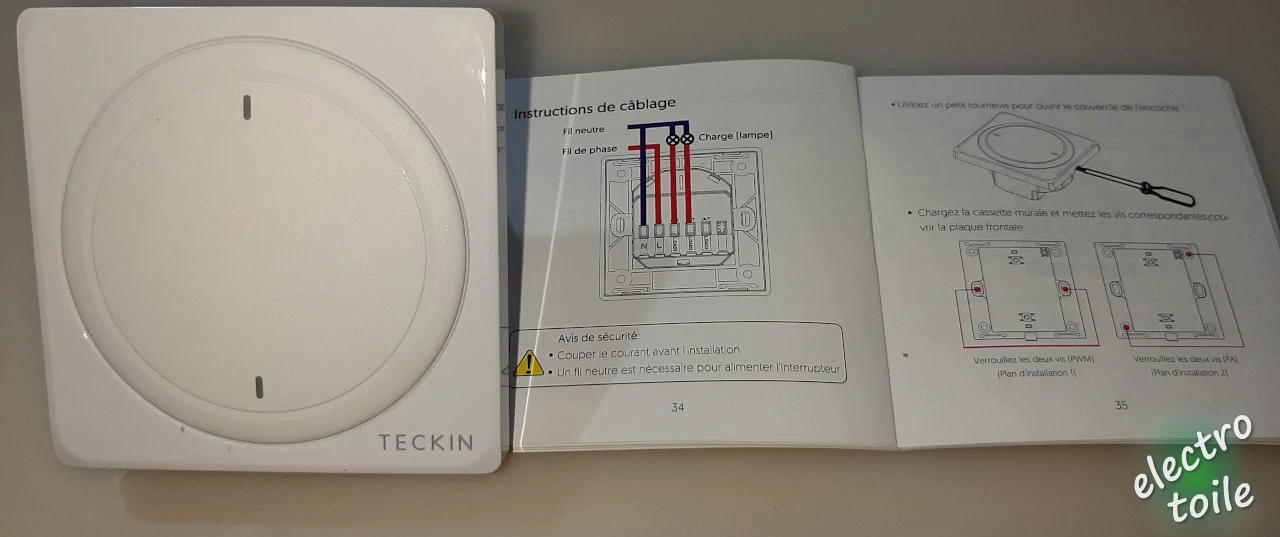

interrupteur connecté WiFi
Interrupteur connecté Wifi | Teckin

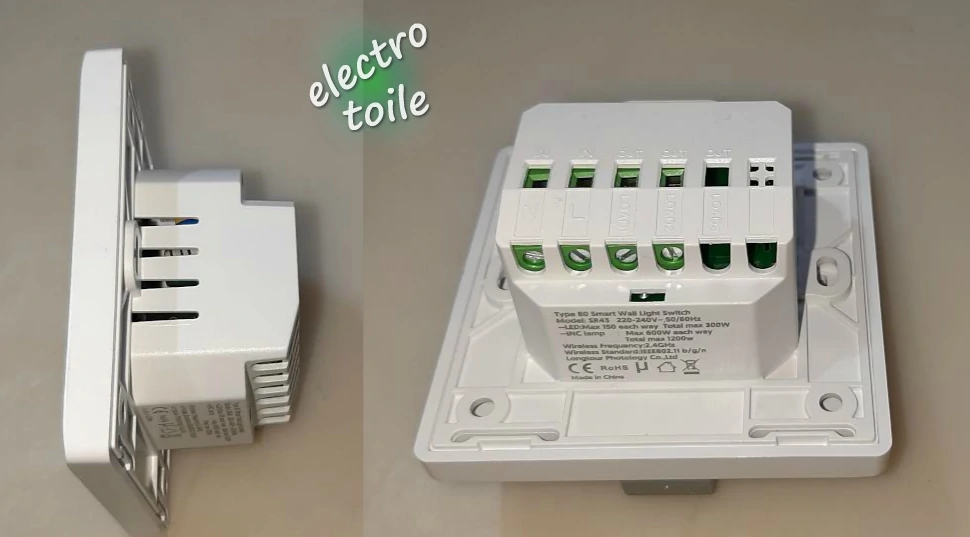

Vue arrière de l'interrupteur connecté protocole WiFi
Vue arrière de l'interrupteur Wifi
Le raccordement d'un interrupteur connecté est simple mais la plupart des modèles nécessitent de tirer un conducteur de Neutre jusqu'au d'encastrement.

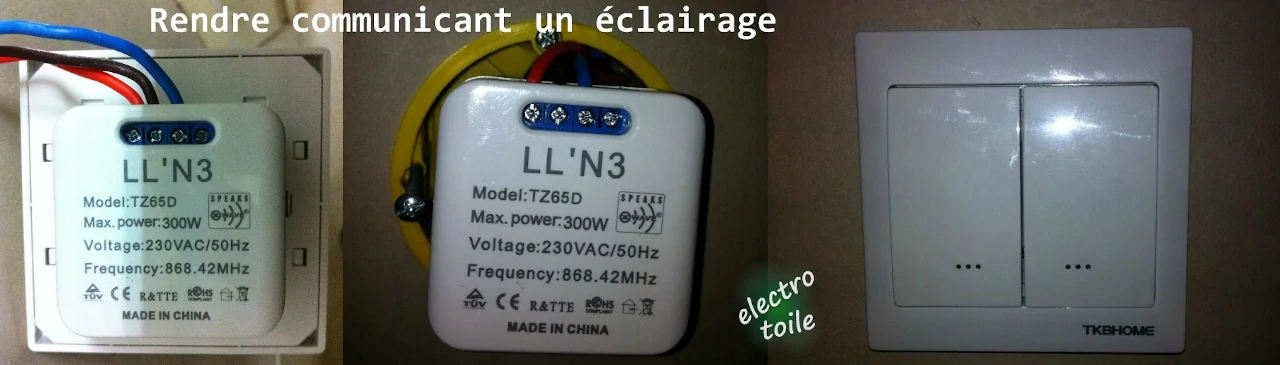

Raccordement d'un interrupteur connecté Z-Wave TKBHome
Câblage et installation d'un interrupteur connecté Z-Wave | TKBHome

Lors de vos travaux de rénovation, vous pouvez moderniser un interrupteur classique ou un bouton-poussoir et le rendre communicant, en y raccordant à l'arrière un module complémentaire radio connecté à votre box domotique. Par exemple le module Fibaro Dimmer 2, qui présente l'avantage de ne pas nécessiter la connexion du conducteur de Neutre, ceci facilitera grandement son installation dans n'importe quelle boîte d'encastrement.

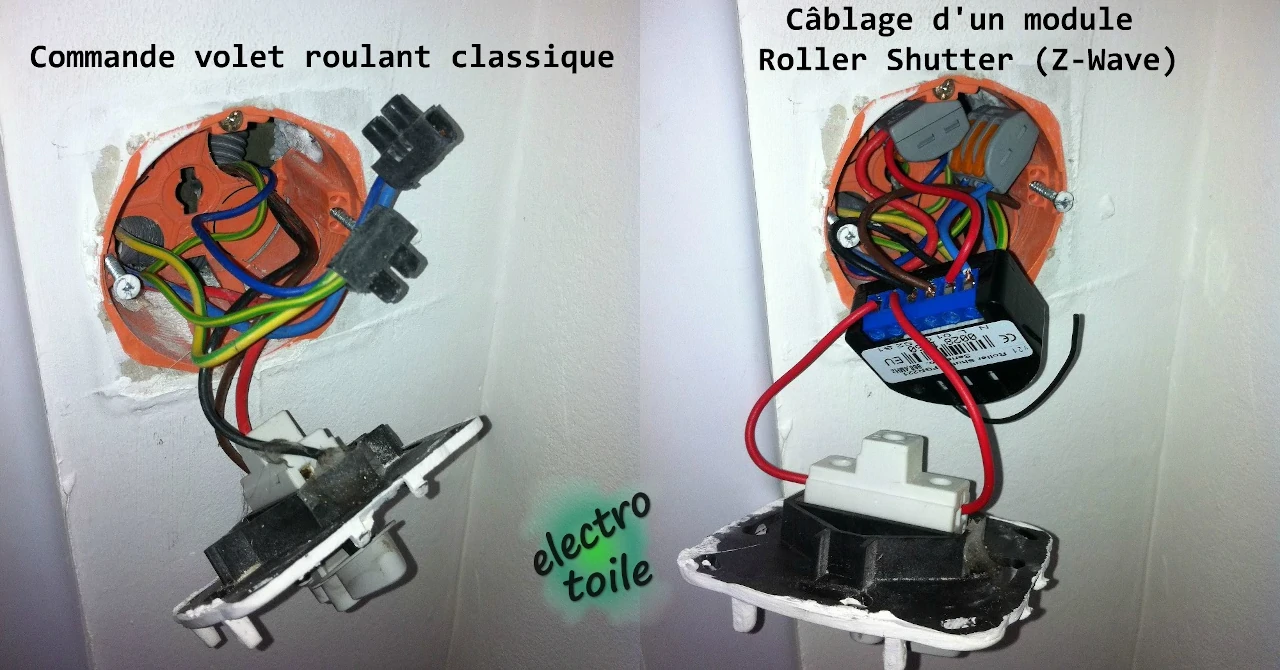

câblage d'un module z-Wave roller shutter sur interrupteur
Interrupteur volet roulant connecté | Roller Shutter Fibaro

Enfin certains modèles d'interrupteur sans fil permettent une installation simplifiée sans câblage afin de piloter à distance vos équipements équipés de modules radios.

interrupteur à double commandes Choisir ses interrupteurs comme accessoire déco :

Mais vous pouvez également définir le choix de vos interrupteurs en fonction de critères davantage liés à la décoration intérieure de votre logement. Des modèles proposent de donner du peps à votre intérieur en sélectionnant des couleurs tendances, soit en optant pour une couleur pour le cadre d'appareillage ou pour un modèle totalement coloré :

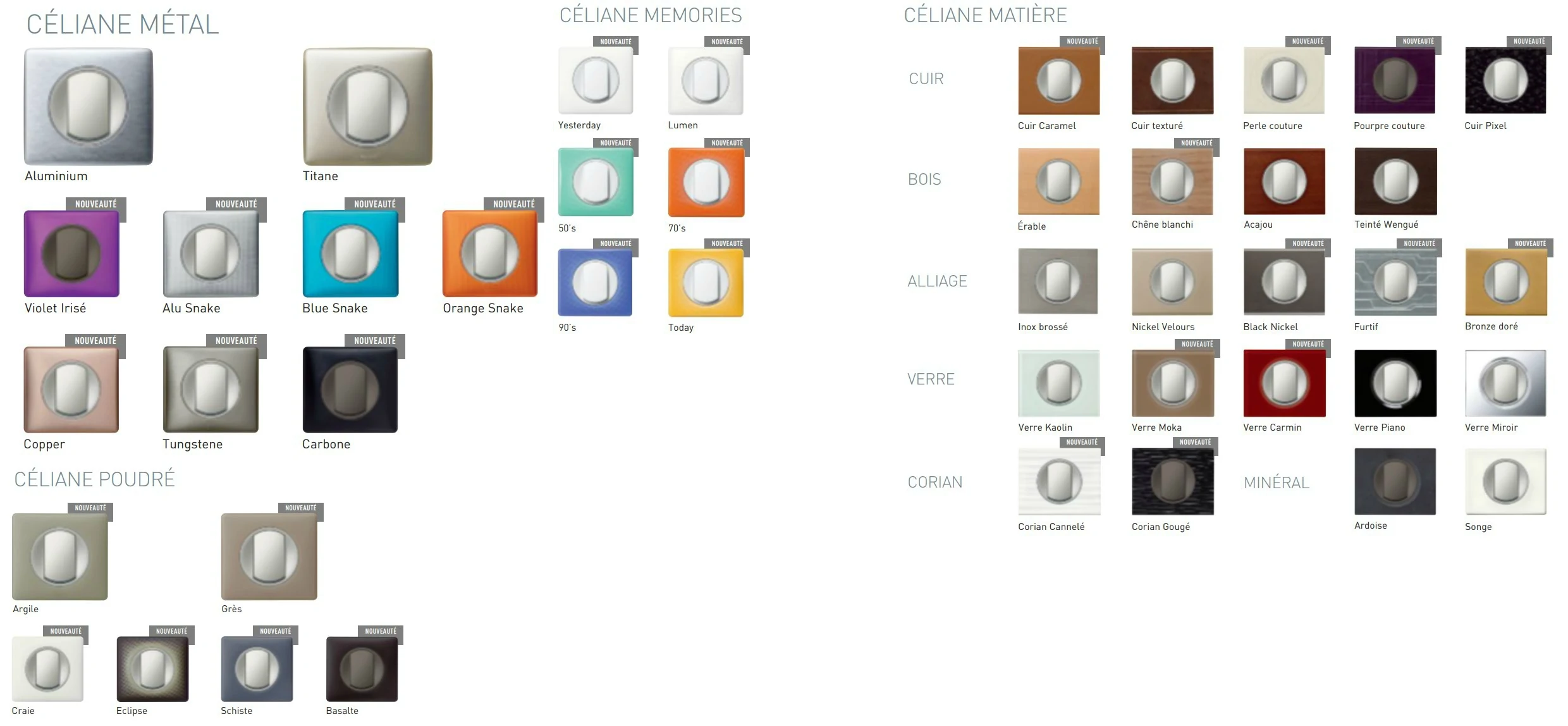

interrupteur déco coloré
Gamme d'interrupteurs déco | Celiane Legrand
Pour une ambiance plus chaleureuse optez pour un interrupteur bois, mais il existe également tout un choix de matières disponibles (cuir, verre, métal) :

Si vous souhaitez donner une ambiance d'époque à votre intérieur, pour un style totalement rétro, équipez-vous d'un interrupteur vintage :


interrupteur à double commandes Schéma de câblage et raccordement des interrupteurs :

Schéma électriques pour interrupteurs et boutons poussoirs :

Vous vous demandez peut-être comment brancher un interrupteur va-et-vient ou dans le cas d'un remplacement vous recherchez de l'aide pour raccorder un interrupteur. Pour vous accompagner dans vos branchements électriques, vous trouverez ci-dessous les principaux schémas électriques pour le câblage des interrupteurs ou des boutons poussoirs.

Le simple allumage :

Le montage simple allumage permet de commander avec un interrupteur simple ou va-et-vient une ou plusieurs lampes.

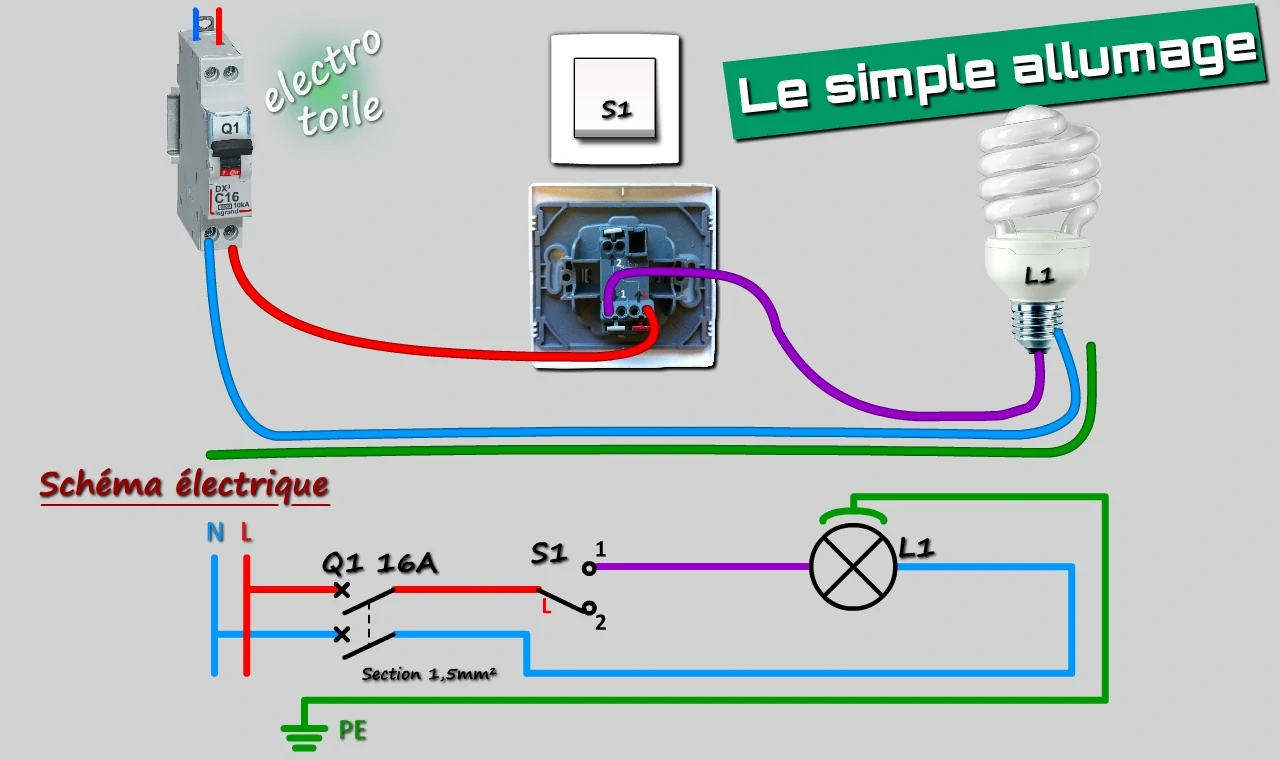

interrupteur va-et-vient pour câbler un simple allumage
Raccordement d'un interrupteur va-et-vient pour un circuit simple allumage


Le double allumage :

Le montage double allumage est composé de deux interrupteurs placés dans un même boîtier et permet de commander deux récepteurs indépendants.

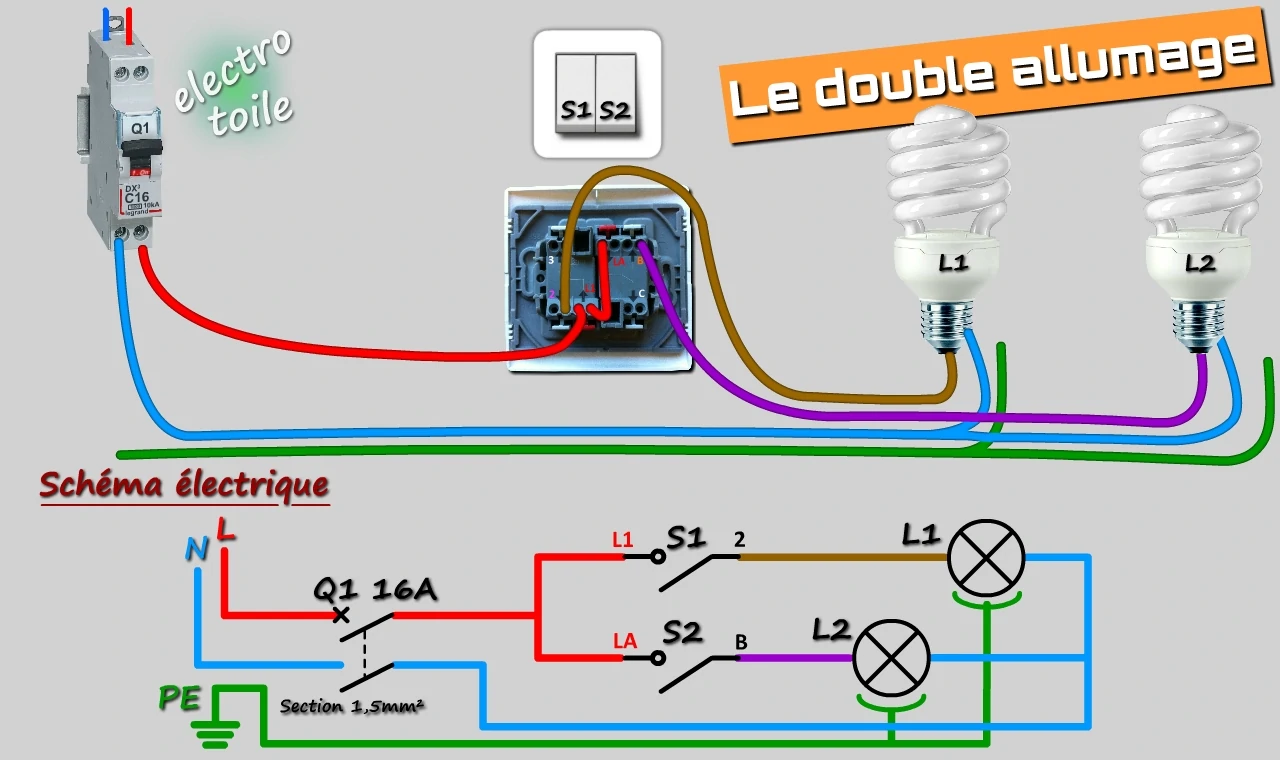

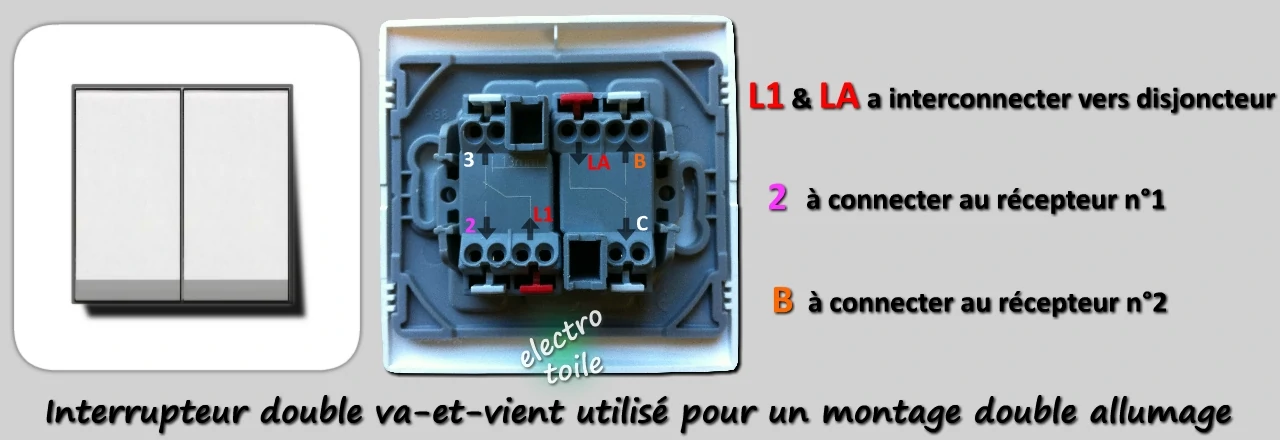

interrupteur double va-et-vient pour un double allumage
Raccordement d'un double va-et-vient

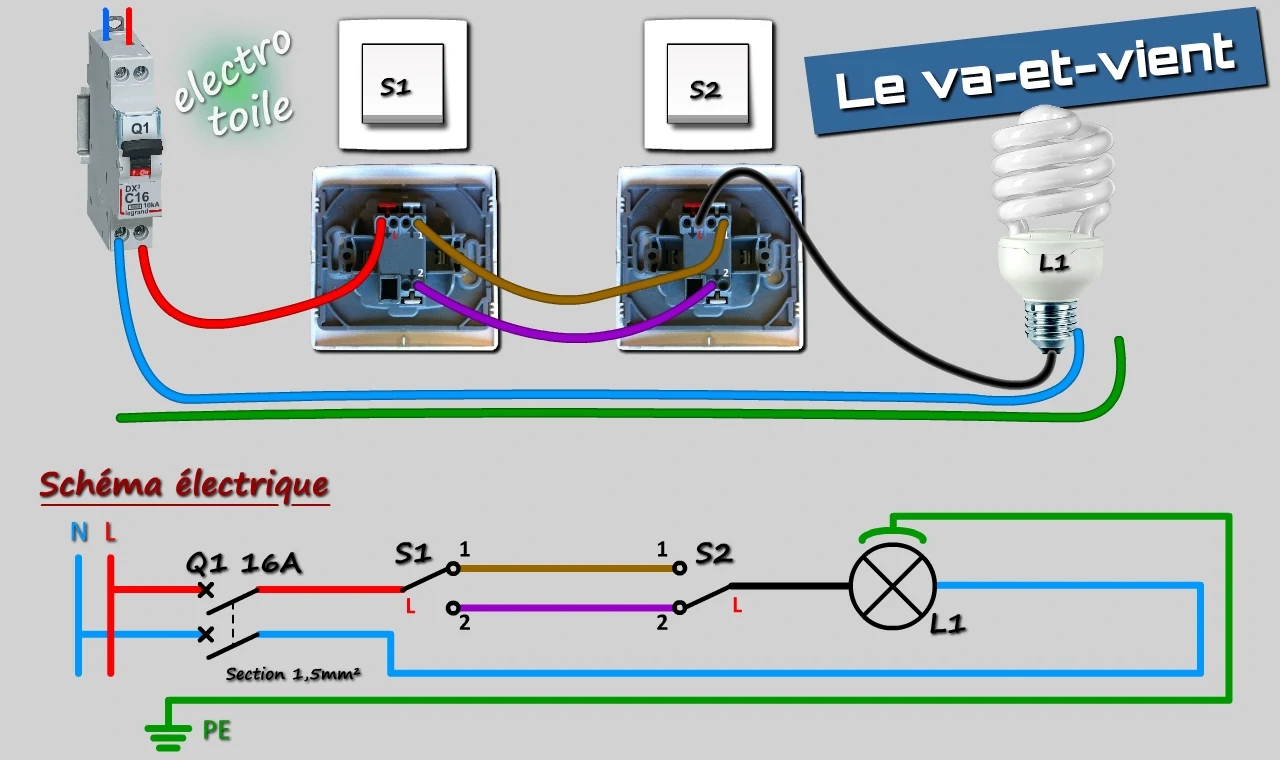

câblage d'un interrupteur va-et-vient avec schéma électrique
Schéma de raccordement des interrupteurs va-et-vient


Le va-et-vient :

Le montage va-et-vient permet de commander avec deux interrupteurs placés à différents endroits de commander une ou plusieurs lampes.
câblage d'un interrupteur va-et-vient avec schéma électrique
Schéma de raccordement des interrupteurs va-et-vient


Câblage des interrupteurs :

Dans la vidéo ci-dessous, vous découvrirez le principe de raccordement d'un interrupteur simple afin de réaliser la commande d'éclairage Simple allumage au moyen d'un interrupteur étanche de type Plexo (Legrand).


Pour réaliser un circuit d'éclairage double (lampes sur deux circuits distincts), il vous faudra utiliser un interrupteur double, tel que l'interrupteur double va-et-vient pour montage saillie utilisé dans la vidéo ci-dessous.





interrupteur à double commandes Guide d'utilisation des interrupteurs en vidéo :

Règlementation installation d'appareils de commande :

La pose d'un interrupteur doit respecter la réglementation imposée par la NF C 15-100. Celle-ci précise qu'un point de commande (interrupteur, bouton-poussoir) doit être placé à l'entrée de chaque pièce et elle impose également une norme pour la hauteur de votre interrupteur.

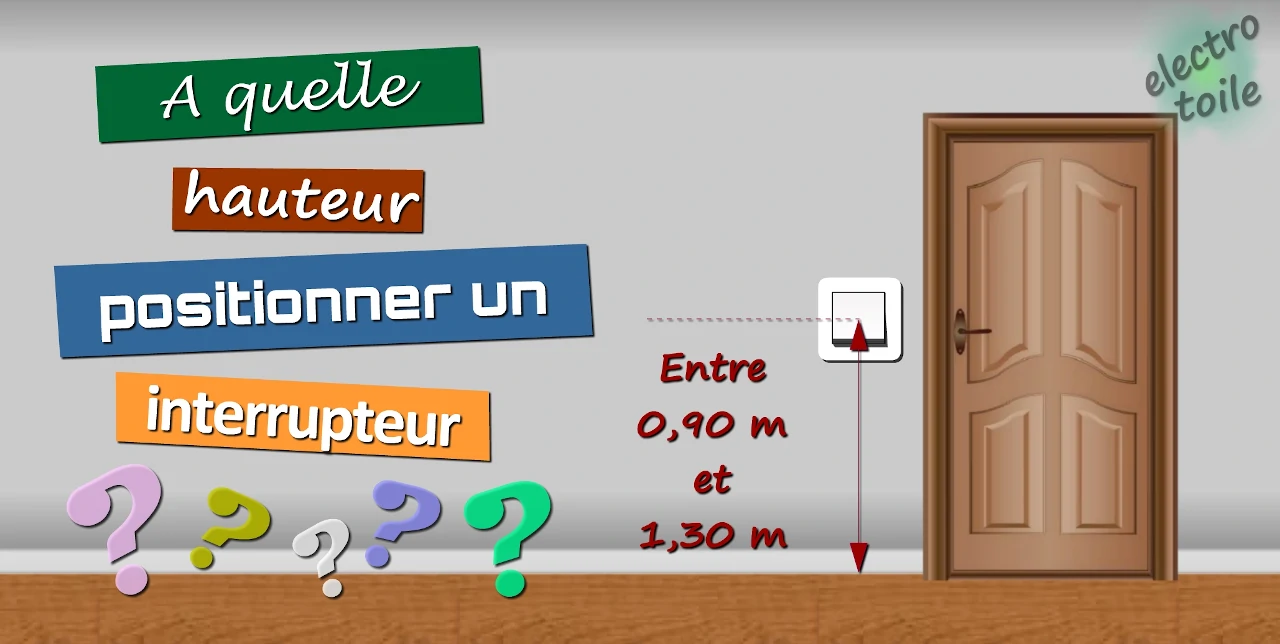

hauteur normalisé pour l'installation d'un interrupteur NF C 15-100
Hauteur recommandée pour l'installation d'un interrupteur
Ainsi, les appareils de commande pour l'éclairage, pour les volets roulant, pour votre chauffage et la climatisation, ou votre contrôle d'accès doivent être installés à une hauteur comprise entre 0,90 mètre et 1,30 mètre par rapport au sol finis.

Utilisation et remplacements :

Pour démonter et remonter facilement un interrupteur va-et-vient plexo.


Pour remplacer un mécanisme de bouton-poussoir par un mécanisme d'interrupteur double va-et-vient dans une boîte étanche plexo, consultez la vidéo ci-dessous.


Pour monter et démonter facilement un interrupteur va-et-vient saillie pour moulure.


Installation et démontage d'un interrupteur Neptune de marque Legrand sur boîte d'encastrement 1 poste batibox.
