Le variateur de vitesse Altivar (ATV312 et ATV12
1. Utilisation des menus d'un Altivar (Schneider) :

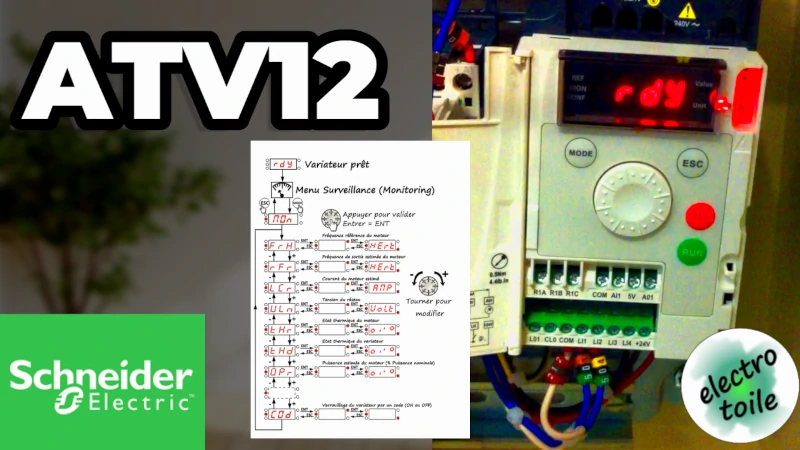

  Menus quickstart pour ATV12 :
 - Cliquer sur l'image pour voir le quickstart ATV12 dans sa taille normale.
Utilisation, réglages et navigation sur un variateur de vitesse Altivar ATV12 (Schneider) pour moteur asynchrone.
 • Présentation du menu CONF (réglages - configuration) :
    - ACC : Temps d'accélération
    - dEC : Temps de décélération
    - LSP : Petite vitesse (Low SPeed)
    - HSP : Grande Vitesse (High SPeed)
    - nCr : Courant en ligne
 • Présentation du menu MON (Monitoring et surveillance) :
    - FrH : Fréquence référence du moteur
    - rFr : Fréquence de sortie estimée du moteur
    - LCr : Courant du moteur estimé
    - ULn : Tension du réseau
    - tHr : État thermique du moteur
    - tHd : État thermique du variateur
    - OPr : Puissance estimée du moteur (% puissance nominale)
|
|
  Menus quickstart pour ATV312 :
 - Cliquer sur l'image pour voir le quickstart ATV312 dans sa taille normale.
  Tutoriel vidéo verrouillage ou déverrouillage d'un ATV12 :
Votre variateur AT12 est verrouillé ?
Seulement les menus MOn et rEF sont accessibles ?
Le menu COnF n'apparaît plus ?
Le variateur Altivar ATV12 dispose d'un contrôle accès qui autorise seulement l'affichage des menus MOn (Monitoring) et rEF et empêche ainsi certaines modifications dont l'accès au menu COnF (configuration).
Le déverrouillage et le verrouillage du variateur nécessite un mot de passe ou code PIN composé de 4 chiffres.
Pour accéder au verrouillage ou déverrouillage du variateur suivre la vidéo.
