TD MELEC Préparation U2 - Appartement de type F3
Présentation du projet :
Vous devez
préparer la
rénovation de cet
appartement de type F3 (chambre, bureau, séjour, cuisine, salle de bain + WC) alimenté en monophasée 230V~.
Le
tableau de répartition est situé dans le bureau.
Les trois fenêtres sont équipées de
volets roulants électriques.
Le
chauffage est tout électrique chaque
radiateur a une
puissance de 500W.
Un ballon d'
Eau Chaude Sanitaire (
ECS) est installé dans la cuisine.
Le circuit électrique
VMC alimente le moteur est installé dans le grenier et deux conduits d'
extraction d'air sont placés (1 dans la salle de bain l'autre dans la cuisine).
Le
disjoncteur général repéré Q0 a pour calibre 45A et 500mA de sensibilité.
Il n'y a pas nécessité d'installer un
parafoudre.
Pédagogie BAC PRO MELEC :
Â
Objectifs :
 •
Déterminer les symboles architecturaux.
 •
Calculer la surface du logement.
 •
Déterminer le nombre de circuits d'éclairage et de PC non spécialisées.
 •
Étudier le circuit de chauffage électrique.
 •
Préparer la répartition des circuits électriques.
 •
Représenter le schéma architectural pour l'éclairage et les PC non spécialisées.
 •
Déterminer le matériel à poser (interrupteurs, prise, sortie de câble...).
 •
Représenter les schémas développés des circuits d'éclairage.
 •
Représenter le schéma multifilaire du tableau de répartition.
 •
Déterminer le tableau de répartition et la porte adaptée.
Fiches pédagogiques :
L'
activité dure 2h, elle est réalisée en
autonomie ou en
binôme et nécessite d'utiliser son cours.
Problématique professionnelle

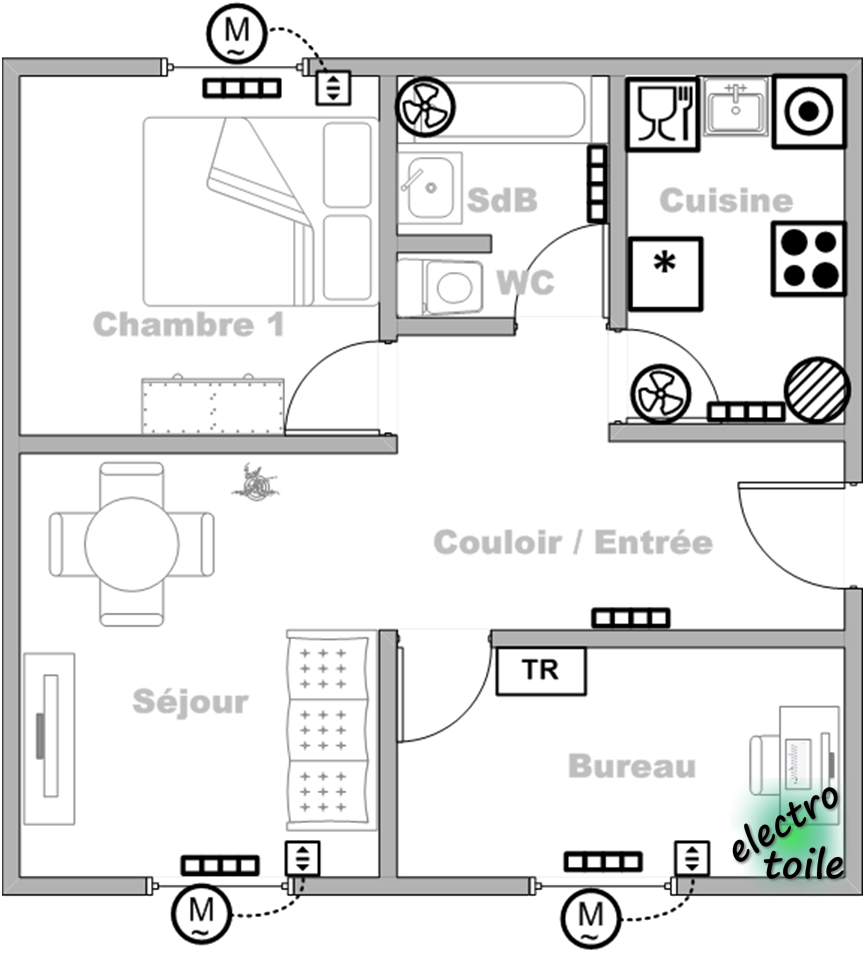

Plan architectural :

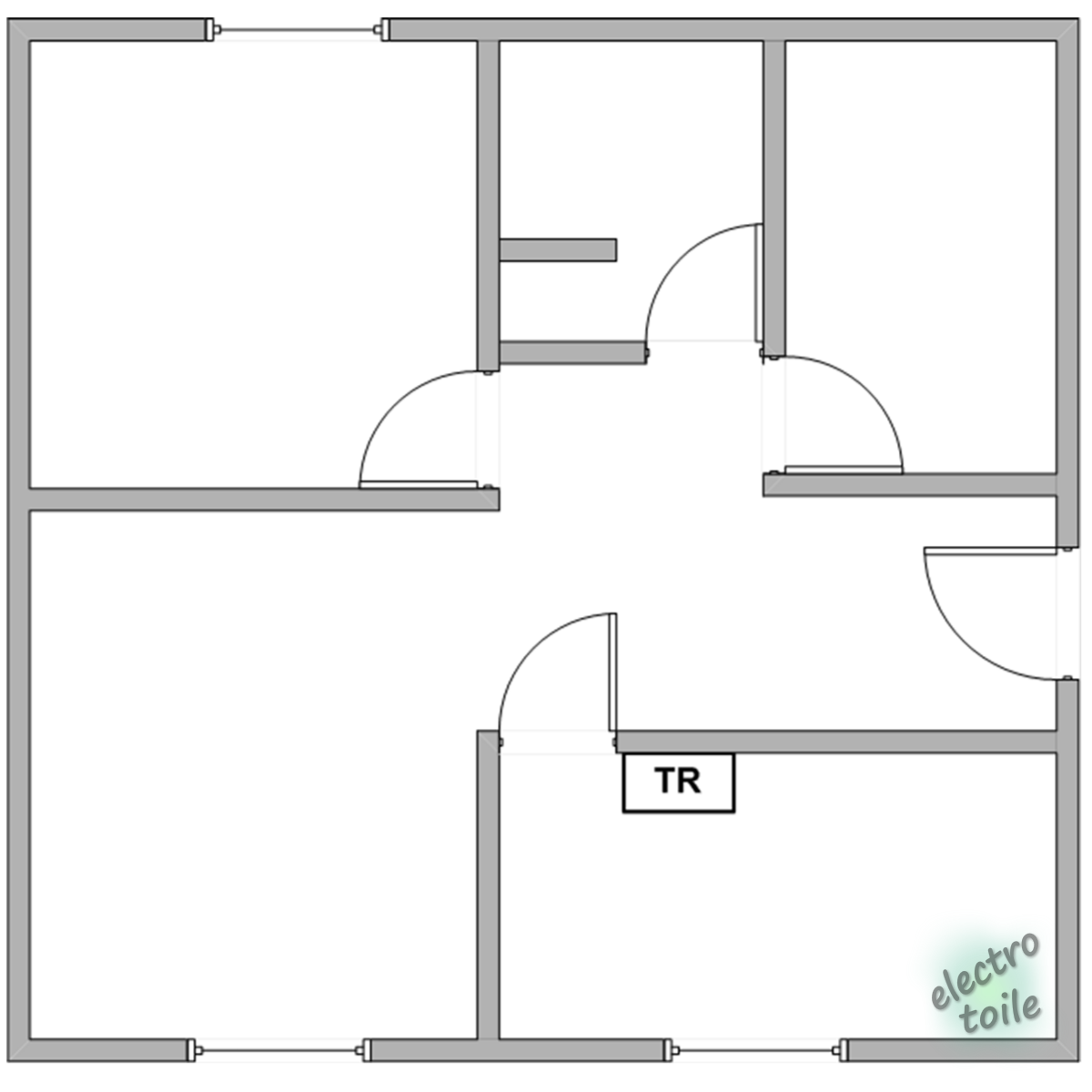

Plan architectural vierge :
Sujet :
