Installation du contrôle d'accès analogique d'un immeuble



découverte de l'installation d'un contrôle d'accès analogique

Afin de filtrer l'entrée des gens dans un immeuble, il est indispensable d'installer un contrôle d'accès. Différentes technologies d'accès existent : biométrique, badge, RFID, connecté, etc. Découvrez dans cet article, le principe d'un contrôle d'accès analogique , ainsi que le schéma de câblage de la solution analogique.

Les constituants d'un contrôle d'accès
Schéma de câblage d'un contrôle d'accès sécurité
Sujet MELEC découverte d'un contrôle d'accès analogique

Les constituants d'un contrôle d'accès :

  •L'appareillage au niveau de la porte commune

Pour améliorer la sécurité d'un immeuble et contrôler l'accès à un bâtiment, il est nécessaire que la porte d'entrée soit fermée en permanence. L'ouverture de la porte ne doit se faire qu'aux personnes autorisées. Pour cela, il est nécessaire d'équiper le bâtiment d'un certain nombres d'équipements.

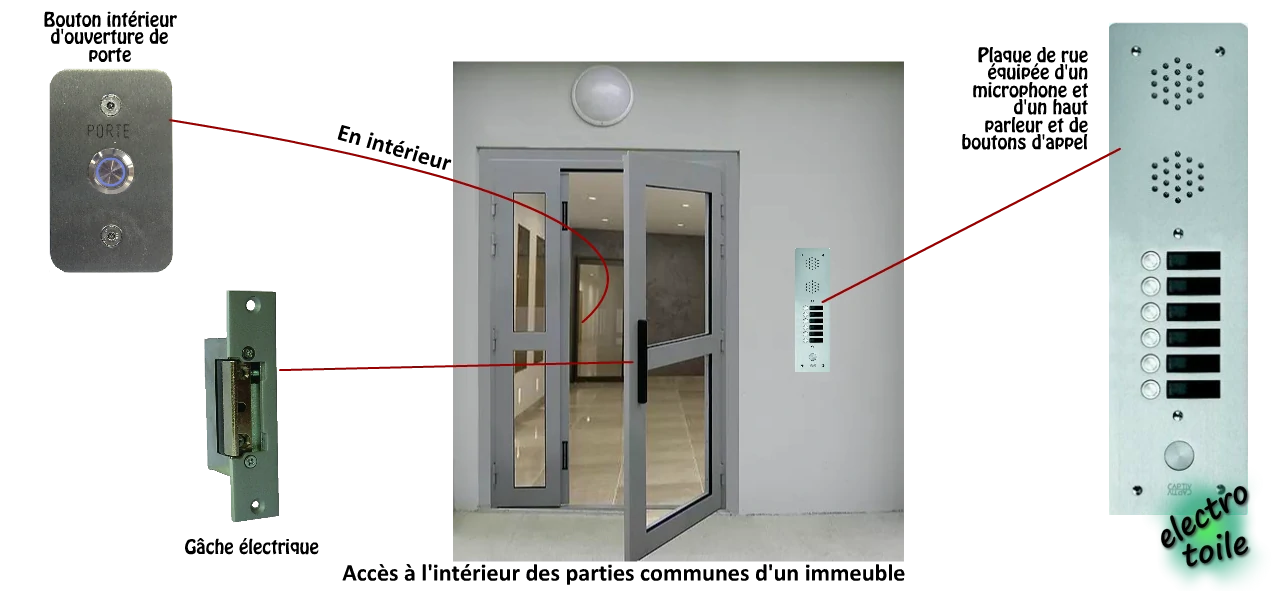

l'appareillage du contrôle d'accès de la porte d'entrée d'un immeuble

A l'entrée du bâtiment doit être présent une plaque de rue sur laquelle sont présents les boutons d'appels des différents logements. L'ouverture / fermeture de la porte d'entrée est gérée par une gâche électrique ou une ventouse électrique.

Pour les personnes à l'intérieur souhaitant sortir du bâtiment, il suffit d'appuyer sur le bouton d'ouverture de porte placé à côté de la porte (à l'intérieur du bâtiment).


  •L'appareillage modulaire commun

Afin d'alimenter l'appareillage du contrôle d'accès, le système audio (micro et haut parleur) et les ronfleurs (sonnerie), il est nécessaire d'installer dans le tableau de répartition des parties communes une alimentation permettant de transformer le signal secteur 230V AC en signal adapté au circuit de commande (12V ou 6V AC ou DC).

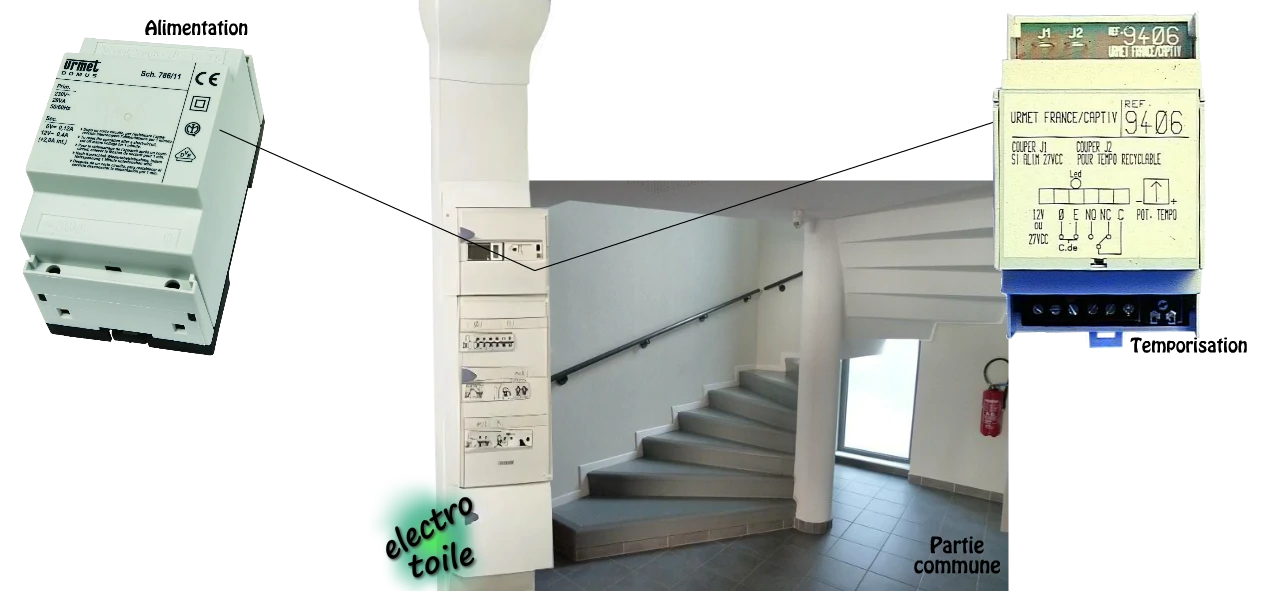

l'appareillage modulaire du contrôle d'accès installée dans le tableau de répartition

Pour la gestion de l'ouverture temporisée de la porte, il faut également ajouter une temporisation modulaire. Elle sera également installée dans le TGBT.



  •L'appareillage du contrôle d'accès individuel

Afin de communiquer d'un appartement avec la porte d'entrée de l'immeuble, chaque logement doit être équipé d'un interphone ou d'un poste d'appartement. Ainsi, lorsqu'un individu arrive à l'entrée du bâtiment, il peut appeler n'importe quel résident au moyen de la plaque de rue et faire sonner l'interphone chez le résident. A partir du poste d'appartement il est possible d'ouvrir la porte d'entrée de l'immeuble. Cela est très pratique et évite de devoir se déplacer pour ouvrir la porte. On peut ainsi filtrer les gens qui entrent dans l'immeuble.

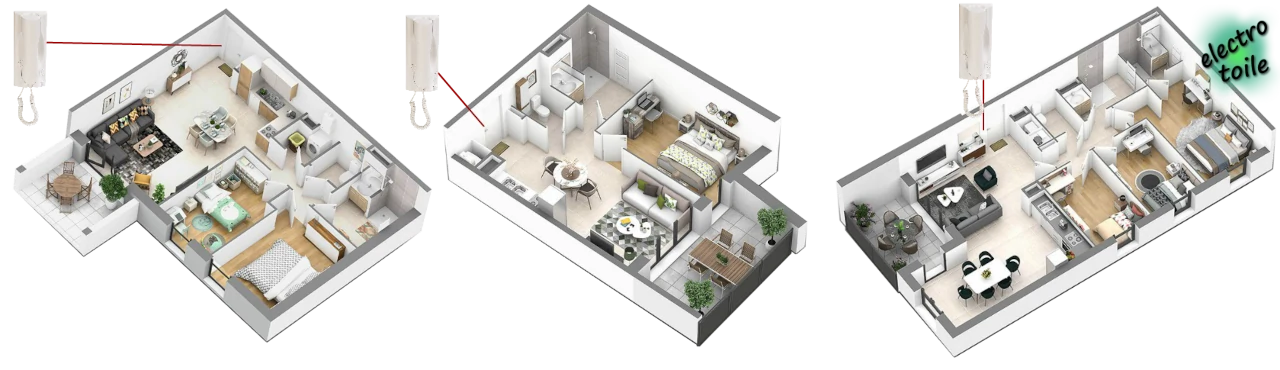

le poste d'appartement est installé à proximité de la porte d'entrée
Chaque logement est équipé d'un interphone à côté la porte d'entrée


Schéma de câblage d'un contrôle d'accès sécurité :

  •Schéma électrique du contrôle d'accès

Avant de mettre en service un contrôle d'accès de sécurité, il est nécessaire de procéder aux raccordements des différents constituants (plaque de rue, alimentation, gâche et interphone, etc.).

Prenons l'exemple du contrôle d'accès analique URMET ci-dessous. Cette installation comprend au moins deux poste d'appartement (Miro et Atlantico), une gâche électrique pour ouvrir la porte extérieure, une temporisation pour laisser le temps aux gens d'entrer, un micro et un haut parleur installé au dos de la plaque de rue, des boutons d'appels (plaque de rue), un bouton d'ouverture de porte, le tout est alimenté par l'alimentation 12V ou 6V.

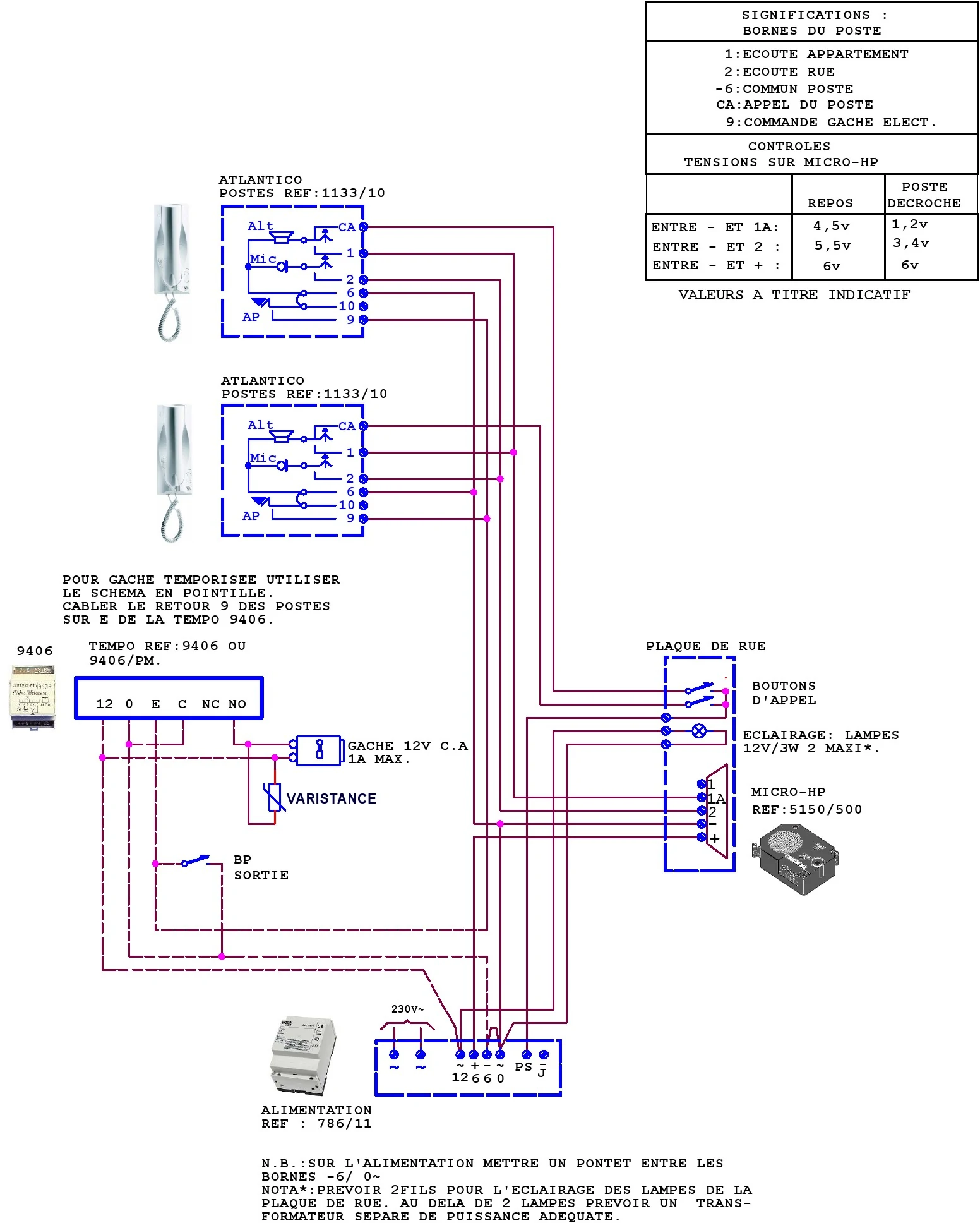

schéma d'installation d'un contrôle d'accès
Schéma de câblage d'un contrôle d'accès analogique Urmet (Plaque de rue série 655)


  •Identification des bornes du poste d'appartement

Le poste d'appartement Atlantico de marque Urmet est équipé de 6 bornes (voir illustration ci-dessous.

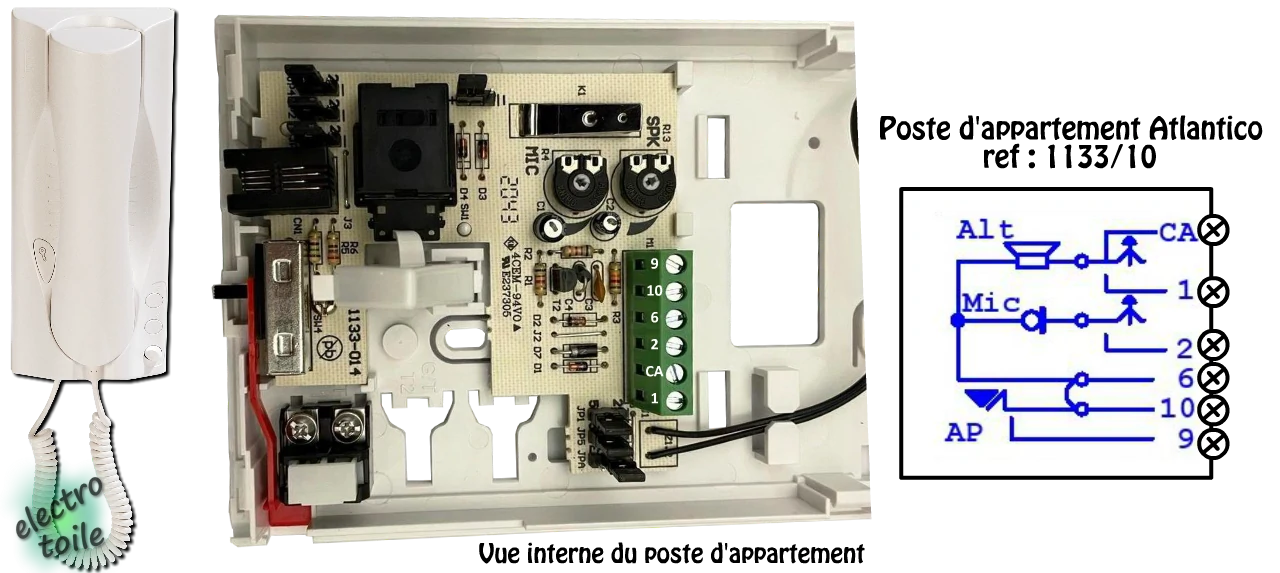

raccordement de l'interphone du contrôle d'accès analogique
Schéma de câblage d'un contrôle d'accès analogique Urmet (Plaque de rue série 655)

Pour se repérer dans les raccordements du poste d'appel, vous pouvez vous référer à l'identification des bornes ci-dessous :

  1 : Borne d'écoute de l'appartement.
  2 : Borne d'écoute du Haut-parleur de la plaque de rue.
  -6 : Borne du commun de l'interphone.
  CA : Borne d'appel de l'interphone.
  9 : Borne de commande de la gâche électrique.


  •Schéma de raccordement de l'appareillage constituant le contrôle d'accès :

Le plan de câblage du contrôle d'accès ci-dessous est une version simplifiée n'incluant qu'un seul appartement, on y retrouve :

  • Un poste d'appartement (Atlantico 1333/10) installé chez le résident.
  • Une alimentation pour contrôle d'accès (786/11) et une temporisation pour gâche (9406/PM) installée dans le tableau électrique des communs.
  • Une plaque de rue intégrant le micro, le haut parleur (5150/500), une lampe (12V 3W) et un bloc contact pour le bouton d'appel (RC70C)
  • Une gâche électrique (27KL2) installée sur la porte d'entrée aux communs.
  • Un bouton d'appel (BAE/OF) placé à l'intérieur des communs et à proximité de la porte d'entrée.

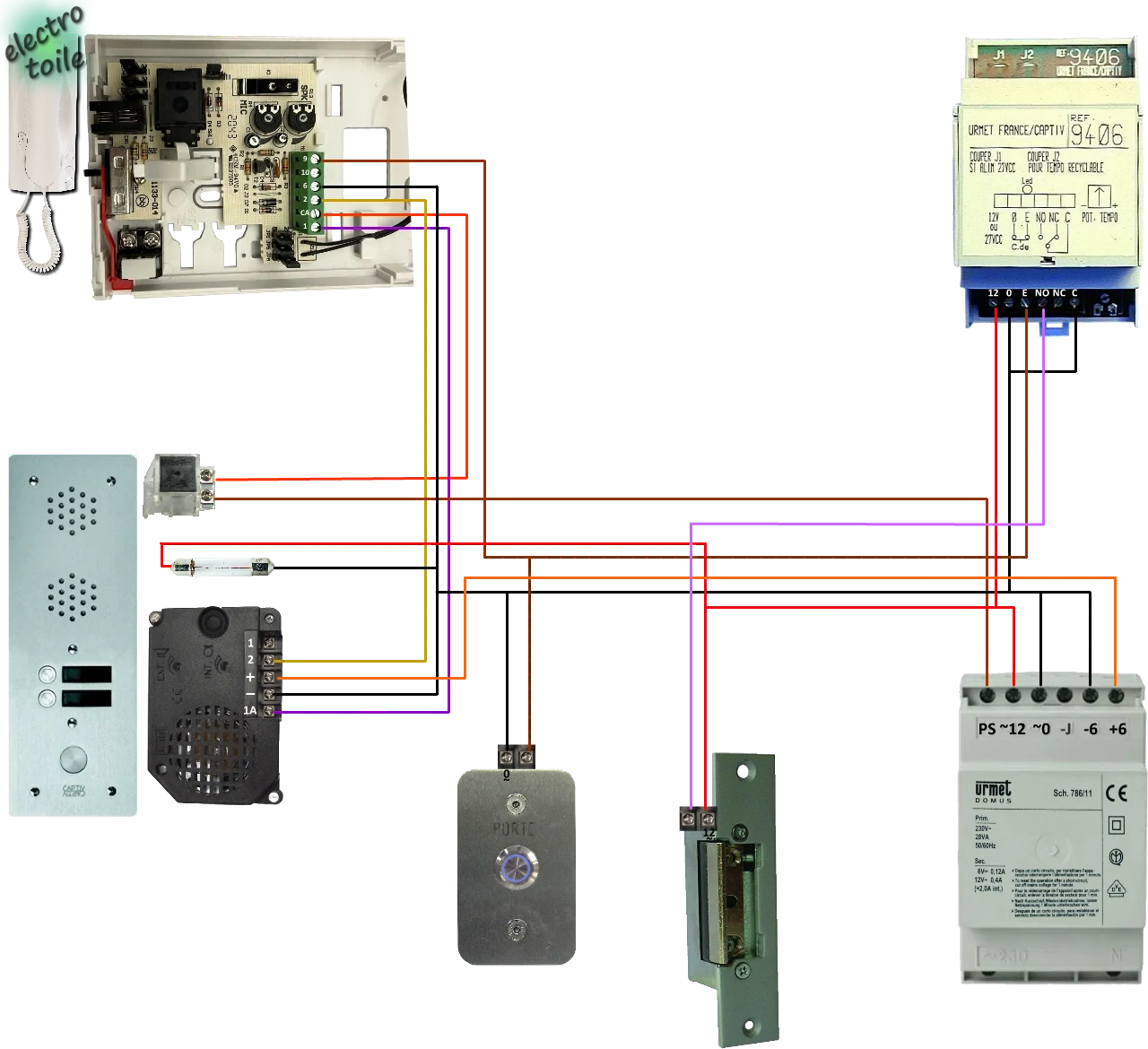

raccordement des appareils composant le contrôle d'accès analogique
Schéma de câblage d'un contrôle d'accès analogique Urmet (Plaque de rue série 655)


Sujet MELEC découverte d'un contrôle d'accès analogique :

Fiche descriptive du chantier de découverte :

Problématique professionnelle :

Découvrir les constituants d'un contrôle d'accès analogique.
Identifier les caractéristiques du contrôle d'accès analogique.
Préparer le câblage du contrôle d'accès.

La classe de première ou la classe de terminale BAC PRO MELEC sont concernées par cette activité de découverte.



On vous demande de :

De prendre connaissance des appareils qui composent une installation de contrôle d'accès d'un immeuble.

Ensuite, à partir d'un cahier des charges, il faut préparer les raccordements du contrôle d'accès.

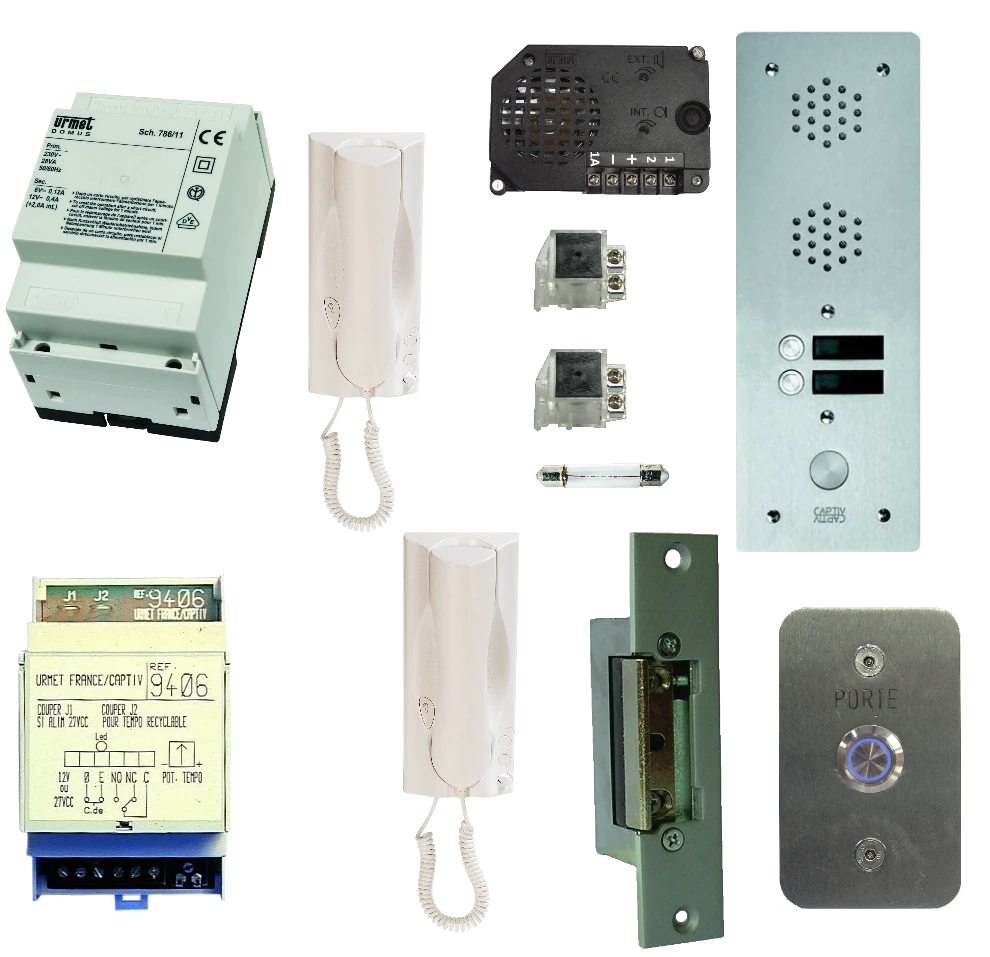

composition d'un contrôle d'accès analogique de marque URMET

Description de l'activité :

Cette activité de découverte dure 3h00, elle peut être réalisée en autonomie ou en binôme. Elle intervient dans la phase de découverte en classe de première sur le matériel tertiaire.

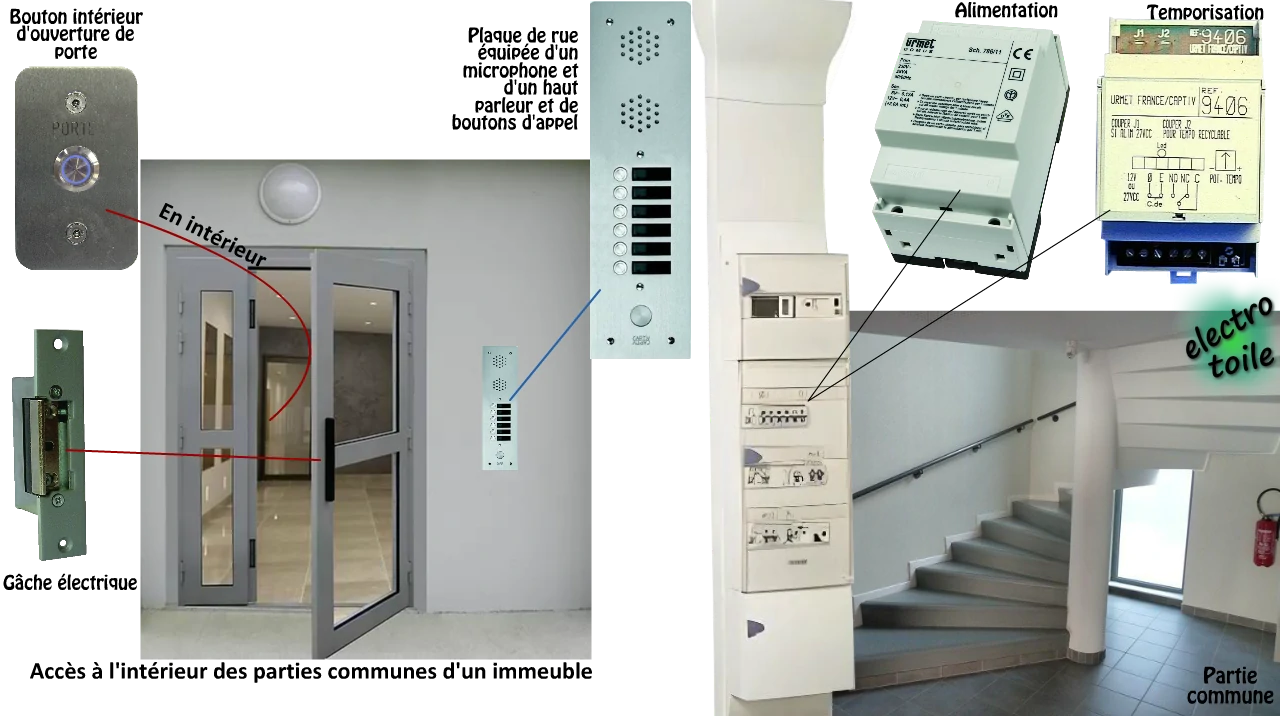

implantation du matériel commun composant le contrôle d'accès analogique urmet
Les élèves feront l'inventaire du matériel et l'identication des composants d'un contrôle d'accès analogique (5 fils). En étudiant les notices techniques, ils devront préparer le câblage du contrôle d'accès Urmet.


Document CPro à importer dans la base de données de Cerise :

Cliquer sur le lien ci-dessous pour télécharger le scénario pour CPro.

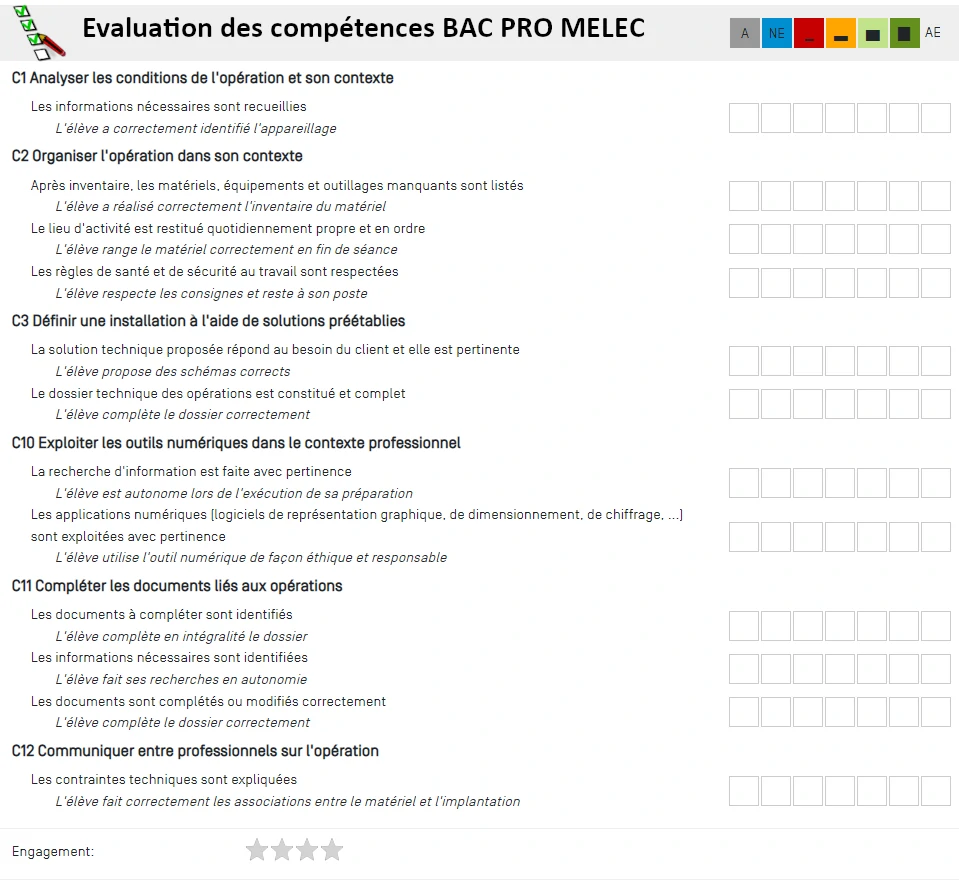

Grille d'évaluation des compétences sous Cpro pour la classe de première BAC PRO MELEC
Evaluation des compétences sous CPro | BAC PRO MELEC)


Travaux Pratique Sujet du TP :

Le sujet de cette activité de découverte du contrôle d'accès Urmet fait 11 pages.


Travaux Pratique Les chantiers BAC PRO MELEC sur le même thème :

Retrouvez ci-dessous d'autres activités pratiques pour le BAC PRO MELEC sur le thème du contrôle d'accès :

TP de préparation pour l'installation d'un contrôle d'accès visiophone

Préparation pour l'installation d'un contrôle d'accès connecté.

TP de réalisation de la pose et du raccordement d'un contrôle d'accès visiophone

Pose et raccordement du contrôle d'accès connecté visiophone.
