Programmation feux tricolores intelligent sous codesys avec API Wago

A partir d'une animation interactive vous devrez concevoir le programme automate des feux tricolores d'un croisement routier. Pour cela, vous devre utiliser le logiciel de programmation Codesys v2.3. Afin de valider le fonctionnement de votre programme, vous utiliserez la supervision de la partie opérative à partir de la Webvisu avec l'application Codesys.


Sommaire :
1. Présentation
2. Feu virtuel (animation interactive)
3. Sujet de Travaux pratiques
4. Illustrations


piéton 1. Présentation :

Le feu tricolore de circulation sur le croisement de 2 axes routiers.
Il permet de réguler le trafic routier pour les véhicules et les piétons.
L'animation ci-après est composée :
        • De 4 feux tricolores (Rouge, orange, vert).
        • De 4 feux piétons bicolores (Rouge, vert).
        • De 4 feux en croix unicolores (Rouge).

Une armoire électrique contenant le matériel nécessaire à l'automatisation est placé dans l'animation.
L'objectif pour l'élève est de proposer le grafcet correspondant au scénario de l'animation en respectant les temps imposés.

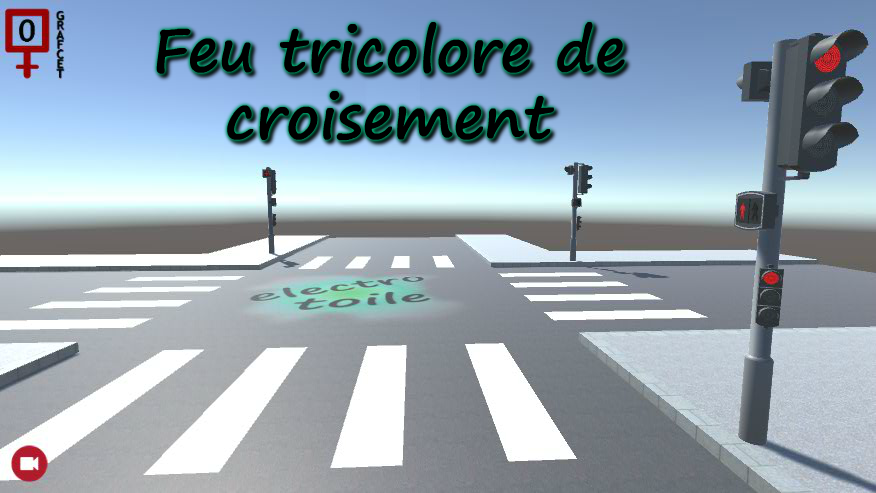

programmer un feu tricolore de croisement sur automate Wago et l'application Codesys

piéton 3. Feu virtuel (animation interactive) :

La touche Touche clavier A permet de lancer le cycle automatique des feux.
La touche Touche clavier O fait clignoter les feux en défaut (orange clignotant).
La touche Touche clavier T permet de tester les feux en allumant toutes les lampes.
La touche Touche clavier P permet de mettre en Pause et réactiver le fonctionnement du feu.
La touche Touche clavier S pour stopper les feux.
La touche Touche clavier C pour changer la vue de la caméra.
La touche Touche clavier ALT pour afficher le contenu de l'armoire.


La vidéo ci-dessous présente le fonctionnement automatisé des feux tricolores de croisement routier. Vous devrez donc programmer l'automate programmable avec le logiciel Codesys afin de respecter la demande du client.


piéton 3. Sujet de Travaux pratiques :

Le sujet de travaux pratiques proposent de compléter et dessiner le schéma électrique de raccordement des feux tricolores. En observant le fonctionnement des feux tricolores, l'élève doit écrire le grafcet sous Codesys permettant de respecter le cycle de marche des feux de croisement. A la fin, en utilisant la supervision reprenant virtuellement la partie opérative du feu de croisement, l'élève peut vérifier si son programme fonctionne et s'il est conforme au fonctionnement souhaité.

piéton 4. Illustrations :

Illustrations au format jpg (compatible Codesys) :

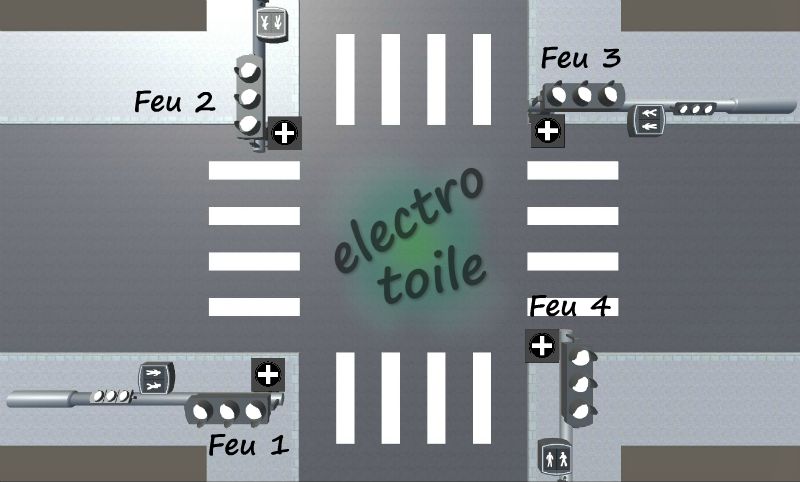

    • Croisement Croisement routier
    • Croix rouge Croix rouge     Feu rouge Feu rouge     Feu orange Feu orange     Feu vert Feu vert
    • Feu piéton vert   Feu piéton vert     Feu piéton vert     Feu piéton vert     Feu piéton vert
        Feu piéton rouge   Feu piéton rouge     Feu piéton rouge Feu piéton rouge     Feu piéton rouge Feu piéton rouge     Feu piéton rouge Feu piéton rouge
Illustrations au format png (non compatible Codesys) :
    • Croix rouge Croix rouge     Feu rouge Feu rouge     Feu orange Feu orange     Feu vert Feu vert
    • Feu piéton vert Feu piéton vert     Feu piéton rouge Feu piéton rouge
