temporisation travail on-delay Les temporisations de type travail et repos


fonctionnement des contacts temporisés travail ou repos

Dans l'industrie on utilise régulièrement les temporisation de type travail ou repos afin de retarder le démarrage ou l'arrêt d'un équipement. Même si la plage de réglage du temps est limitée, les blocs de temporisations sont tout de même simples à paramétrer et à câbler. Découvrez le principe de fonctionnement des blocs temporisés travail ou repos à installer sur un contacteur.

Bloc temporisé travail | On-Delay
Animation interactive | Tempo travail On-Delay
Temporisation repos
Animation interactive | Tempo repos Off-Delay


Lorsque l'on a besoin de retarder une mise en marche ou l'arrêt d'un équipément industriel et que l'on utilise une logique câblée (sans automate) avec des contacteurs, il est nécessaire d'utiliser des blocs temporisés soit à l'activation (Travail | On-delay) ou à la désactivation (Repos | Off-delay).

bloc temporisé de type travail on-delay 1. Bloc temporisé travail | On-Delay :

    1.1. Découverte

Le premier bloc temporisé étudié est la temporisation travail qui s'active avec un retard réglable.
temporisation travail schneider

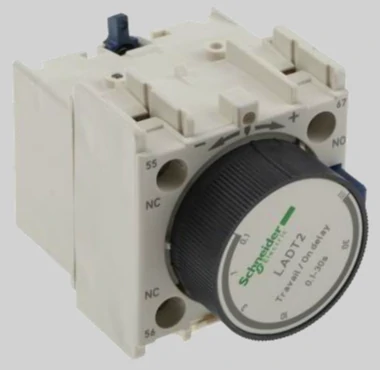

Temporisation travail LADT2
Contact temporisé pour contacteur schneider
Contact temporisé Travail

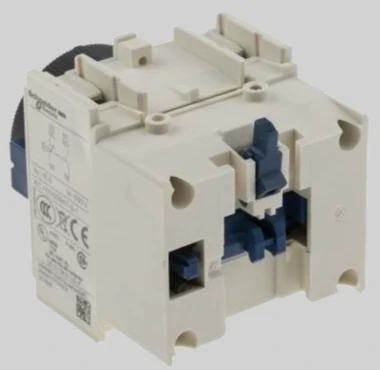

Tempo travail LADT2

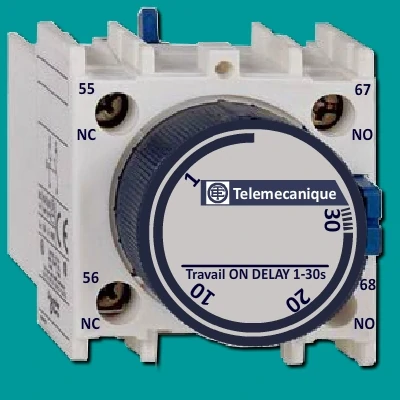

Tempo Travail On delay

Comme on peut le voir sur les deux premières photos, le bloc temporisé travail LADT2 propose deux contacts repérés 55-56 (NC : Fermé au repos) et 67-68 (NO : Ouvert au repos). Le temps est réglable de 0,1 seconde (100 ms) jusqu'à 30 secondes.


    1.2. Symboles et schéma électrique

Pour cette temporisation, le changement d'état des contacts NO et NC (basculement) est retardé lors de l'alimentation de la bobine. Par contre, lorsque la bobine du contacteur n'est plus alimentée, le retour à l'état d'origine se fera instantannément. La bobine repéré KA1 (bornes A1 et A2) appartient au contacteur sur lequel le bloc temporisé est fixé.

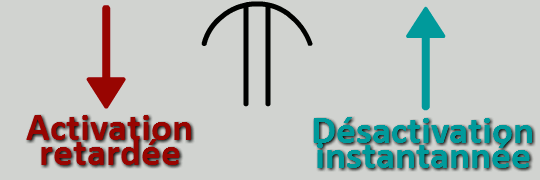

Pour se rappeler du fonctionnement de la temporisation travail, pensez au parachute représenté sur le symbole des contacts :
Parachute temporisation travail
explication Parachute temporisation travail


bloc temporisé de type travail on-delay Animation interactive | Tempo travail On-Delay :

Ce schéma et l'exemple de câblage permettent de saisir le fonctionnement d'une temporisation travail (LA2DT). Une temporisation appelée "Travail" est retardée à partir de l'alimentation de la bobine : temporisée à l'enclenchement ou enclenchement retardé.

Quand la bobine n'est plus alimentée le déclenchement est instantannée. Celle-ci est réglable de 0,1 à 30s. Elle est associée à un contacteur auxiliaire. Deux voyants permettent de contrôler les états des contacts NO et NC de la temporisation.

Le chronogramme permet de voir les états des contats ou voyant dans le temps. Pour redémarrer le chronogramme, appuyez sur le bouton "Remise à zéro".




bloc temporisé de type travail on-delay 3. Bloc temporisé repos | Off-Delay :

    3.1. Découverte

Ce second bloc temporisé est la temporisation repos qui se désactive avec un retard réglable.

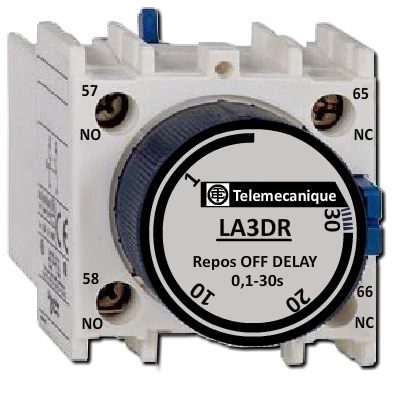

temporisation repos schneider

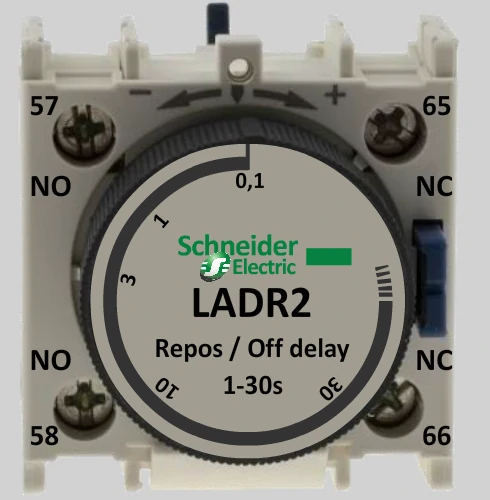

Temporisation repos LADR2
Contact temporisé pour contacteur schneider
Contact temporisé Repos

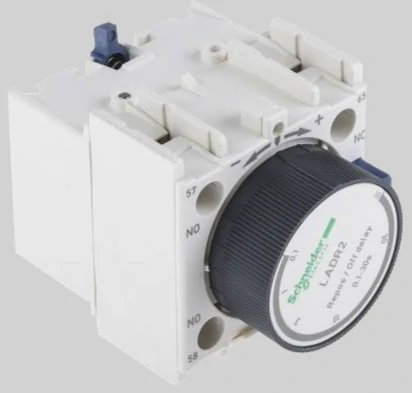

Tempo Repos LADR2
Tempo Repos Off delay

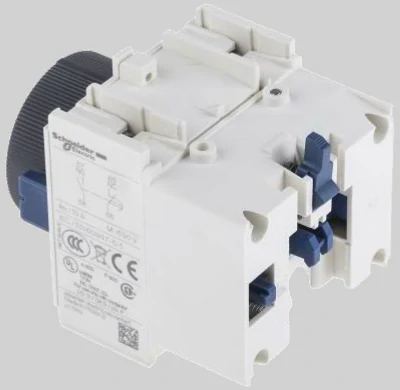

Comme on peut le voir sur les deux premières photos, le bloc temporisé travail LADR2 propose deux contacts repérés 54-58 (NO : Ouvert au repos) et 65-66 (NC : Fermé au repos). Le temps est réglable de 0,1 seconde (100 ms) jusqu'à 30 secondes.


    3.2. Symboles et schéma électrique

Pour cette temporisation, le changement d'état des contacts NO et NC (basculement) est instantannée lors de l'alimentation de la bobine. Par contre, lorsque la bobine du contacteur n'est plus alimentée, le retour à l'état d'origine se fera avec un retard réglable (temporisation).
La bobine repéré KA1 (bornes A1 et A2) appartient au contacteur sur lequel le bloc temporisé est fixé.

Pour se rappeler du fonctionnement de la temporisation repos, pensez au parachute représenté sur le symbole des contacts :
Parachute temporisation repos



bloc temporisé de type repos off-delay Animation interactive | Tempo repos Off-Delay :

Ce schéma et l'illustration du raccordement permettent de comprendre le fonctionnement d'une temporisation repos (LA3DR). Une temporisation appelée "Repos" est retardée lors de la mise hors tension de la bobine : temporisée au relachement ou déclenchement retardé.

Quand la bobine est alimentée l'enclenchement est instantannée.

Celle-ci est réglable de 0,1 à 30s. Elle est associée à un contacteur auxiliaire. Deux voyants permettent de contrôler les états des contacts NO et NC de la temporisation.




Mots clés : Tempo - Temporisation travail - Temporisation repos - LADT - LADT2 - Travail - On delay - LA3DR - Repos - Off Delay - LADR2.
