Avant propos :

Dans le cadre d'un projet d'automatisation d'une installation domestique (domotique et Interface Homme Machine IHM ou HMI) je me suis procuré une carte funduino MEGA qui est un clone de la carte arduino MEGA.
Cette page va permettre de présenter cette carte et une partie de ses possibilités pour l'automatisation d'un logement.

    • 1. Présentation du carte
    • 2. Le logiciel de programmation
    • 3. Installation des drivers Arduino

1. Présentation de la carte :

La carte en ma possession (Funduino MEGA) est un clone de la carte Arduino Mega mais elle est compatible avec le matériel Arduino.
Ces cartes permettent d'associer l'électronique et la programmation. Au final on peut la comparer à un automate dépouillé de sa carcasse auquel il faudra ajouter différents modules.
L'intérêt d'utiliser cette carte est son faible coût. Sur certains sites de vente en ligne il est possible de trouver une carte compatible aux allentours de 20€.

Dans le domaine de l'habitat en utilisant la technologie Arduino il sera possible entre autre de :
    • Piloter votre installation électrique à distance.
    • Recevoir des informations sur votre installation.
    • Communiquer avec un ordinateur.

Cette carte électronique contient :     • Un microcontrôleur ATmega2560 16 MHz.     • Un port USB.     • 54 entrées / sorties digitales dont 14 utilisables sorties analogiques (PWM ou MLI).     • 16 entrées analogiques Elle est auto-alimentée par le port USB (5V) mais dispose également d'une autre alimentation supportant des tensions jusqu'à 15-20V (DC).

L'animation ci-dessous (player flash nécessaire) présente les cartes Arduino ou Funduino et ses différents constituants. Choisir le mode plan et cliquer sur les éléments surligner pour connaître la fonction.

2. Le logiciel de programmation :

    2.1. Présentation :

Le logiciel permettant de programmer la carte est gratuit et open source.
Il est développé en Java est assez s'imple à utiliser.
Il est disponible sur différents les principaux OS : Windows, Linux ou Mac.
Pour le télécharger il faut se rendre sur le site www.arduino.cc à la rubrique Download.
Il fait environ 100Mo et s'installe rapidement.
Après l'installation pour ouvrir le logiciel il faut double cliquer sur l'icone :

    2.2. L'Interface :

Cliquer sur les éléments de la fenêtre ci-dessous pour connaître leurs fonctions.
Lors du lancement du logiciel la fenêtre ci-dessous s'affiche :

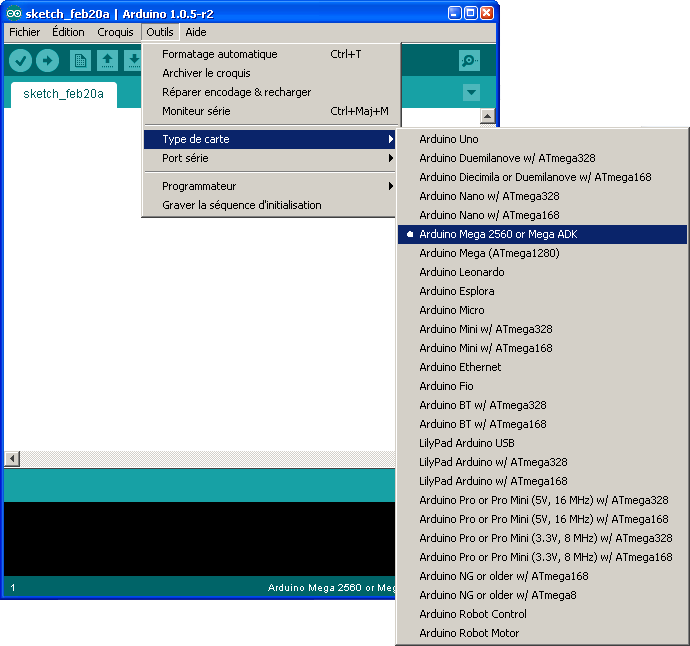

    2.3. Désignation de la carte à programmer :

Il faut choisir le type de carte à programmer. Dans mon exemple le type carte à choisir est Arduino Mega 2560 or Mega ADK.

Pour cela cliquer sur Outils puis sur Type de carte et enfin choisir Arduino Mega 2560 or Mega ADK.

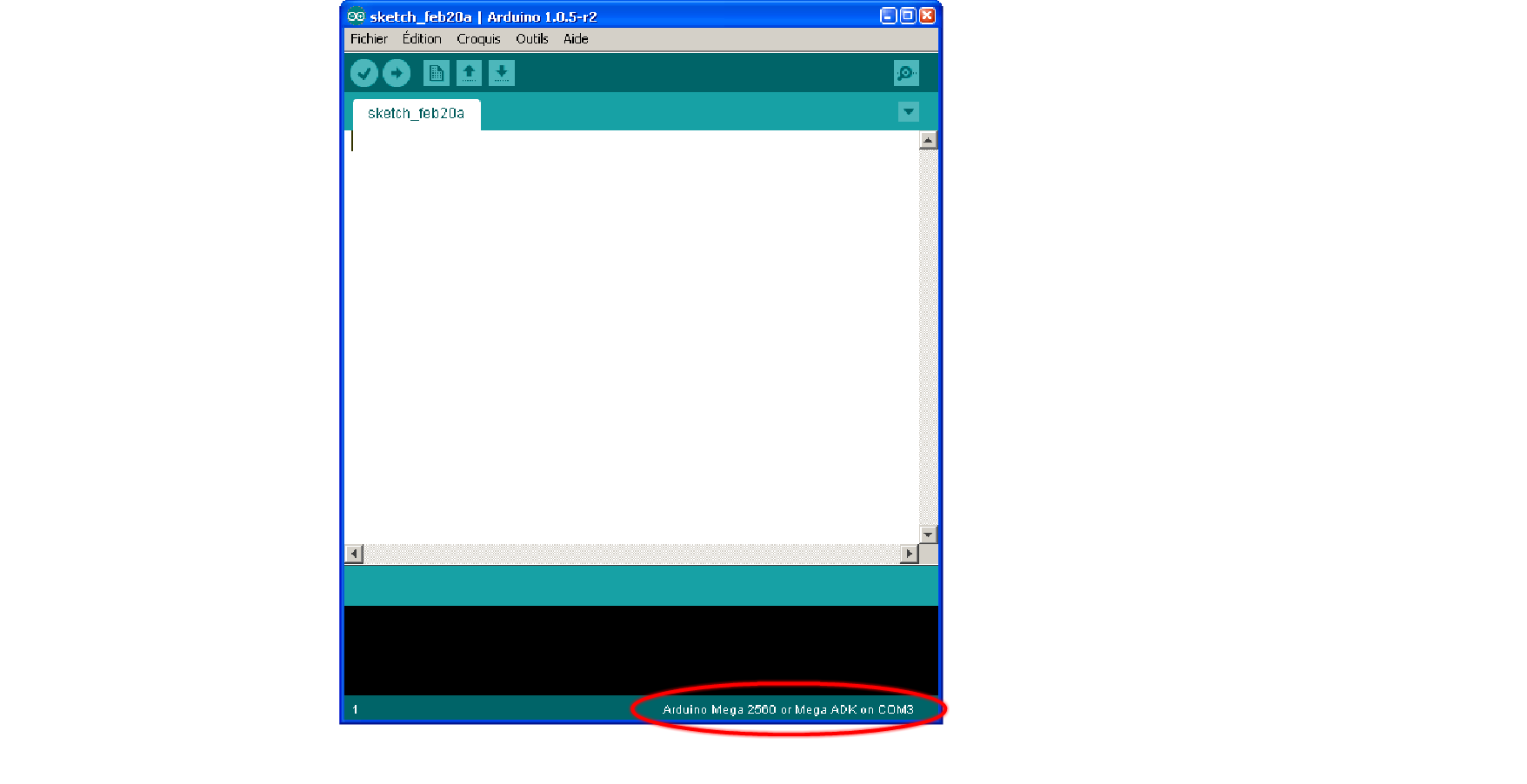

Ci-dessous on peut visualiser que le type de carte Arduino Mega 2560 or Mega ADK a été défini dans le logiciel Arduino.

3. Installation des drivers Arduino :

Pour pouvoir utiliser la carte Arduino (Funduino Mega dans mon cas) sous Windows il faut au préalable installer les drivers.
    • 1^ère étape : Raccorder votre carte Arduino à l'ordinateur à l'aide d'un cordon USB.
    • 2^ème étape : Télécharger le logiciel Arduino qui contient les drivers Arduino Mega.
Pour cela visiter le site http://arduino.cc et aller à la rubrique Download et télécharger la dernière version pour le système d'exploitation que vous utilisez.
Après avoir téléchargé le fichier (dans mon cas arduino-1.0.5-r2-windows.zip) le décompresser dans le dossier de votre choix (exemple C:\arduino-1.0.5-r2\).
Les drivers se trouvent dans le dossier C:\arduino-1.0.5-r2\drivers. Il contient une archive Old_Arduino_Drivers.zip il faut la décompresser, ce sont ces drivers que nous utiliserons.
Au final les drivers se trouveront dans le dossier suivant : C:\arduino-1.0.5-r2\drivers\Old_Arduino_Drivers et plus précisément le fichier Arduino MEGA 2560 REV3.inf.

    • 3^ème étape : Pour installer les drivers d'une carte Arduino Mega (ou clone Funduino Mega) suivre le tutoriel ci-dessous :
