Activité pratique d'initiation à la programmation d'un automate Zelio TP MELEC 💻🚦 Préparation Feu tricolore de chantier



Préparation d'une armoire pour feu tricolore de chantier routier

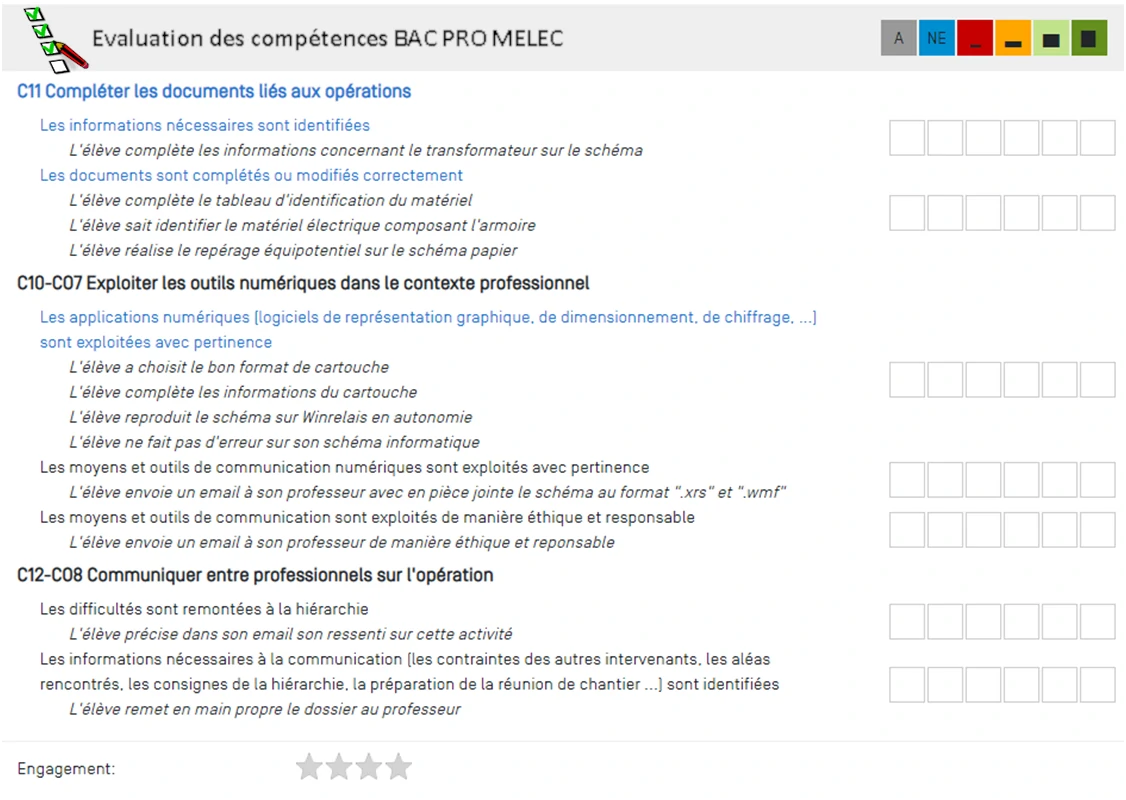

Cette activité de préparation sur poste informatique propose aux élèves la reproduction d'un schéma électrique manuscrit à l'aide du logiciel de CAO Winrelais. Il permet de valider entre autre la compétence C10-C07 Exploiter les outils numériques dans le contexte professionnel. Afin de compléter le schéma électrique, l'élève doit réaliser le repérage équipotentiel des conducteurs.



  • Fiche descriptive BAC PRO MELEC
  • Sujet


Travaux Pratique Fiche descriptive du chantier :

Vous travaillez dans un bureau d’étude, suite à la préparation précédente (liste du matériel et schéma sur format papier), votre chef d'équipe vous remet une ébauche du schéma électrique du feu tricolore de chantier.

Ce chantier fait suite à l'activité ci-dessous :
TP MELEC schématisation sous Winrelais du schéma électrique du feu tricolore de chantier routier
Préparation U2 Bac pro MELEC Reproduction sous Winrelais du schéma électrique du feu tricolore de chantier routier.



On vous demande de :

Identifier le matériel en répondant aux questions du sujet.
Réaliser le repérage équipotentiel du schéma en vous aidant de la platine animée contenant le matériel raccordé.
Reproduire le schéma électrique qui vous est fournit avec le logiciel Winrelais.

Les classes de première ou terminale BAC PRO MELEC sont concernées par ce chantier.
travaux pratiques sur Feu tricolore de chantier


Problématique professionnelle :

Comment réaliser un repérage équipotentiel des conducteurs ?
Comment réaliser le schéma électrique industriel en utilisant le logiciel de CAO Winrelais ?



Fiches pédagogiques :

L'activité de préparation dure 3h, elle est réalisée en autonomie avec un poste informatique sur lequel est installé Winrelais.
Elle nécessite d'utiliser une connexion internet pour s'informer et pour consulter les ressources mises à disposition.
Document Cerise Pro prêt à importer


Ressources pédagogiques pour les élèves :

Platine interactive avec matériel raccordé pour le feu (affichage des conducteurs étape par étape).
• Tutoriel pour l'utilisation du logiciel Winrelais.

oragnisation du schéma électrique


Travaux Pratique Sujet du TP :
