travaux pratique bac pro Métiers de l'électricité et de ses Environnements connectés MELEC Découverte de la programmation d'un automate Wago



Sommaire :

  • Pédagogie BAC PRO MELEC
  • Sujet


Travaux Pratique Pédagogie BAC PRO MELEC :



Objectifs :

  • Analyser le cahier des charges.
  • Proposer le plan de raccordement, le schéma électrique de l'automate et ses constituants.
  • Proposer les équations logiques de fonctionnement des voyants.
  • Adapter la logique câblée en logique programmée avec le langage à contacts LADDER sous le logiciel CODESYS.
  • Configurer l'automate et ses constituants (cartes entrées/sorties) et paramétrer l'adressage et les mnémoniques.
  • Valider le fonctionnement du programme avec le mode simulation et la visualisation sous Codesys.
Illustration du TP initiation à la programmation d'un automate Wago sous codesys

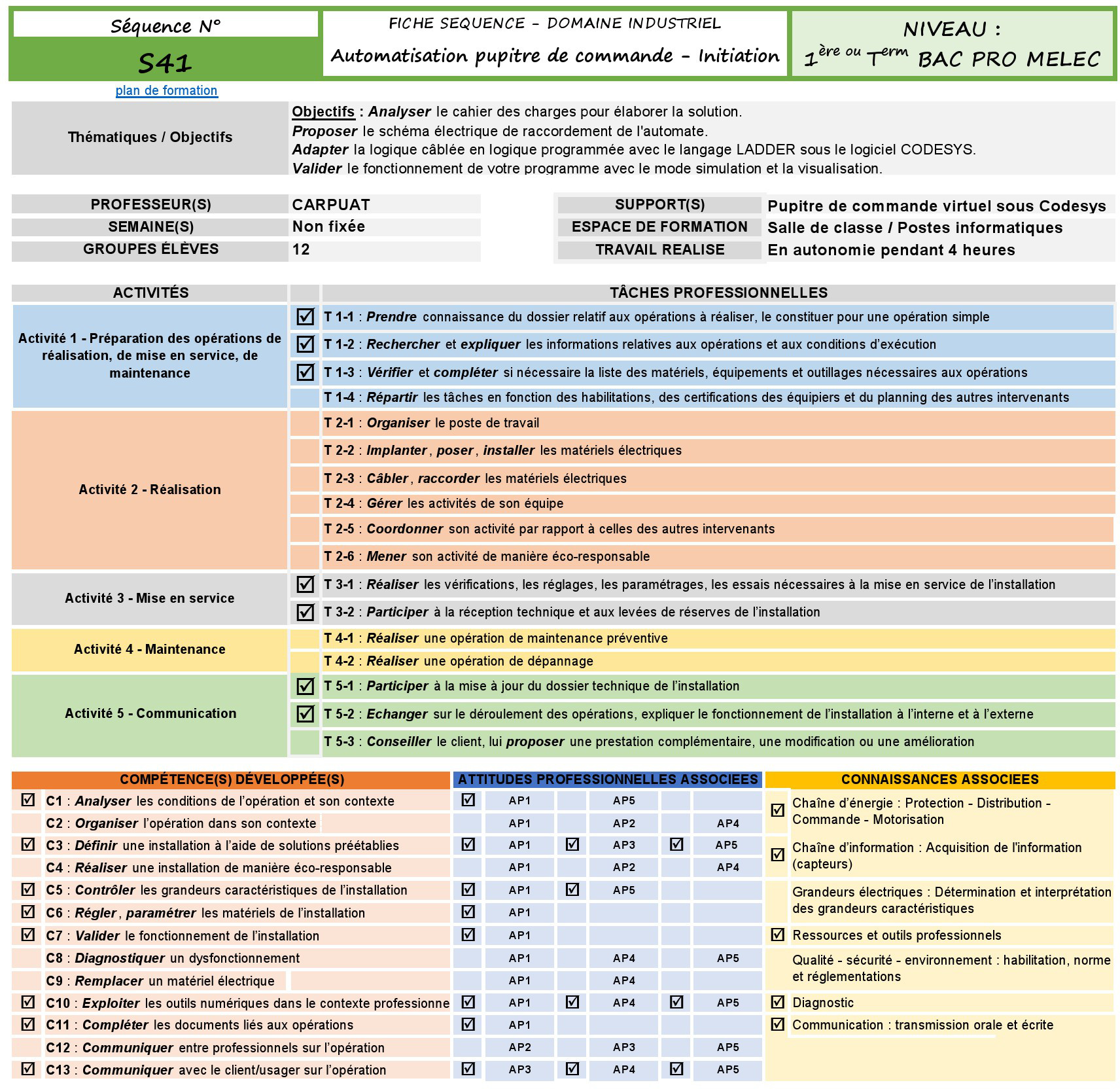

Fiche descriptive :

Fiche descriptive TP initiation à la programmation d'un automate Wago en Ladder sous Codesys



Matériel ou support nécessaire :

• Un ordinateur avec connexion internet. Ordinateur fixe
• Le sujet en version papier ou numérique. Sujet du TP
• Formation au logiciel Codesys. Codesys
• Fichier visualisation pupitre de commande. Codesys


Fiches pédagogiques :

L'objectif de l'élève est de transposer une logique câblée existante et commandant un pupitre de commande en logique programmée afin de mettre en pratique les équations logiques, le langage Ladder et le logiciel Codesys.

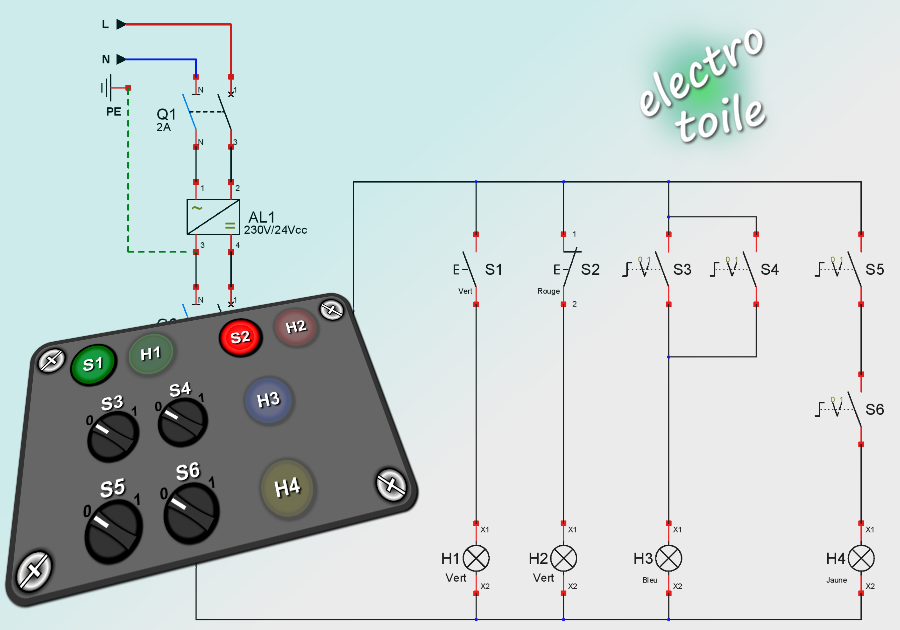

schéma en logique câblé

pupitre de commande L'activité dure 4h, elle est réalisée en totale autonomie et nécessite d'utiliser un poste informatique avec connexion internet et le support est un pupitre de commande virtualisé sous Codesys.

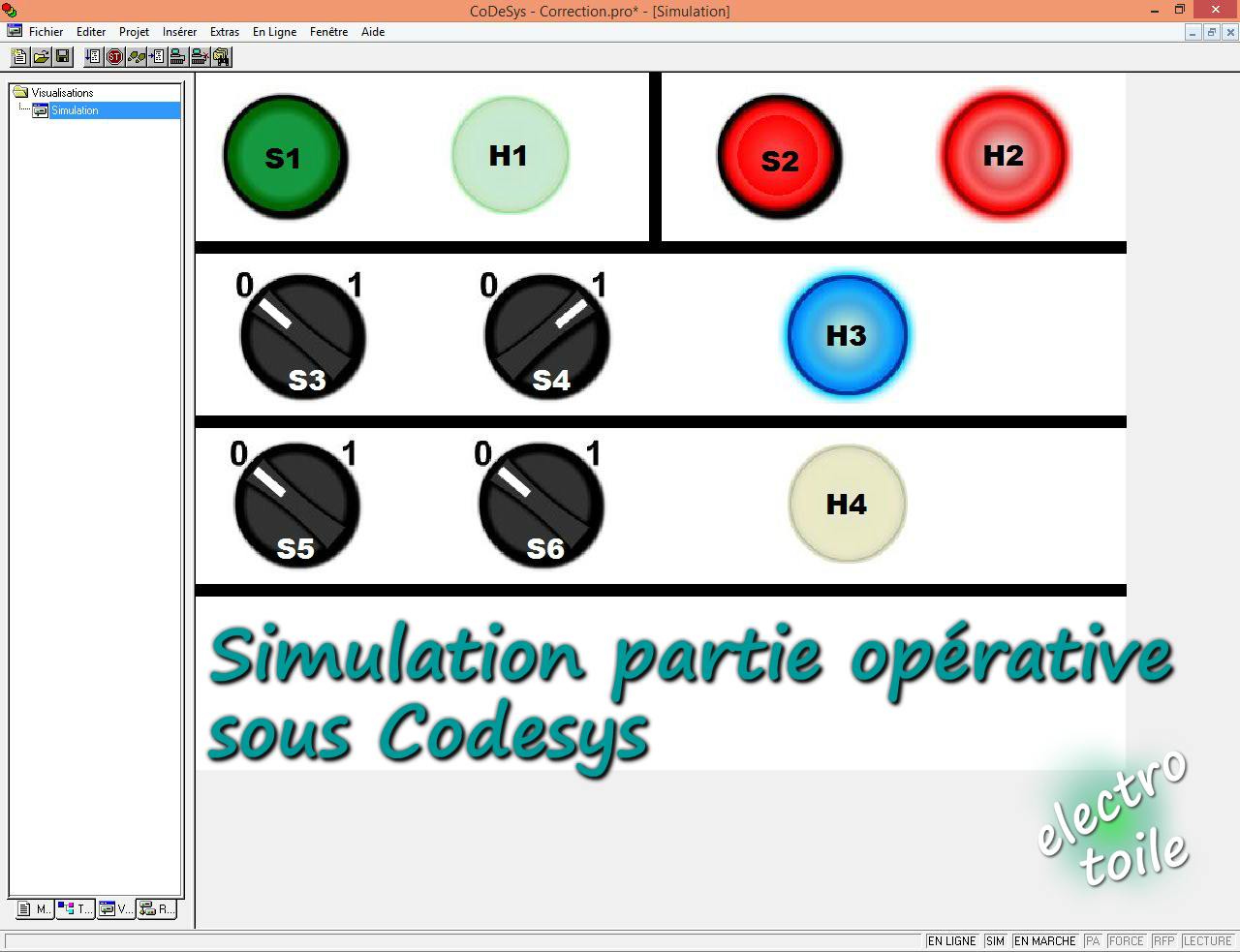

La partie opérative (pupitre de commande) est simulée sous le logiciel Codesys pour permettre aux élèves de tester et validervalider en autonomie le fonctionnement de leur programme.
virtualisation de la partie opérative du pupitre de commande sous Codesys

Fiche d'activité pédagogique U2 Fiche d'activité pédagogique U2 préparation à l'automatisation d'un pupitre de commande Fiche d'activité pédagogique U32 Fiche d'activité pédagogique U32 livraison du pupitre de commande Document Cerise Pro prêt à importer


Travaux Pratique Sujet :
