TUTORIEL ETS-4 POUR KNXHiérarchie de section : VARIATION DE LUMIÈRE > Paramétrage des participants poussoir et variation.Paramétrage des participants poussoir et variation.

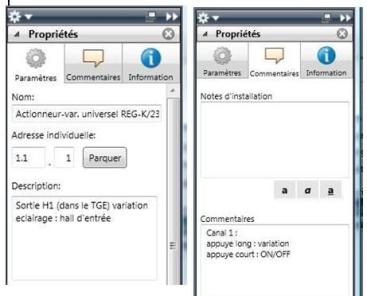

Onglet propriétés participant : variation
Onglet paramètres champ description saisir :
Sortie H1 (dans le TGE) variation éclairage : hall d'entrée
Onglet commentaires champ commentaire saisir :
Canal 1 : appuie long : variation appuie court : ON/OFF

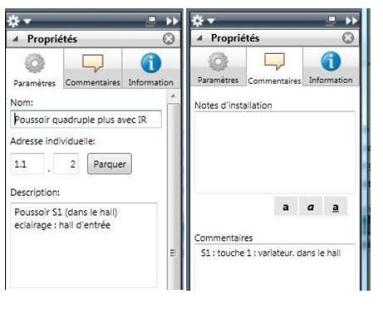

Onglet propriétés participant : poussoir
Onglet paramètres champ description saisir :
Poussoir S1 (dans le hall) éclairage : hall d'entrée
Onglet commentaires champ commentaire saisir :
S1 : touche 1 : variateur. dans le hall.

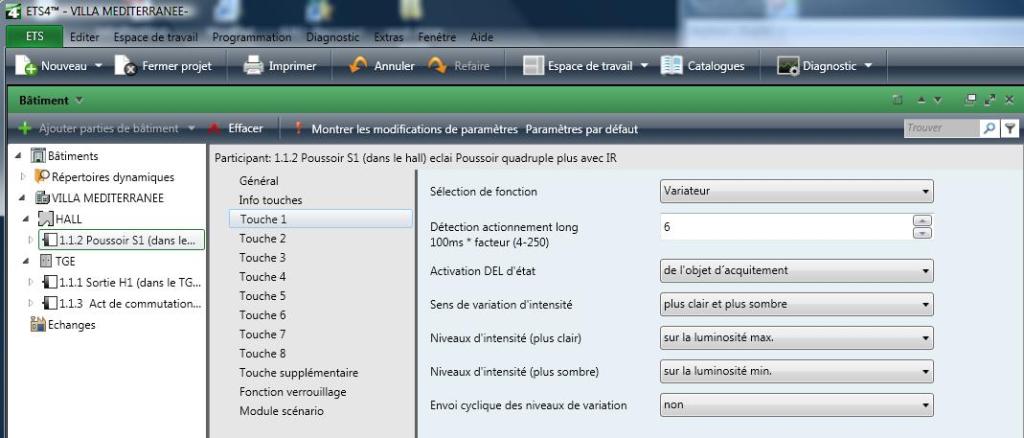

Paramétrage du bouton poussoir :
Cliquer sur le bouton poussoir dans le hall puis dans l'onglet paramètres saisir les champs :
Sélection de fonction : variateur
activation DEL d'état : de l'objet de l'acquittement
Ne pas modifier les autres valeurs.
Paramétrage variateur :
Voici la procédure à suivre :

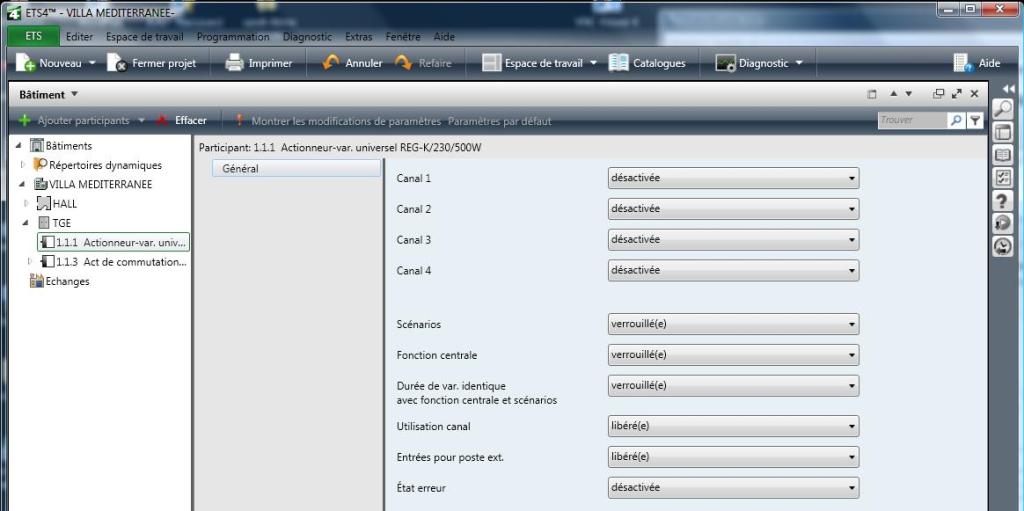

cliquer sur le participant : Actionneur-var.univ....
cliquer sur l'onglet paramètres
vous obtenez la fenêtre suivante :
Cliquer sur le variateur (Sortie H1) dans le TGE puis dans l'Onglet Général saisir les champs :
canal 1 : activé
Puis sur 1 : Général modifier les valeurs des deux champs suivants : ( voir tout en bas de l'écran )
état de commutation:objet d'acquittement actifétat objet valeur/valeur de luminosité:objet d'acquittement actif
Ne pas modifier les autres valeurs.
