salut tout le monde suite Ă ma
0:01
précédente vidéo sur l'installation du
0:03
Shelly Pro 3 em dans le tableau de
0:05
répartition en monophasé je poursuis son
0:07
utilisation mais cette fois-ci on va
0:09
voir l'intégration du compteur
0:10
intelligent dans l'application cheelly
0:12
Smart Connect et celle de zindure afin
0:15
de profiter de cette connectivité pour
0:17
suivre en temps réel la consommation du
0:19
logement allez on voit ça tout de suite
0:22
Ă©videmment avant de commencer il faut
0:24
remettre sousension le Chell et si par
0:27
contre vous n'avez pas vu comment
0:28
raccorder le compteur je vous vous
0:30
invite à regarder mon guide en vidéo en
0:32
cliquant sur le lien en haut Ă droite et
0:34
voyons tout d'abord l'intégration du
0:35
compteur dans l'application Chelly pour
0:38
cela vérifiez l'activation du Wii du
0:41
Bluetooth et de la géolocalisation sur
0:42
votre mobile puis ouvrez l'application
0:44
Shelly Smart Control à proximité de
0:47
votre tableau Ă©lectrique automatiquement
0:50
l'application va détecter le module
0:52
Chelly via le Bluetooth et ça c'est
0:54
plutĂ´t cool appuyez sur Ajouter un
0:57
appareil si ce n'est pas déjà fait
0:59
indique le SSID de votre réseau Wii et
1:01
le mot de passe de connexion appuyez sur
1:04
le bouton plus ajouter un dispositif
1:06
attendez un petit peu le temps
1:08
d'inclusion de l'appareil ça y est
1:10
l'appareil est intégré à l'application
1:13
nommez-le pour l'identifier facilement
1:16
faites suivant et préciser sa
1:18
localisation dans mon cas le module
1:20
Chelly est installé dans le tableau
1:21
général basse tension c'est-à -dire le
1:23
TGBT puis j'enregistre et voilĂ le
1:27
compteur apparaît dans le dashboard de
1:30
et le voyant en façade du module est
1:32
passé au verre il est donc bien connecté
1:34
au Wii voilĂ une bonne chose de faite
1:37
via l'application Chelly vous avez accès
1:39
Ă tout un tas de grandeurs Ă©lectriques
1:41
vous permettant de suivre en temps réel
1:42
la consommation avec la puissance active
1:45
en Watt l'Ă©nergie en water la puissance
1:47
apparente en va la tension le courant et
1:50
cetera et l'intérêt de ce compteur
1:52
Chelly est de l'intĂ©grĂ© par exemple Ă
1:55
une box domotique ou bien au
1:57
micro-onduleur hyper de000 de ind dur
1:59
afin d'automatiser les cycles de charge
2:01
et de décharge de la batterie en temps
2:03
réel en fonction de la conso du logement
2:06

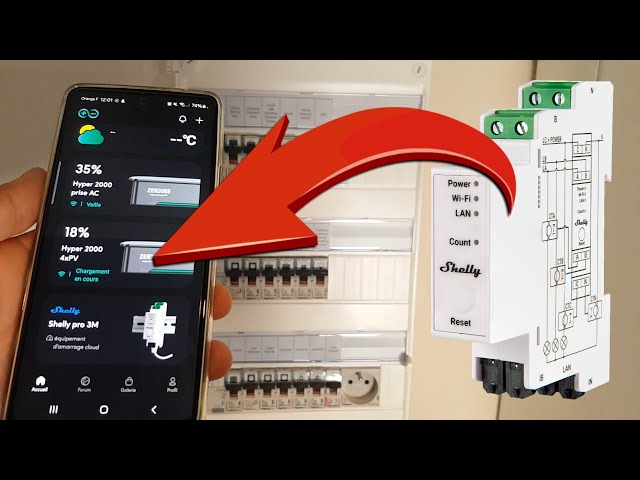

passons à l'intégration du compteur dans
2:08
l'appli zendure appuyez sur le petit
2:10
bouton profil en bas Ă droite lĂ cliquez
2:13
sur le bouton Chelly sur cet Ă©cran
2:15
appuyez sur plus ajouter un appareil le
2:18
compteur identifié tout à l'heure dans
2:19
l'appli Chelly doit apparaître sur cet
2:21
écran sélectionnez-le et confirmer
2:24
l'ajout avec le bouton du bas appuyez
2:28
finir avec le bouton du bas il est
2:30
possible d'associer le Chelly Ă l'hyper
2:34
choix revenez Ă l'Ă©cran d'accueil et lĂ
2:37
le module Chell dispose désormais de son
2:39
propre icĂ´ne en cliquant dessus on
2:42
accède aux données électriques énergie
2:44
puissance active et puissance apparente
2:47
mais attention les valeurs
2:48
complémentaires correspondant à la pince
2:51
câblĂ©e se trouvent tout Ă la fin et lĂ
2:53
on peut voir en plus d'autres
2:54
informations le facteur de puissance ici
2:57
qui correspond au rapport de la
3:00
1913 W et de la puissance apparente 1935
3:04
vol AMP la tension mesurée est de 226 V
3:09
et le courant absorbé de 8,54 ampèes
3:13
positif car mon installation consomme de
3:14
l'énergie en provenance du réseau néis
3:17
si la valeur est négative c'est que les
3:19
panneaux solaires produisent plus que je
3:21
consomme je renvoie donc du courant sur
3:24
le réseau et ça c'est pas bien enfin
3:26
c'est pas bien c'est pas bon pour la
3:27
rentabilité pour information pour
3:30
calculer la puissance apparente il faut
3:32
faire le produit de la tension 226 V par
3:34
le courant 8,54 ampèes cela donne les
3:37
1935 V ampè cette puissance correspond Ă
3:41
la valeur globale distribuée par le
3:42
gestionnaire d'Ă©nergie identifier
3:45
simplement puissance c'est la puissance
3:47
active c'est celle utile aux appareils
3:49
afin qu'il puisse effectuer un travail
3:51
ici sa valeur est de 1913 W elle résulte
3:54
du produit de la tension 226 V par le
3:57
courant 8,54 amp et multiplié par le
4:02
0,99 et comme vous le voyez ces deux
4:04
valeurs de puissance peuvent différer
4:06
par moment Ă cause du type d'appareil
4:07
que vous utiliserez et de la valeur du
4:09
facteur de puissance sachez que le
4:11
facteur de puissance parfait vaut 1 et
4:14
ne peut jamais être supérieur à 1 ce
4:17
facteur de puissance aura tendance Ă
4:19
baisser quand vous allez alimenter un
4:20
moteur par exemple car il consomme de la
4:23
puissance réactive à cause du bobinage
4:25
interne et si vous voulez en savoir plus
4:28
sur ces différentes puissances je vous
4:29
invite à regarder une ancienne vidéo que
4:31
j'ai faite pour expliquer les trois
4:33
puissances actives réactives et
4:34
apparentes mais sachez que tant que le
4:36
distributeur d'Ă©nergie Ă©lectrique nous
4:38
facturera l'Ă©nergie en kilwh
4:40
c'est-Ă -dire la puissance active fois le
4:42
temps toutes ces indications de
4:44
puissance ne nous sont pas très utiles
4:46
elles sont lĂ Ă titre
4:48
d'information j'espère que ce petit
4:50
guide vous sera utile pensez Ă liker la
4:53
vidéo et à vous abonner à la chaîne
4:54
elctrootoile pour me soutenir je vous en
4:57
remercie par avance et je vous dis Ă
4:59
bientôt pour une prochaine vidéo
