Salut à tous, alors petit problème qui vient de se produire, ma box orange vient de s'arrêter
0:05
Il faut savoir qu'elle est normalement alimentée par cette onduleur qui lui-même a émis un
0:10
bip et n'alimente plus les appareils qui y sont branchés. Malgré le fait que j'appuie sur le
0:14
bouton, il ne se rallume plus. D'ailleurs en voyant vert, il est normalement allumé sur le dessus
0:19

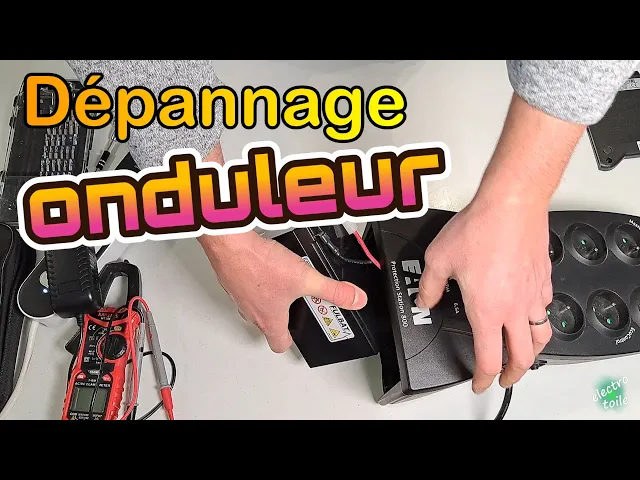

Dans cette vidéo, je vous propose de voir comment dépanner cette onduleur ATON
0:23
bien pratique pour pallier au coupure secteur et maintenir alimenté certains appareils électriques
0:28
La première chose à faire, c'est de débrancher l'alimentation secteur de l'onduleur. Alors voici la bête, donc l'onduleur en question
0:36
qui est assez lourd, donc à l'intérieur il doit y avoir une batterie
0:40
Pour le démonter, les deux vis sont ici, donc tournevis cruciforme, il suffit de les dévisser. Ensuite, on fait glisser le couvercle
0:59
comme ceci, et là à l'intérieur, c'est la batterie. Il y a de la place pour mettre ses doigts, pour retirer la batterie
1:10
Donc voilà la batterie en question, je vais la débrancher. Les caractéristiques, 13,5 à 13,8 volts, en cycle 14,4 jusqu'à 15 volts
1:33
et le courant 2,7 ampères. Donc c'est une batterie au plomb 12 volts
1:41
9 ampères heure, il va falloir voir ce qu'elle a. Pour cela, je prends un multimètre, je calibre sur voltmètre continu
1:51
le plus en rouge, le moins en noir, je mets mes deux pointes de touche
1:56
sur les deux plots, les deux cosses, plus et moins. Et le multimètre m'affiche 1 volt, alors que je devrais avoir au moins 12
2:09
voire 13 volts. Donc le problème, c'est ça, c'est la batterie qui est en défaut, qui a un problème, qui est morte
2:17
Ça fait une dizaine d'années que l'onduleur fonctionne, donc la batterie, elle est morte. C'est une batterie au plomb
2:22
donc il va falloir la remplacer. Donc la solution, commander une nouvelle
2:27
batterie, caractéristique identique, avec les mêmes dimensions, longueur, largeur, hauteur, et avec les cosses au même endroit
2:38
Je vais commander auprès de Chronopil une batterie de remplacement, et on va voir pour faire le remplacement de cette batterie
2:52
Donc voici la batterie de remplacement de marque Fulbatt. Donc les caractéristiques sont quasiment identiques, 12 volts, 35 watts
3:04
Alors côté dimensions, c'est la même chose, niveau des cosses également, c'est la même chose. Avant de brancher cette nouvelle batterie
3:15
cette batterie neuve dans l'onduleur, je vais vérifier sa tension, toujours avec un multimètre positionné sur VDC, donc tension continue
3:28
pointe noire sur le moins, pointe rouge sur le plus, et on peut voir que la tension
3:35
qui s'affiche est de 12,8 volts. Donc la batterie est chargée. Maintenant, je vais faire le branchement, donc le conducteur rouge sur la cosse plus
3:50
rouge, et le moins sur le noir, comme ceci, et je vais remettre la batterie dans l'onduleur
4:06
Voilà, ensuite je referme le couvercle, comme tout à l'heure en glissière
4:15
hop, il n'y a plus qu'à resserrer
4:26
Alors, qu'est-ce qu'il nous dit si j'appuie sur le bouton marche
4:41
Déjà, ça clignote vert, c'est bon signe. Là, l'onduleur a pris le relais
4:48
donc il doit renvoyer de la tension. Donc là, pour l'instant, la prise n'est pas branchée
4:56
On va regarder quelle tension on a. Toujours voltmètre, par contre cette fois-ci
5:04
je me mets en AC, en volt alternatif, donc je suis bien en AC
5:10
Et pour accéder à la phase et au neutre, je vais enlever les protections
5:21
Alors là, j'ai 240 volts, j'y viens du 230, 240 également, 230 volts, toujours 240
5:42
et 240 volts. Donc, ces quatre prises sont alimentées par l'onduleur
5:52
Je vais regarder celle-là. Celle-là, elle n'est pas alimentée. Celle-là non plus. Là non plus. Et là non plus
6:15
Donc l'onduleur refonctionne correctement. Ce que je vais faire avant de l'utiliser
6:26
je vais le brancher au secteur. Voilà, il s'est arrêté. Si on voit, le voyant est allumé
6:37
mais il a cessé de sonner, de bipper, donc il n'est plus en train de délivrer de l'énergie via
6:46
la batterie. Là, il est en train de se recharger vers le câble secteur. La batterie est en train de
6:51
se charger vers le câble secteur. Je peux l'arrêter. Donc là, je l'ai arrêté. Pour l'allumer
6:59
j'appuie sur le bouton marche. Ça y est, le voyant vert s'allume. L'onduleur est en marche
7:08
Les différentes prises secteur doivent être alimentées. On va le mettre en alternative
7:19
Cette fois-ci, les prises de droite sont également sous tension
7:42
Et celle-ci, on a bien du 230 volts. Et si je débranche pour simuler une coupure secteur, l'onduleur prend le relais, il se met �
8:02
clignoter et à bipper. Donc il délivre bien du 230 volts suite à la coupure réseau simulée par le
8:11
retrait de la fiche secteur sur les multiprises. Voilà. Maintenant que l'onduleur refonctionne
8:19
je vais pouvoir rebrancher mes différents appareils. Sur la partie master, ce sera la
8:29
partie secourue. Alors ça, c'est ma Raspberry Pi, donc la partie domotique, la box orange
8:42
et ça, c'est le switch. Il ne reste plus qu'à rebrancher la fiche secteur de l'onduleur
9:06
Maintenant, il ne reste plus qu'à tester et remettre sous tension l'onduleur
9:14
Ça y est, la box orange vient de se mettre en marche
9:19
Donc c'est que tout va bien. Et pensez à liker et à partager la vidéo si ce petit guide vous a été utile
9:31
et à vous abonner à la chaîne électro-toile si ce n'est pas déjà fait. Je vous remercie par avance et je vous dis à bientôt pour une prochaine vidéo
