Paramétrer un TSM Micro au coupleur Ethernet ETZ 510 pour rendre communicant l'automate Schneider

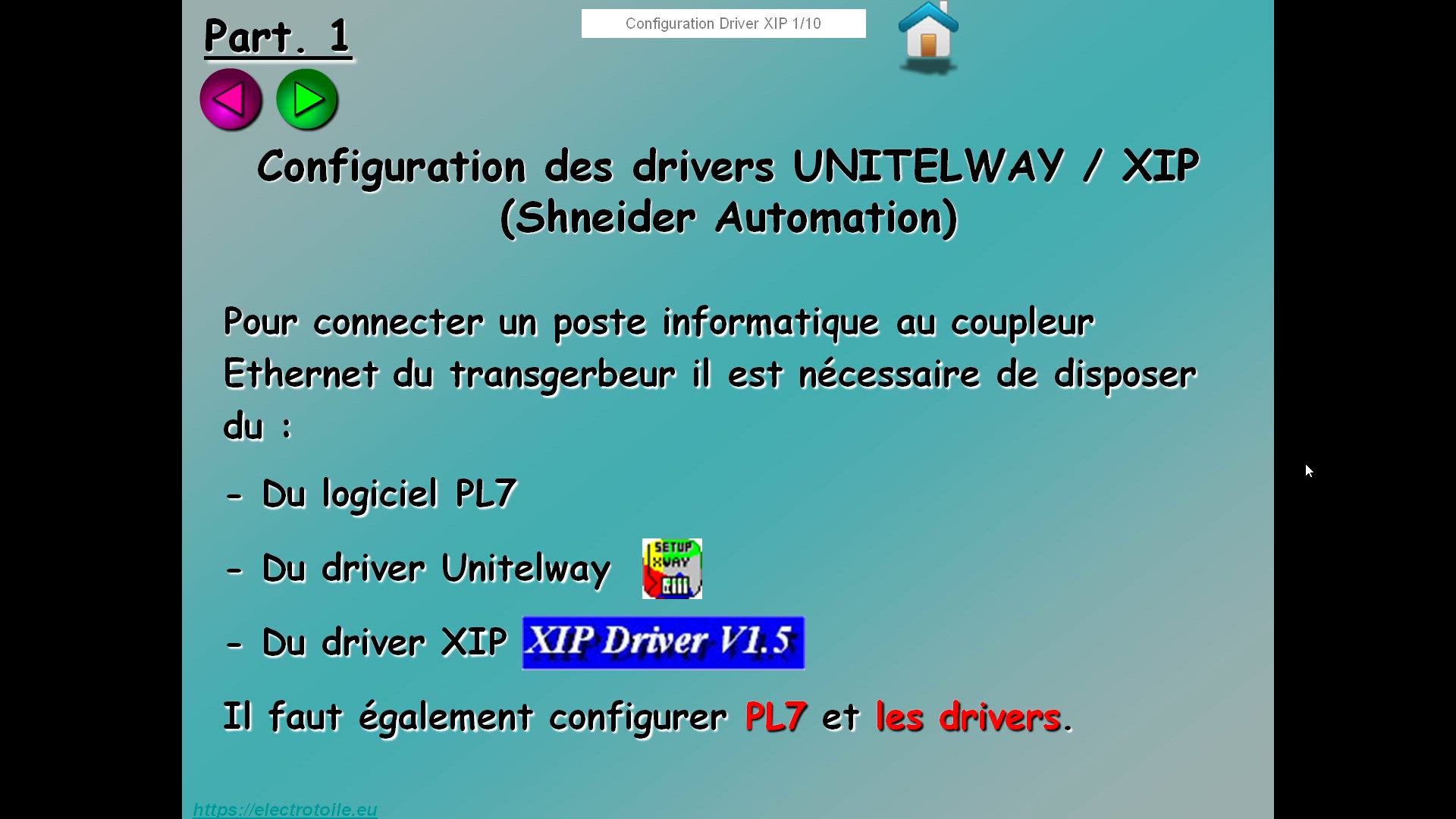

Tutoriel permettant de paramétrer un TSX Micro (3721 ou 3722) et un coupleur Ethernet TCP/IP ETZ 510 afin de rendre communicant l'automate TSX Micro de Schneider Electric. L'objectif est de pouvoir communiquer à distance avec un automate TSX Micro (TSX 37-10, TSX 37-21 ou TSX 37-22) sur un réseau Ethernet TCP/TP. Vous aurez besoin : - Un ordinateur avec une carte réseau. - Le logiciel de programmation automate PL7. - XIP Driver. - Driver Unitelway. - Un automate TSX Micro (TSX 37-10, TSX 37-21 ou TSX 37-22). - Un coupleur Ethernet TCP/IP ETZ 510 (TSX ETZ 510). - Un câble RJ45 / Mini Din (liaison ETZ 510 vers prise TER de l'automate). - Deux cordon RJ45 droits ou un cordon RJ45 croisé (liaison ETZ 510 vers ordinateur). - Un switch (en option). Dans le guide je vous explique les étapes pour : • Configurer le driver XIP, l'adresse XWAY, l'adressage IP du coupleur Ethernet ETZ 510. • Tester la communication du entre l'ordinateur et le coupleur (par Modbus). • Adresser l'automate TSX Micro dans le logiciel PL7. • Connecter l'ordinateur à l'automate en utilisant PL7 pro.
