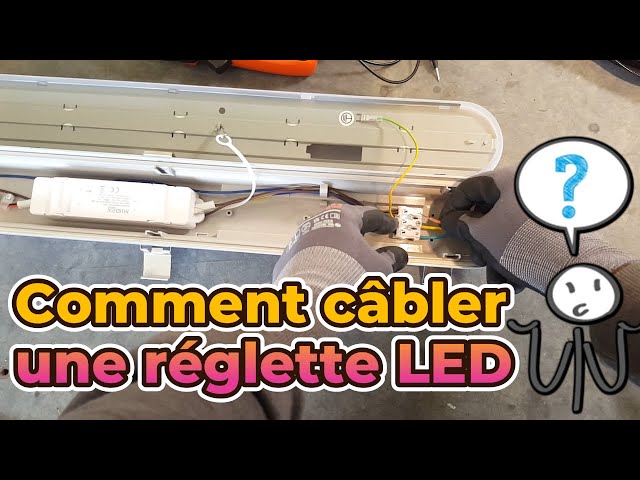

🔧 Installer et raccorder une réglette LED avec interrupteur va-et-vient : Guide complet 💡
18K views
Dec 21, 2024
👉 Comment câbler une réglette LED avec interrupteur ? ⚙️ Dans cette vidéo, découvrez un tutoriel complet sur : ✔️ La mise en place d'une réglette LED 💡 ✔️ Le raccordement sécurisé du câble d’alimentation et de la mise à la terre ⚡ ✔️ L’ajout d’un interrupteur pour commander l’éclairage 🔌 ✔️ Les étapes de mesure avec un multimètre pour garantir la sécurité ✅ ✔️ Mesure de la continuité à l'ohmmètre ✔️ Mesure des tensions au voltmètre 🎯 Vous apprendrez : À identifier l'appareillage avec les symboles électriques (interrupteur, disjoncteur, lampe) À lire un schéma électrique À identifier les bornes N (neutre), L (phase) et terre 🌈 À vérifier la continuité électrique entre les masses métalliques 🚦 À câbler un interrupteur va-et-vient en simple allumage L'utilité d'un interrupteur dans un circuit électrique 💡 Astuce sécurité : Pensez à porter des gants isolants en présence de tension et à vérifier l’absence de tension avant toute manipulation ! 👉 Matériel utilisé : Boutique Bis-electric.com, profitez de 5% de réduction avec le code de réduction : ELECTROTOILE5
View Video Transcript
0:00
salut à tous Aujourd'hui vidéo
0:01
pédagogique pour découvrir l'utilisation
0:03
d'une réglette LED qui remplacera un
0:05
tube fluescent au programme comment la
0:07
raccorder utilité d'un interrupteur ou
0:10
non mesure au voltmètre de la tension et
0:12
au testeur de continuité pour la masse
0:14
électrique de la réglette allez on voit
0:16
ça tout de suite cette réglette fait
0:18
1,20 longueur standard absorbe une
0:20
puissance de 30 W pour une luminosité de
0:22
3900 lumen son indice de protection est
0:25
typé
0:27
65 pour l'ouvrir il faut déverrouiller
0:29
les 10 crochets de chaque côté le
0:32
support LED est maintenu à la réglette
0:34
par ces crochets lui évitant de tomber
0:36
lorsque l'on ouvre en hauteur ce
0:38
connecteur blanc permet d'alimenter les
0:40
leds par l'intermédiaire de ce
0:41
convertisseur alternatif continu
0:44
ACDC sur la gauche Réré l et n c'est
0:47
l'entrée du convertisseur en 230 V
0:49
alternatif et sur la droite V+ v- c'est
0:52
la sortie avec une tension courant
0:53
continue comprise entre 81 et 87 vs DC
0:57
ce type de luminaire nécessite une mise
0:59
à la terre de la carcasse par
1:00
l'intermédiaire de ce conducteur vert
1:02
jaune à relier sur la partie mobile
1:04
supportant les
1:05
leds voyons avec ce multimètre calibré
1:08
en testeur de continuité ou beiper ce
1:10
qu'il se passe si le conducteur vert
1:12
jaune n'est pas relié au support LED
1:14
lorsque l'appareil sonne comme ici c'est
1:16
qu'il y a continuité électrique entre ce
1:19
fil vert jaune et le bornier pe il doit
1:21
y avoir continuité c'est donc normal que
1:23
ça sonne pour la sécurité des personnes
1:25
la continuité doit se faire également
1:27
sur la partie LED qui contient une
1:28
partie métallique mais le multimètre ne
1:30
bipant pas il n'y a donc pas de
1:32
continuité pour réaliser la continuité
1:34
des masses je dois brancher cette CSE
1:36
sur la languette métallique du support
1:38
LED et cette fois-ci en remesurant au
1:40
testeur il va biper ce qui m'assure que
1:43
la continuité électrique de la terre est
1:45
correcte du coup je refais la même chose
1:47
à l'autre extrémité des fois que je
1:48
souhaite ajouter une seconde règlette en
1:50
parallèle et avoir une continuité de la
1:52
terre entre les deux luminaire la
1:55
réglette est prête à recevoir le câble
1:57
d'alimentation elle va passer par ce
1:58
Presset tout il faut le dévisser pour
2:01
l'ouvrir ce bout de câble 3g15 me
2:03
servira d'alimentation 3 c'est pour
2:06
désigner le nombre de conducteurs il y
2:07
en a 3 g c'est parce qu'il y a la terre
2:09
c'est le conducteur vert jaune et 1,5
2:12
c'est la section de 1,5 mm² j'aligne les
2:15
trois fil en face des borniers
2:17
automatiques le bleu en face du bornier
2:19
n pour neutre le vert jaune au centre en
2:22
face du logo mise à la terre et le
2:24
marron en face de la borne l pour la
2:26
phase je vérifie que les conducteurs
2:29
sont bien maintenus dans le bornier en
2:30
tirant dessus les borniers auto c'est
2:32
pratique pas besoin de tournevis pour
2:34
les raccordements et si on se trompe il
2:36
suffit d'appuyer sur la languette pour
2:38
retirer les
2:39
conducteurs bon maintenant j'ai plus
2:41
qu'à remettre tout ça dans les borniers
2:43
et je reviss complètement le Presset
2:44
toupe qui va assurer l'étanchéité du
2:46
luminaire je remets le couvercle LED sur
2:49
la réglette puis je referme chaque clip
2:52
pour verrouiller et étanchéifier le
2:54
luminaire je vais alimenter la règlette
2:56
avec ce disjoncteur qui assurera la
2:58
protection contre les surintensités je
3:00
ferai passer le tout dans cette boîte de
3:02
dérivation et pour l'instant je
3:04
n'utiliserai pas d'interrupteur pour
3:05
voir ce qu'il se passe je vais partir du
3:07
disjoncteur pour aller dans la boîte
3:09
sans passer par l'interrupteur j'irai au
3:11
luminaire pour revenir à la boîte puis
3:13
de nouveau au disjoncteur je prépare
3:16
trois conducteurs un rouge pour la phase
3:18
un bleu pour le neutre et un vert jaune
3:20
pour la terre de section 1,5
3:23
mm² dans un premier temps cette liaison
3:25
va me permettre d'aller du disjoncteur
3:27
jusque dans la boîte et en gros cela
3:30
représente la zone entourée sur le
3:31
schéma électrique ici le vert jaune je
3:34
le mets dans ce connecteur vago afin de
3:36
prolonger la protection écup potentiel
3:38
de mon alimentation
3:40
électrique la phase et le neutre je les
3:43
connecte à la sortie du disjoncteur
3:44
c'est-à-dire juste en dessous en
3:46
veillant à bien serrer les borniers je
3:48
ramène les trois conducteurs phase
3:50
neutre et terre dans la boîte de
3:52
dérivation et pour la vidéo je ne mets
3:54
pas de conduit évidemment dans une
3:55
installation réelle ce conduit est
3:57
obligatoire afin de protéger
3:59
mécaniqueement les conducteurs pour
4:01
alimenter la réglette je ramène le câble
4:03
dans la boîte de dérive je mets les deux
4:05
fils de terre dans un
4:09
wagon les deux notutres dans un second
4:15
connecteur et enfin les deux phases
4:18
marrons venant de la réglette et le
4:20
rouge sur un dernier vagot cela me
4:22
permet de ponter les potentiels
4:23
identique ensemble et ainsi prolonger
4:25
l'alimentation de la boîte vers la
4:27
réglette ce qui correspond à cette
4:29
partie du schéma par mesure de sécurité
4:32
pour la mise sous tension je m'équipe de
4:34
ces gants isolants pour faire les
4:36
mesures de tension je positionne le
4:38
multimètre sur le calibre voltmètre en
4:40
alternatif c'est-à-dire repéré AC al
4:44
attention le disjoncteur là est sous
4:45
tension si je mesure à la sortie du
4:48
disjoncteur alors qu'il est ouvert le
4:49
multimètre affiche 0 V ce qui est normal
4:52
en amont c'est-à-dire au-dessus du
4:54
disjoncteur entre phase et neutre le
4:56
multimètre affiche par contre 230 V si
4:59
je fer le disjoncteur la règlette
5:01
s'allume et maintenant entre phase et
5:03
neutre en sortie du disjoncteur j'ai
5:05
bien 230 V sauf que je n'ai pas de
5:07
commande autre que le disjoncteur pour
5:09
allumer et éteindre la lampe ce qui
5:11
n'est pas très pratique et c'est là
5:13
qu'intervient ce fameux interrupteur à
5:15
placer entre la lampe et le disjoncteur
5:17
en sortie de la boîte et qui permettra
5:19
de commander l'éclairage avant toute
5:21
modification du câblage afin d'insérer
5:24
l'interrupteur je vérifie que mon
5:26
montage est bien hors tension al j'ai au
5:28
préalable remis hors tension sur le
5:29
disjoncteur et je vérifie donc l'absence
5:32
de tension en amont du disjoncteur j'ai
5:34
bien 0 V et je suis donc en
5:36
sécurité c'est donc à partir de ce wagot
5:39
reliant la phase en rouge et le marron
5:41
qui va à la lampe que je vais insérer
5:43
l'interrupteur évidemment on ne peut pas
5:45
le mettre dans la boîte il est donc
5:47
nécessaire de tirer des conducteurs de
5:48
la boîte vers l'emplacement de
5:50
l'interrupteur je prends donc comme sur
5:53
le schéma un rouge pour la phase et un
5:55
marron pour la phase
5:56
commandée je dénude les deux premières
5:59
extrémités des des fils et pour la
6:01
liaison à l'interrupteur je respecte le
6:03
gabarit noté sur l'appareil il est
6:04
indiqué d'avoir un dénudage maxi de 12
6:06
mm et attention cette longueur peut
6:08
varier en fonction de l'appareillage je
6:10
fais passer ces deux fils dans la boîte
6:11
Plexo de l'interrupteur et au dos de ce
6:13
dernier j'ai le schéma de raccordement
6:15
son symbole correspond à ceci la phase
6:18
rouge arrive sur la borne repérée l puis
6:21
j'ai deux sorties car ce modèle est un
6:22
interrupteur va et vient les bornes 1 et
6:25
2 correspondant aux navettes mais je
6:27
peux utiliser ce modèle pour une
6:28
commande simple c'est-à-dire un simple
6:30
allumage pour cela je dois mettre le
6:33
conducteur marron sur la borne repérée 1
6:35
là où le contact est ouvert comme
6:37
toujours avec ces bornes automatiques si
6:39
on fait une erreur on appuie sur la
6:40
languette et on tire le conducteur en
6:42
tournant pour le retirer et vous avez
6:44
deux trous par born pour éventuellement
6:46
faire un pontage depuis
6:48
l'appareil je fixe le mécanisme sur le
6:50
support Plexo et j'appuie jusqu'à
6:53
entendre le clip je repositionne le
6:55
boîtier tout autour et de nouveau je le
6:57
clipse je referme l'ensemble avec le
7:00
couvercle là j'ai besoin d'un petit
7:02
tournevis plat pour tourner d'un quart
7:04
de tour dans le sens horaire les quatre
7:05
vis de maintien et enfin je positionne
7:08
le levier d'interrupteur en le clipsant
7:10
au couvercle là l'interrupteur bascule
7:12
correctement les deux conducteurs rouge
7:14
et marron je les ramène dans la boîte je
7:17
ponte ensemble les deux rouges qui
7:19
correspondent à la phase en sortie du
7:21
disjoncteur je range l'ensemble au fond
7:24
et le marron de l'interrupteur je le
7:26
Ponte sur l'autre marron qui vient de la
7:28
lampe c'est la fin phase commandée
7:30
concrètement ça donne ceci on part du
7:32
disjoncteur on va vers l'interrupteur
7:34
puis on va vers la lampe et on retourne
7:36
au disjoncteur ici et là juste derrière
7:39
j'ai ma continuité vers jaune vers la
7:41
terre je remets de nouveau sous tension
7:44
en fermant le disjoncteur si j'appuie
7:46
sur l'interrupteur pour le fermer la
7:48
lampe s'allume si je raappuie sur
7:50
l'interrupteur pour l'ouvrir la lampe
7:52
s'éteint lorsque l'interrupteur est
7:53
fermé comme ceci mais que j'ouvre le
7:55
disjoncteur la lampe s'éteint j'aurais
7:58
beau agir sur l'interrupteur la lampe
8:00
restera éteinte car le circuit est
8:02
ouvert au niveau du disjoncteur pour
8:04
remettre sous tension on doit donc
8:05
fermer le disjoncteur et pour allumer la
8:08
lampe l'interrupteur doit être fermé
8:10
avec ce multimètre calibré sur la
8:12
position voltmètre je vous propose de
8:14
faire quelques mesure sur l'interrupteur
8:16
et voir l'évolution de la tension à ses
8:18
bornes pour cela il est nécessaire de
8:20
démonter l'interrupteur hors tension
8:22
bien sûr par mesure de sécurité et si
8:25
vous souhaitez voir plus en détail
8:26
comment démonter cet interrupteur je
8:28
vous invite à regarder l'une de mes
8:30
précédentes vidéos qui s'intitule monter
8:32
démonter câbler et tester le nouvel
8:34
interrupteur va et vient Plexo
8:38
069711 je remets sous tension puis je
8:41
place les deux pointes de touche du
8:42
multimètre sur les bornes que j'avais
8:44
câblé tout à l'heure c'est-à-dire la
8:45
borne l et la borne 1 lorsque
8:48
l'interrupteur est ouvert et la lampe
8:50
éteinte je mesure 230 aux bornes de
8:53
l'interrupteur si je ferme
8:54
l'interrupteur la lampe s'allume et dans
8:57
ce cas j'ai 0 V au born de l'interrup
8:59
teur alors il est important de vous
9:01
rappeler de ces valeurs caractéristiques
9:03
elles vous serviront lors de dépannage
9:04
sous tension un contact ouvert a une
9:08
différence de potentiel à ses bornes au
9:10
contraire un contact fermé n'a plus de
9:13
différence de potentiel et on mesure
9:15
donc 0 V à ses bornes et voilà j'espère
9:19
que la vidéo vous sera utile pensez à la
9:21
liker et à vous abonner pour me soutenir
9:23
je vous en merercie par avance et je
9:26
vous dis à bientôt pour une prochaine
9:27
vidéo
#Home Improvement
