commande d'éclairage intelligent avec micro module Z-Wave Dimmer de Fibaro

Le module Dimmer de Fibaro propose de rendre communicant n'importe quel circuit d'éclairage. Utilisant le protocole de communication Z-Wave+ votre éclairage devient intelligent et peut être commandé automatiquement grâce à votre installation de domotique ou à partir de votre smartphone. Le gros avantage de ce module est qu'il ne nécessite pas de relier le conducteur de Neutre à l'inverse de la plupart des modules communicants du marché. Découvrez l'utilisation de cet équipement qui conviendra parfaitement à votre installation domotique.


Sommaire :
1. Présentation
2. Réaliser un va-et-vient

logo zwave 1. Présentation :

Le module Z-Wave de la marque Fibaro de référence FGD211 est un variateur de lumière qui fonctionne également en marche arrêt classique (Tout ou Rien).
Son faible encombrement lui permet de l'installer dans une boîte d'encastrement ou de dérivation.

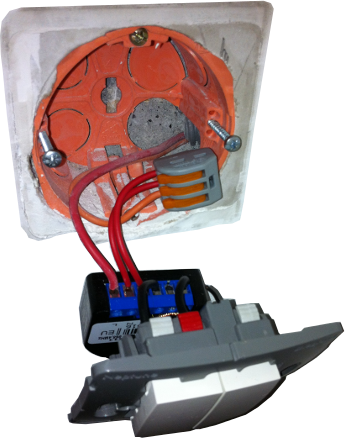

  • Dimmer encastré

    Par son faible encombrement le Dimmer peut être encastré dans une boîte d'encastrement ou de dérivation

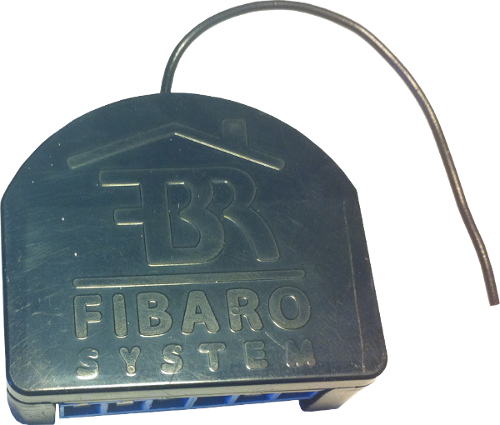

  • Dimmer

    Dimmer vue de face et son antenne radio

  • Dimmer

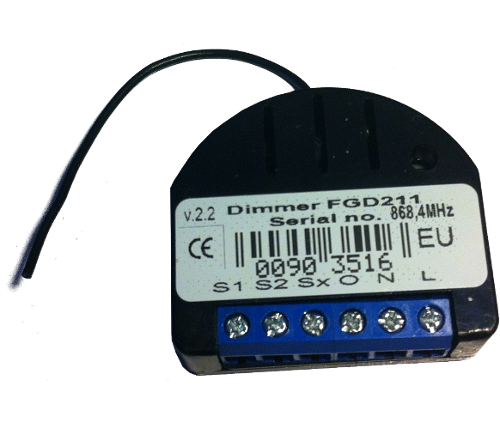

    Dimmer vue arrière, son bornier de raccordement son antenne radio

  • Dimmer

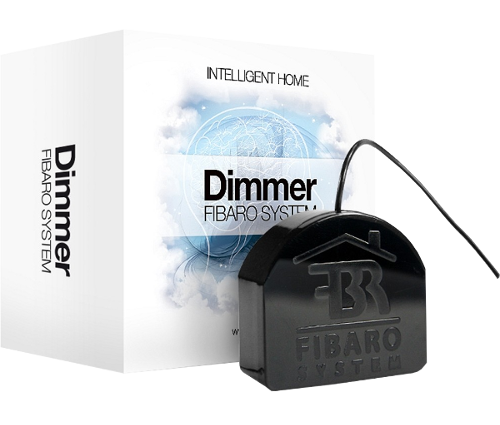

    Packaging du Dimmer


Il peut fonctionner avec ou sans Neutre ce qui lui confère une certaine polyvalence il est donc adapté aux installations neuves ou à la rénovation.
Raccordement du dimmer sans Neutre
Interrupteur simple
raccordement d'un dimmer FGD211 Fibaro sans Neutre avec un interrupteur simple

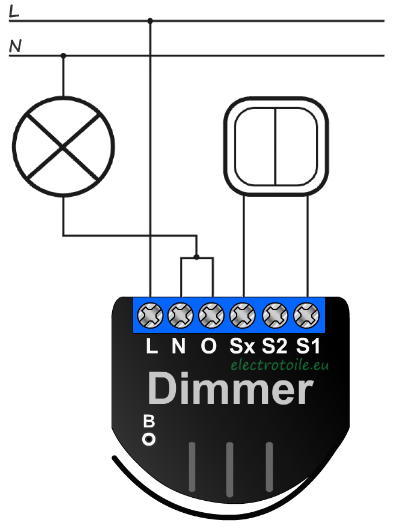

Interrupteur double
raccordement d'un dimmer FGD211 Fibaro sans Neutre avec un interrupteur double
Raccordement du dimmer avec Neutre

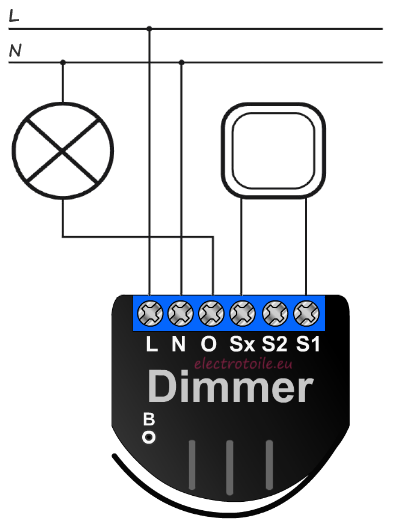

Interrupteur simple
raccordement d'un dimmer FGD211 Fibaro avec Neutre avec un interrupteur simple

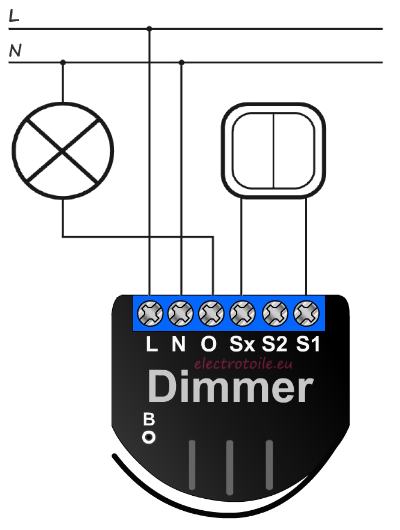

Interrupteur double
raccordement d'un dimmer FGD211 Fibaro avec Neutre avec un interrupteur double
Il est compatible avec les interrupteurs ou les boutons poussoirs (réglage nécessaire au niveau de la centrale domotique).



logo zwave 2. Réaliser un va-et-vient :

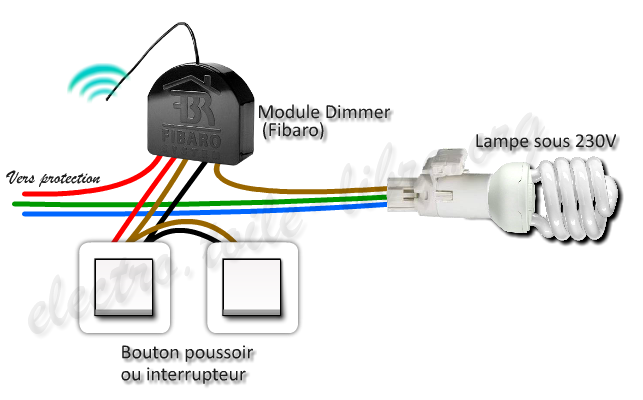

Schéma architectural :

Prenons l'exemple d'un va-et-vient on place au dos de l'un des interrupteurs le module Dimmer.

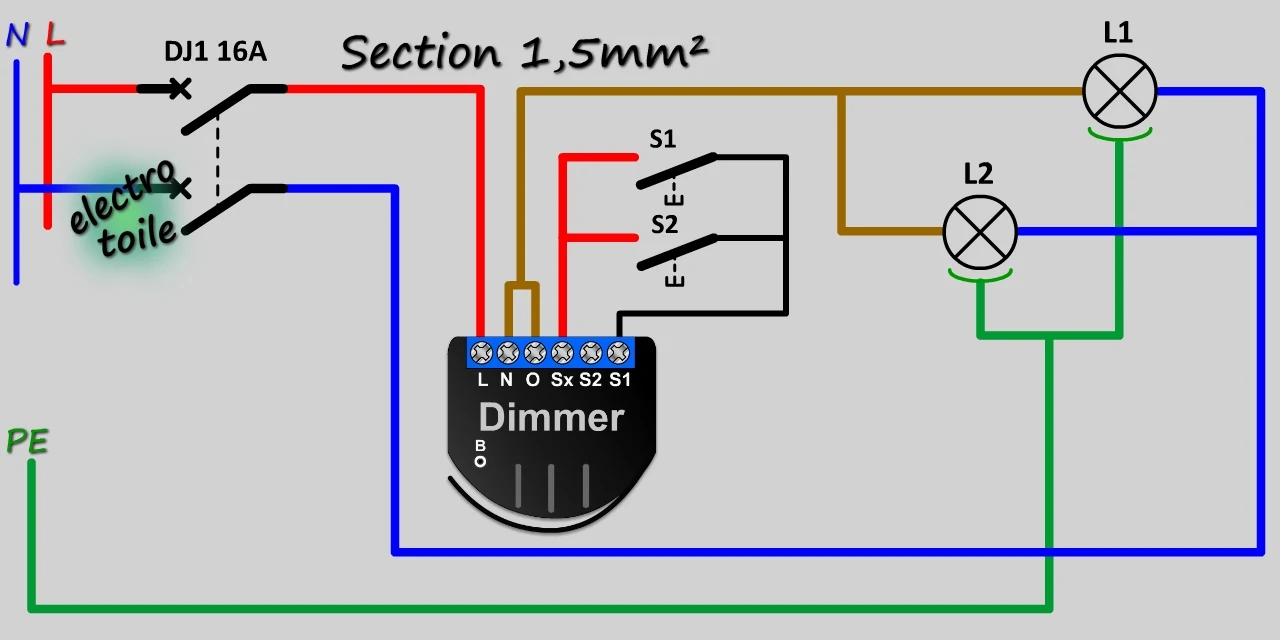

Schéma développé :

Pour vous aider dans vos raccordements électriques, vous pouvez suivre ce schéma développé. Le dimmer y est relié à deux boutons poussoirs et permet de commander deux lampes. Comme vous pouvez le voir sur le schéma, le câblage du module ce Z-Wave ne nécessite pas le fil de Neutre. C'est donc une solution idéale pour vos travaux de rénovations, car vous pouvez insérer le module dimmer à l'arrière d'un interrupteur ou d'un bouton poussoir sans avoir à tirer de conducteur de Neutre supplémentaire.

schéma électrique de raccordement du module dimmer de Fibaro
Schéma électrique développé pour le câblage d'un module Dimmer | Fibaro

Schéma de raccordement :

Vous pouvez selon le matériel en votre disposition utiliser soit des interrupteurs ou des boutons poussoirs afin de réaliser le circuit d'éclairage qui vous convient. Veillez toutefois à respecter les limites en puissance imposé par le constructeur :
• Charge résistive de 50W à 250W (lampe à incandescence par exemple).
• Mix charge résistive et inductive : 50VA à 225VA (Lampe avec transformateur ferro magnétique).
• Charge résistive et capacitive : 50VA à 200VA (Lampe fluorescente avec ballast électronique, LED, transformateur électronique).

Pour afficher les conducteurs du schéma de raccordement cliquer sur les traits du schéma.

Raccordement d'un Dimmer Fibaro (Z-Wave)
