travaux pratique bac pro Métiers de l'électricité et de ses Environnements connectés MELEC Etude et réalisation du Tableau de Répartition




  • Pédagogie BAC PRO MELEC
  • Sujet
  • Dossier technique pour la rénovation de la maison
  • Visite virtuelle de la maison
  • Catalogues Legrand
  • Préparation à la réalisation


Travaux Pratique Pédagogie BAC PRO MELEC :



Objectifs :

      • Compléter le sujet et mettre à jour le dossier informatique concernant le Tableau de Répartition (Schéma multifilaire sous Winrelais et listing du matériel).
      • Implanter et poser partiellement les matériels électriques composant le Tableau de Répartition et raccorder les appareils.

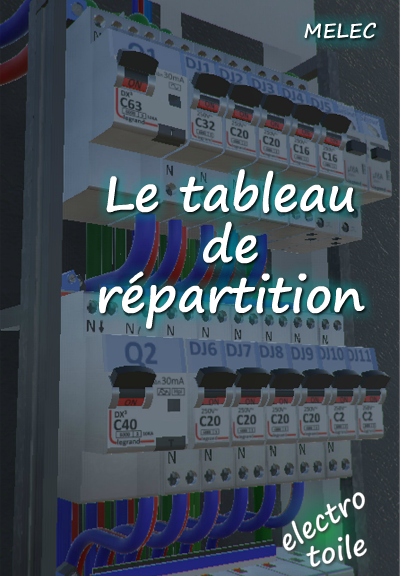

Illustration du TP amélioration et domotisation de la chambre 1
(voir maison virtuelle interactive).


Fiche descriptive :

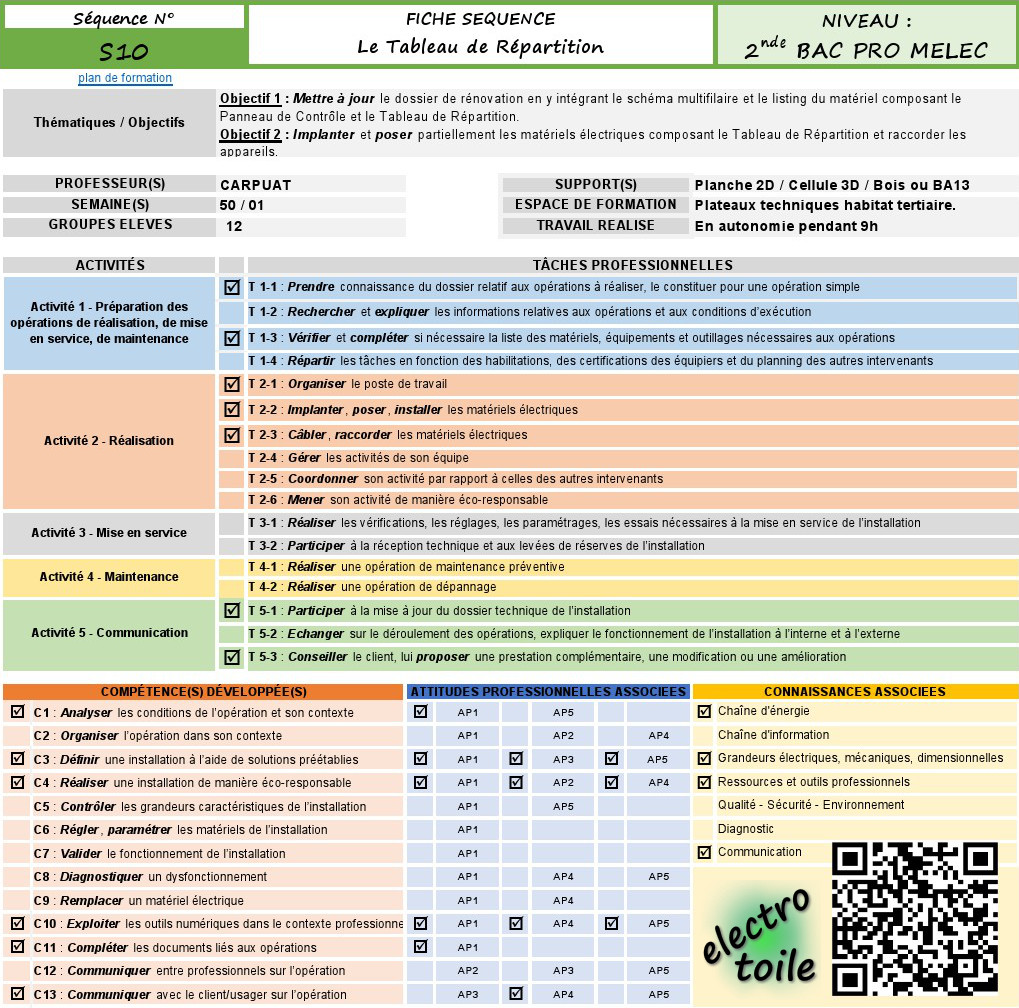

Fiche descriptive TP étude et réalisation du tableau de répartition


Fiches pédagogiques :

L'activité dure 9h, elle est réalisée en autonomie nécessite d'utiliser un poste informatique et le support de réalisation est soit une planche en bois, en BA13 ou une cellule 3D.
L'activité de préparation dure 3 heures et la réalisation dure 6 heures.
Fiche d'activité pédagogique U2 Fiche d'activité pédagogique U2 préparation d'une opération Fiche d'activité pédagogique U31 Fiche d'activité pédagogique U31 réalisation d'une installation





Mise en situation :

Vérifier les connaissances théorique de l'élève les coffrets composant la Gaine Technique du Logement.
Etudier du matériel constituant le tableau de répartition de la maison avec choix des disjoncteurs et du coffret électrique.
Mettre à jour du dossier numérique de rénovation.
Concevoir le schéma multifilaire du tableau de répartition.
Poser du matériel et raccorder les disjoncteurs.

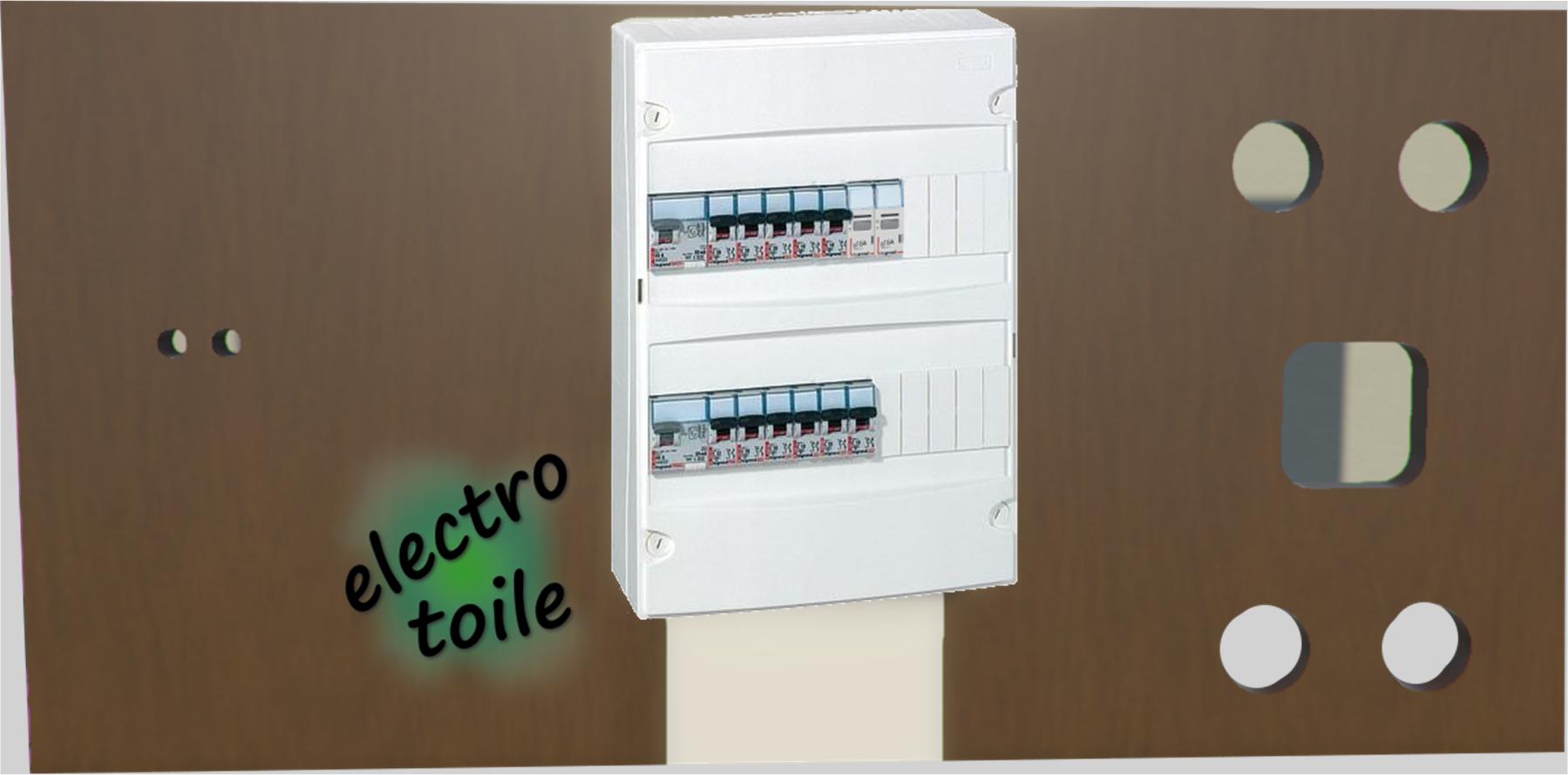

Illustration de la réalisation du tableau de répartition (coffret électrique)


Travaux Pratique Sujet :



Dossier technique pour la rénovation de la maison :



Travaux Pratique Visite virtuelle interactive de la maison :

Cette animation permet de visiter l'intérieur et l'extérieur de la maison.


Travaux Pratique Catalogues Legrand :

Tableaux Legrand :


GTL et goulotte :


Disjoncteurs Legrand :



Travaux Pratique Préparation à la réalisation :

Les conducteurs provenant des différents circuits sont ramenés vers le tableau de répartition et passent par la goulotte de la GTL.

  • Il faut raccorder les conducteurs PE (vert/jaune) au bornier de terre, celui est lui même en liaison avec la barrette de coupure de terre.
barrette de coupure de terre barrette de coupure de terre
  • Lorsque les dispositifs différentiels et les disjoncteurs divisionnaires sont placés dans le tableau, il faut positionner et raccorder les peignes des potentiels phase et Neutre.


  • Ensuite il faut raccorder les conducteurs les alimentation aux dispositifs différentiels puis les différents départs sous les disjoncteurs divisionnaires. On veille bien à ranger les conducteurs et en les alignant et faire en sorte qu'ils soient tous parallèles.



  • Pour valider vos raccordements, il faut vérifier l'absence de court-circuit sur les différents départs en aval des disjoncteurs entre Phase-Neutre, Phase-PE et Neutre-PE.

  • Pour assurer la protection des personnes il faut :
          - Vérifier la continuité des conducteurs PE du bornier vers les différents PE de l'installation.
          - Fermer les ouvertures du tableau à l'aide des obturateurs.

Tableau de répartition avec obturateurs


  • Enfin on repére les différents départs avec les étiquettes.
Les étiquettes ci-dessous peuvent être utilisées pour identifier les différents départ contenu dans le tableau de répartition.
Elles doivent être insérées dans le porte étiquettes du disjoncteur.
Etiquettes identification disjoncteurs et départs protégés
Présentation du tableau de répartion et de ses constituants
