travaux pratique bac pro Métiers de l'électricité et de ses Environnements connectés MELEC Amélioration de la chambre n°2 - Gestion intelligente du Chauffage




  • Pédagogie BAC PRO MELEC
  • Le tutoriel en vidéos
  • Sujet
  • Visite virtuelle de la maison


Travaux Pratique Pédagogie BAC PRO MELEC :



Objectifs :

      • Proposer une solution au client et mettre à jour le dossier informatique pour la pièce attribuée.
      • Réaliser la modification de l'installation électrique en respectant les demandes du client.
      • Paramétrer le serveur domotique.
      • Mettre en service et vérifier la conformité de la réalisation.

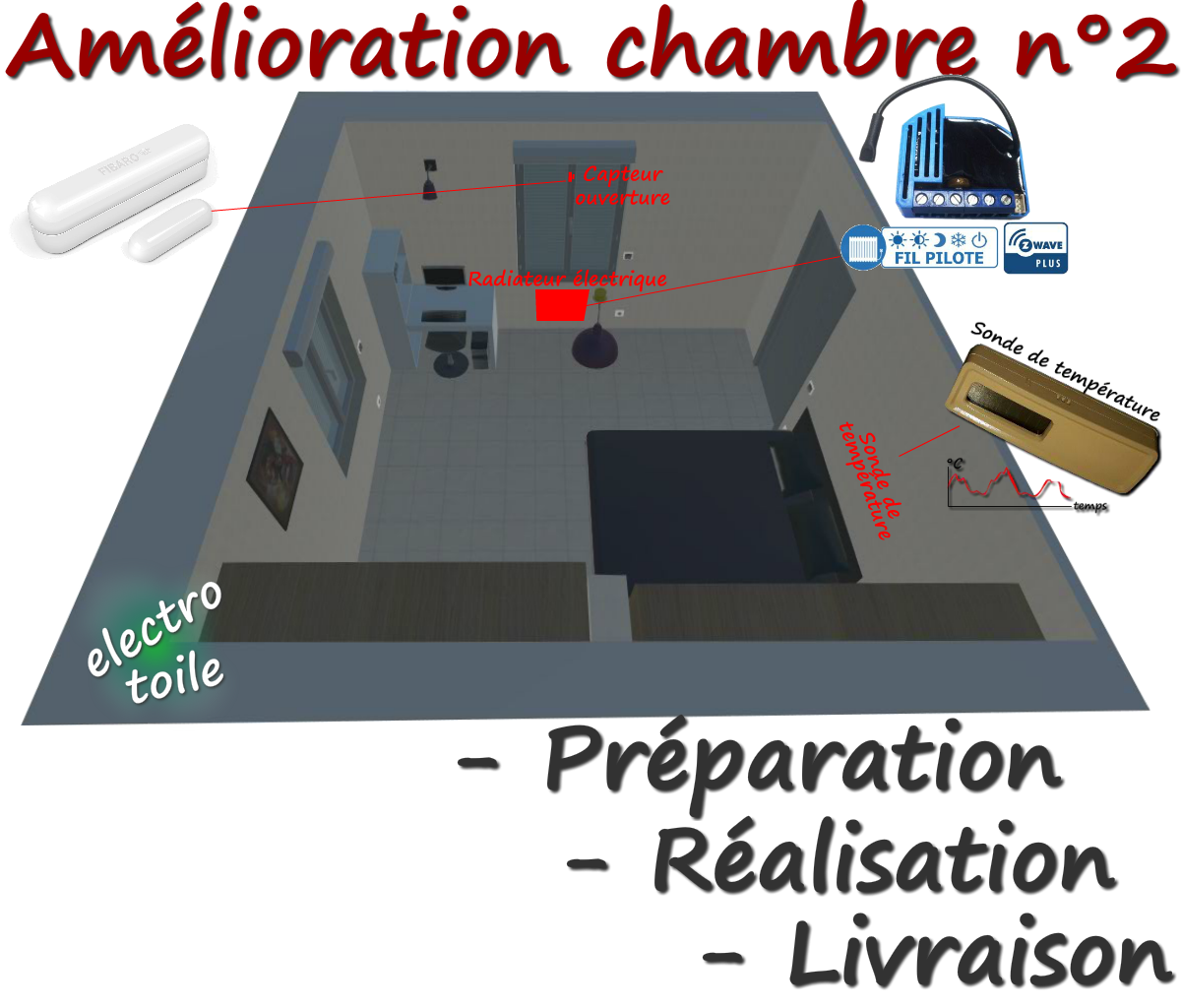

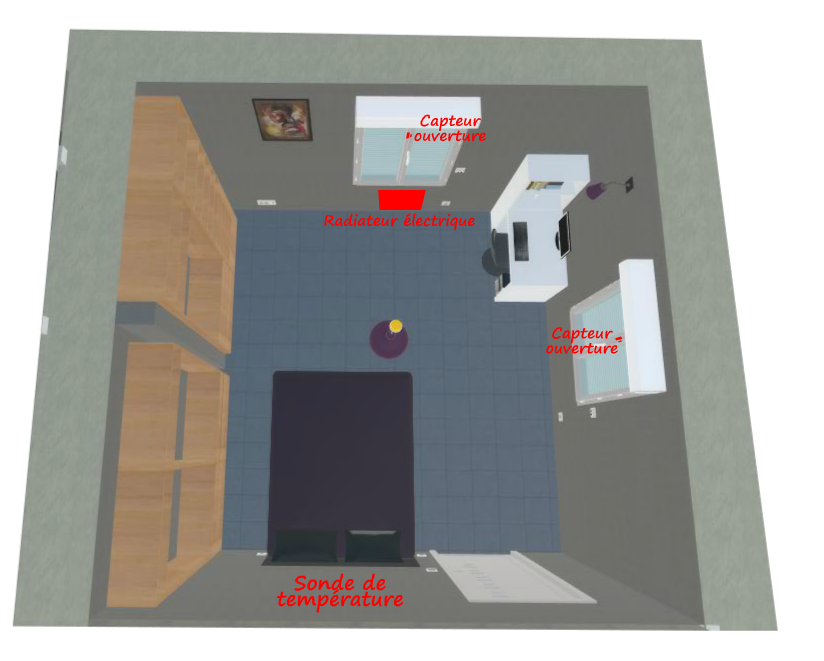

Illustration du TP amélioration et domotisation de la chambre 2
(voir maison virtuelle interactive).


Fiche descriptive :

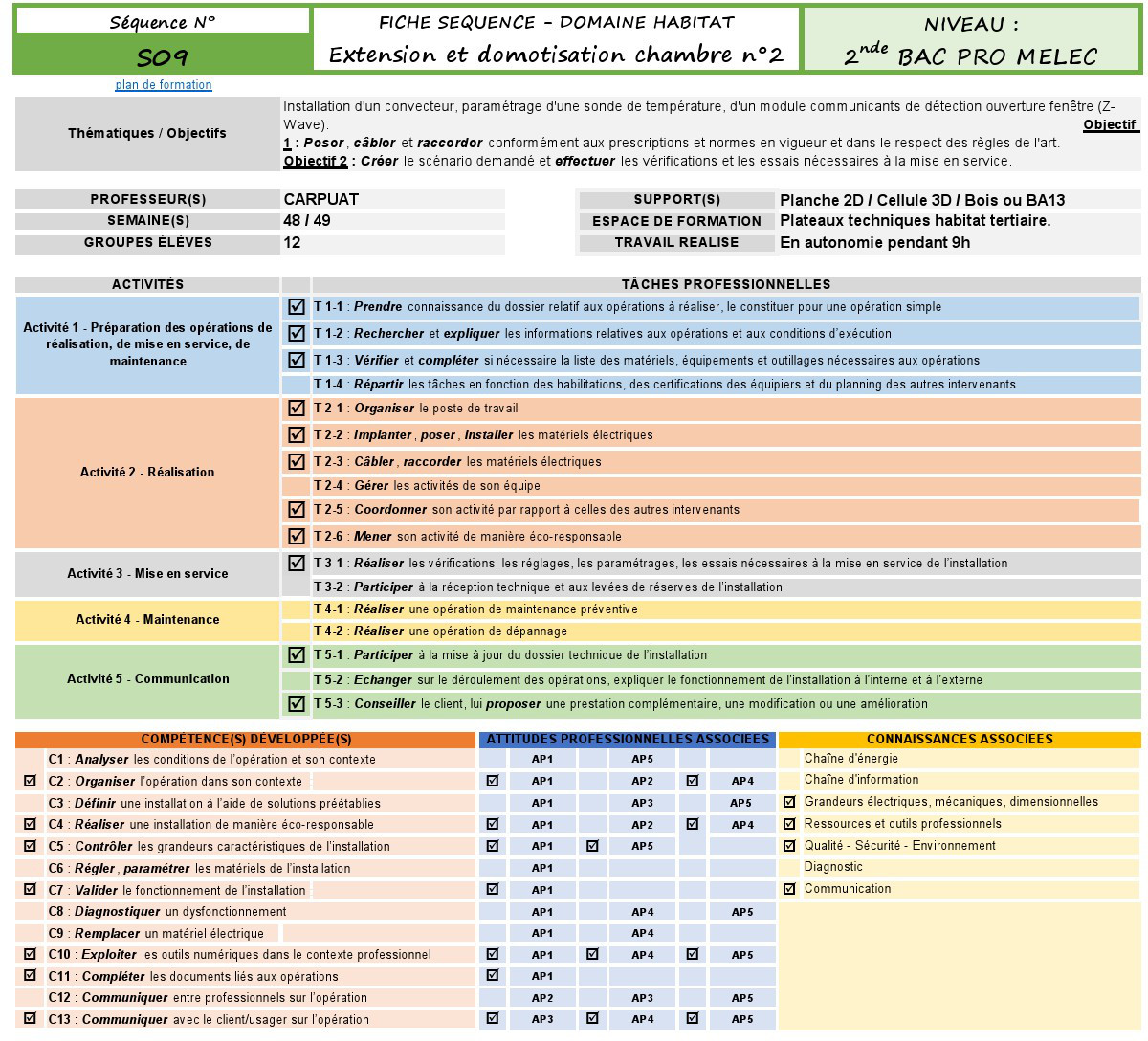

Fiche descriptive TP Amélioration et domotisation de la chambre n°2


Mise en situation :

Le client souhaite améliorer sa gestion du chauffage pour réaliser des économies d'énergie. La solution est d'utiliser un module Fil pilote Qubino ZMNHJD1 commandant un radiateur électrique et d'une sonde mesurant les variations de la température dans la pièce.
Programmer à partir d'un agenda proposé par le client les ordres de mise en marche ou d'arrêt du radiateur.
Une détection de l'ouverture des fenêtre est également mise en place afin d'arrêter de suspendre le thermostat si une fenêtre s'ouvre et doit activer le thermostat après la fermeture de la fenêtre.

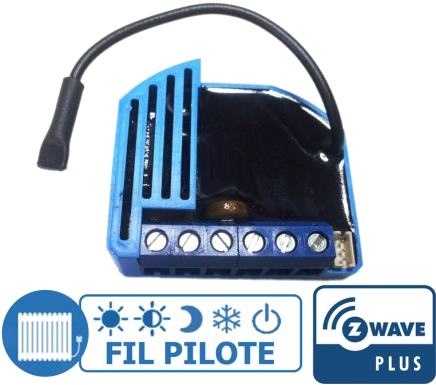

Module fil pilote qubino ZMNHJD1     Sonde de température

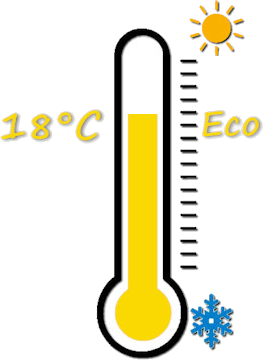

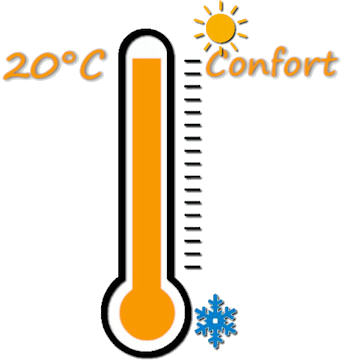

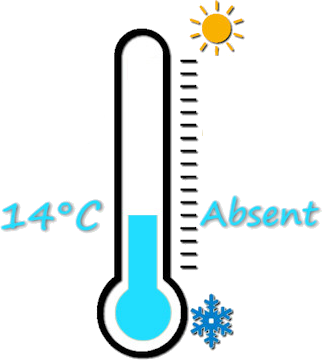

Module fil pilote mode Confort   Module fil pilote mode Eco   Module fil pilote mode Absent

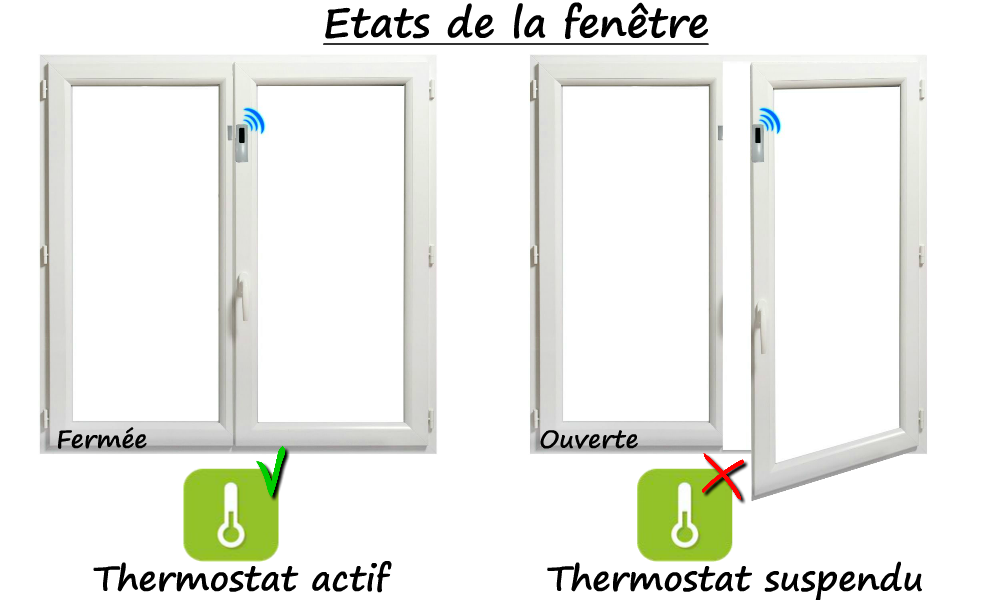

gestion de l'ouverture fermeture des fenêtres




Exigences du client :

     • Scénariser le fonctionnement de son radiateur en fonction des jours (lundi au dimanche) et des heures.
     • Choisir entre 3 modes de chauffage: Confort = 22°C, Eco = 18°C, Absent = 15°C.
     • Allumer et éteindre son radiateur en local ou à distance.
     • Visualiser la température de la chambre 2 en local ou à distance à partir de son smartphone.
     • Lorsqu'il est absent de son domicile, il veut faire des économies d'énergie et ne pas chauffer pour rien.



Agenda du client :

     • Il se lève tous les jours de la semaine à 6h00, il part au travail à 7h00 (mode ABSENT).
     • Il revient du travail à 18h00 (mode CONFORT) et se couche à 22h00 (mode ECO).
     • Lorsqu'il dort, le client ne supporte pas avoir trop chaud dans sa chambre (mode ECO).
     • Lorsqu'il est au travail, le client ne veut pas chauffer pour rien la chambre (mode ABSENT).
     • Lorsqu'il ouvre la fenêtre le chauffage doit se suspendre (arrêt).
     • Lorsqu'il ferme la fenêtre le chauffage doit reprendre son fonctionnement normal.

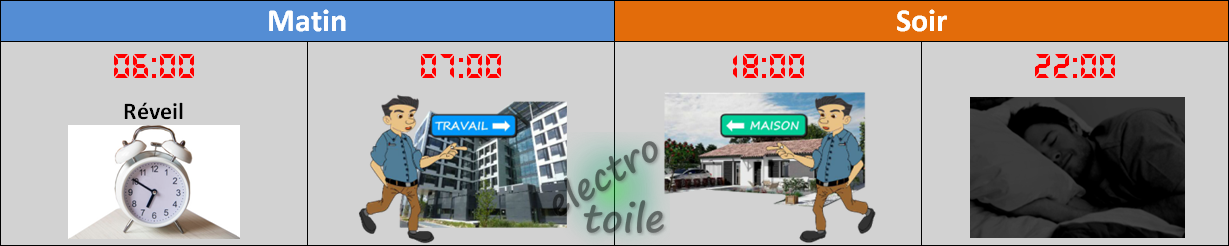

Gestion des évènement avec l'agenda sous Jeedom


Matériel en possession du client :

• Un routeur wifi.
• Une Raspberry PI équipée du logiciel Jeedom et communicant avec les protocoles radio Z-Wave et Enocean.


Travaux Pratique Le tutoriel en vidéos :




Travaux Pratique Sujet :

L'activité dure entre 6 et 9h, elle est réalisée en autonomie nécessite d'utiliser un poste informatique et le support de réalisation est soit une planche en bois, en BA13 ou en cellule 3D.


Travaux Pratique Visite virtuelle interactive de la maison :

Cette animation permet de visiter l'intérieur et l'extérieur de la maison.
