Nodon 1. Présentation :

Ce module Z-Wave est une prise de courant communicante sur le réseau de Z-Wave ou Z-Wave Plus.

prise de courant communicante Smart Plug Z-Wave (Nodon)


La prise peut être branchée tête en haut ou tête en bas en fonction des possibilités.

La Smart Plug peut être commandée en local à l'aide du bouton / voyant présent en façade.

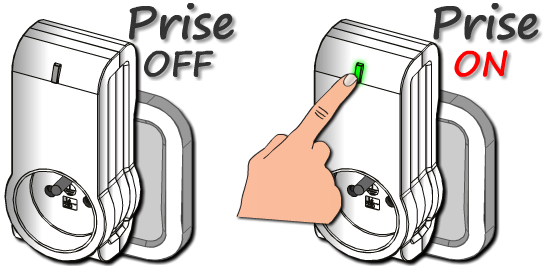

prise de courant communicante Smart Plug Z-Wave (Nodon) commande locale

La prise communicante dispose d'un mode dit "direct" qui lui permet d'être commandée par une télécommande Z-Wave compatible sans besoin d'une box domotique (ex : Soft Remote).
Après avoir associé le bouton commandant votre périphérique Z-Wave il est possible de piloter le périphérique directement (sans box).

Un mode classique dit "centrale domotique" permet de l'utiliser au moyen d'une centrale Z-Wave et de créer des scénarios d'allumage ou d'extinction en fonction des besoins.
L'avantage de cette prise par rapport à la concurrence est qu'elle permet de détecter les "coupures de courant". En effet la prise reste autonome quelques secondes après une coupure d'énergie ce qui lui permet d'envoyer un message à la centrale domotique signalant la perte de courant.
Exemple de scénario sous Jeedom pour envoyer un e-mail lorsque la prise détecte une coupure de courant (sécurisation d'un congélateur par exemple) sans utiliser de carte SIM. jeedom

La puissance maximale autorisée en courant alternatif pour une charge résistive est de 3500W soit un courant de 15 Ampères (charge résistive).

La prise peut fonctionner sur la plage de température -10°C jusqu'à 50°C.

La portée en extérieur est annoncée jusqu'à 80 mètres, à l'usage cette portée me semble moins importante.

La portée en intérieur est de 40 mètres.




logo Nodon 2. Fonctionnement en mode "direct" :

Le mode "Direct" permet de commander la prise de courant sans avoir besoin d'une centrale domotique Z-Wave il faut simplement une télécommande Z-Wave compatible.

La commande en local est toujours possible à l'aide du bouton en façade de la prise de courant.


      Matériel nécessaire :

    • Prise de courant communicante Smart Plug
    • Télécommande Soft Remote

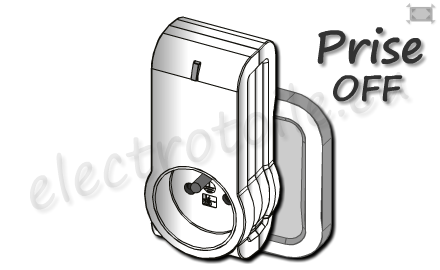

prise de courant communicante Smart Plug Z-Wave (Nodon) commande locale



      Procédure d'association ou de désassociation :




Pour associer la prise communicante avec la télécommande il faut suivre la méthode ci-dessous :
Association directe d'une télécommande (soft remote) à une prise communicante (Smart Plug)

Pour désassocier la prise communicante de la télécommande il faut suivre la méthode ci-dessous :
Désassociation directe d'une télécommande (soft remote) à une prise communicante (Smart Plug)



Nodon 3. Fonctionnement en mode "centrale domotique" :

Pour utiliser la prise de courant Smart Plug dans des scénarios il faut l'inclure sous Jeedom à la passerelle Z-Wave plus.

Matériel nécessaire :

  • Raspberry PI 2 et ses accessoires
  • Jeedom installé
  • Dongle Wifi.
  • Contrôleur Z-Wave sur USB.
  • Smart Plug Z-Wave.

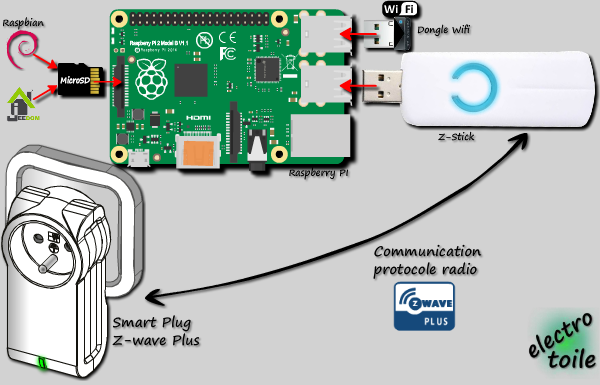

Matériel nécessaire utilisation smart Plug sur centrale domotique raspberry Pi 2 sous jeedom



logo Nodon 3. Inclusion / exclusion sous Jeedom :

        • Avant toute inclusion d'un module Z-Wave je vous conseille de procéder à une exclusion puis un reset du module Z-Wave (voir vidéo exclusion).


Exclusion Z-Wave :

Pour exclure un participant au réseau Z-Wave il faut cliquer sur :
      Plugins > Protocole domotique > Z-Wave > Mode exclusion
exclusion jeedom
Voir la vidéo 32 secondes :



Inclusion Z-Wave :

Pour inclure un participant au réseau Z-Wave il faut cliquer sur :
      Plugins > Protocole domotique > Z-Wave > Mode inclusion
inclusion jeedom
Voir la vidéo à 1 minute 46 secondes :



Réglages de la Smart Plug :

Pour bénéficier de la notification de coupure d'alimentation de la prise ou coupure secteur il faut paramétrer la Smart Plug.
Voir la vidéo à 2 minute 26 secondes :



logo Nodon 4. Scénarios utilisant la Smart Plug :

      • Scénario détection d'une coupure de courant (Congélateur).
      • Scénario alimentation programmée (réaliser un interrupteur horaire / hebdomadaire pour un radiateur soufflant).



logo Nodon 4. Sujet de Travaux Pratiques :

Sujet n°1 :

L'élève met en oeuvre la commande d'une prise (Smart Plug) par une télécommande Octan Remote en Mode "Direct" (sans centrale domotique) en respectant le demande du client.
