Nodon 1. Présentation :

Ce micro boîtier communicant par ondes radios permet de commander des lampes ou des prises de courant par l'intermédiaire d'interrupteurs ou boutons poussoir.
Il possède 2 canaux c'est à dire qu'il y a 2 entrées différentes qui sont associées à 2 sorties indépendantes l'une de l'autre.
Ce micromodule à encastrer dans une boîte d'encastrement d'appareillage ou une boîte de dérivation, le protocole radio utilisé est le Enocean (868MHz), il a une portée annoncée de 40 mètres.
Il nécessite pour fonctionner une tension 230V AC +/- 10% et à une fréquence de 50Hz.
Il consomme en permanence une puissance inférieure à 1W.
Le courant maximal que peut commander le module encastré par canal est de 5A.
Il ne peut pas être utilisé en extérieur l'hiver car sa plage de fonctionnement va de 0°C à 40°C.
Ses dimensions sont 40mm(l)x44mm(L)x16,9mm(h).
Sa référence est SIN-2-2-00.

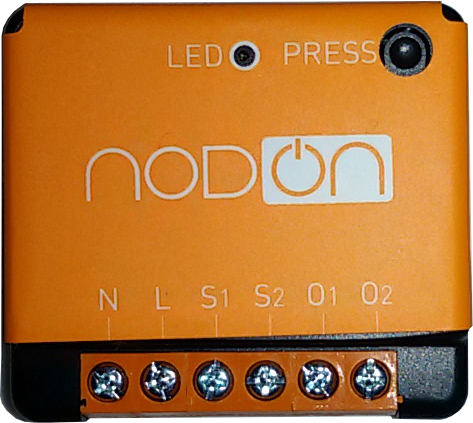

Module Enocean de Nodon vue de face
Module vue de face

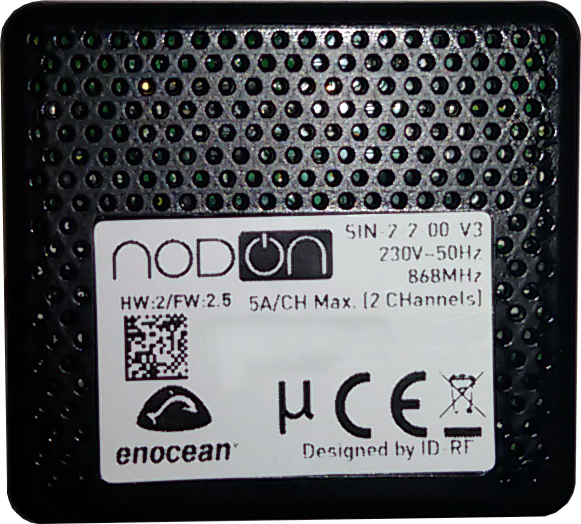

Module Enocean de Nodon vue arrière
Module vue arrière


Nodon 2. Raccordements :

• Le module dispose de 2 bornes pour y raccorder l'alimentation Phase et Neutre repérées L et N.
• Il y a 2 entrées permettant d'y relier 2 interrupteurs ou 2 boutons poussoirs les bornes sont repérées S1 et S2.
• Enfin il y a 2 sorties pour y connecter 2 récepteurs (lampes ou prises) sur les bornes repérées O1 et O2.

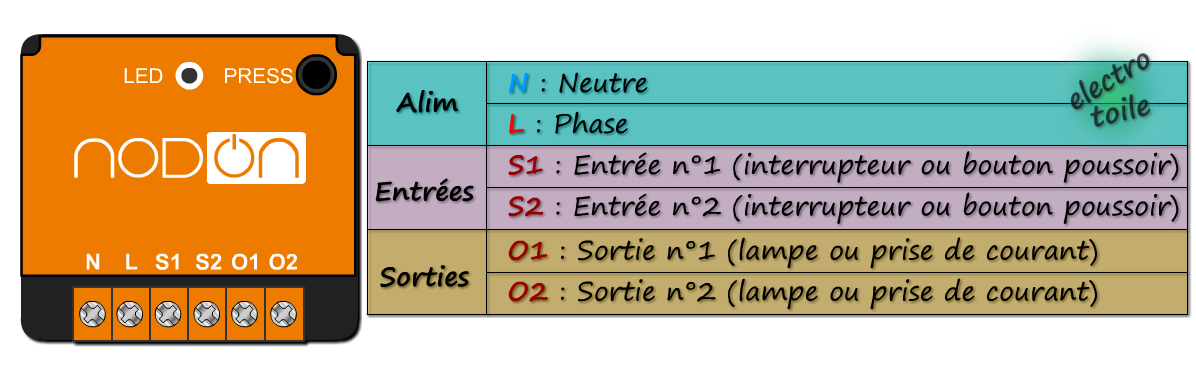

Description du micromodule encastré 2 canaux Enocean de Nodon
Descriptif des bornes du modules encastré

2.1. Exemple 1 :

Il est possible d'associer le module encastré avec un bouton poussoir (ou interrupteur) raccordé sur un canal d'entrée permettant de commander un récepteur sur le canal de sortie par exemple une lampe.

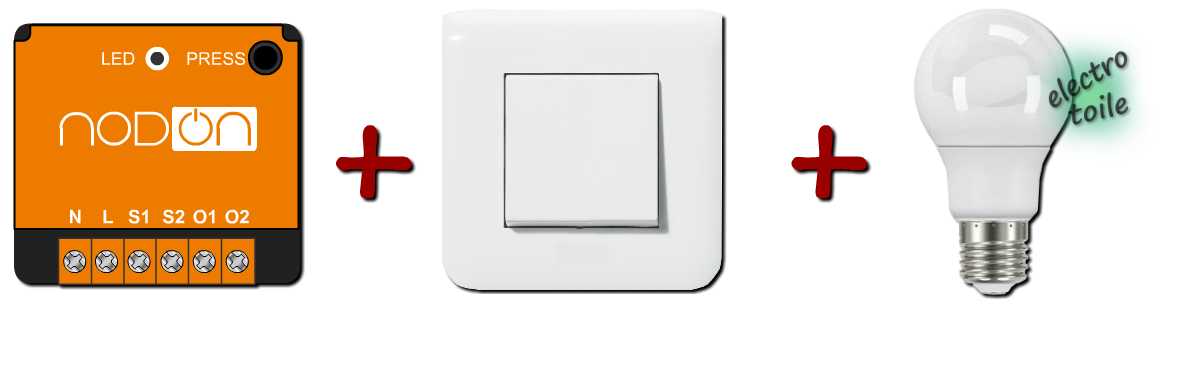

Module encastré 1 canal Enocean de Nodon vue de face
Matériel nécessaire : module Nodon + Interrupteurs + lampes

Dans cette configuration le bouton poussoir connecté sur l'entrée S1 commande la sortie O1, on allume ou éteint la lampe connectée sur cette sortie.

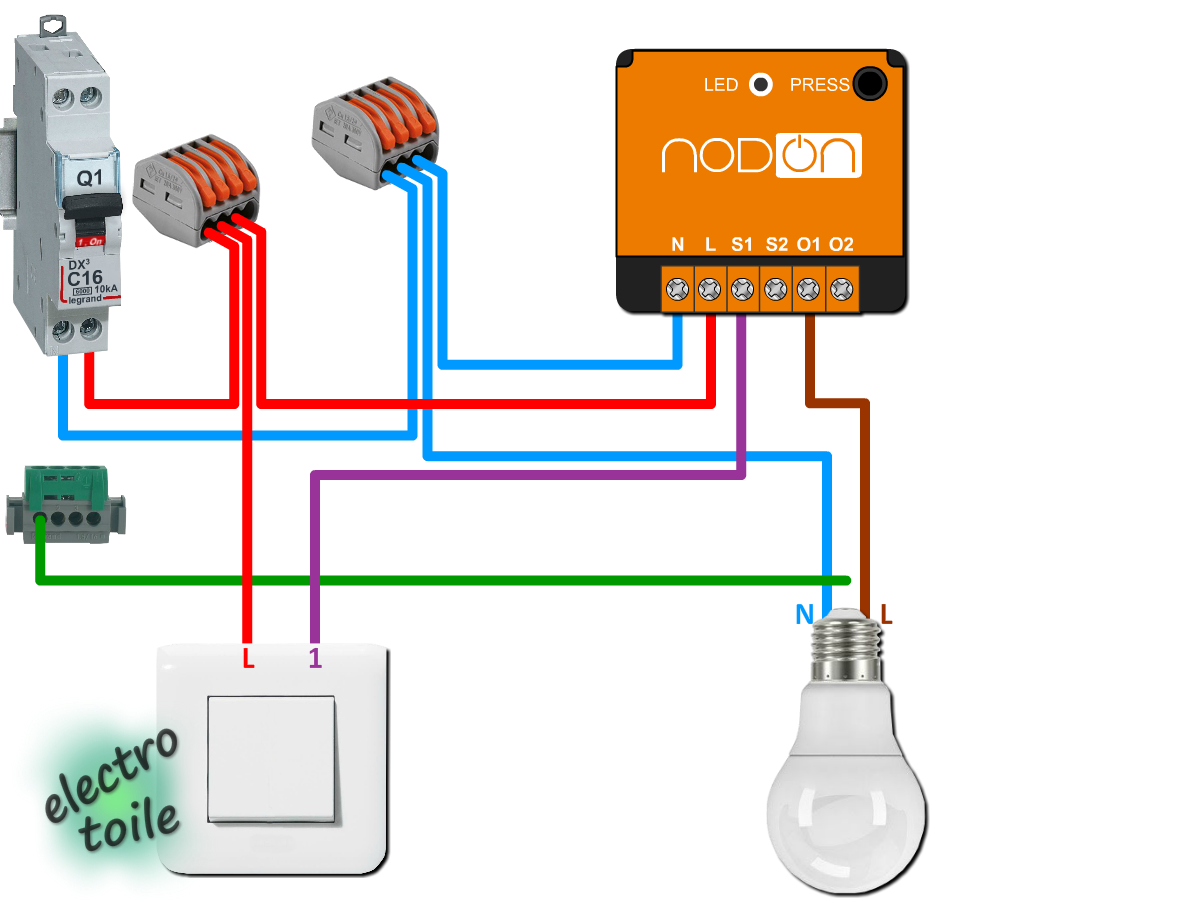

Le schéma de raccordement de cet exemple en utilisant des bornes de raccordement est le suivant :
Raccordement, liaison Module encastré 1 bouton 1 lampe
Raccordement : 2 boutons - 1 lampe et 1 prise de courant


2.2. Exemple 2 :

Les 2 canaux peuvent également commander une lampe et une prise de courant indépendantes.

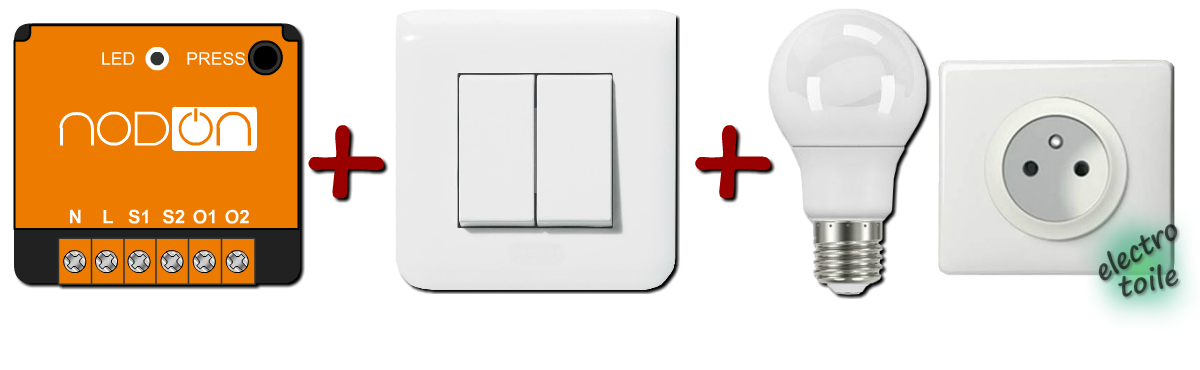

Module encastré 2 canaux Enocean de Nodon vue de face
Matériel nécessaire : Module + Prises de courant

Dans cette configuration le bouton poussoir connecté sur l'entrée S1 commande la sortie O1 (lampe) et le bouton poussoir connecté sur l'entrée S2 commande la sortie O2 (Prise de courant).

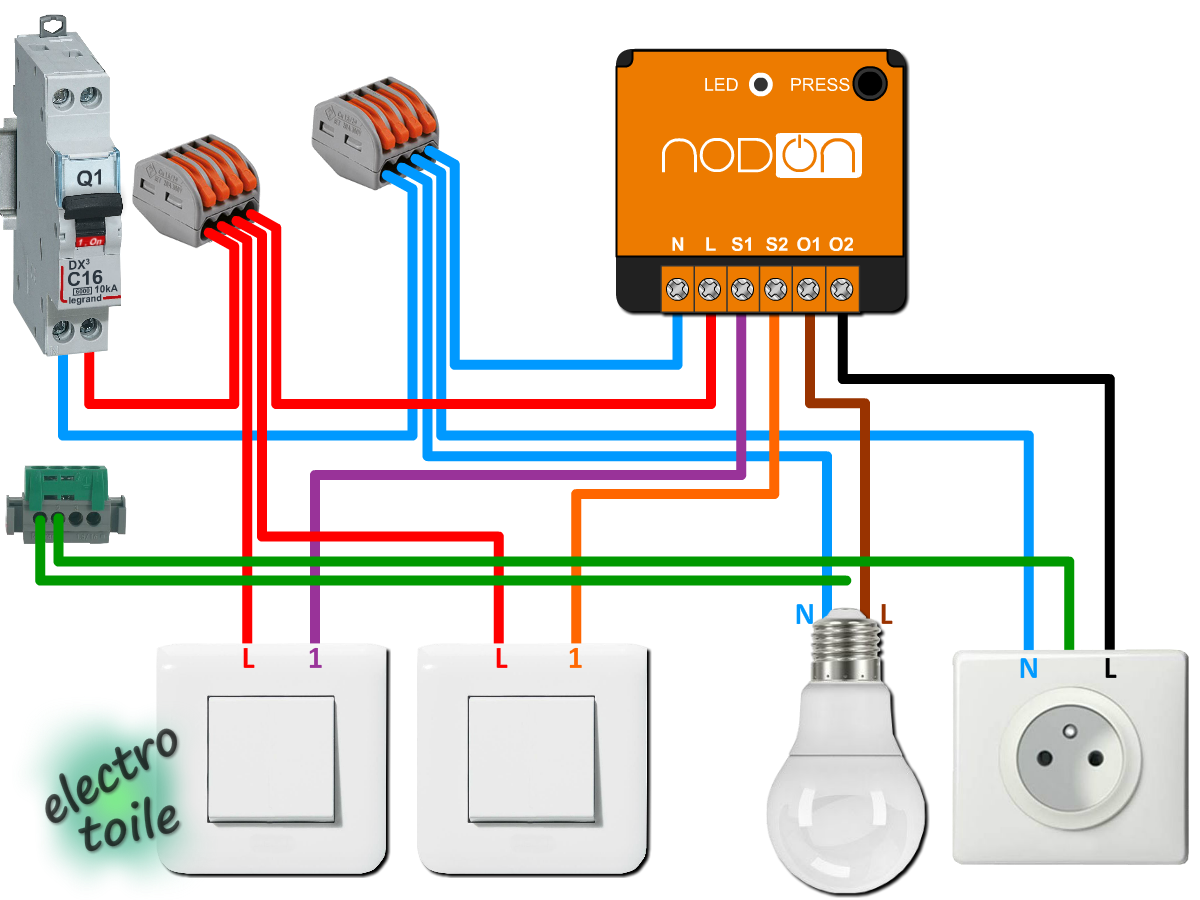

Le schéma de raccordement de cet exemple en utilisant des bornes de raccordement est le suivant :
Raccordement, liaison Module encastré 2 boutons 1 lampe 1 prise
Raccordement : 2 boutons - 1 lampe et 1 prise de courant


Nodon 3. Utilisation, configurations et réglages :

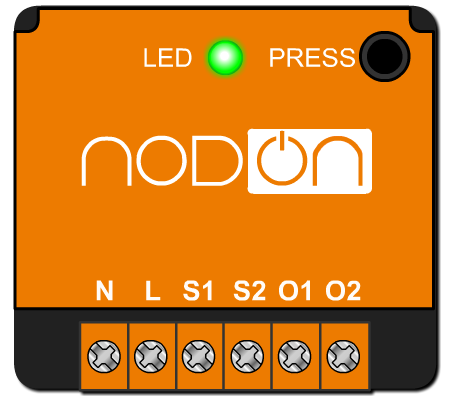

En fonctionnement normal sans aucun réglage lorsque le module est sous tension la LED verte doit être allumée.
Commande en local du module SIN-2-2-00 Enocean de Nodon

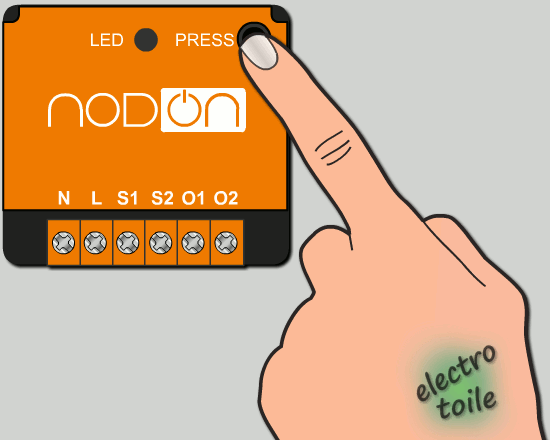

3.1. Commande local sur le module :

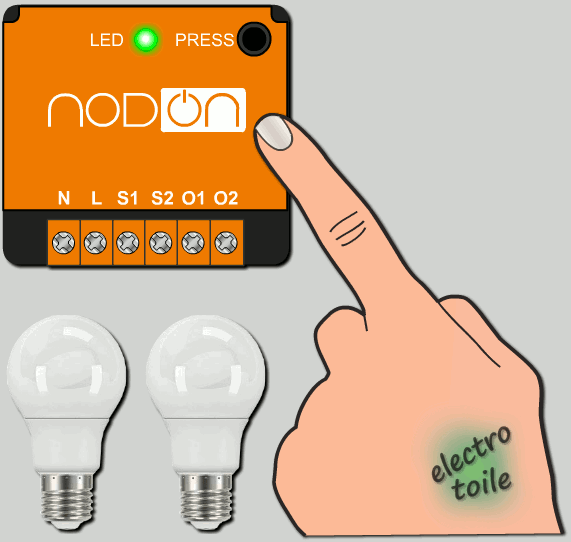

Le module encastré SIN-2-2-00 peut être activé (ON) ou désactivé (OFF) en local grâce au bouton PRESS par simple appui dessus. Cette action changera l’état des 2 sorties en même temps.
Attention au danger de contact direct !
Danger électrique Commande en local du module SIN-2-2-00 Enocean de Nodon


Logiciel domotique Jeedom 3.2. Inclusion sous Jeedom :

Le module encastré SIN-2-2-00 de NodOn peut être contrôlé au travers d’une centrale domotique équipé d'un contrôleur EnOcean.
J'explique ci-dessous comment inclure le module sous Jeedom Logiciel domotique Jeedom.

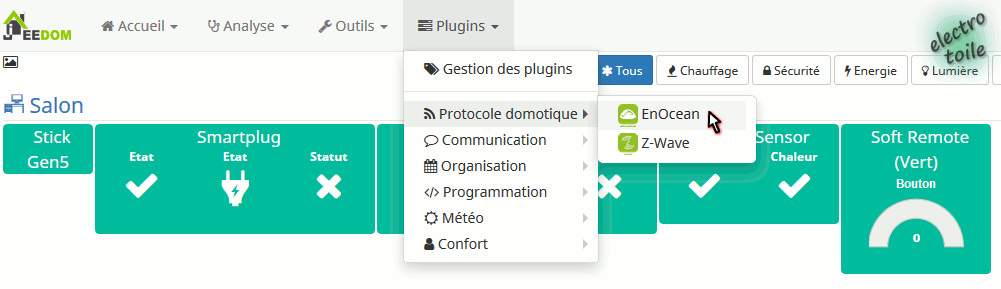

• Pour la procédure d’inclusion il faut se rendre sur le protocole Enocean dans Jeedom.
Inclusion du module SIN-2-2-00 sous Jeedom

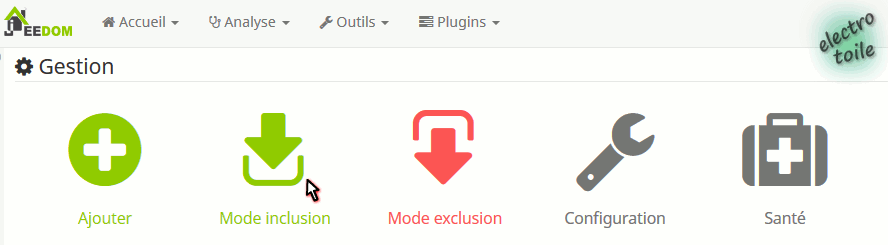

Cliquer sur Mode inclusion pour mettre le contrôleur Enocean en mode recherche de nouveau module.
Inclusion du module SIN-2-2-00 sous Jeedom

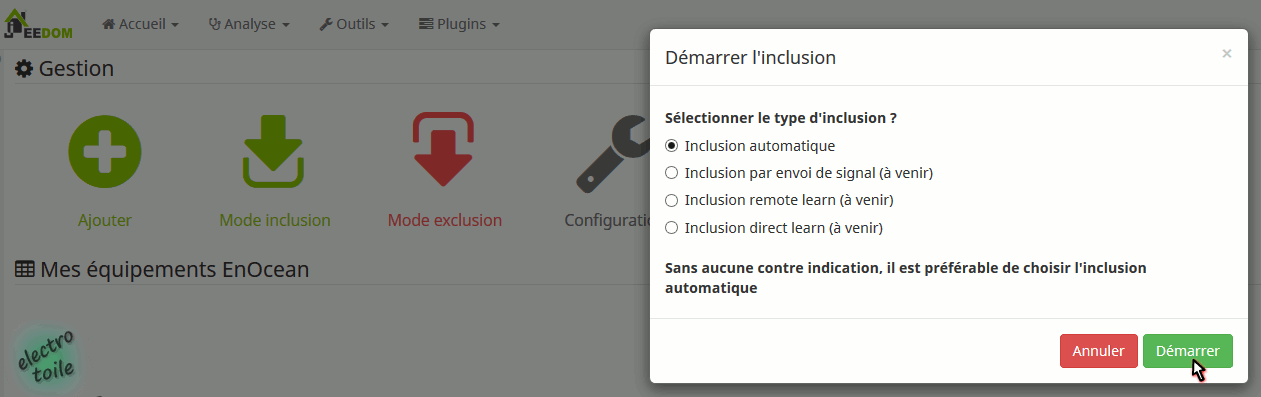

Laisser la configuration sur Inclusion automatique puis cliquer sur Démarrer.
Inclusion du module SIN-2-2-00 sous Jeedom

• La centrale domotique Enocean est en mode inclusion, appuyer trois fois sur le bouton PRESS du module Nodon pour l'ajouter dans Jeedom. Commande en local du module SIN-2-2-00 Enocean de Nodon


• La LED clignotera en vert pour valider l’appairage. Appairage du module SIN-2-2-00 Enocean de Nodon

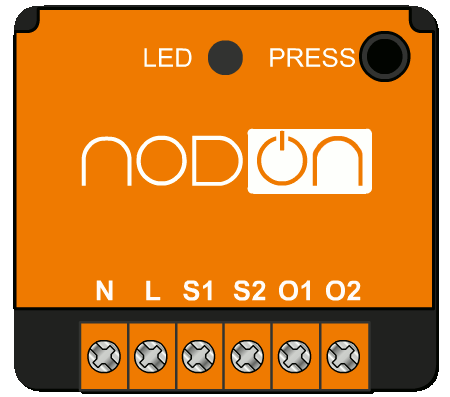

• Si la LED clignote en Orange pendant l’appairage, cela correspond à un défaut et que le module encastré n’a pas pu être appairé. Appairage du module SIN-2-2-00 Enocean de Nodon


Logiciel domotique Jeedom 3.3. Exclusion sous Jeedom :

Pour exclure le module du contrôleur Enocean sous Jeedom il faut :

Aller sur le protocole Enocean dans Jeedom.
Exclusion du module SIN-2-2-00 sous Jeedom

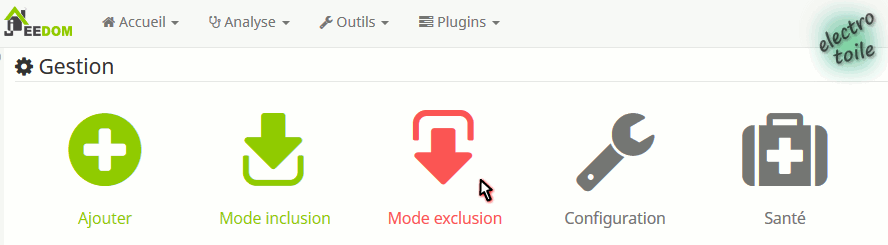

Cliquer sur Mode exlusion pour mettre le contrôleur Enocean en mode recherche du module à exclure.
Exclusion du module SIN-2-2-00 sous Jeedom

• Le message suivant s'affiche en haut informant l'utilisateur que le contrôleur est en mode exclusion.
Mode Exclusion sous Jeedom

• La centrale domotique Enocean étant en mode exclusion, appuyer trois fois sur le bouton PRESS du module Nodon pour l'exclure. Commande en local du module SIN-2-2-00 Enocean de Nodon


• La LED clignotera en vert pour valider l'exclusion. Exclusion du module SIN-2-2-00 Enocean de Nodon


Logiciel domotique Jeedom 3.4. Initialisation - retour usine du module :

Pour initialiser le module et le remettre en mode usine il faut :

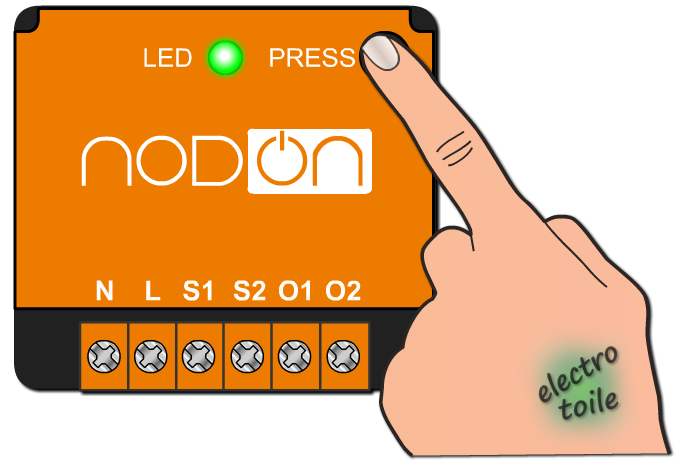

Appuyer sur le bouton PRESS pendant 5 secondes.
Retour usine module Enocean Nodon

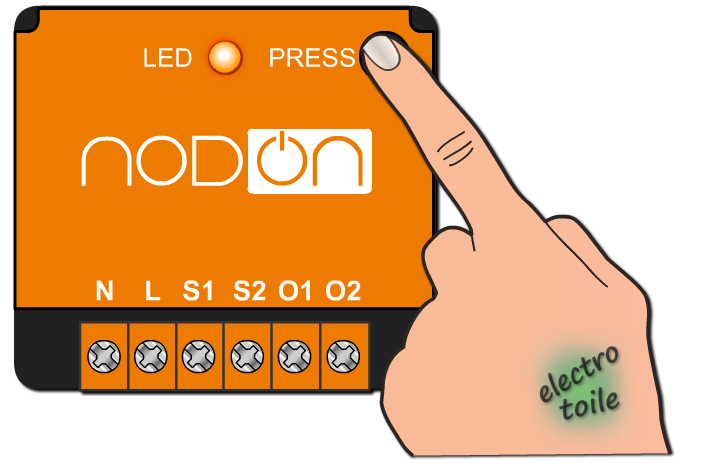

• La LED du module doit clignoter de couleur orange pendant 30 secondes.
Initialisation du module SIN-2-2-00 Enocean de Nodon

• Pendant ces 30 secondes il faut appuyer sur le bouton PRESS une seule fois.
Initialisation du module SIN-2-2-00 Enocean de Nodon

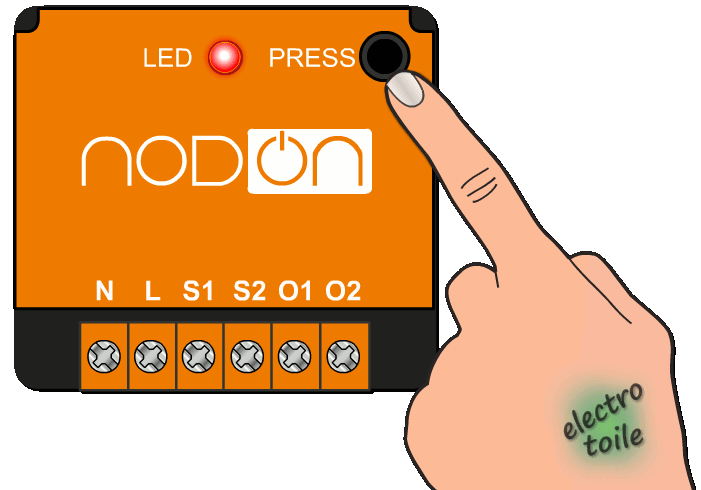

• L’opération est validée par un clignotement Rouge / Vert de la LED.
Initialisation du module SIN-2-2-00 Enocean de Nodon


Nodon 4. Scénario sous Jeedom :

Le scénario décrit ci-dessous est réalisé avec le serveur domotique Jeedom, il doit allumer l'éclairage extérieur lorsqu'un mouvement est détecté et à partir d'un certain seuil de luminosité réglé. Au bout d'une minute de non mouvement l'éclairage sera éteint.
Matériel nécessaire :
Raspberry Pi.
Contrôleur Z-Wave+ USB.
Contrôleur Enocean USB.
Module à encastrer 1 ou 2 canaux Enocean (Nodon).
Motion senssor Z-Wave+ (Fibaro).

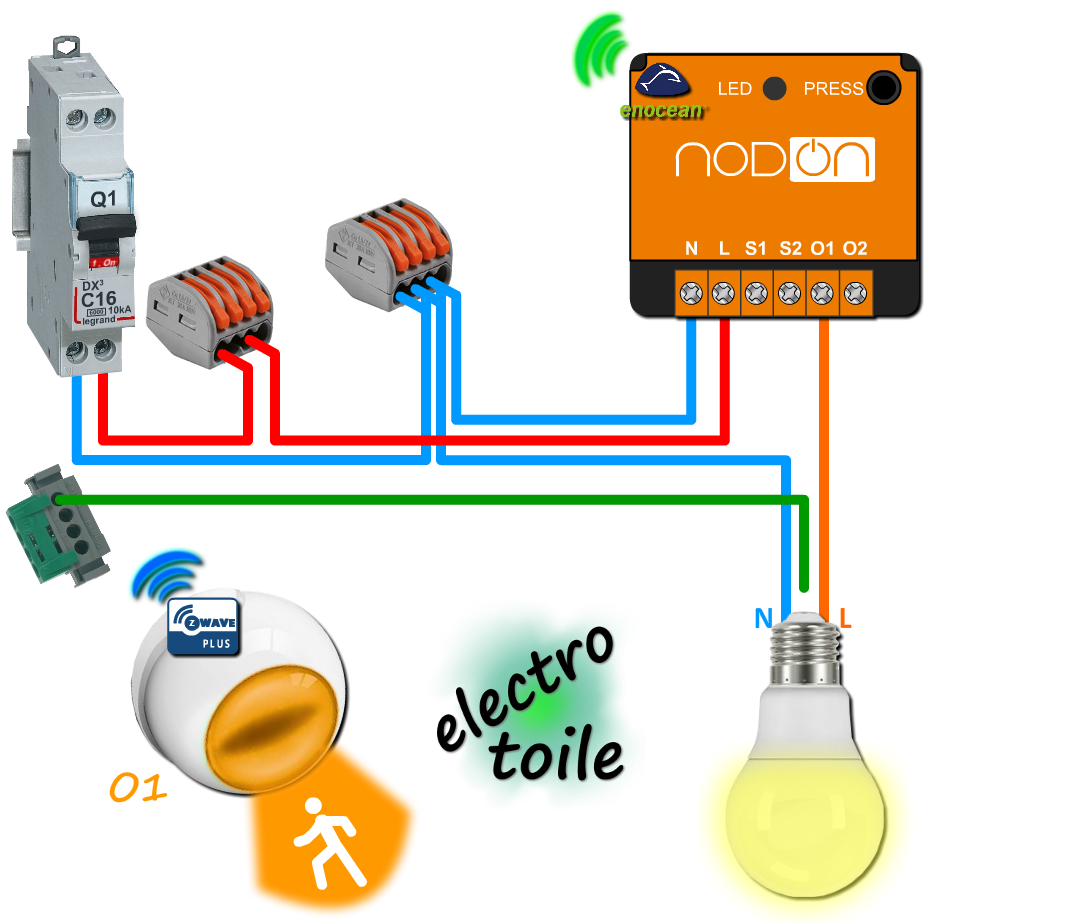

Raccordement du module à encastrer Nodon


Nodon 5. Travaux pratiques :

Domotisation de l'éclairage des escaliers (Détection de mouvement, allumage extinction automatique et mesure de température). Jeedom + nodon + fibaro
