Crée en 1990 par plusieurs fabricants de matériel électrique, la bus de communication KNX garantit des produits :
- Interopérables (les produits fonctionnent parfaitement ensemble lorsqu’ils sont configurés avec le logiciel ETS).
- De qualité (respect des critères de qualités).
- Pérennes (s’adaptent avec l’évolution des outils de programmation).

Sommaire :
• 1. Présentation
• 2. Le logiciel ETS
• 3. Sujets de Travaux Pratiques

1. Présentation :

Le protocole KNX également appelé Konnex est un bus de terrain utilisé dans le tertiaire et l'habitat.
KNX est également une association qui gère la diffusion du protocole et la formation des professionnels à l'utilisation du logiciel de configuration ETS.

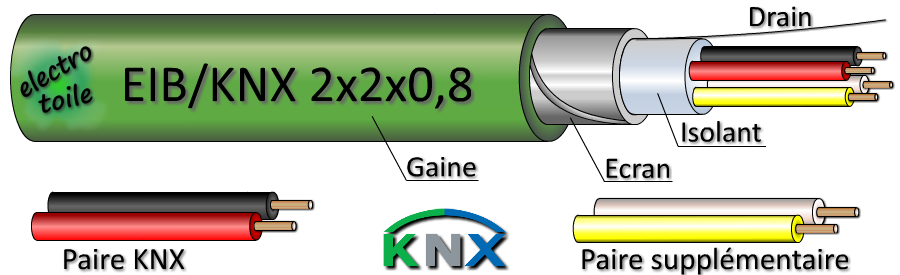

Le bus de terrain utilise un câble à paire torsadée (TP : Twisted Pair) le câble standard a comme caractéristique : 2x2x0,8 il possède deux paires de conducteurs dont le diamètre de l'âme est 0,08mm :
   • La paire Rouge et Noire est utilisée pour le bus EIB/KNX.
   • La paire Blanche et Jaune est une réserve pour d'autres applications ou un autre domaine de tensions.


Le protocole KNX est alimenté par une tension continue de valeur nominale 29V DC (valeur minimale 21V DC).

Les modules KNX fonctionnement de manière indépendantes, il n'y a donc pas de Maître et esclave dans l'automatisme.

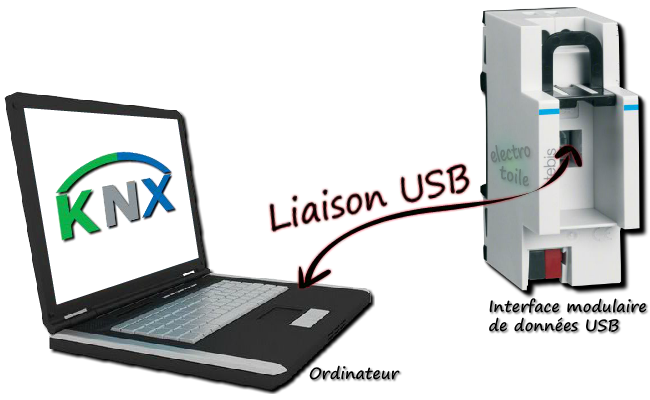

Pour programmer un scénario ou configurer l'installation KNX il faut utiliser le logiciel ETS (EIB Tool Software) et une interface (USB ou Ethernet) entre l'ordinateur et le bus KNX.

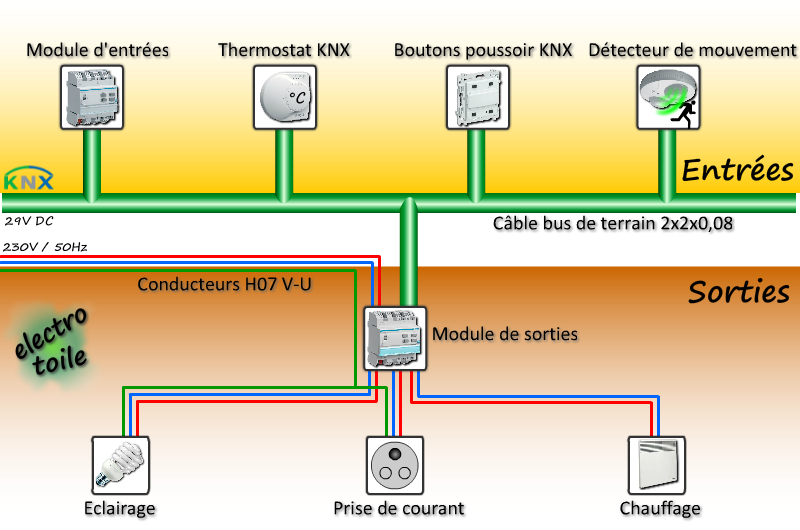

Structure du protocole KNX :

Un câble bus de terrain (2x2x0,08mm²) connecte tous les participants du réseau KNX (modules KNX) et sur lequel circule un signal 29V DC.
Dans ce câble transitent les ordres de commande, les retours d'informations, etc.
Pour permettrent l'alimentation secteur (230V AC) il faut tirer les conducteurs d'alimentation protégés en amont par des disjoncteur de calibres conforme à la norme NF C 15-100.

2. Le logiciel ETS :

Le logiciel ETS permet de programmer les scénarios que l'on souhaite mettre en place dans une installation.

Le guide de prise en main du logiciel ETS4 ci-dessus est consultable à l'adresse suivante sur le site édité par M. Riad AYARI.

3. Sujets de Travaux Pratiques :

L'élève doit étudier l'installation KNX présente dans la cellule 3D en listant le matériel et proposer un scénario répondant à la demande du client.
