écran tactile Millenium Touch MTP8/70 Ecran tactile (MTP8/70) et extension Ethernet (XN05)




Ce guide est conçu pour prendre en main l’écran tactile Millenium Touch (MTP8/70) et du logiciel EasyBuilder8000 dont l'interface avec l'automate Millenium M3 sera une extension Ethernet (XN05).
Le but terminal sera de réaliser une supervision en interaction avec l'automate (Interface Homme Machine : IHM).
      extension ethernet XN05 et écran tactile Crouzet Millenium Touch MTP8/70

Sommaire :
1. Matériel et logiciel nécessaires
2. Installation du logiciel EasyBuilder8000
3. Installation du driver USB pour l’écran MTP
4. Ouvrir un projet EasyBuilder
5. Utilisation d’EasyBuilder
6. Ajouter d’une extension Ethernet XN05 sur EasyBuilder
7. Réglage de l'adresse IP de l'écran


Millenium 3 1. Matériel et logiciel nécessaires :

    • Logiciel EasyBuilder8000.
    • Un écran tactile MTP8/70, un automate Millenium 3 (M3), une extension Ethernet (XN05) et une alimentation à courant continue (24VDC) .

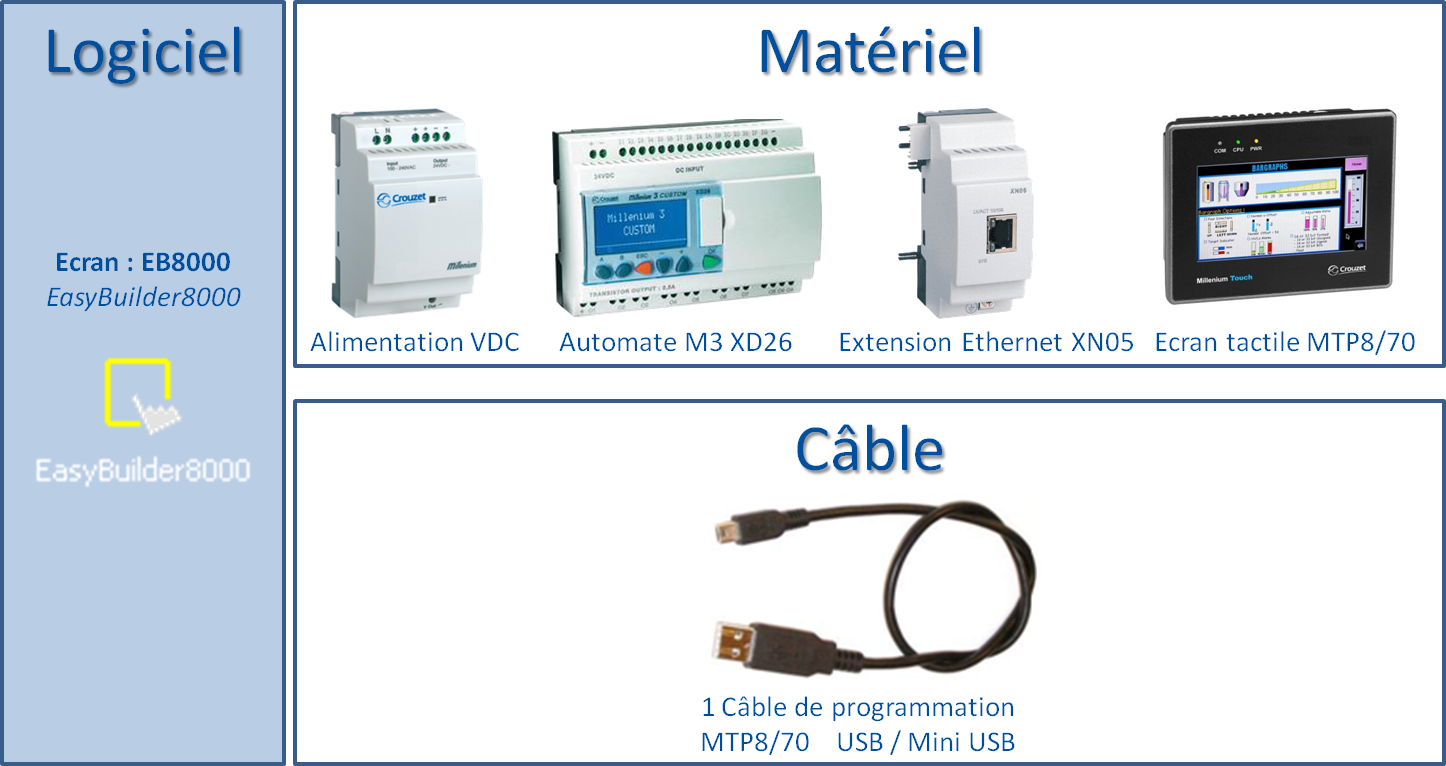

Matériel Crouzet nécessaire (écran tactile, automate millenium 3)

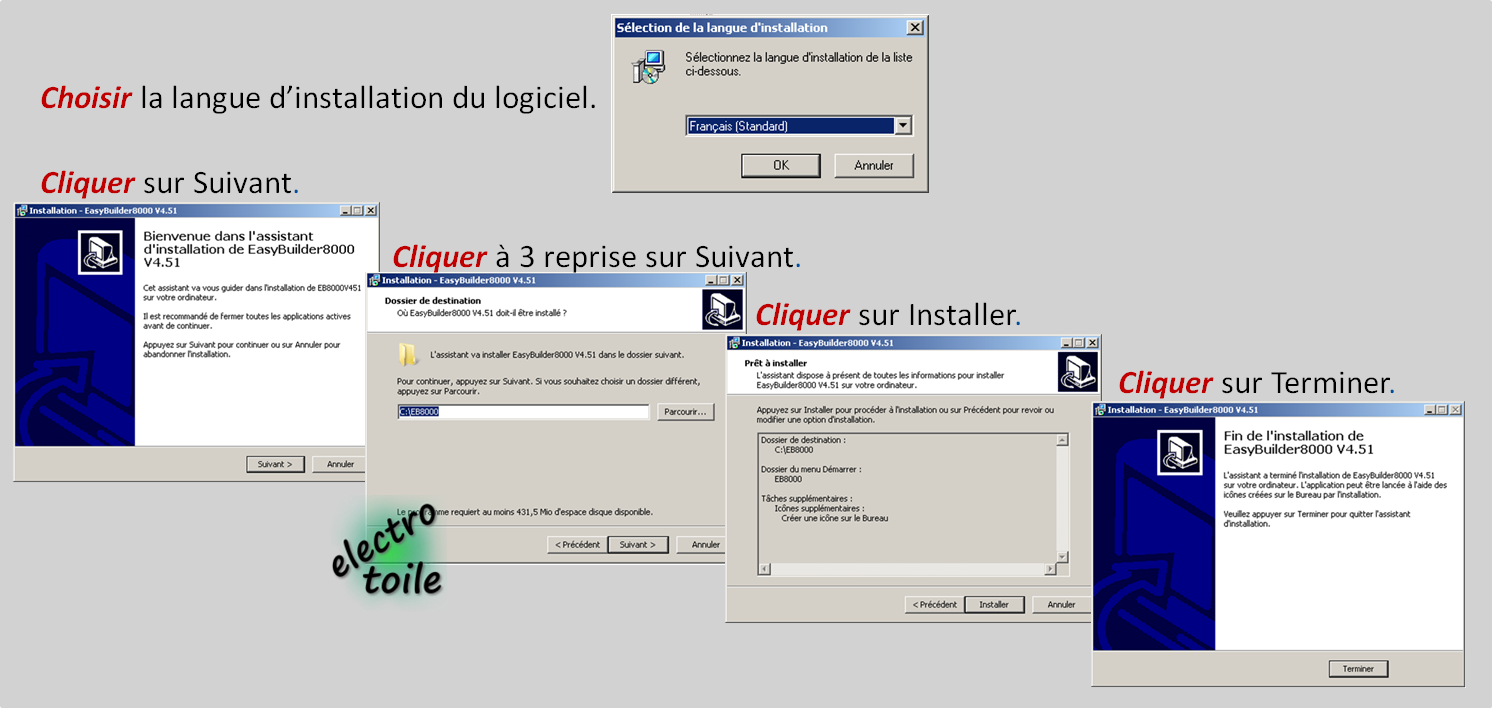

Millenium 3 2. Installation du logiciel EasyBuilder8000 :

    • Télécharger le logiciel EasyBuilder8000.
    • Décompresser le contenu du fichier EasyBuilder.
    • Double cliquer sur le fichier Setup.exe contenu dans le répertoire.
Installation logiciel EasyBuilder8000

Millenium 3 3. Installation du driver USB pour l’écran MTP :

    • Pour Windows 7 32bit et 64bit, le driver est intégré au logiciel EasyBuilder.
Pour activer le driver il faut connecter l’écran MTP sur un port USB de l’ordinateur à l'aide du câble USB (Fiche USB Type A - Fiche Mini USB Type B).
raccordement de l'ordinateur à l'écran tactile MTP8/70

activation driver MTP sur windows

    • Pour Windows XP suivre la procédure ci-dessous :

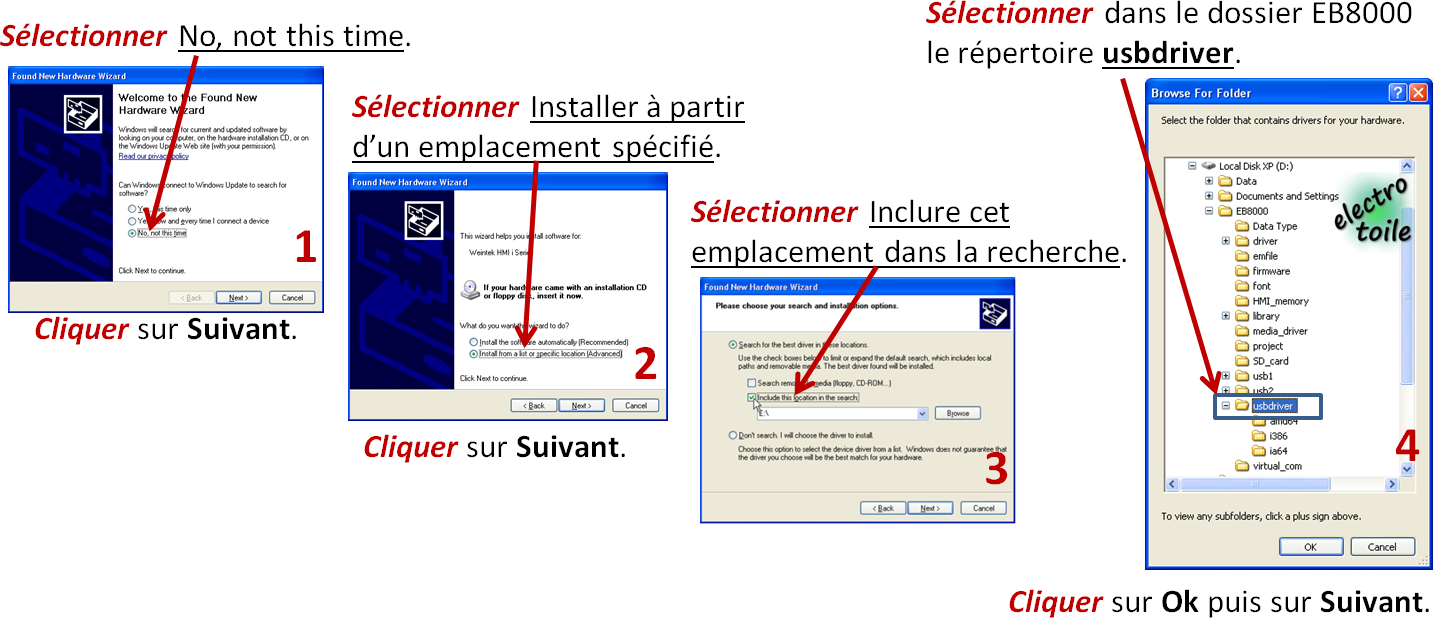

installation driver MTP sur windows XP

Millenium 3 4. Ouvrir un projet EasyBuilder :

  Informations :

    • Les Fichiers ayant comme extension ".cmp" sont des fichiers compressés qui incluent les librairies.
    • Les Fichiers ayant comme extension ".xob" sont des fichiers fichiers compilés.
    • L'extension ".mtp" est celle utilisée par défaut par le logiciel EasyBuilder8000. Le projet n’est pas compressé et n’inclus pas la librairie.

  Ouvrir un Fichier sous extension ".cmp" :

    • Double cliquer sur l’icône EB8000 Project Manager icone EB8000 Project Manager

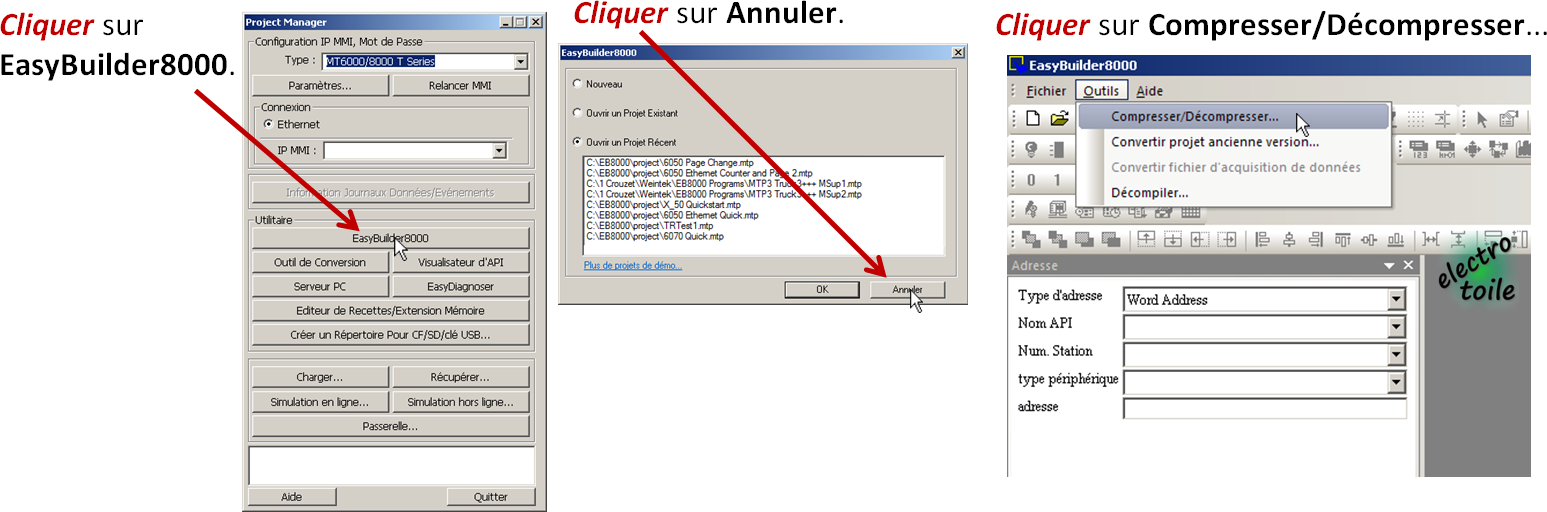

Ouvrir un projet EasyBuilder extension .cmp

Ouvrir un projet EasyBuilder extension .cmp

  Ouvrir un Fichier compilé sous extension ".xob" :

    • Double cliquer sur l’icône EB8000 Project Manager icone EB8000 Project Manager

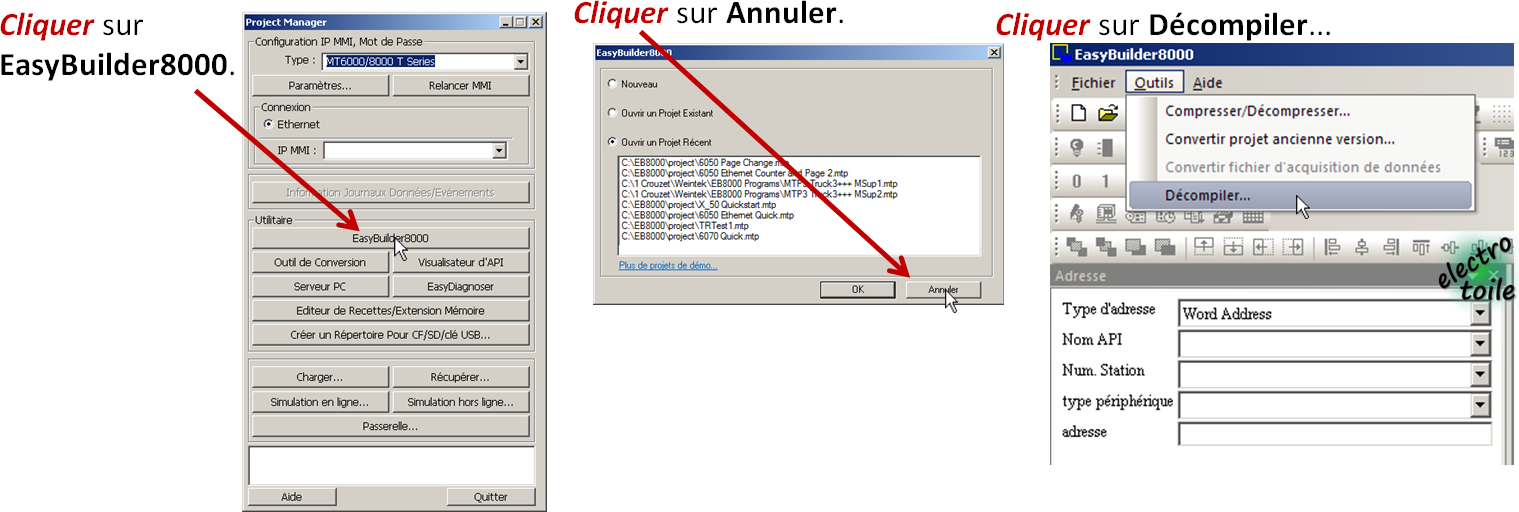

Ouvrir un projet EasyBuilder compilé extension .xob

Ouvrir un projet EasyBuilder compilé extension .xob

  Ouvrir un Fichier sous extension ".mtp" :

Ouvrir un projet EasyBuilder extension .mtp

Millenium 3 5. Utilisation d’EasyBuilder :

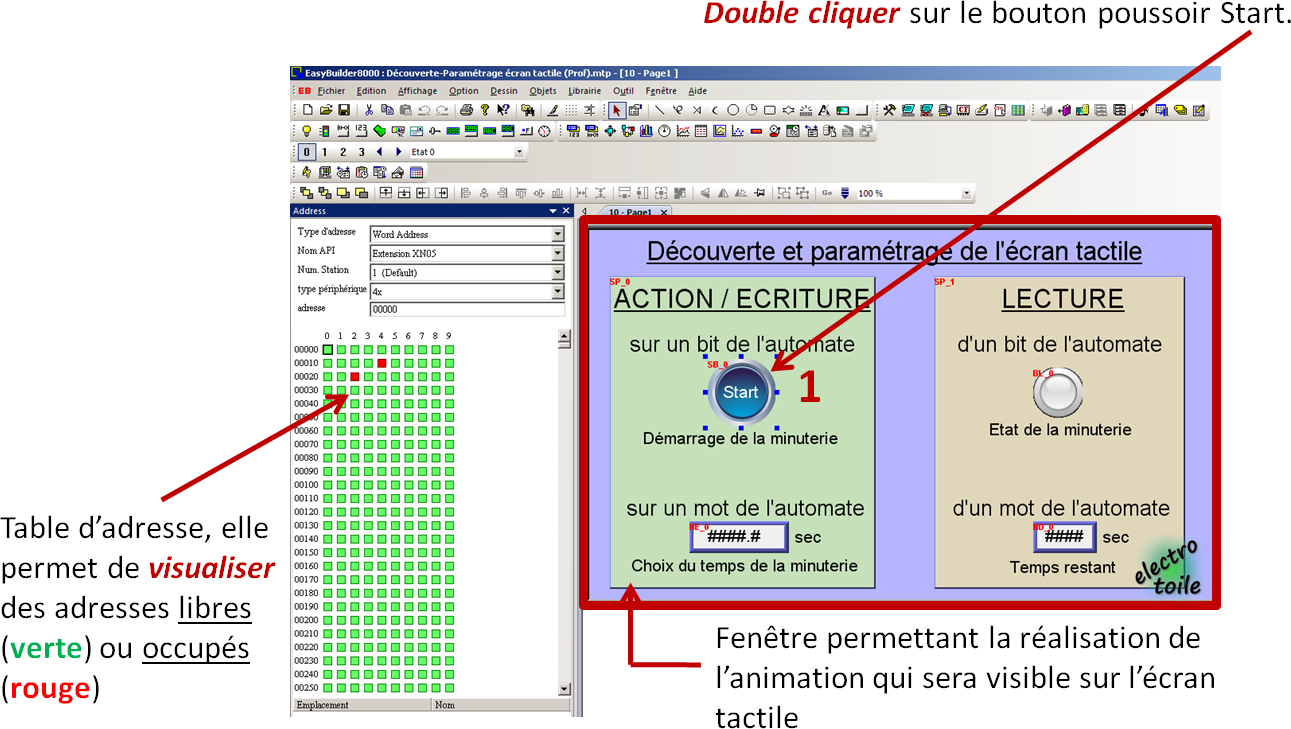

  • Après avoir ouvert un fichier ayant pour extension ".mtp" vous rencontrerez l'interface suivante :
Interface du logiciel EasyBuilder 8000

  • La fenêtre ci-dessous apparaît, elle permet de visualiser l’adressage d’une variable :
Interface du logiciel EasyBuilder 8000



Millenium 3 6. Ajouter d’une extension Ethernet sur EasyBuilder :

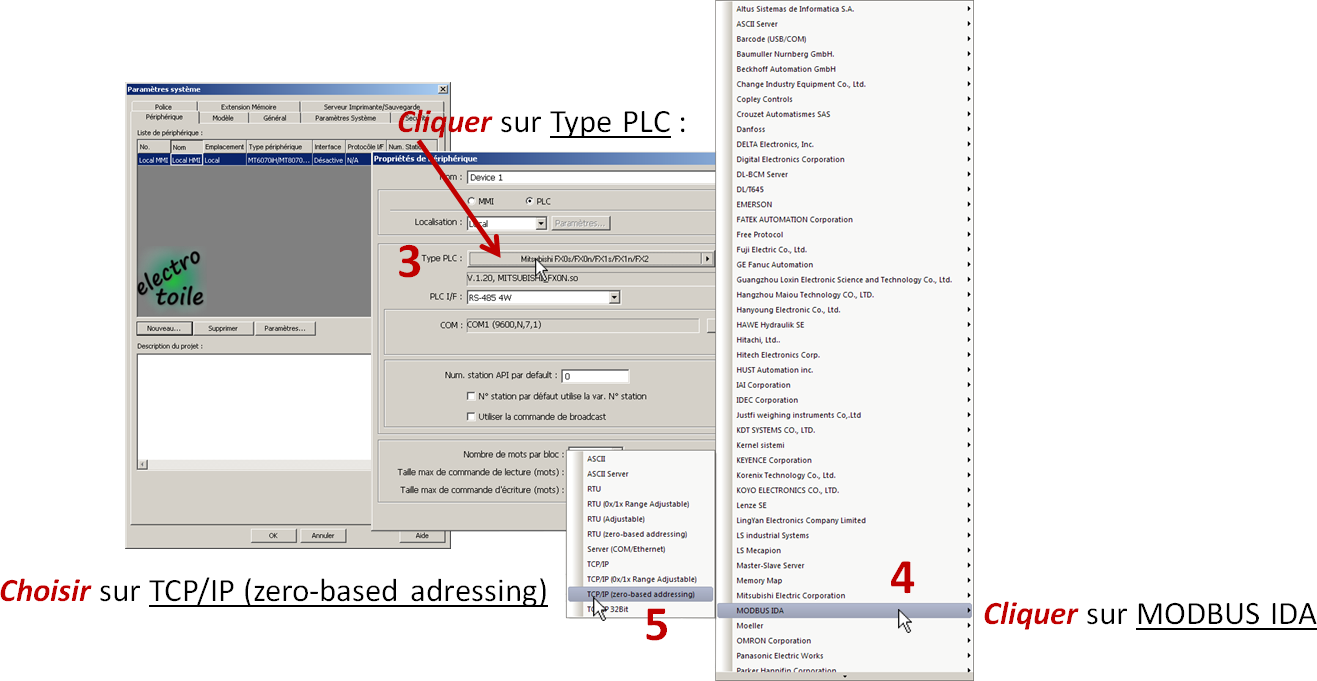

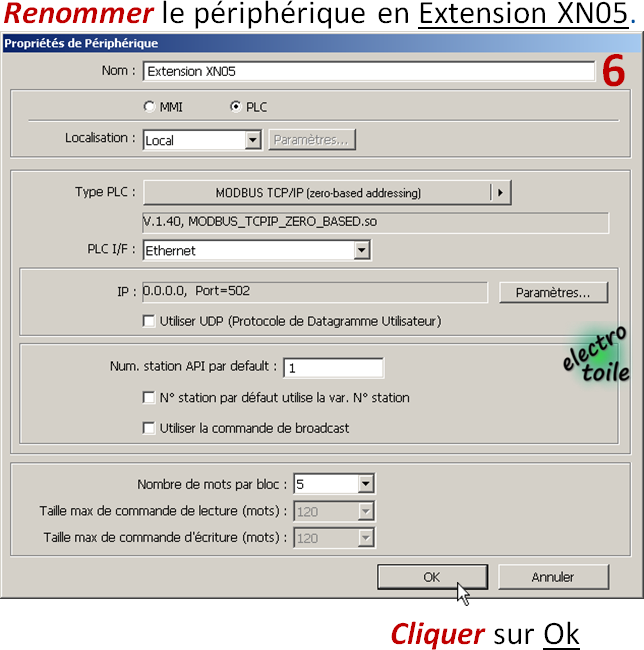

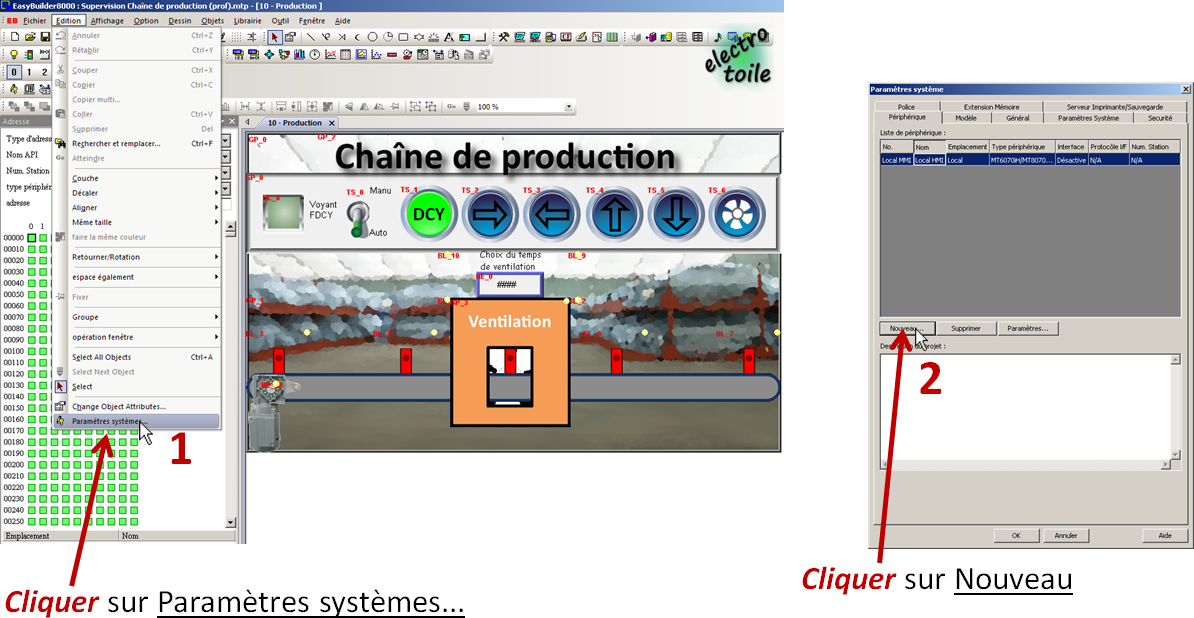

Ajouter une extension Ethernet XN05 sur EasyBuilder8000

Ajouter une extension Ethernet XN05 sur EasyBuilder8000

Ajouter une extension Ethernet XN05 sur EasyBuilder8000

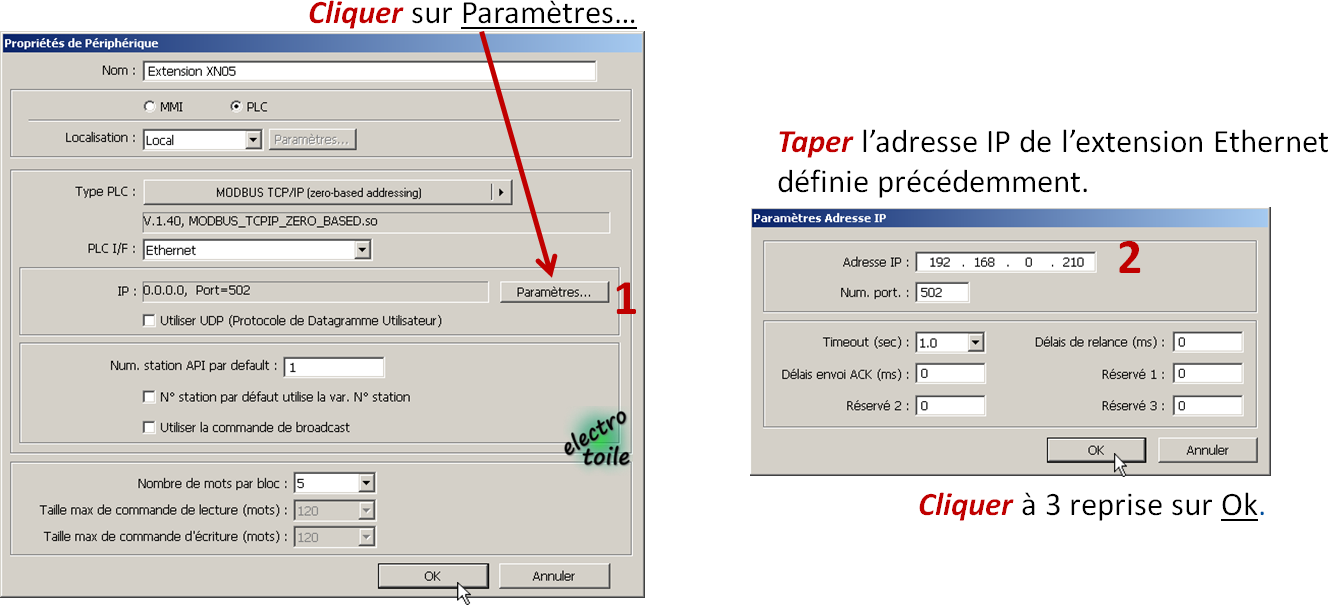

  Configuration de l'adresse IP de l'extension Ethernet :

Configuration de l'adresse IP de l'extension Ethernet sous EasyBuilder8000

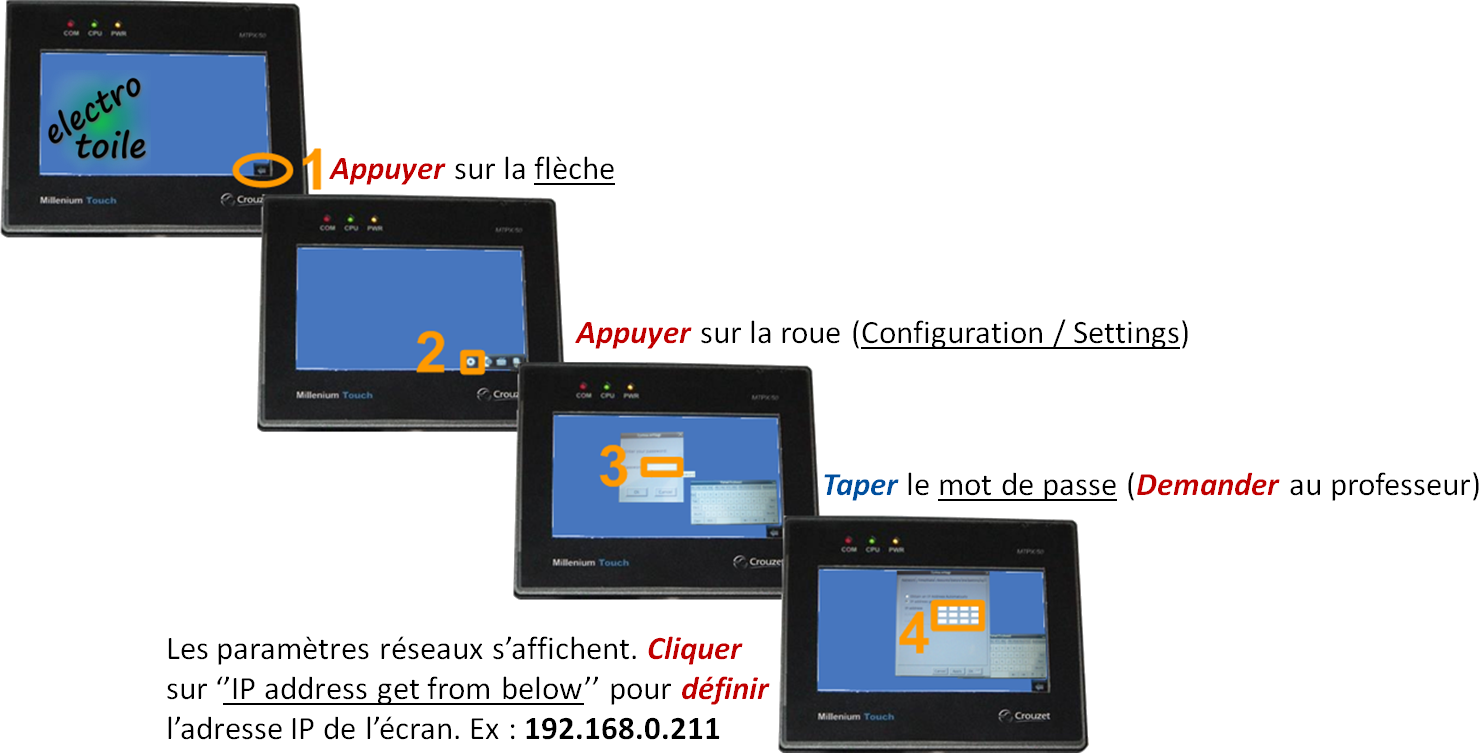

Millenium 3 7. Réglage de l'adresse IP de l'écran :

Pour configurer l'adresse IP de l'écran MTP il faut :
Changer l'adresse IP de l'écran Tactile MTP Crouzet
