Les éclairages de sécurité de type BAES, BAEH et LSC

Lorsque l'on est dans un local recevant du public, il est obligatoire d'installer des Blocs d'Éclairages Autonomes de Sécurité également désignés par le sigle BAES.
Dans le monde professionnel, le BAES ou éclairage de sécurité se rencontre principalement en milieu tertiaire (batiments qui accueillent du public).
Comment fonctionne le BAES ?
Comment se de raccorde et se câble un bloc d'éclairage de sécurité ?
Existe t'il des procédures particulières pour vérifier le fonctionnement d'un BAES ?
Retrouvez dans cet article le principe de fonctionnement, les schémas électriques sur les blocs autonomes d'éclairage de sécurité.
Si vous souhaitez utiliser les animations interactives présentes sur ce cours, il vous faut utiliser un navigateur web compatible avec Adobe Flash Player. Pour savoir comment activer le player Flash rendez-vous sur ce tutoriel. activation flash player navigateur web

Sommaire :

Les 2 fonctions de l'éclairage de sécurité
Les 2 types d'éclairage de sécurité
Les règles d'implatation des BAES et LSC
Animation sur l'implantation des BAES et LSC
Fonctionnement et raccordement d'une télécommande et de 2 BAES
Fonctionnement des BAES SATI (Système Automatique de Test Intégré)
Luminaires sur Sources Centralisée (LSC)
Sujets d'exercices ou TP
Notices techniques
Bibliothèque Winrelais : éclairage de sécurité



PrésentationLes deux fonctions de l'éclairage de sécurité :

L'éclairage d'évacuation L'éclairage d'ambiance ou anti-panique
L'éclairage d'évacuation L'éclairage d'ambiance ou anti-panique L'éclairage d'ambiance ou anti-panique

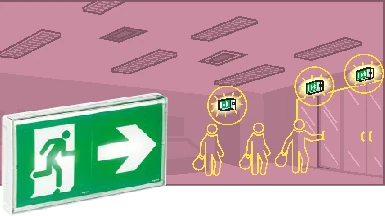

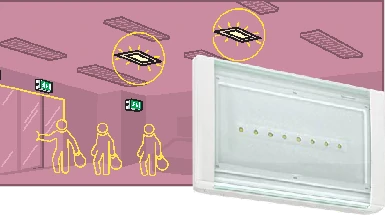

Permet l’évacuation du public en assurant l’éclairage des cheminements, des sorties, des obstacles, des changements de direction et des indications de balisage. Permet de maintenir un éclairage uniforme pour garantir la visibilité et éviter tout risque de panique.
Une installation d’éclairage de sécurité est obligatoire dans tous les Etablissements Recevant un Public (ERP) et / ou des Travailleurs (ERT).


PrésentationLes deux types d'éclairage de sécurité :

L'éclairage de sécurité peut être réalisée à partir de B.A.E.S. (Bloc Autonome d'Eclairage de Sécurité) ou L.S.C. (Luminaires sur Source Centralisé).

Bloc Autonomes d’Eclairage de Sécurité (BAES) Luminaires sur Source Centralisé (LSC)
Représentation Bloc Autonomes d’Eclairage de Sécurité (BAES)
Agrément

La conformité aux normes est attestée par le logo

Présentation Bloc compact alimenté par le secteur et contenant sa propre batterie.
Il équipe les ERP et les locaux industriels.
Les BAEH sont des BAES affectés pour les bâtiments d’habitation.
Leur luminosité est plus faible, mais leur autonomie plus grande (8 lumens pendant 5h).
Bloc compact identique au BAES mais ne comportant pas de batterie.
Il est alimenté par une centrale composée de batteries.
Performances Flux lumineux des BAES d’évacuation : 45 lumens.
Autonomie : 1h.

Flux lumineux des LSC d’évacuation : 45 lumens.
Autonomie de la source centralisée : 1h.

Dans quel cas utiliser les BAES ou les LSC : voir tableau type d’établissement.



PrésentationLes règles d'implatation des BAES et LSC :

Eclairage d’évacuation Eclairage d’ambiance ou anti-panique
Les règles

Tous les 15m dans les cheminements :

- à chaque sortie et issue de secours
- à chaque changement de direction
- à chaque obstacle
- à chaque changement de niveau

• Aux sorties des salles et locaux.

Flux lumineux mini : 5 lumens/m².

• La distance (d) entre 2 blocs ou 2 luminaires doit être inférieure ou égale à 4 fois la hauteur (h) au-dessus du sol (conformément la formule d ≤ 4h)

• Chaque local doit être éclairé par au moins 2 blocs ou luminaires.

Les cheminements concernés

• Tous (couloirs, escaliers, halls).

• Les dégagements communs > 50m² desservant un ou plusieurs locaux pouvant recevoir au total un effectif > 100 personnes (Etablissement Recevant des Travailleurs "ERT")

Salles et locaux concernés dans les ERP

Effectif : ≥ 50 personnes

Superficie :
> 300m² en étage et RDC
> 100m² en sous-sols

Effectif :

≥ 100 personnes en étage et RDC
≥ 50 personnes en sous-sols
Salles et locaux concernés dans les ERT Effectif : ≥ 20 personnes
• Distance depuis tout point du local à une issue de dégagement commun ≥ 30m
• Accès depuis tout point du local à un dégagement commun avec changement d’étage.

Effectif :
≥ 100 personnes en étage et RDC(4)
> 1 personne /10m²



implantation des baes dans un local recevant du public
Implantation des BAES et des LSC



PrésentationFonctionnement et raccordement d'une télécommande et de 2 BAES :

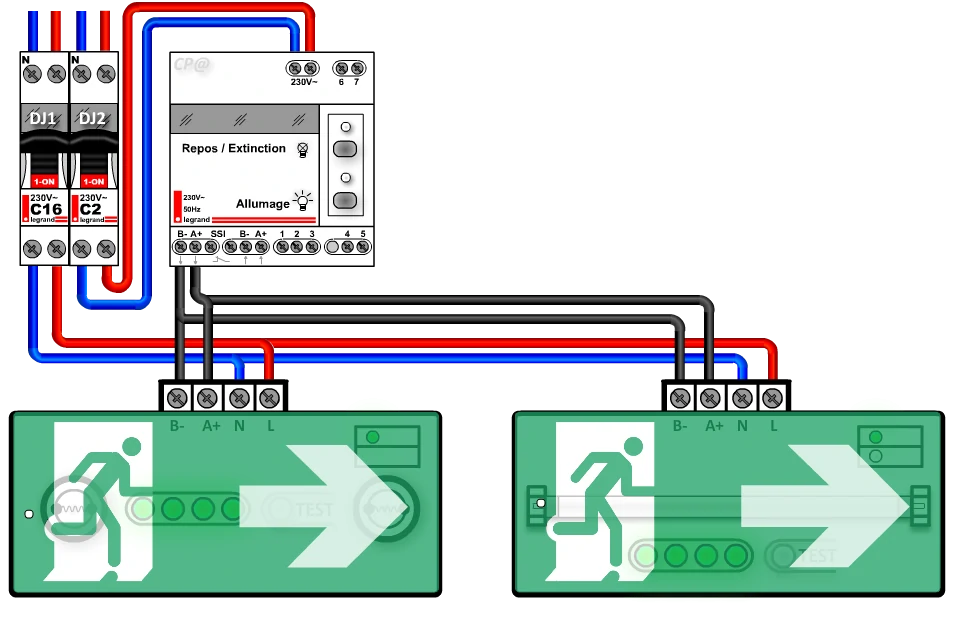

Le schéma de câblage ci-dessous permet de comprendre ou vérifier le raccordement de la télécommande de deux blocs BAES et d'avoir le schéma électrique multifilaire.

schéma électrique télécommande BAES
Raccordement d'une télécommande BAES


PrésentationFonctionnement des BAES SATI (Système Automatique de Test Intégré) :

A tour de rôle et de façon aléatoire, les BAES SATI effectuent automatiquement les tests réglementaires des lampes et des batteries.

Le résultat du test est directement mémorisé et signalé sur le bloc par 2 LEDs :

Obtenir Adobe Flash Player

Le contrôle automatique des blocs peuvent être ainsi réalisés pendant les périodes d’exploitation des établissements, tout en garantissant à tout moment la sécurité d’évacuation du public et du personnel.



PrésentationLuminaires sur Sources Centralisée (LSC) :

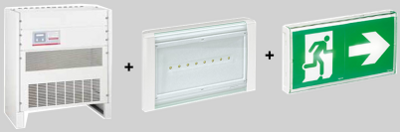

La source centralisée est installée dans un local spécialisé. En cas de coupure du réseau, elle assure l’alimentation des blocs de sécurité type LSC. Elle convient plus particulièrement aux vastes établissements. Son installation et son entretien sont plus économiques qu’une installation à blocs autonomes.

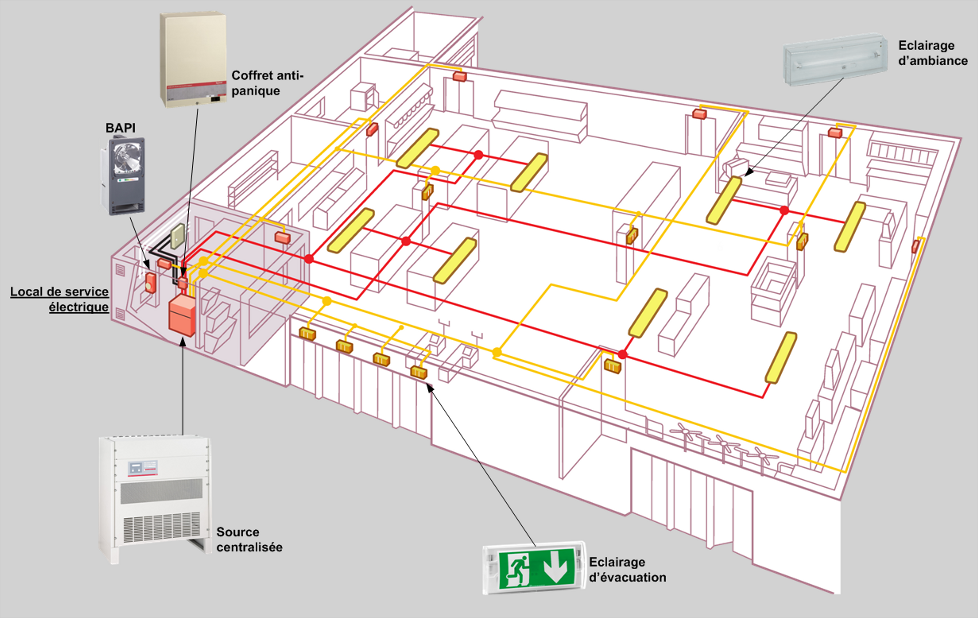

plan d'implantation de luminaire de source centralisée LSC

PrésentationSujet d'exercices ou TP :

TP étude de l'éclairage de sécurité en cellule 3D.


TD étude et réalisation d'un éclairage de sécurité.


PrésentationNotices techniques :

Guide de sécurité incendie.
BAES et BAEH Legrand référence : 62560.
BAES Legrand référence : 62525.
Notice répéteur BAES adressable Legrand référence : 62603.
Notice source centralisée Legrand.
Télécommande BAES Legrand référence : 03900.
Notice Coffret anti-panique URA.


PrésentationBibliothèque de symboles pour Winrelais pour l'éclairage de sécurité :

Bibliothèque de symboles Winrelais.
